125.48 m²

parterowy

bez garażu

murowany

Gotowy projekt domu Figaro

ID: 20985

3672 2025-05-04

TANIEJ 427 zł do 28.04.2025

Projekt zgodny z aktualnymi przepisami WT2021

3672 zł

(4099 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3672 zł

3672 2025-05-04

Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

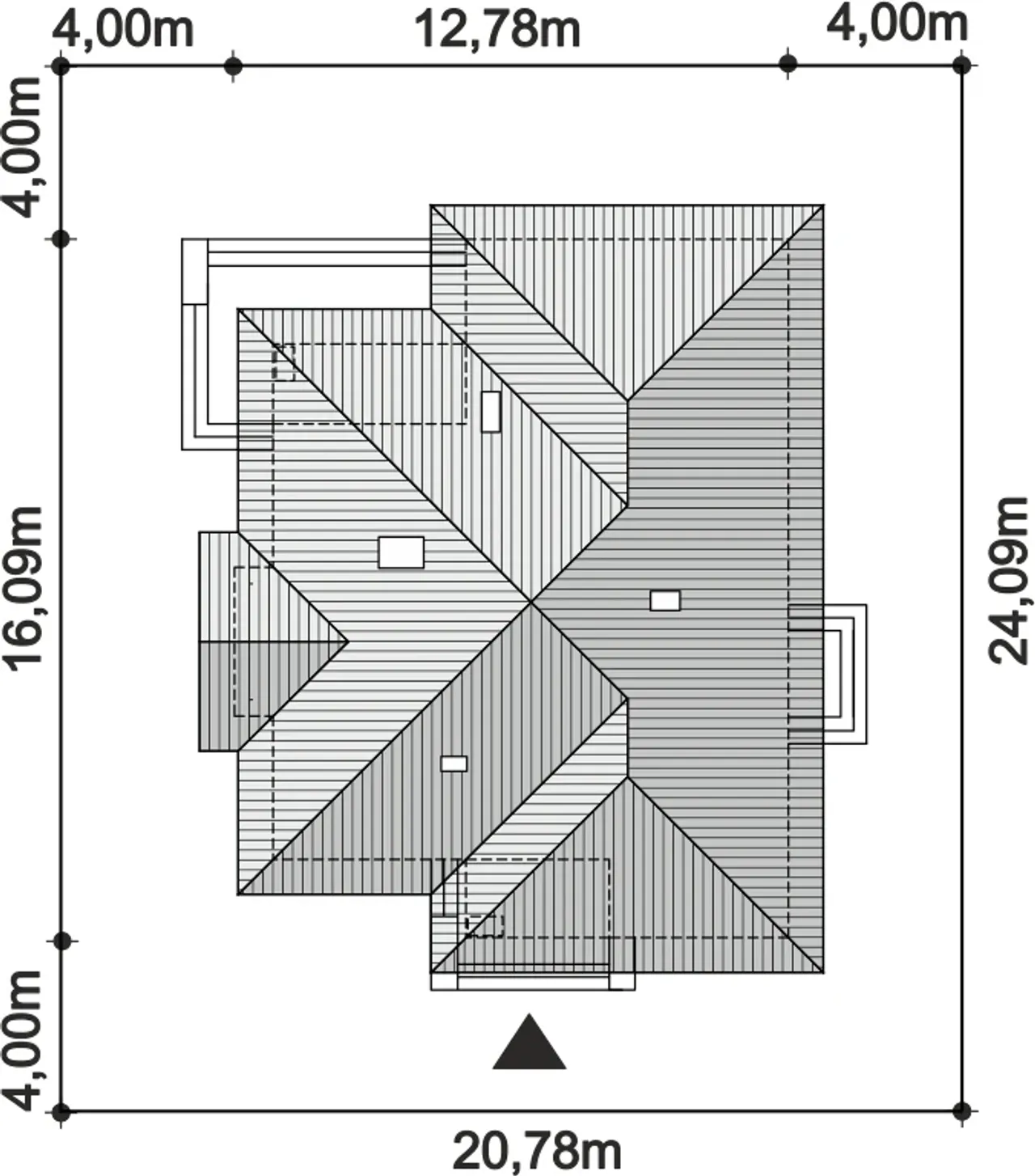

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

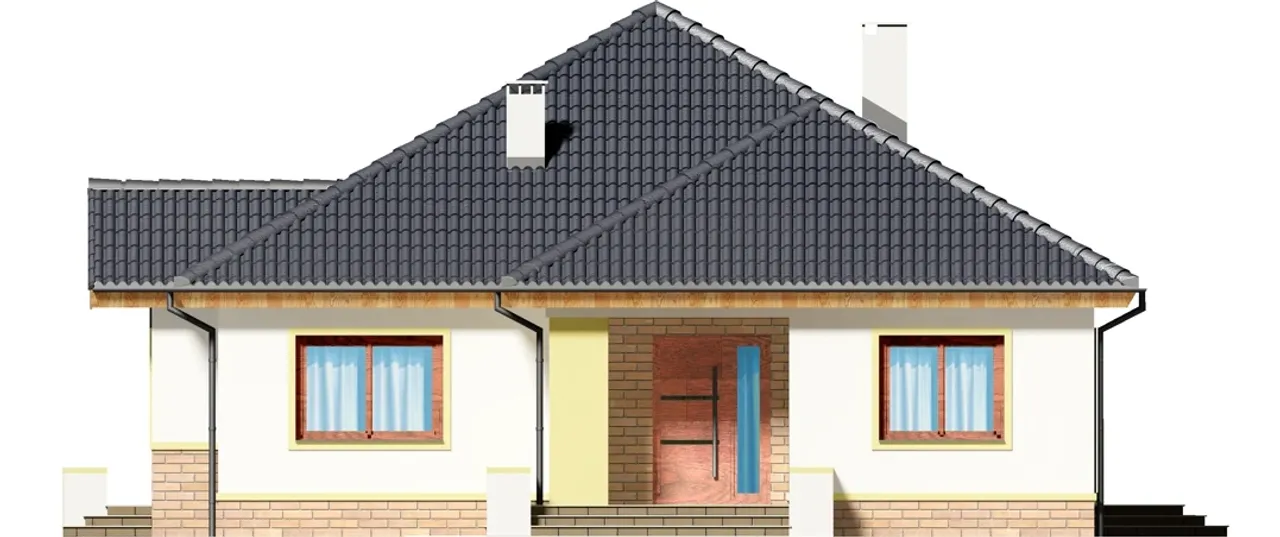

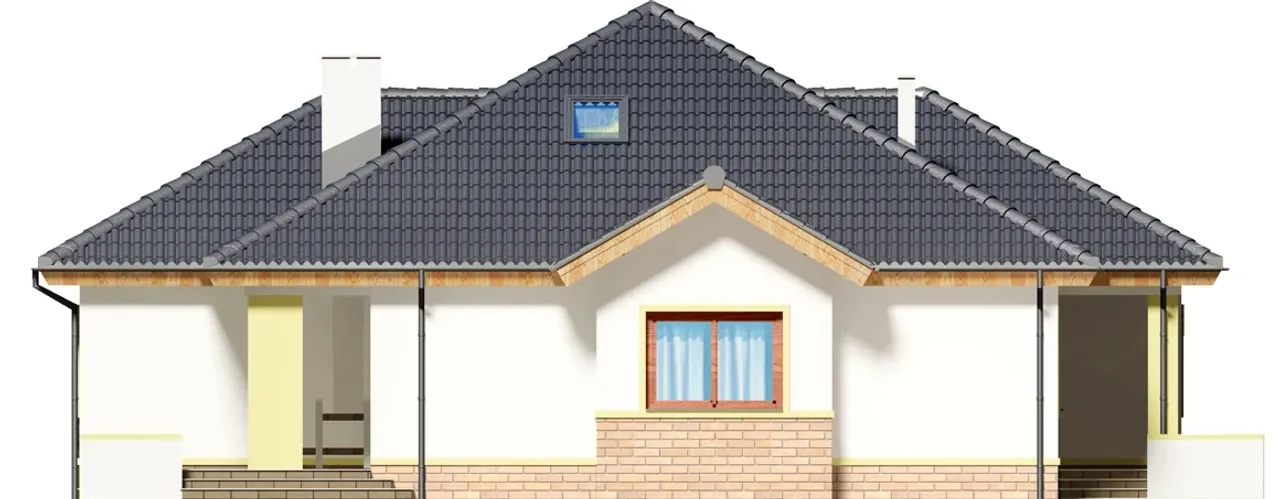

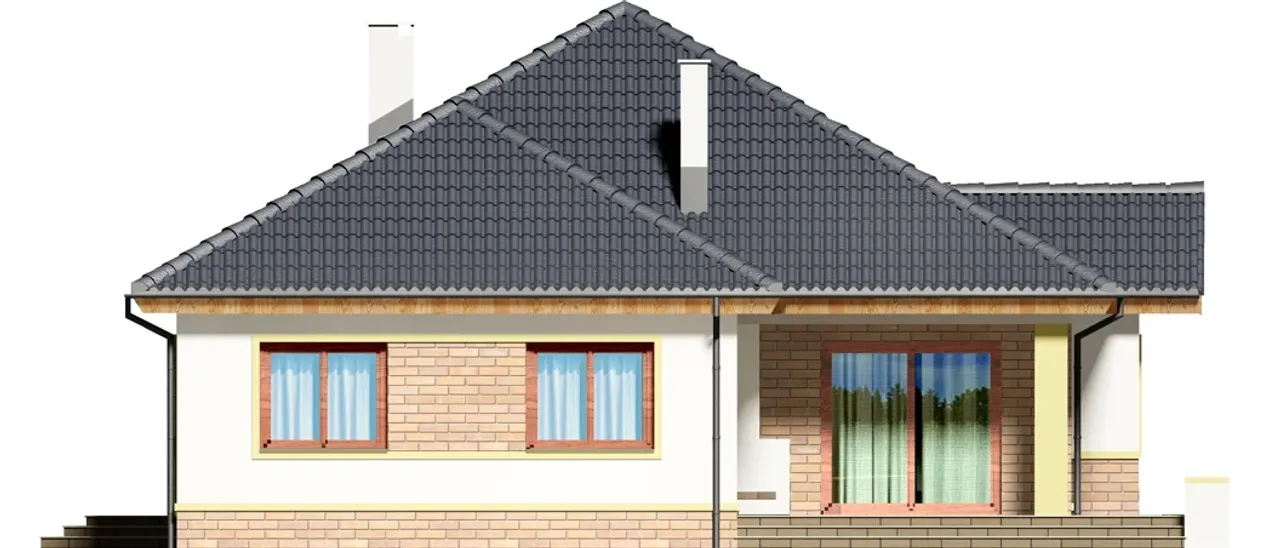

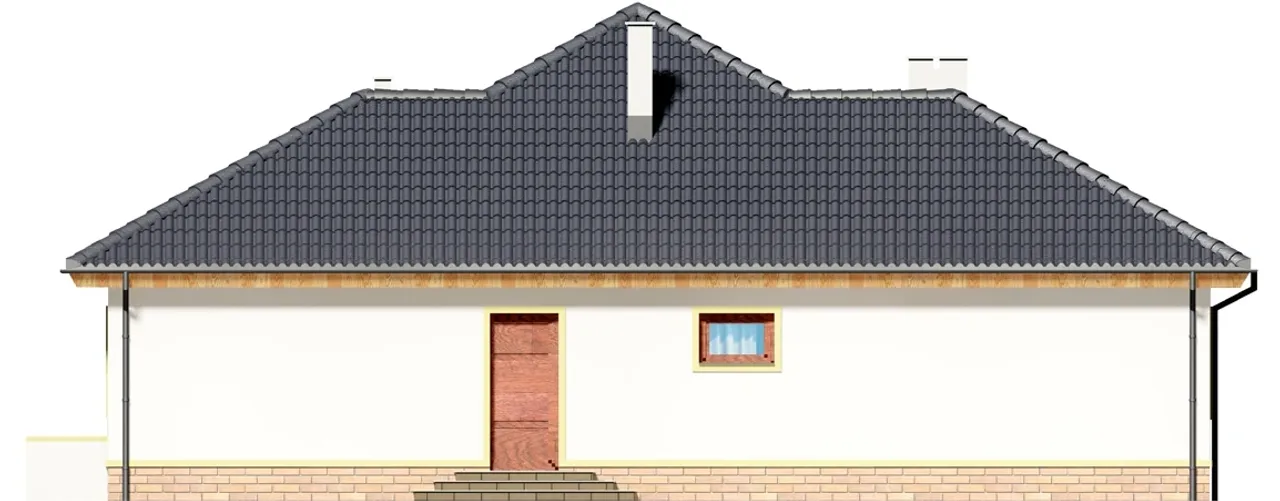

- Elewacje
- Rzuty kondygnacji
- Rzut dachu

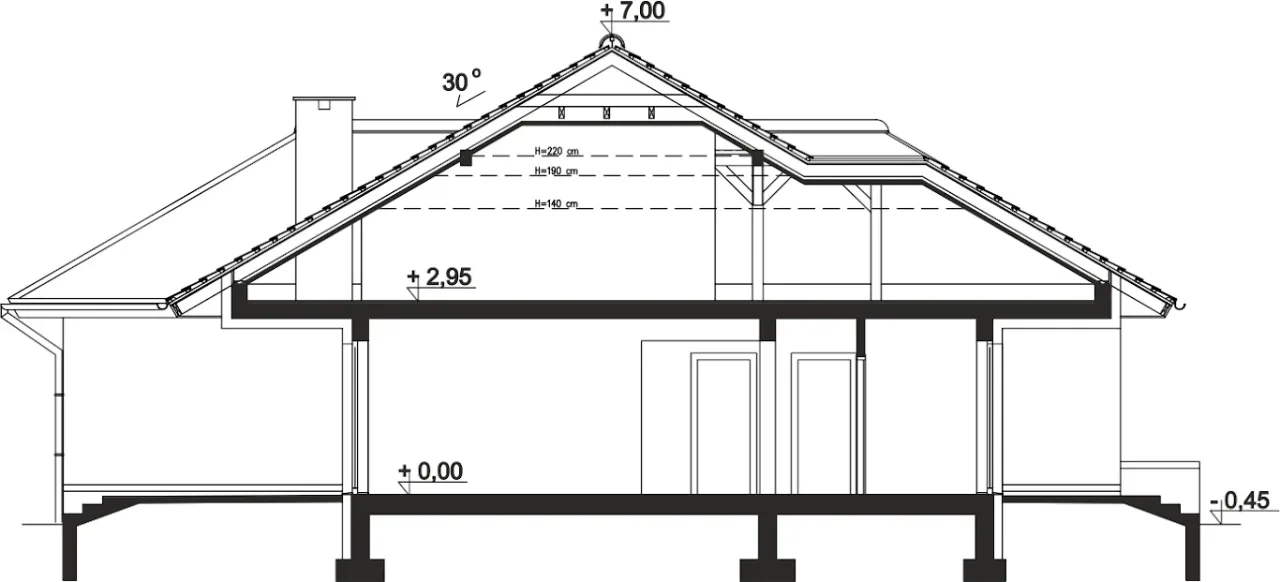

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

wnętrza

dodatki

wysyłka

kontakt

3672.00zł

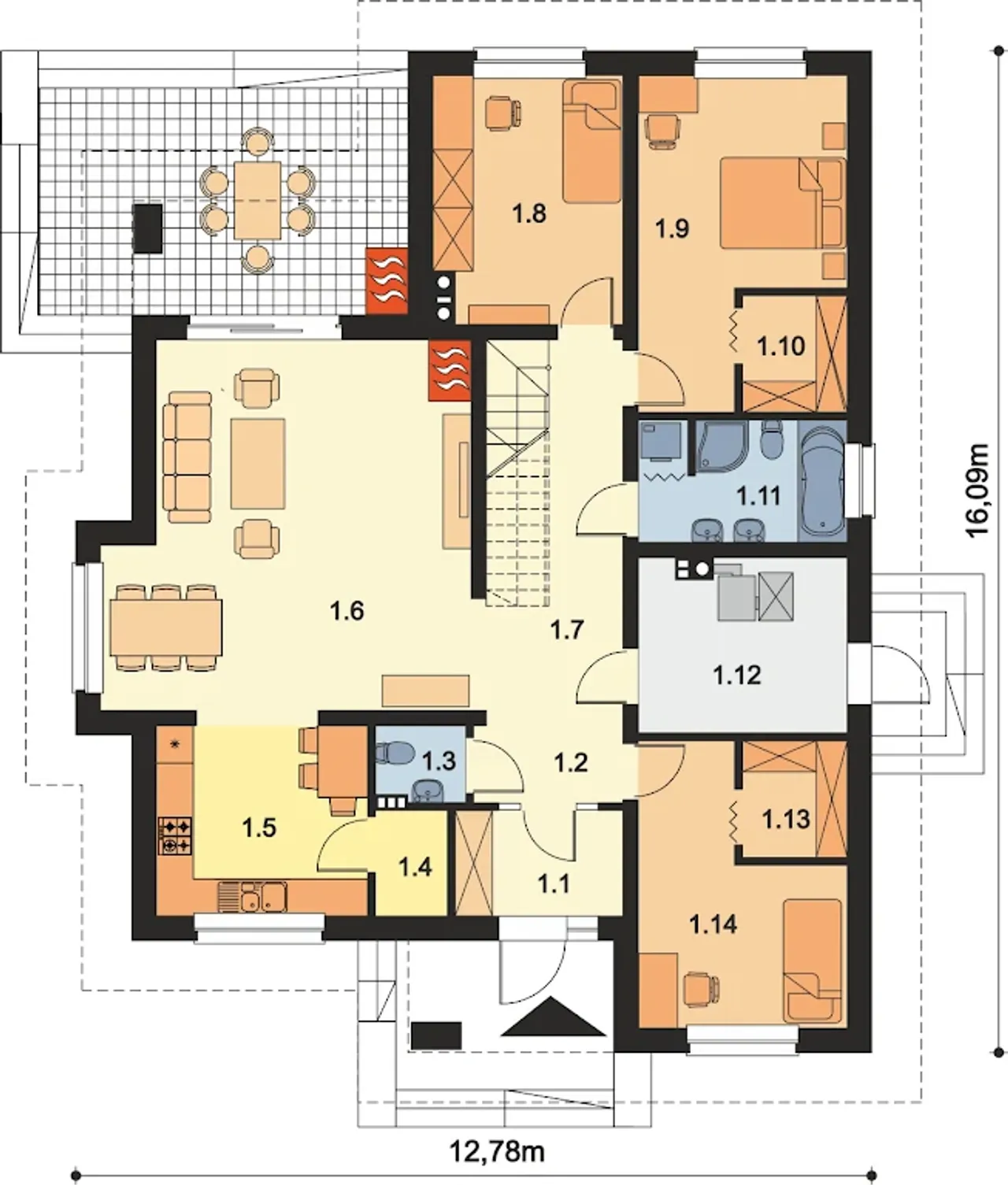

Rzuty gotowego projektu domu Figaro

1. Powierzchnia	125,48 m²
2. Wiatrołap	4,45 m²
3. Hol	2,86 m²
4. Wc	1,66 m²
5. Spiżarnia	1,88 m²
6. Kuchnia	10,21 m²
7. Salon + jadalnia	32,19 m²
8. Komunikacja	12,86 m²
9. Pokój	11,75 m²
10. Pokój	14,32 m²
11. Garderoba	3,03 m²
12. łazienka	6,32 m²
13. Kotłownia	9,06 m²
14. Garderoba	3,03 m²
15. Pokój	11,66 m²

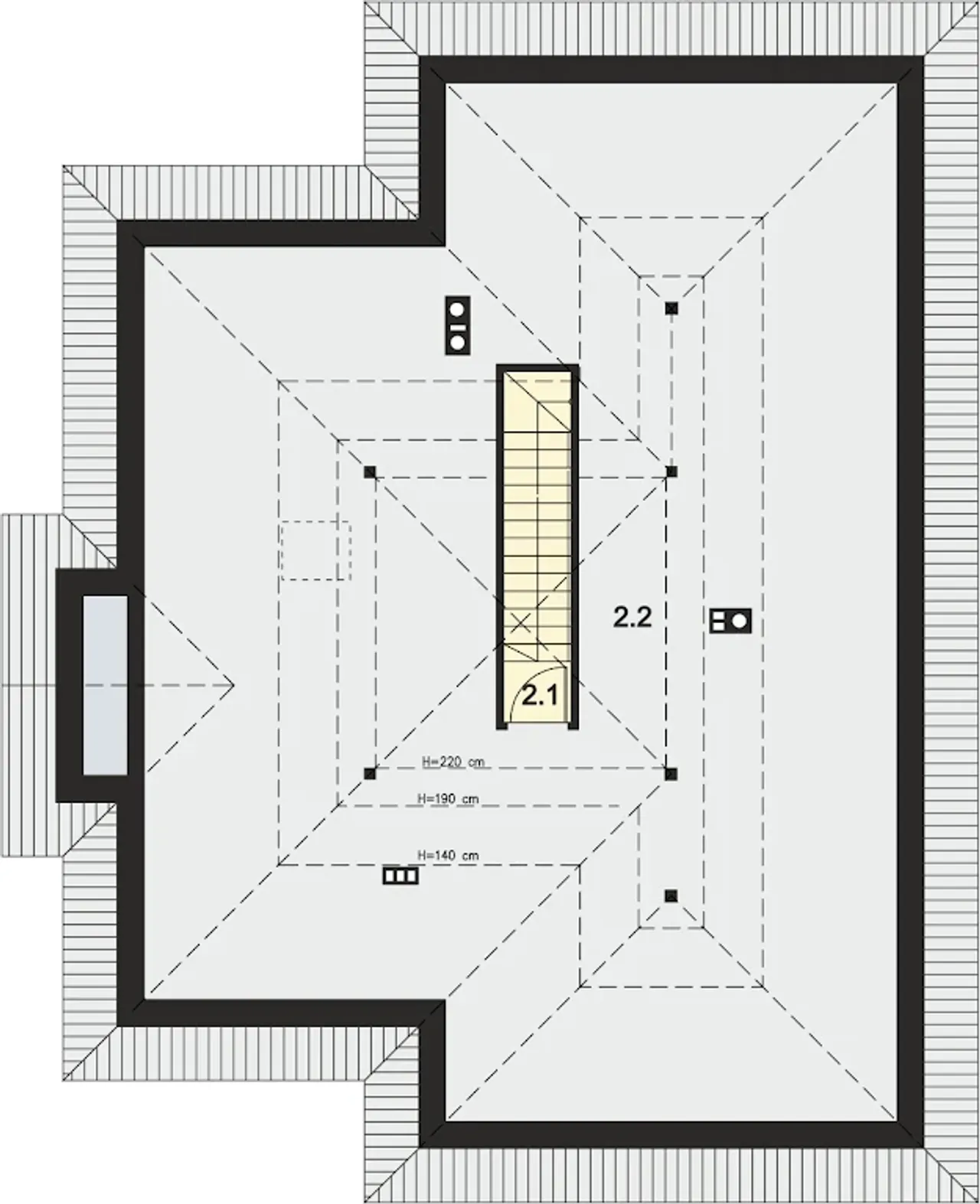

1. Powierzchnia	35,87 m²
2. Komunikacja	0,90 m²
3. Strych	34,97 (144,13) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Figaro

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Figaro

Parametry Techniczne gotowego projektu domu Figaro

Ilość pokoi 4

Pow. użytkowa 125.48 m²

Powierzchnia zabudowy 175.55 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

Szerokość działki 20.78 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Długość budynku 16.09 m

Rodzaj dachu wielospadowy

Piwnica bez podpiwniczenia

Funkcje dodatkowe ze strychem

Kubatura 808.08 m³

Przechowywanie w kuchni spiżarnia

Powierzchnia dachu 259 m²

Długość działki 24.09 m

Wysokość budynku 7.45 m

Styl budynku tradycyjny

Liczba łazieniek 1

Strop żelbetowy

Kominek kominek w projekcie

Kalenica bez znaczenia

Szerokość budynku 12.78 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 30 °

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 4

Powierzchnia zabudowy 175.55 m²

Garaż bez garażu

Szerokość działki 20.78 m

Typ domu jednorodzinny całoroczny

Rodzaj dachu wielospadowy

Funkcje dodatkowe ze strychem

Przechowywanie w kuchni spiżarnia

Długość działki 24.09 m

Styl budynku tradycyjny

Strop żelbetowy

Kalenica bez znaczenia

Kotłownia duża kotłownia

Koszty budowy 300-350 tys., tylko z kosztorysem

Pow. użytkowa 125.48 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Długość budynku 16.09 m

Piwnica bez podpiwniczenia

Kubatura 808.08 m³

Powierzchnia dachu 259 m²

Wysokość budynku 7.45 m

Liczba łazieniek 1

Kominek kominek w projekcie

Szerokość budynku 12.78 m

Kąt nachylenia dachu 30 °

Nasze prawdziwe opinie z Google

Opis projektu domu Figaro

Jedną z zalet projektu FIGARO są świetnie doświetlone pokoje. W domu znajduje się strefa dzienna, która zawiera m.in. duży salon z kominkiem, kuchnie ze spiżarnią, toaletę. Nie możemy też zapomnieć o strefę nocnej, w której znajdują się głównie sypialnię.

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne dwuwarstwowe z betonu komórkowego.; Ściany wewnętrzne z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop żelbetowy-wylewany.; Więźba dachowa drewniana.; Pokrycie dachu - dachówka cementowa.; Ogrzewanie: gazowe lub na paliwo stałe.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
