109.63 m²

piętrowy

1 stanowisko

murowany

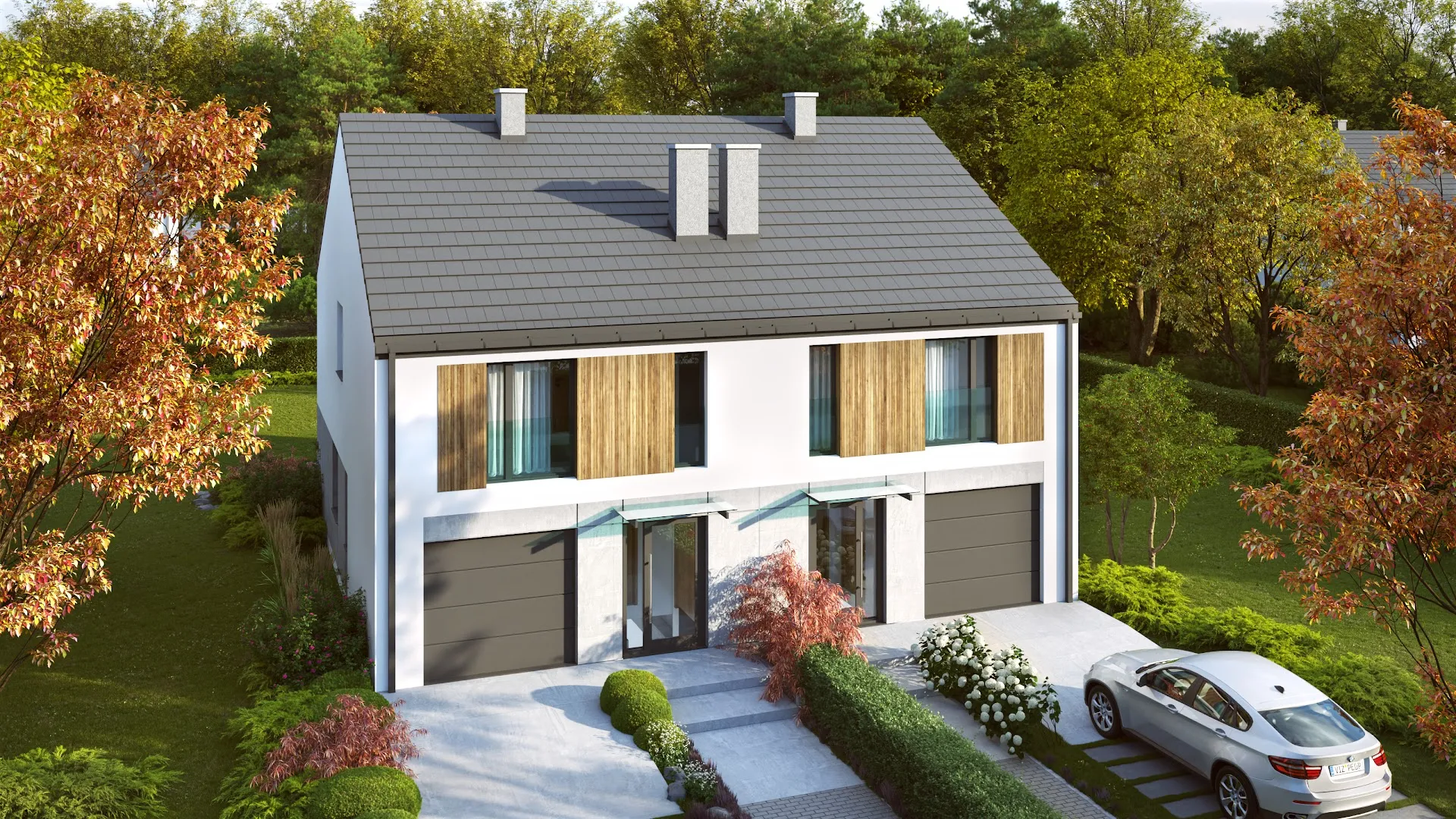

Gotowy projekt domu Eco 44 segment

ID: 25877

4349 2025-04-08

TANIEJ 200 zł

Projekt zgodny z aktualnymi przepisami WT2021

4349 zł

(4549 zł brutto)

Najniższa cena z 30 dni przed obniżką: 4349 zł

4349 2025-04-08

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

Co zawiera projekt?
1. Opisy
- Opis techniczny architektury – rozwiązania funkcjonalne budynku, zestawienie jego powierzchni oraz powierzchni poszczególnych pomieszczeń, opis materiałów proponowanych do wykończenia budynku etc.
- Opis techniczny konstrukcji – zestawienie materiałów, z których wykonane są elementy konstrukcyjne, a także podstawowe dane do obliczeń statycznych.
- Obliczenia konstrukcyjne – podstawowe założenia i wyniki obliczeń konstrukcyjnych.
- Opisy instalacji – wyjaśnienie przyjętych założeń projektowych i rozwiązań w zakresie ogrzewania domu, instalacji wodociągowych i kanalizacji sanitarnej, gazowej oraz elektrycznej.

2. Rysunki architektoniczne

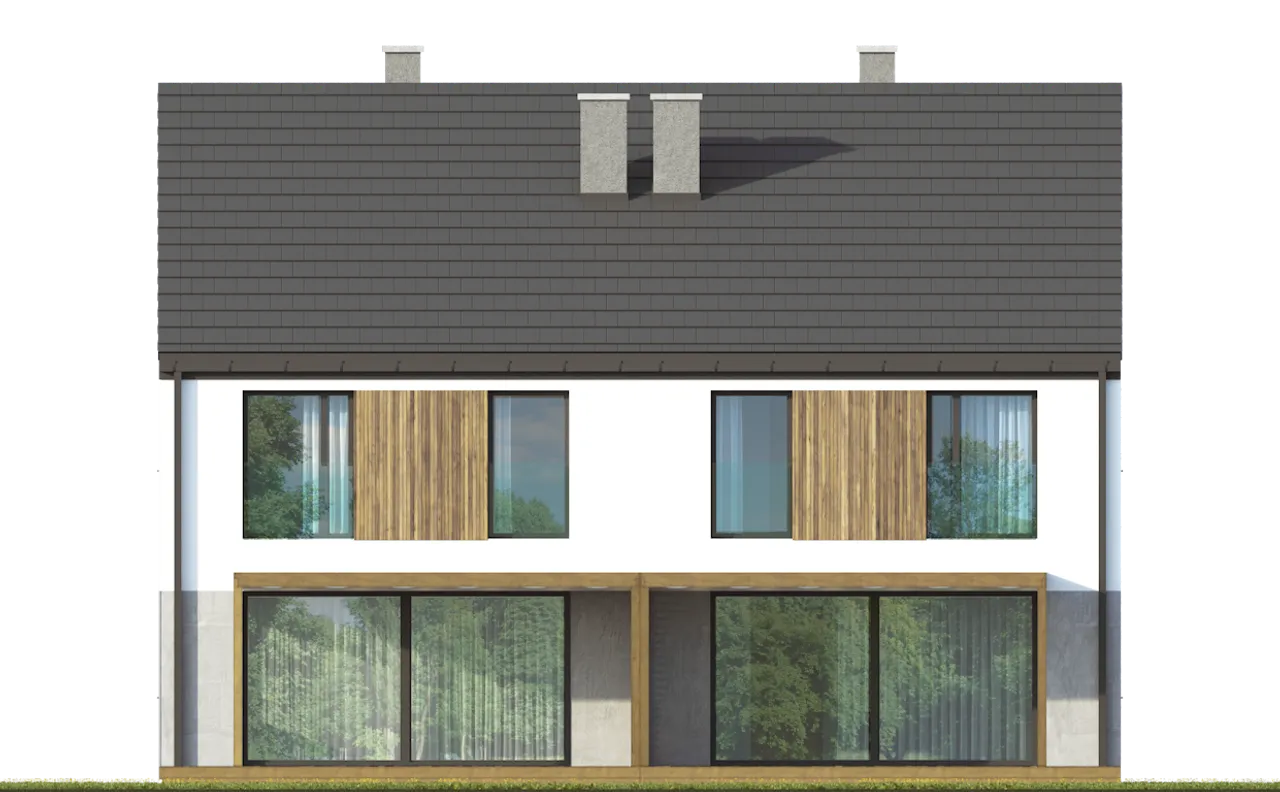

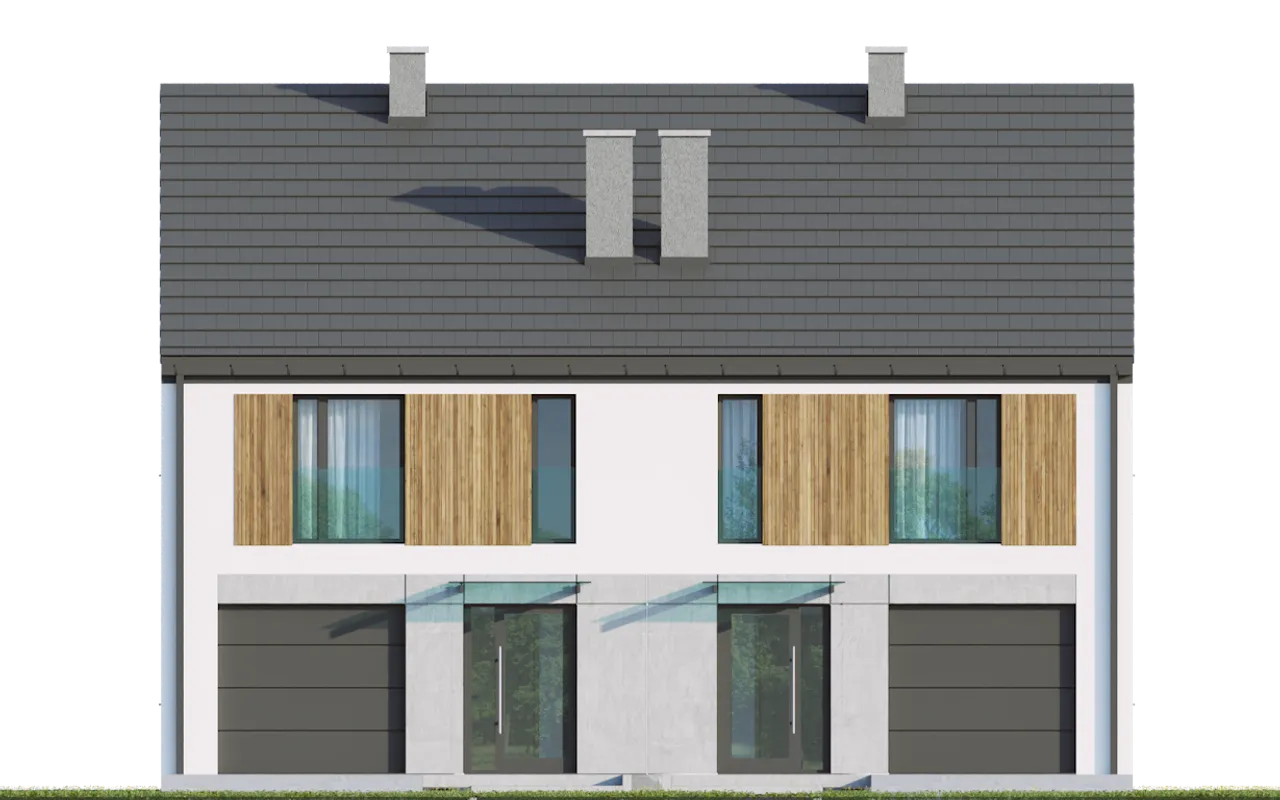

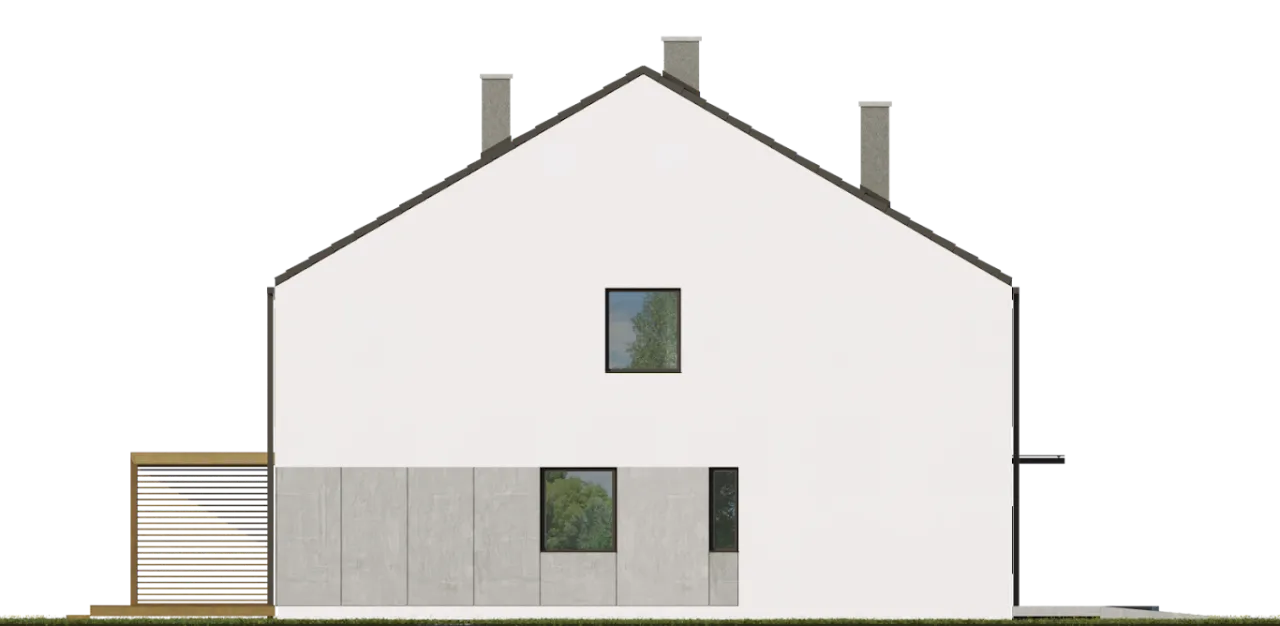

- Widoki elewacji - dokładny wygląd frontu, tyłu, boków domu oraz opis materiałów wykończeniowych.

3. Rzuty
- Rzut parteru i pięter – rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian (nośnych, działowych, etc.) na każdej kondygnacji domu. Pokazuje również sugerowane rozmieszczenie otworów drzwiowych, urządzeń kuchennych i sanitarnych, etc.
- Rzut dachu – kształt, wymiary dachu, kąt nachylenia jego wszystkich połaci oraz rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych.

4. Przekroje

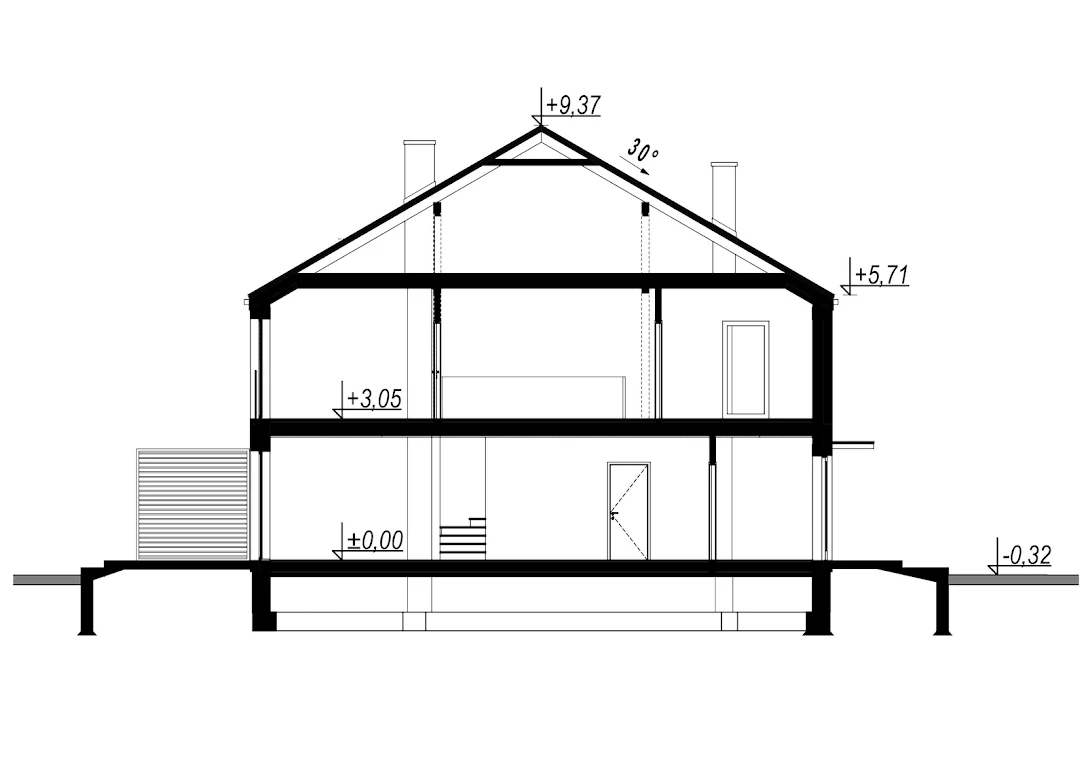

- Przekroje – zawierają wszystkie charakterystyczne elementy konstrukcji budynku, wzdłuż lub w poprzek od dachu do fundamentów, czyli warstwy podłogi, stropów, dachu, sposób rozwiązania niektórych połączeń części budynku (np. ściany ze stropem, ściany z dachem).

5. Rysunki konstrukcyjne
- Rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych, głębokość ich posadowienia oraz materiał, z którego są wykonane.
- Rzut stropów i nadproży – rysunek przedstawiający układ stropów, rozmieszczenie i rozstaw belek stropowych, wymiary nadproży i podciągów.
- Rzut więźby dachowej – układ elementów konstrukcyjnych dachu i ich przekroje. Wszystkie elementy są ponumerowane zgodnie z oznaczeniami z zestawienia tarcicy dachowej.
-Detale konstrukcji – wyrysowane elementy żelbetowe, z uwzględnieniem zbrojenia, zestawieniem stali i wytycznymi wykonawczymi.

6. Materiały pomocnicze
- Zestawienia stolarki drzwiowej i okiennej – wykaz i wymiary okien oraz drzwi wykorzystanych w projekcie.
- Zestawienie elementów więźby dachowej – wykaz elementów użytych do konstrukcji dachu (przekroje, ilość i długości).
- Zestawienie materiałów do podstawowych instalacji sanitarnych, grzewczych i gazowych – ilość i wykaz urządzeń, armatury i elementów składowych instalacji.
- Zestawienie stali do zbrojenia elementów żelbetowych.

7. Instalacje sanitarne
- Projekty instalacji – rozmieszczenie wszystkich instalacji wewnętrznych, wodnej, kanalizacyjnej, gazowej i c.o., wraz z opisem i wykazem materiałów instalacyjnych.

8. Instalacje elektryczne
Projekt instalacji i urządzeń elektrycznych i teletechnicznych wewnętrznych.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4349.00zł

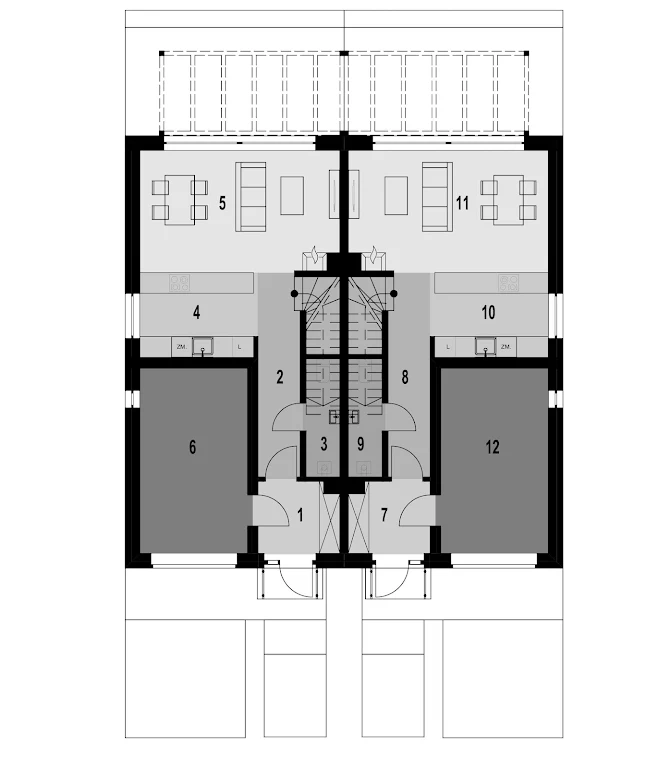

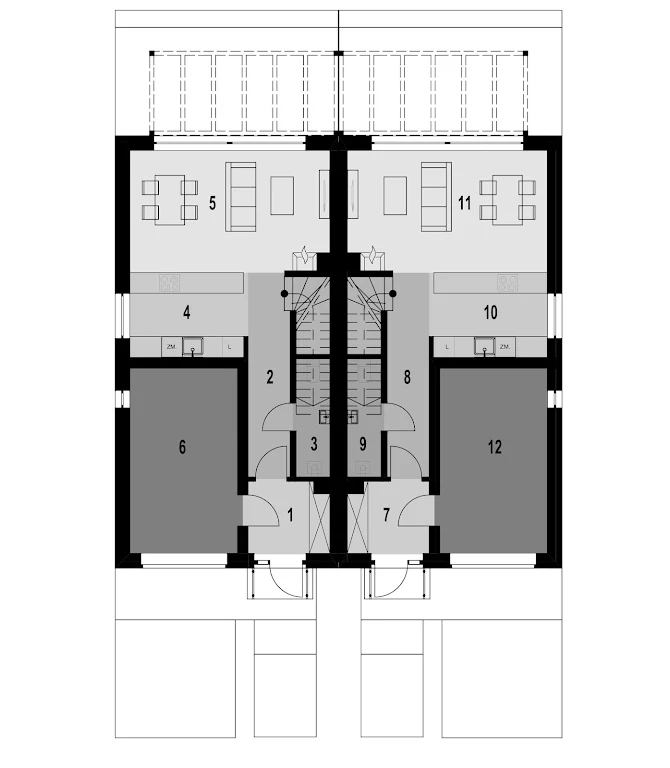

Rzuty gotowego projektu domu Eco 44 segment

1. Wiatrołap	4,71 m²
2. Hol ze schodami	9,81 m²
3. Toaleta	2,89 m²
4. Kuchnia	8,14 m²
5. Salon z jadalnią	20,42 m²
6. Garaż	17,43 m²

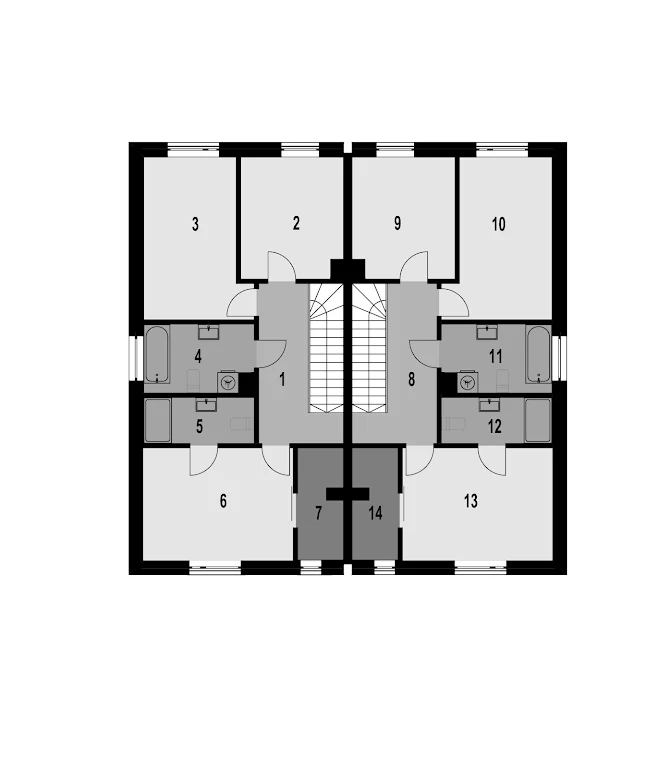

1. Korytarz	7,69 m²
2. Pokój	10,26 m²
3. Pokój	13,11 m²
4. łazienka	6,07 m²
5. łazienka	4,22 m²
6. Pokój	14,02 m²
7. Garderoba	4,07 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Eco 44 segment

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Eco 44 segment

Parametry Techniczne gotowego projektu domu Eco 44 segment

Pow. użytkowa 109.63 m²

Ilość pokoi 4

Powierzchnia zabudowy 81.71 m²

Kondygnacje piętrowy

Garaż 1 stanowisko

Technologia murowany

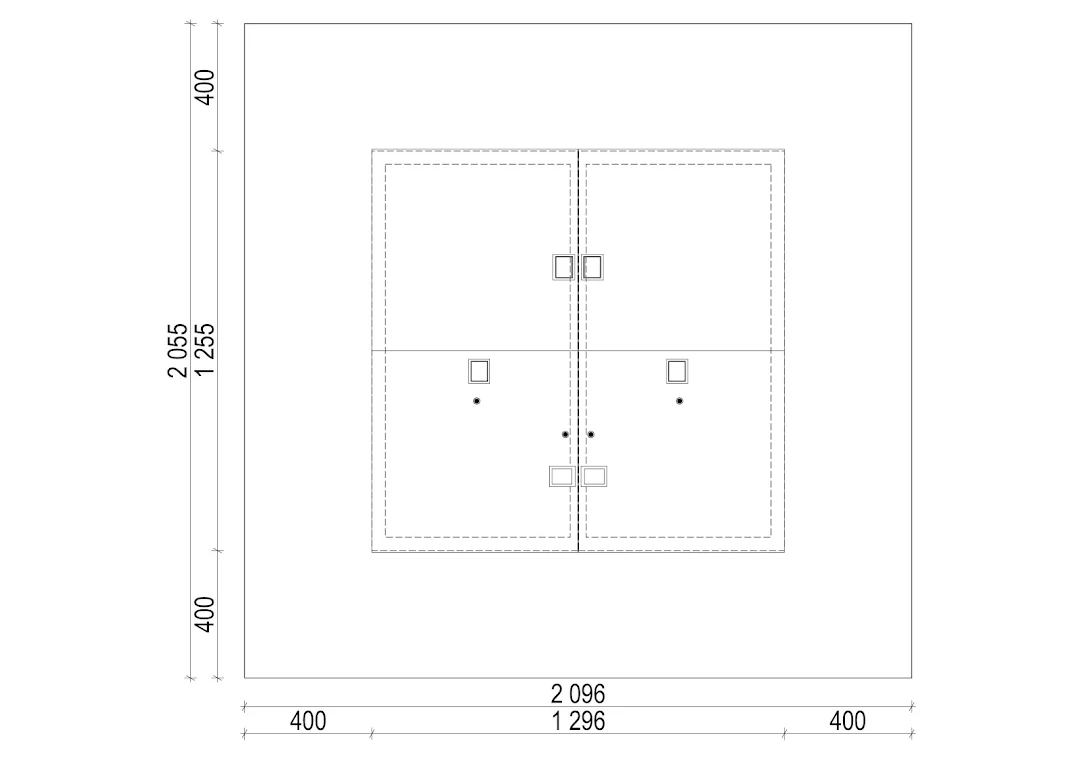

Szerokość działki 20.96 m

Obiekt dom

Typ domu bliźniak i dwurodzinny

Wysokość budynku 9.37 m

Długość działki 20.55 m

Bryła budynku prosta bryła

Styl budynku nowoczesny

Liczba łazieniek 2

Kąt nachylenia dachu 30 °

Strop gęstożebrowy

Szerokość budynku 6.47 m

Kominek kominek w projekcie

Kalenica równoległa do drogi

Długość budynku 12.55 m

Rodzaj garażu w bryle

Piwnica bez podpiwniczenia

Kubatura 641.63 m³

Rodzaj dachu dwuspadowy

Koszty budowy tylko z kosztorysem, 250-300 tys.

Pow. użytkowa 109.63 m²

Powierzchnia zabudowy 81.71 m²

Garaż 1 stanowisko

Szerokość działki 20.96 m

Typ domu bliźniak i dwurodzinny

Długość działki 20.55 m

Styl budynku nowoczesny

Kąt nachylenia dachu 30 °

Szerokość budynku 6.47 m

Kalenica równoległa do drogi

Rodzaj garażu w bryle

Kubatura 641.63 m³

Koszty budowy tylko z kosztorysem, 250-300 tys.

Ilość pokoi 4

Kondygnacje piętrowy

Technologia murowany

Obiekt dom

Wysokość budynku 9.37 m

Bryła budynku prosta bryła

Liczba łazieniek 2

Strop gęstożebrowy

Kominek kominek w projekcie

Długość budynku 12.55 m

Piwnica bez podpiwniczenia

Rodzaj dachu dwuspadowy

Nasze prawdziwe opinie z Google

Opis projektu domu Eco 44 segment

Cena za jeden segment. Każdy kolejny - 10%.

Ściany: bloczek z betonu komórkowego YTONG 24 cm, wełna Isover TF Profi, tynk.; Strop: Teriva.; Dach: dwuspadowy nachylenie 30°, tradycyjna więźba, blacha, okno dachowe VELUX.; Ogrzewanie: gazowe.; Wentylacja: grawitacyjna.
