205.85 m²

parterowy

2 stanowiska

murowany

Gotowy projekt domu DOMENA 111 B

ID: 20374

4690 2025-04-08

4690 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

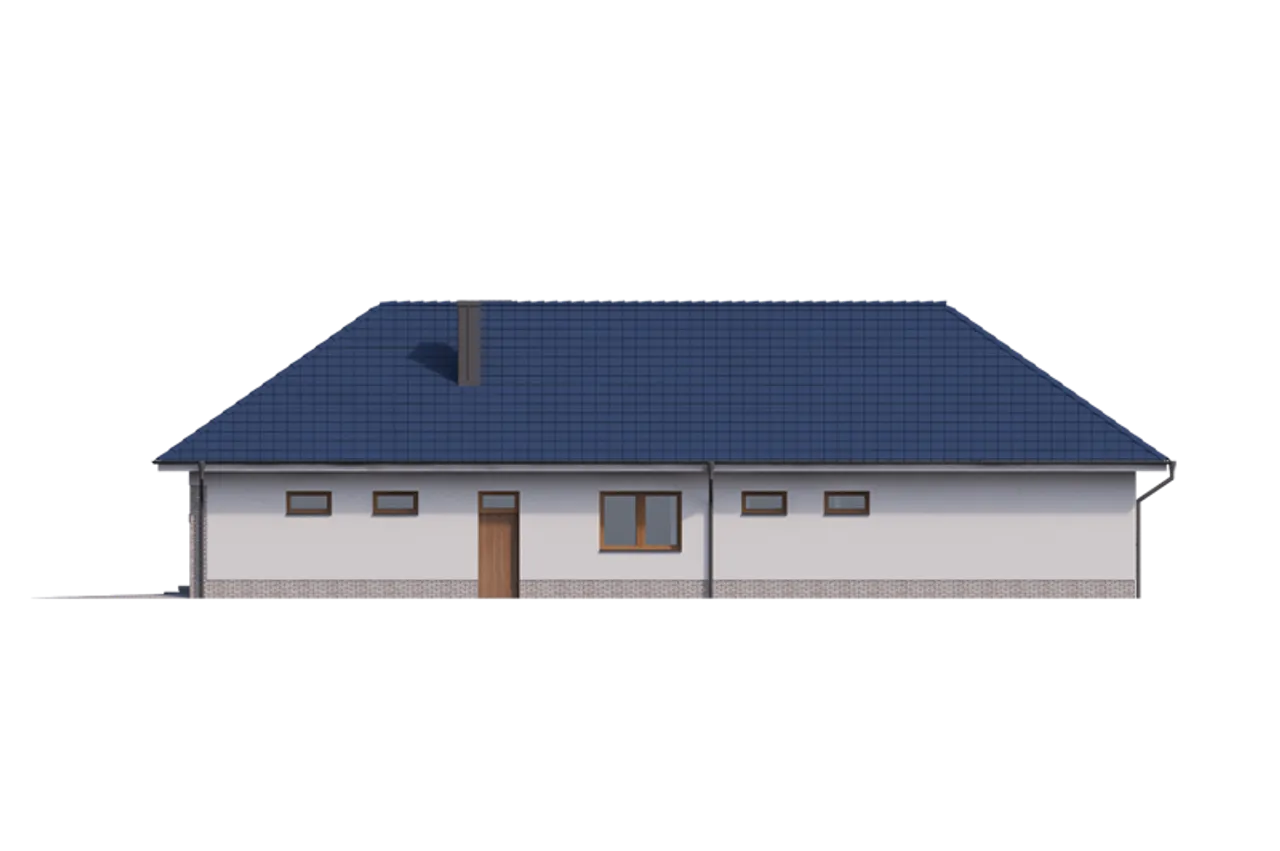

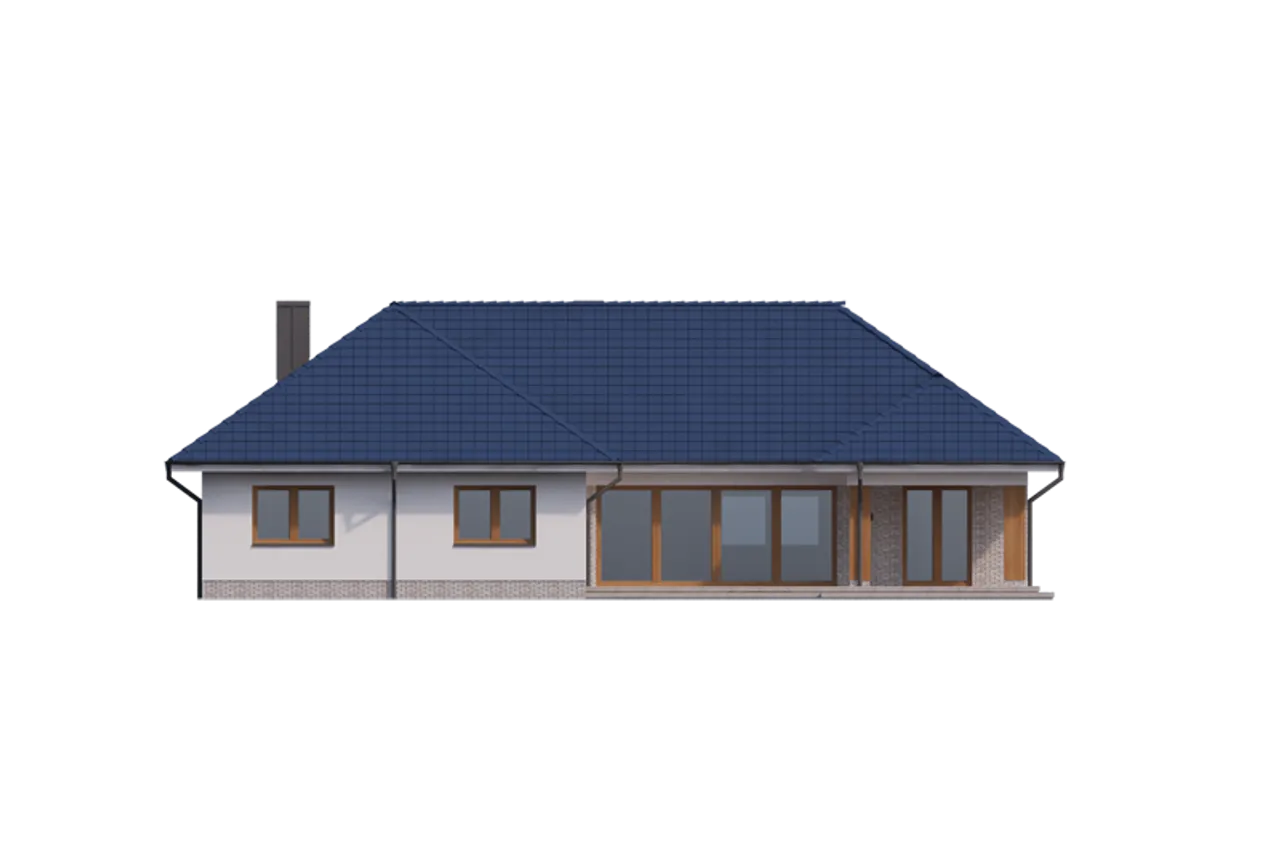

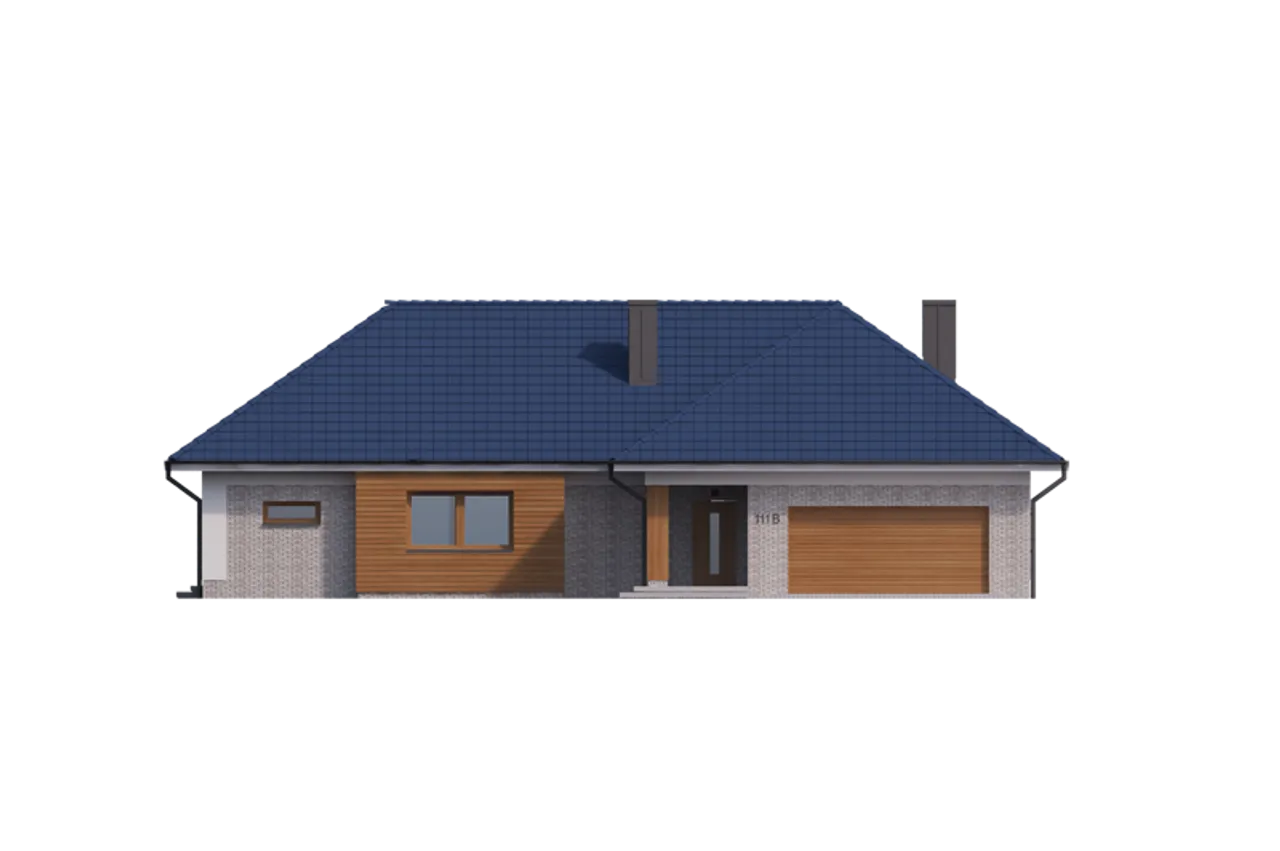

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

4690 zł

Rzuty gotowego projektu domu DOMENA 111 B

1. Powierzchnia	205,85 m²
2. Wiatrołap	9,25 m²
3. Hol	22,82 m²
4. Kuchnia	13,91 m²
5. Spiżarnia	2,16 m²
6. Salon z jadalnią	47,08 m²
7. Pokój	17,02 m²
8. Garderoba	4,80 m²
9. łazienka	7,44 m²
10. Garderoba	3,19 m²
11. Wc	2,31 m²
12. Pokój	13,43 m²
13. Garderoba	3,27 m²
14. Pokój	13,16 m²
15. Garderoba	3,65 m²
16. Pokój	13,16 m²
17. Garderoba	2,90 m²
18. łazienka	8,25 m²
19. Pralnia	6,00 m²
20. Pokój	12,05 m²
21. Kotłownia	9,27 m²
22. Garaż	36,06 m²

1. Strych

113,69 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: DOMENA 111 B

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu DOMENA 111 B

Parametry Techniczne gotowego projektu domu DOMENA 111 B

Ilość pokoi 6

Pow. użytkowa 205.85 m²

Powierzchnia zabudowy 341.14 m²

Kondygnacje parterowy

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 27.29 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kominek kominek w projekcie

Szerokość budynku 20.29 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 35 °

Kalenica równoległa do drogi

Długość budynku 23.27 m

Rodzaj garażu z przodu

Piwnica bez podpiwniczenia

Kubatura 718.1 m³

Rodzaj dachu wielospadowy

Funkcje dodatkowe z pralnią

Powierzchnia dachu 509 m²

Przechowywanie w kuchni spiżarnia

Długość działki 31.27 m

Wysokość budynku 7.26 m

Styl budynku nowoczesny

Liczba łazieniek 2

Koszty budowy 550-600 tys., tylko z kosztorysem

Ilość pokoi 6

Powierzchnia zabudowy 341.14 m²

Garaż 2 stanowiska

Szerokość działki 27.29 m

Typ domu jednorodzinny całoroczny

Szerokość budynku 20.29 m

Kąt nachylenia dachu 35 °

Długość budynku 23.27 m

Piwnica bez podpiwniczenia

Rodzaj dachu wielospadowy

Powierzchnia dachu 509 m²

Długość działki 31.27 m

Styl budynku nowoczesny

Koszty budowy 550-600 tys., tylko z kosztorysem

Pow. użytkowa 205.85 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Kominek kominek w projekcie

Kotłownia duża kotłownia

Kalenica równoległa do drogi

Rodzaj garażu z przodu

Kubatura 718.1 m³

Funkcje dodatkowe z pralnią

Przechowywanie w kuchni spiżarnia

Wysokość budynku 7.26 m

Liczba łazieniek 2

Nasze prawdziwe opinie z Google

Opis projektu domu DOMENA 111 B

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki z bet. komórkowego (odm. 600) - 24 cm + styropian TERMO ORGANIKA typ Fasada 16 cm.; Ściany wewnętrzne: bloczki z bet. komórkowego (odm. 600) - 24 cm (działowe - 12 cm).; Strop: gęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 20 i 24 cm.; Elewacje: tynk - System Platinum firmy TERMO ORGANIKA, deska elewacyjna CEDRAL, płytki klinkierowe.; Pokrycie dachu: dachówka cementowa EURONIT.; Konstrukcja dachu: drewniana o układzie konstrukcyjnym mieszanym.; Schody wewnętrzne: wyłaz na poddasze.; Ogrzewanie: kocioł gazowy kondensacyjny lub kociołna paliwo stałe, dodatkowe źródło ciepła - kominek z płaszczem wodnym.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
