Gotowy projekt domu Magnolia II (ID: 7779)

191.6 m²

parterowy+poddasze

2 stanowiska

murowany

3936 2025-11-21

Magnolia II - 191.6m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

3936 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

1. Opis techniczny – sporządzony w zwięzłej formie precyzujący zaprojektowane rozwiązania w zakresie architektury, konstrukcji, wewnętrznych instalacji: elektrycznej i sanitarnych.

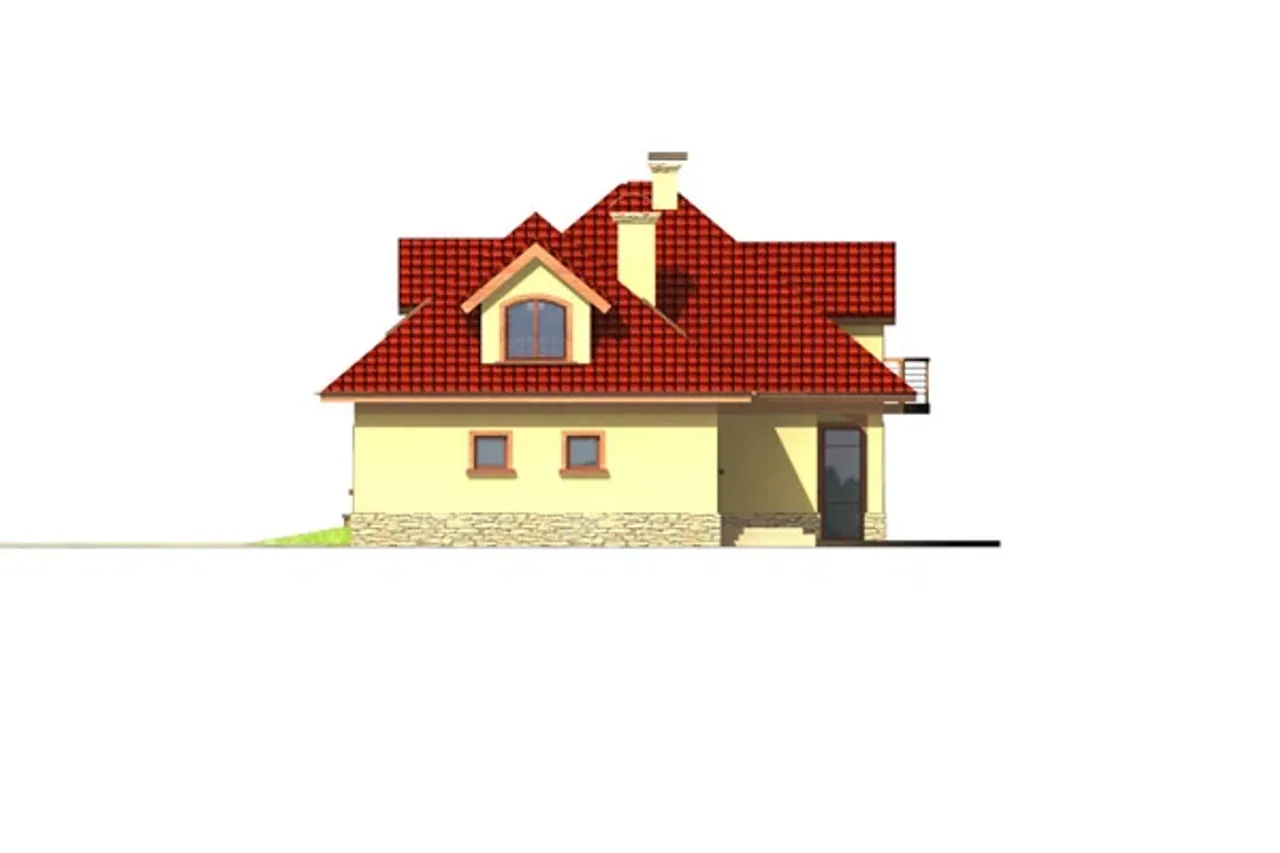

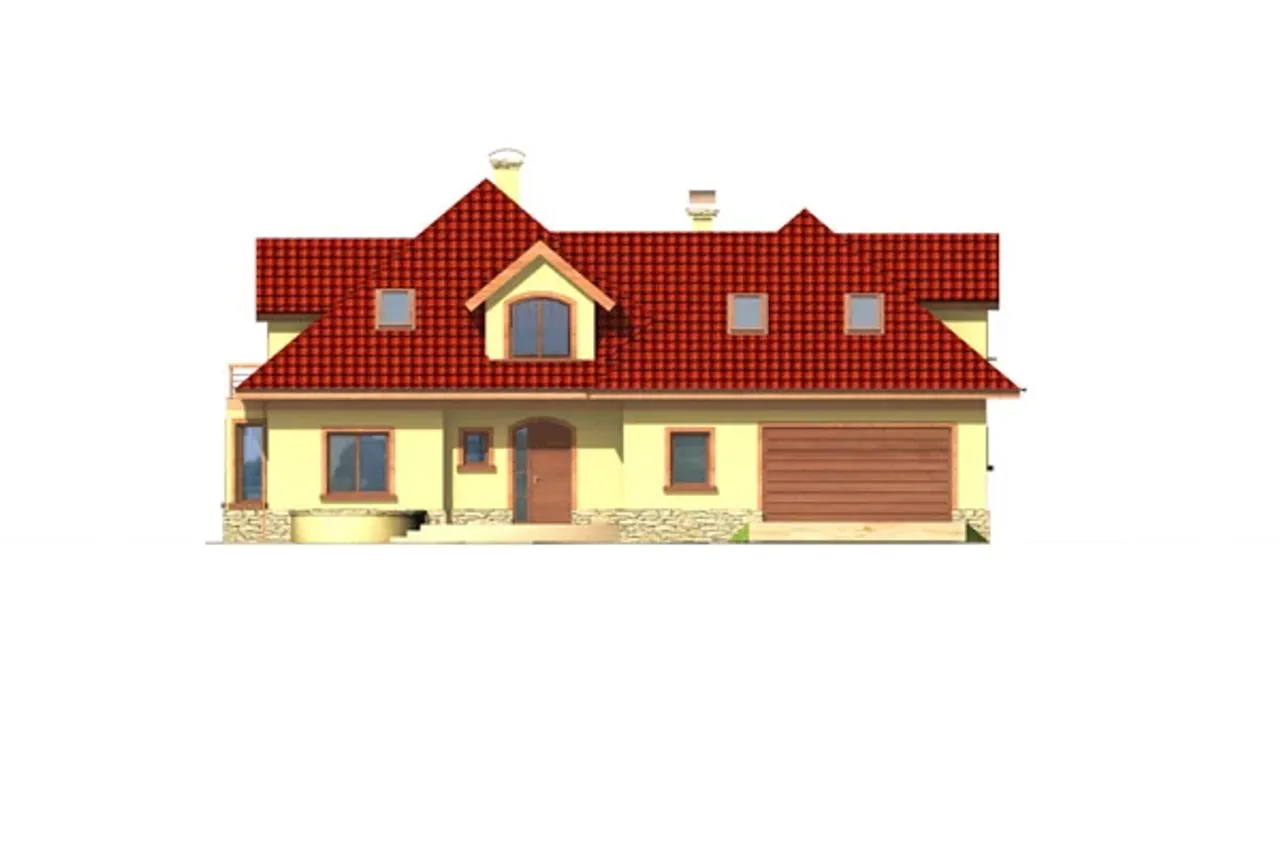

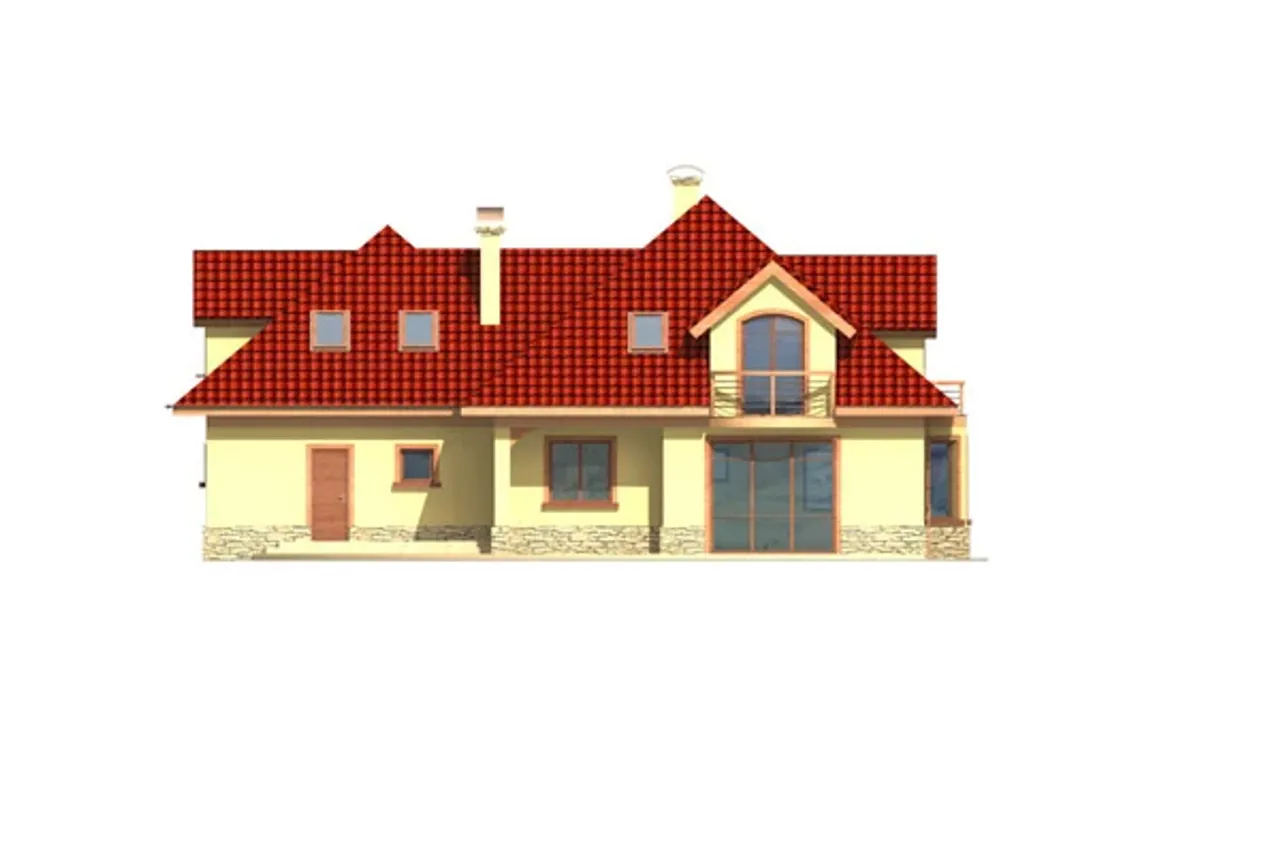

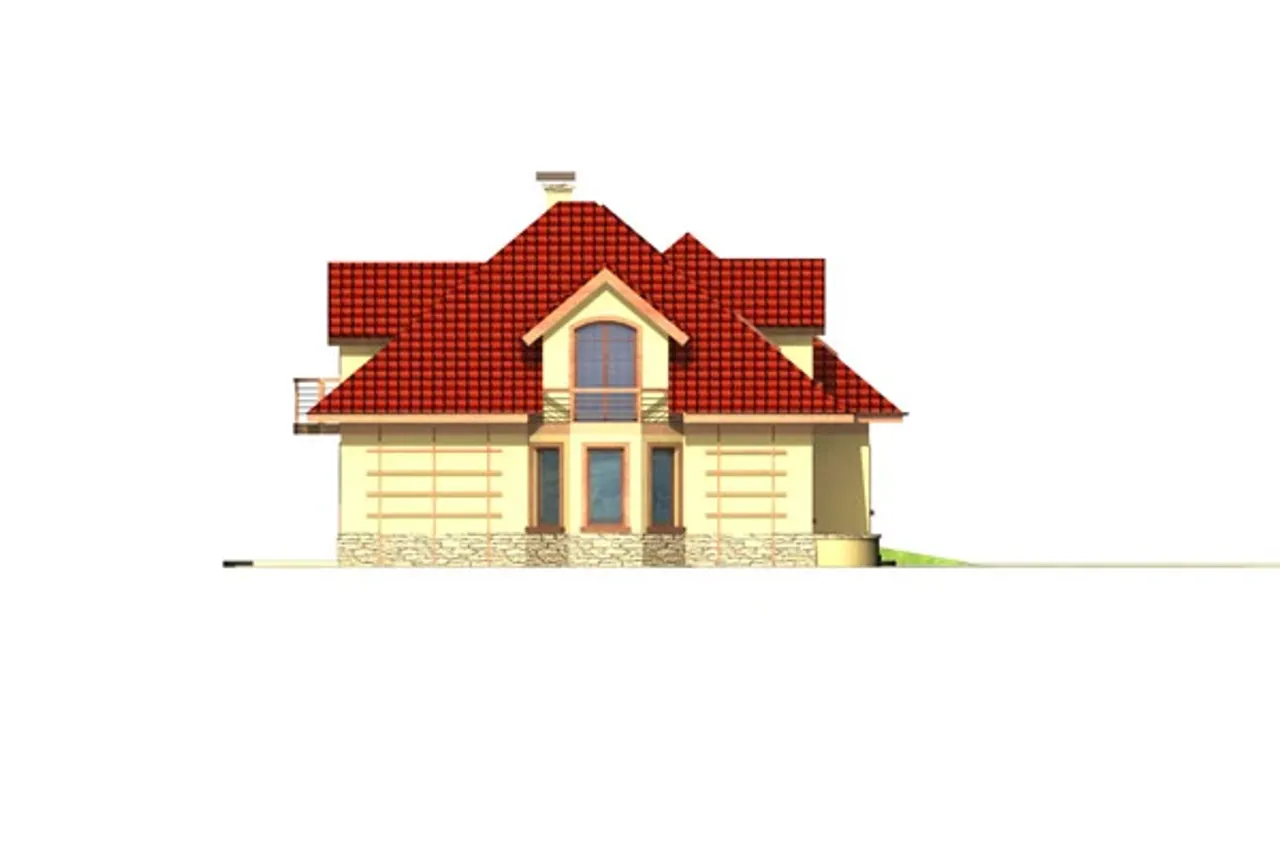

2. Elewacje – pokazujące dokładny wygląd budynku ze wszystkich czterech stron wraz z opisem proponowanych materiałów wykończeniowych.

3. Rzut parteru i pozostałych kondygnacji (w zależności od projektu) – dokładnie zwymiarowane, z podanymi powierzchniami poszczególnych pomieszczeń, rozmieszczeniem ścian, detalami rozwiązań, wyposażeniem, technologią, itp.

4. Rzut dachu – dokładnie zwymiarowany pokazujący kształt dachu i jego kąt nachylenia ,rozmieszczenie okien połaciowych, lukarn oraz rur spustowych.

5. Przekroje – dokładnie wykonane i zwymiarowane pokazują sposób rozwiązania strategicznych części budynku, warstwy ścian, posadzek i dachu, wieńce, okapy, detale itp .

6. Zestawienia stolarki – wykaz i wymiary okien i drzwi zastosowanych w projekcie.

7. Rzut fundamentów – z pokazaniem niezbędnych detali ław i stóp fundamentowych .

8. Rzut stropów – przedstawiający zwymiarowany układ stropów, rozmieszczenie i rozstawy belek stropowych, detale wieńców itp.

9. Rzut więźby dachowej – z dokładnie określonym układem elementów konstrukcyjnych dachu, ich przekrojami, rozstawem, sposobami łączenia.

10. Rysunki Instalacji wewnętrznych – pokazujące rozmieszczenie i sposób wykonania instalacji wewnątrz domu (wodnej, kanalizacyjnej, gazowej, c.o., elektrycznej).

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

Rzuty gotowego projektu domu Magnolia II

1. Wiatrołap	5,70 m²
2. Hall	6,00 m²
3. Kuchnia	9,70 m²
4. Spiżarnia	2,70 m²
5. Jadalnia	14,60 m²
6. Salon	28,30 m²
7. Gabinet	8,80 m²
8. łazienka	4,20 m²
9. Kotłownia	6,30 m²
10. Pom. gospodarcze	6,30 m²
11. Pokój	9,80 m²
12. Garaż	32,30 m²

Pobieram bezpłatne rysunki szczegółowe

1. Hall	8,20 m²
2. Sypialnia	17,90 m²
3. Sypialnia	17,40 m²
4. Garderoba	2,90 m²
5. Sypialnia	20,90 m²
6. łazienka	13,40 m²
7. Pralnia i suszarnia	8,50 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Magnolia II

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Magnolia II

Parametry Techniczne gotowego projektu domu Magnolia II

Ilość pokoi 6

Pow. użytkowa 191.6 m²

Powierzchnia zabudowy 170 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 20.66 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kominek kominek w projekcie

Kąt nachylenia dachu 40 °

Szerokość budynku 12.66 m

Rodzaj dachu wielospadowy

Kotłownia duża kotłownia

Długość budynku 18.15 m

Przechowywanie w kuchni spiżarnia

Piwnica bez podpiwniczenia

Kubatura 940 m³

Wysokość budynku 8.68 m

Długość działki 26.15 m

Styl budynku tradycyjny

Kalenica prostopadła do drogi

Liczba łazieniek 2

Funkcje dodatkowe z pralnią

Koszty budowy 450-500 tys., tylko z kosztorysem

Ilość pokoi 6

Powierzchnia zabudowy 170 m²

Garaż 2 stanowiska

Szerokość działki 20.66 m

Typ domu jednorodzinny całoroczny

Kąt nachylenia dachu 40 °

Rodzaj dachu wielospadowy

Długość budynku 18.15 m

Piwnica bez podpiwniczenia

Wysokość budynku 8.68 m

Styl budynku tradycyjny

Liczba łazieniek 2

Koszty budowy 450-500 tys., tylko z kosztorysem

Pow. użytkowa 191.6 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Kominek kominek w projekcie

Szerokość budynku 12.66 m

Kotłownia duża kotłownia

Przechowywanie w kuchni spiżarnia

Kubatura 940 m³

Długość działki 26.15 m

Kalenica prostopadła do drogi

Funkcje dodatkowe z pralnią

Nasze prawdziwe opinie z Google

Opis projektu domu Magnolia II

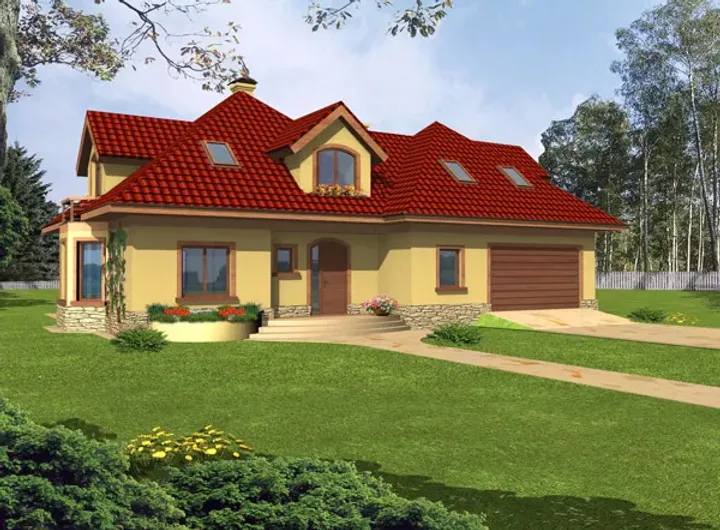

Projekt domu Magnolia II to ładny dom z poddaszem o ciekawej bryle z wbudowanym garażem dwustanowiskowym. Parter domu tworzą przestronny salon z kominkiem oraz wyjściem na taras, jadalnia, wygodna kuchnia ze spiżarnią, hall, gabinet i dodatkowy pokój, łazienka oraz kotłownia i pomieszczenie gospodarcze. Na poddaszu domu znajdują się trzy duże sypialnie w tym jedna z własną garderobą a także duża łazienka i pomieszczenie pralni z suszarnią. Projekt domu Magnolia II wyróżnia się wyjątkowym stylem i naciskiem na funkcjonalność domowników.

Technologia wykonania:

Budynek został zaprojektowany w technologii murowanej ściany jednowarstwowej z bloczka gazobetonowego grubości 36,5cm ze stropem gęstożebrowym lub monolitycznym.
Dach o konstrukcji drewnianej kryty dachówką ceramiczną.
Elewacje wykonano z tynku strukturalnego, cokół z okładziny kamiennej lub cegły klinkierowej.
Stolarka okienna drewniana lub PCV.
