143.23 m²

piętrowy

2 stanowiska

murowany

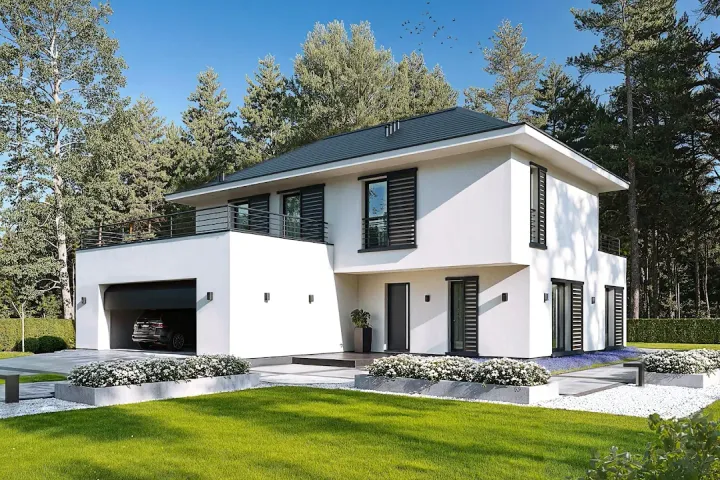

Gotowy projekt domu Charyzmatyczny D17 wariant II

ID: 34877

5049 2025-10-28

TANIEJ 350 zł

Projekt zgodny z aktualnymi przepisami WT2021

5049 zł

(5399 zł brutto)

Najniższa cena z 30 dni przed obniżką: 5399 zł

5049 2025-10-28

Promocja GRATISOWA do 24.10.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- elewacje

- rzuty wszystkich kondygnacji

- więźba wraz z zestawieniem drewna

- rzut dachu oraz zestawienie stolarki otworowej

Na rysunkach konstrukcyjnych pokazane są:

- fundamenty wraz z przekrojami szczegółowymi

- rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy

W części instalacji sanitarnych zawarte są:

- rzuty kondygnacji z poszczególnymi instalacjami oraz rozwinięcia

Projekt instalacji elektrycznych obejmuje:

- rozdzielnicę budynku

- lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

wersje

dodatki

wysyłka

kontakt

5049.00zł

Rzuty gotowego projektu domu Charyzmatyczny D17 wariant II

1. Wiatrołap	3,43 m²
2. Garderoba	4,27 m²
3. Przedsionek	3,02 m²
4. Gabinet	10,70 m²
5. Kuchnia	11,48 m²
6. Salon + jadalnia	40,45 m²
7. Schody	2,60 m²
8. łazienka	3,60 m²
9. Pom. techniczne	10,60 m²
10. Garaż	39,54 m²
11. Taras	31,60 m²

Pobieram bezpłatne rysunki szczegółowe

1. Korytarz	12,26 m²
2. Pokój	9,74 m²
3. Pokój	9,56 m²
4. Pralnia	3,11 m²
5. Pokój	14,14 m²
6. Garderoba	6,67 m²
7. łazienka	3,90 m²
8. łazienka	4,20 m²
9. Taras	14,65 m²
10. Taras	25,42 m²

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Charyzmatyczny D17 wariant II

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Charyzmatyczny D17 wariant II

Parametry Techniczne gotowego projektu domu Charyzmatyczny D17 wariant II

Pow. użytkowa 143.23 m²

Ilość pokoi 5

Powierzchnia zabudowy 167.62 m²

Kondygnacje piętrowy

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 20.94 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Szerokość budynku 13.84 m

Rodzaj dachu wielospadowy

Kominek kominek w projekcie

Długość budynku 14.44 m

Piwnica bez podpiwniczenia

Kubatura 578.01 m³

Wysokość budynku 8.24 m

Długość działki 23.44 m

Styl budynku nowoczesny

Kalenica równoległa do drogi

Liczba łazieniek 3

Kąt nachylenia dachu 30 °

Pow. użytkowa 143.23 m²

Powierzchnia zabudowy 167.62 m²

Garaż 2 stanowiska

Szerokość działki 20.94 m

Typ domu jednorodzinny całoroczny

Rodzaj dachu wielospadowy

Długość budynku 14.44 m

Kubatura 578.01 m³

Długość działki 23.44 m

Kalenica równoległa do drogi

Kąt nachylenia dachu 30 °

Ilość pokoi 5

Kondygnacje piętrowy

Technologia murowany

Obiekt dom

Szerokość budynku 13.84 m

Kominek kominek w projekcie

Piwnica bez podpiwniczenia

Wysokość budynku 8.24 m

Styl budynku nowoczesny

Liczba łazieniek 3

Nasze prawdziwe opinie z Google

Opis projektu domu Charyzmatyczny D17 wariant II

Technologia wykonania:

Fundamenty: żelbetowe monolityczne.
Ściany fundamentowe: bloczki betonowe.
Ściany konstrukcyjne: pustak gazobetonowy o gr. 24 cm.
Ściany działowe: pustak gazobetonowy o gr. 12 cm.
Stropy: żelbetowe monolityczne.
Dach: czterospadowy pokryty blachodachówką.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
