161.11 m²

piętrowy

2 stanowiska

murowany

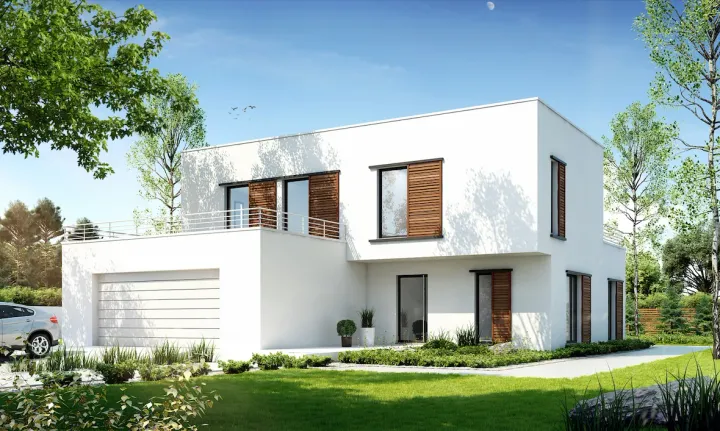

Gotowy projekt domu Charyzmatyczny D17 Wariant

ID: 29422

5099 2025-04-08

TANIEJ 400 zł

Projekt zgodny z aktualnymi przepisami WT2021

5099 zł

(5499 zł brutto)

Najniższa cena z 30 dni przed obniżką: 5499 zł

5099 2025-04-08

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

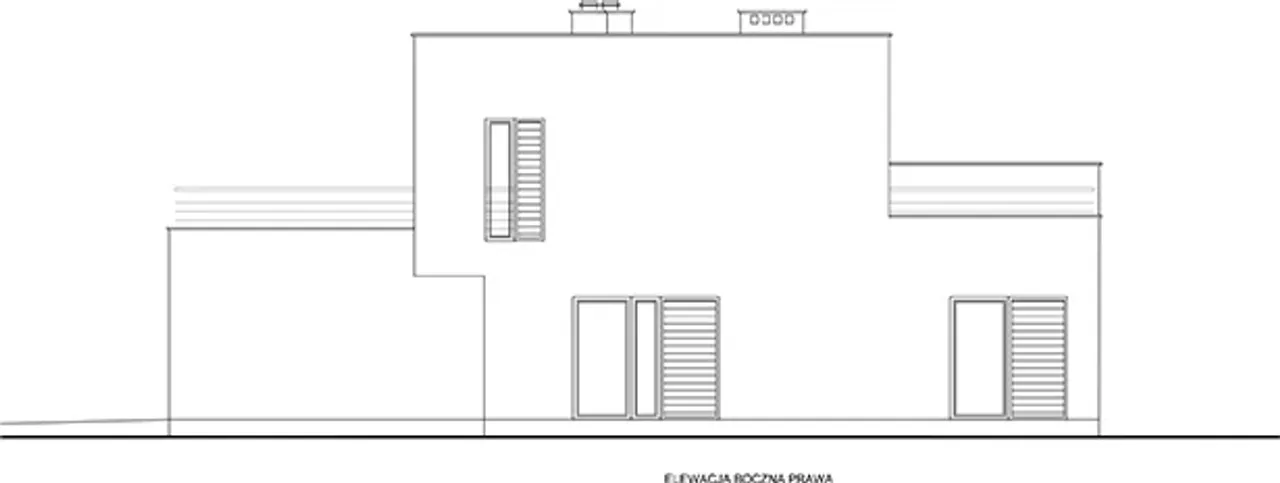

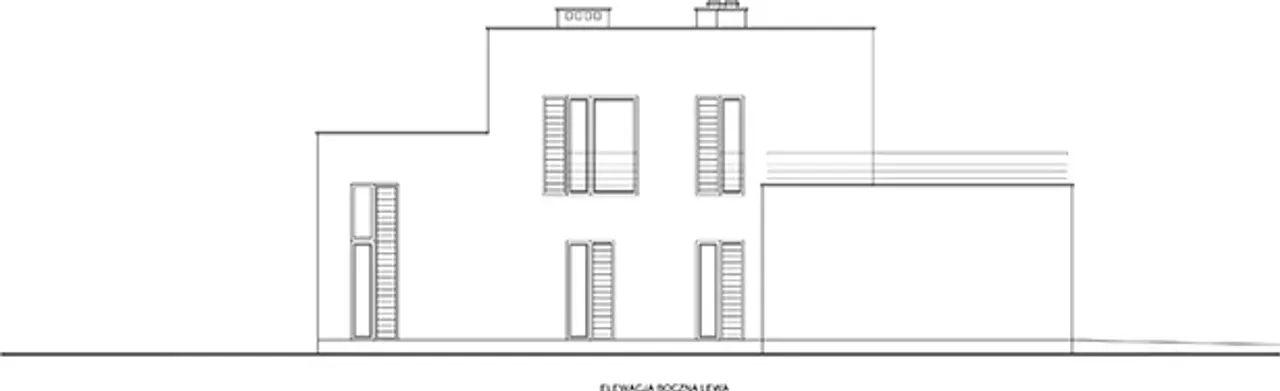

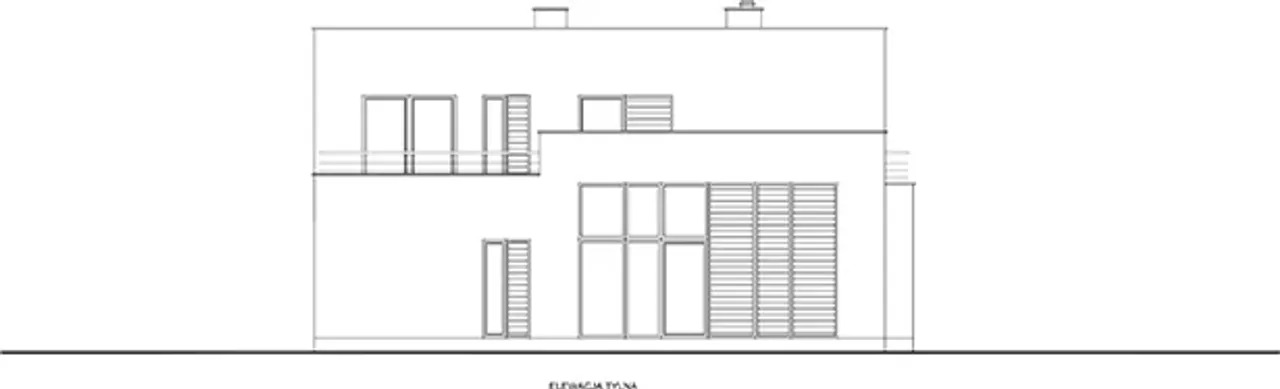

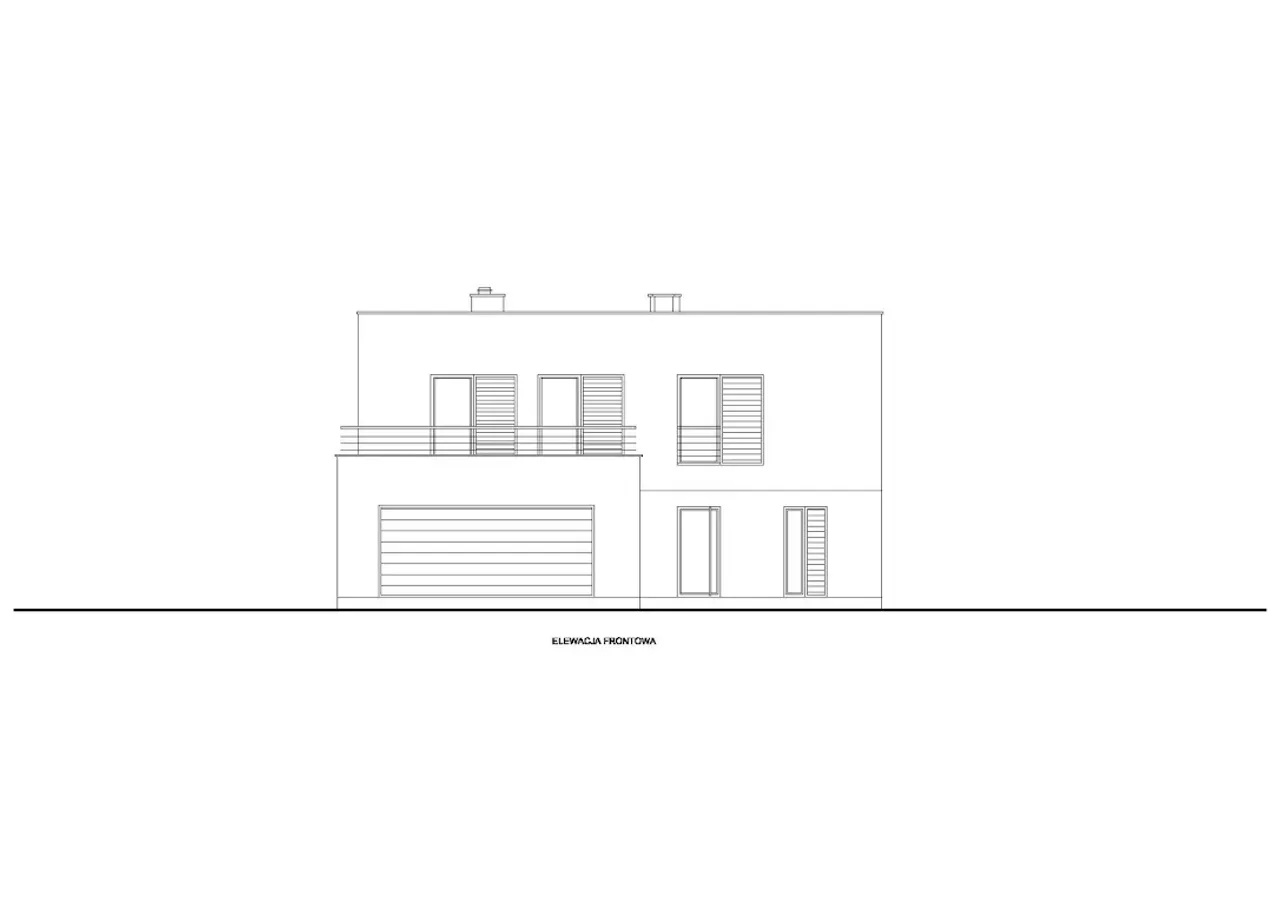

- elewacje

- rzuty wszystkich kondygnacji

- więźba wraz z zestawieniem drewna

- rzut dachu oraz zestawienie stolarki otworowej

Na rysunkach konstrukcyjnych pokazane są:

- fundamenty wraz z przekrojami szczegółowymi

- rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy

W części instalacji sanitarnych zawarte są:

- rzuty kondygnacji z poszczególnymi instalacjami oraz rozwinięcia

Projekt instalacji elektrycznych obejmuje:

- rozdzielnicę budynku

- lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

5099.00zł

Rzuty gotowego projektu domu Charyzmatyczny D17 Wariant

1. Powierzchnia	137,22 m²
2. Wiatrołap	3,21 m²
3. Garderoba	3,17 m²
4. Przedsionek	3,85 m²
5. Gabinet	12,64 m²
6. Kuchnia	13,96 m²
7. Salon + jadalnia	45,50 m²
8. Schody	3,02 m²
9. łazienka	3,72 m²
10. Pom. techniczne	12,52 m²
11. Garaż	35,63 m²

1. Powierzchnia	72,04 m²
2. Korytarz	12,02 m²
3. Pokój	11,58 m²
4. Pokój	11,45 m²
5. Pralnia	3,99 m²
6. Pokój	15,77 m²
7. Garderoba	8,19 m²
8. łazienka	4,31 m²
9. łazienka	4,73 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Charyzmatyczny D17 Wariant

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Charyzmatyczny D17 Wariant

Parametry Techniczne gotowego projektu domu Charyzmatyczny D17 Wariant

Pow. użytkowa 161.11 m²

Ilość pokoi 5

Powierzchnia zabudowy 173.26 m²

Kondygnacje piętrowy

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 20.14 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Wysokość budynku 6.59 m

Długość działki 24.94 m

Styl budynku nowoczesny

Liczba łazieniek 3

Strop żelbetowy

Kominek kominek w projekcie

Kąt nachylenia dachu 2 °

Kalenica bez znaczenia

Szerokość budynku 12.64 m

Rodzaj garażu z przodu

Kotłownia duża kotłownia

Funkcje dodatkowe z pralnią

Długość budynku 15.94 m

Rodzaj dachu płaski

Piwnica bez podpiwniczenia

Kubatura 590.01 m³

Koszty budowy 400-450 tys., tylko z kosztorysem

Pow. użytkowa 161.11 m²

Powierzchnia zabudowy 173.26 m²

Garaż 2 stanowiska

Szerokość działki 20.14 m

Typ domu jednorodzinny całoroczny

Długość działki 24.94 m

Liczba łazieniek 3

Kominek kominek w projekcie

Kalenica bez znaczenia

Rodzaj garażu z przodu

Funkcje dodatkowe z pralnią

Rodzaj dachu płaski

Kubatura 590.01 m³

Ilość pokoi 5

Kondygnacje piętrowy

Technologia murowany

Obiekt dom

Wysokość budynku 6.59 m

Styl budynku nowoczesny

Strop żelbetowy

Kąt nachylenia dachu 2 °

Szerokość budynku 12.64 m

Kotłownia duża kotłownia

Długość budynku 15.94 m

Piwnica bez podpiwniczenia

Koszty budowy 400-450 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu Charyzmatyczny D17 Wariant

Fundamenty: żelbetowe monolityczne.; Ściany fundamentowe: bloczki betonowe.; Ściany konstrukcyjne: silikaty.; Ściany działowe: pustaki ceramiczne o gr. 11,5 cm.; Stropy: żelbetowe monolityczne.; Dach: stropodach płaski żelbetowy monolityczny.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ 3 x Projekt techniczny ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Charyzmatyczny D17 Wariant

Stan surowy zamknięty 303000 zł

Stan deweloperski 428000 zł

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
