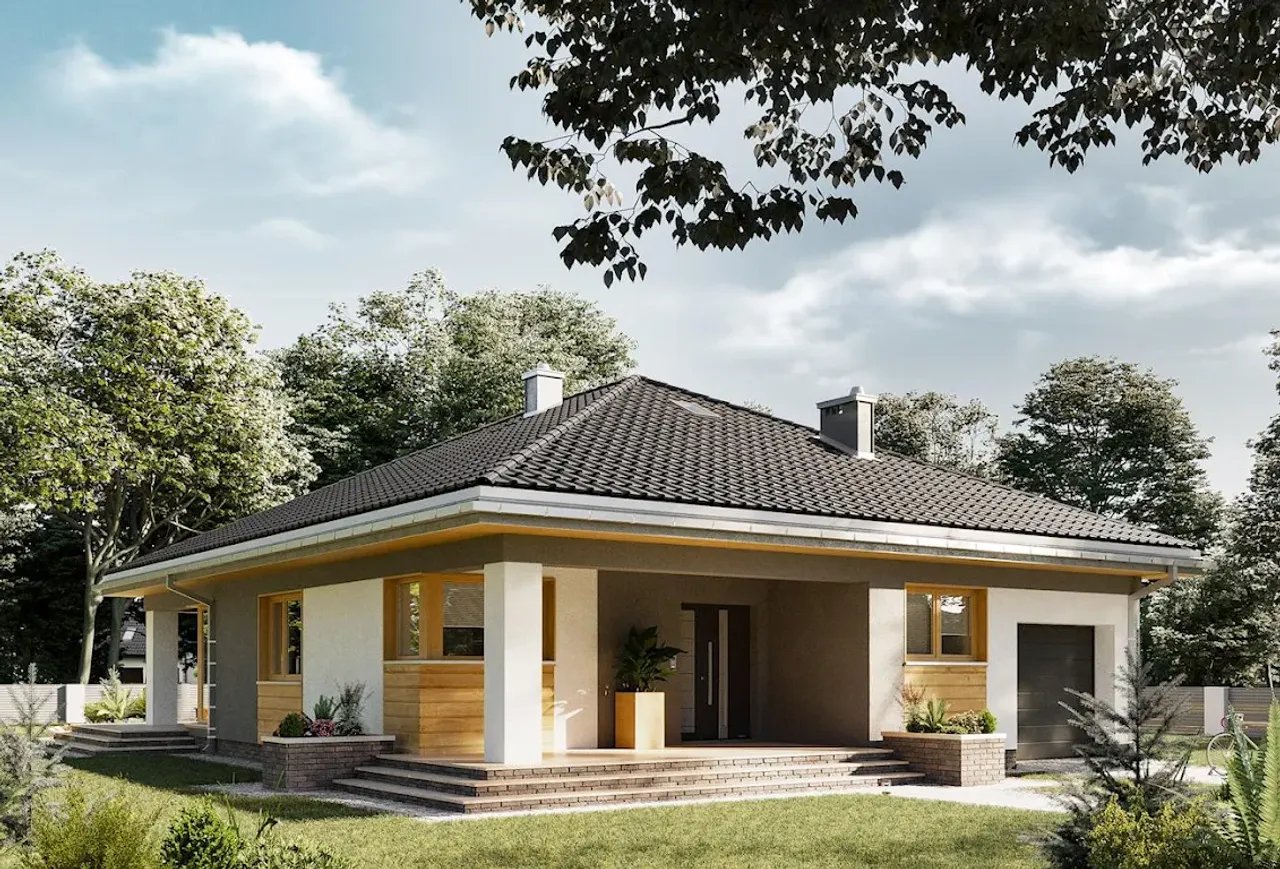

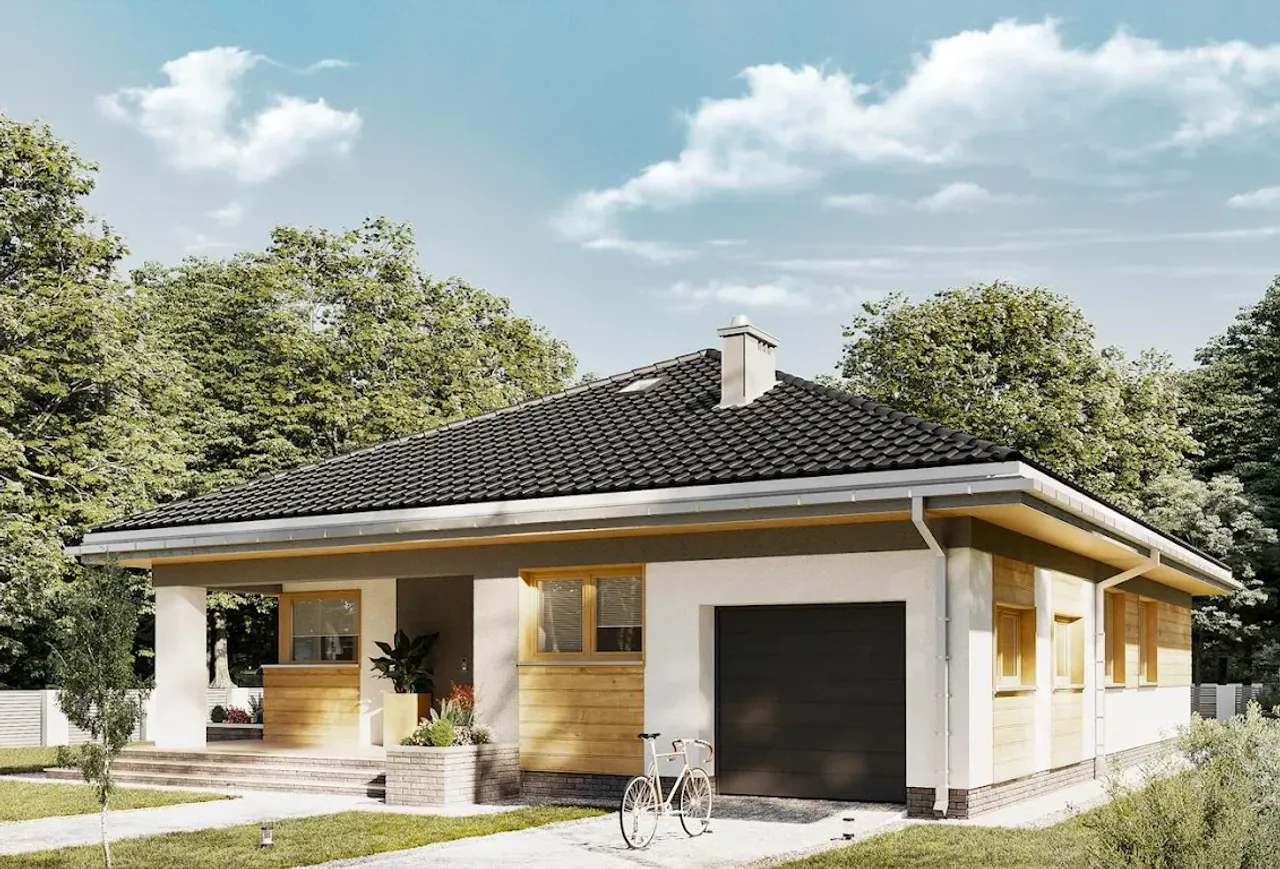

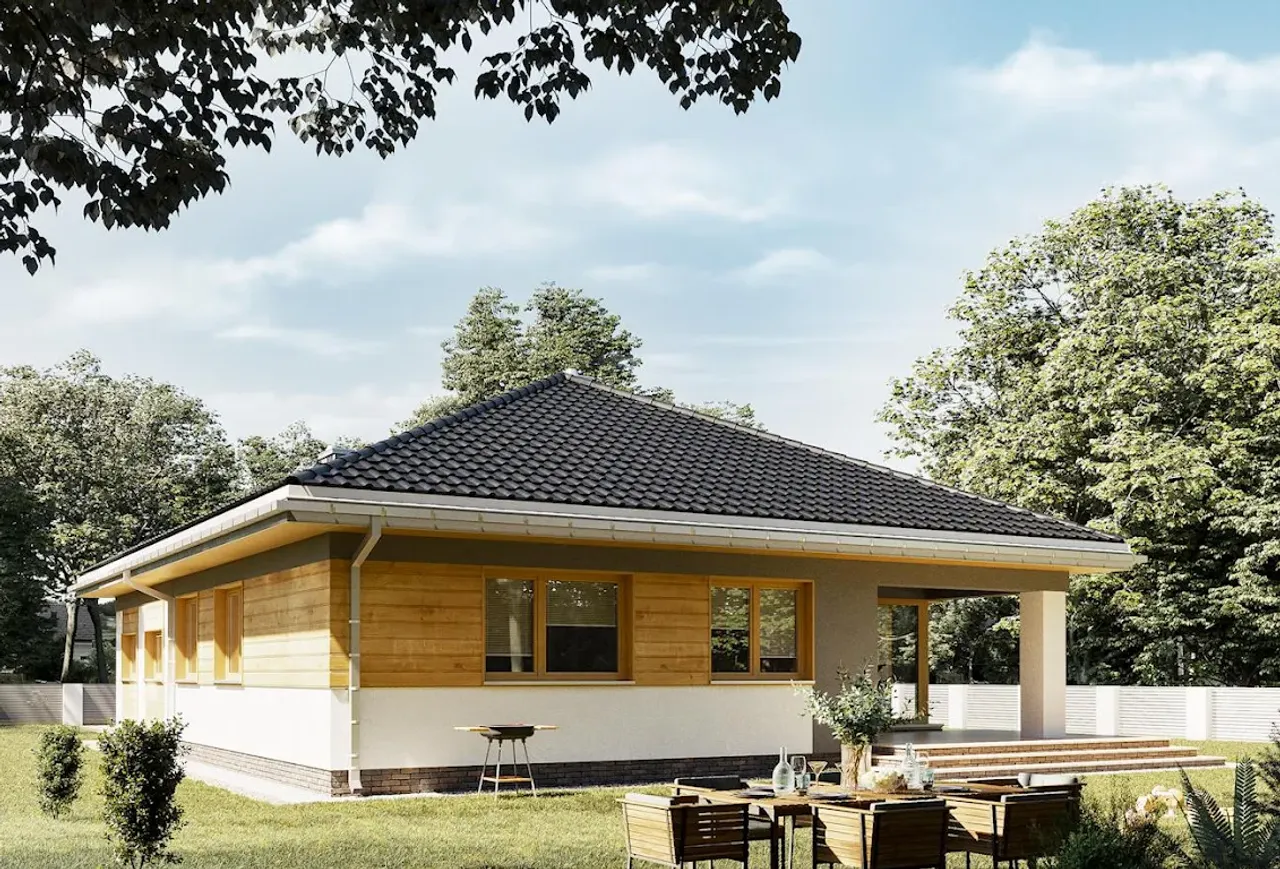

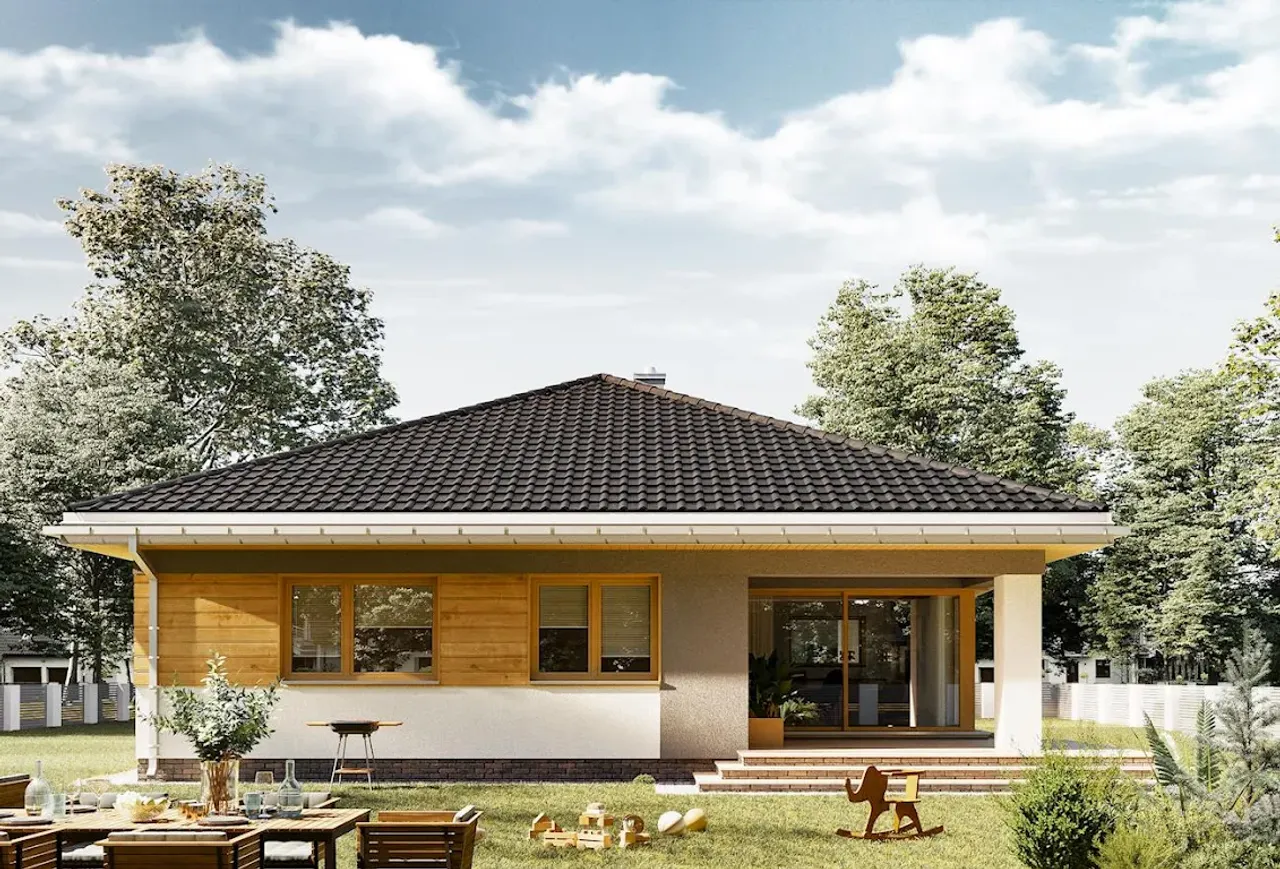

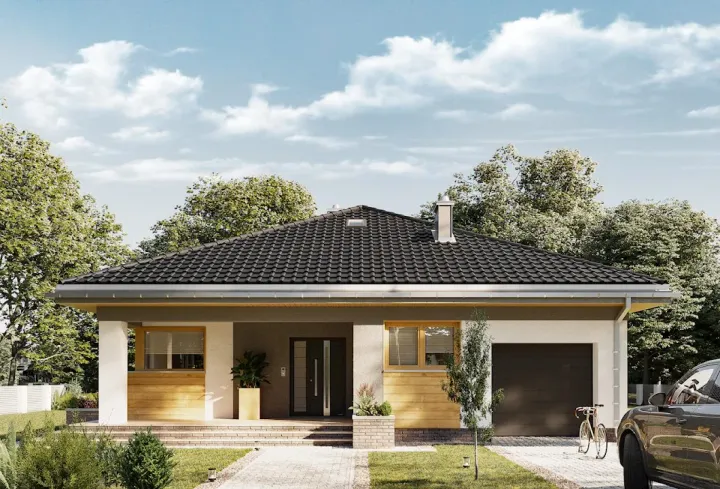

Gotowy projekt domu Blanka Nano

ID: 25087
3640 2025-05-01
TANIEJ 350 zł do 25.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
3640 zł
(3990 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 3640 zł
3640 2025-05-01
  • Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu Blanka Nano

Blanka Nano
1. Garaż 18,00 m²
2. Hol 3,10 m²
3. Kotłownia + pralnia 9,00 m²
4. Kuchnia 9,70 m²
5. łazienka 4,80 m²
6. łazienka 3,40 m²
7. Pokój 10,50 m²
8. Pokój 9,90 m²
9. Pokój 9,90 m²
10. Pokój dzienny 26,80 m²
11. Przedpokój 9,70 m²
12. Sień 4,00 m²
13. Spiżarka 2,40 m²
14. Sypialnia 12,70 m²
Blanka Nano
Blanka Nano

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Blanka Nano

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Blanka Nano

Parametry Techniczne gotowego projektu domu Blanka Nano

Ilość pokoi 5
Pow. użytkowa 106.9 m²
Powierzchnia zabudowy 166.9 m²
Kondygnacje parterowy
Garaż 1 stanowisko
Technologia murowany
Szerokość działki 20.4 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Styl budynku nowoczesny
Kominek kominek w projekcie
Szerokość budynku 12.4 m
Kotłownia duża kotłownia
Kąt nachylenia dachu 25 °
Strop drewniany
Długość budynku 15.6 m
Piwnica bez podpiwniczenia
Kalenica prostopadła do drogi
Kubatura 795 m³
Rodzaj garażu w bryle
Powierzchnia dachu 256.7 m²
Rodzaj dachu wielospadowy
Długość działki 23.6 m
Wysokość budynku 6.8 m
Przechowywanie w kuchni spiżarnia
Bryła budynku plan litery T
Liczba łazieniek 2
Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Blanka Nano

Technologia i konstrukcja: murowana – beton komórkowy.; Ściany zewnętrzne: bloczki SOLBET Optimal gr. 24 cm + docieplenie płyty styropianowe lub płyty izolacyjne firmy GÓR-STAL gr. 15.; Ściany wewnętrzne: konstrukcyjne: bloczki SOLBET Optimal gr. 24 cm działowe: bloczki SOLBET Optimal gr. 12 cm.; Strop: drewniany alternatywnie strop VECTOR firmy Konbet Poznań.; Konstrukcja dachu: wiązary MITEK.; Rodzaj schodów: brak.; Typ ogrzewania: kocioł na gaz.; Wentylacja: mechaniczna.; Wykończenie: Pokrycie dachu: dachówka ceramiczna firmy CREATON.; Elewacja: tynki firmy SICHER BAUTECHNIK.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Blanka Nano

Stan surowy zamknięty 212500 zł
powierzchnia
Stan deweloperski 295000 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Blanka Nano

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

[Archeton] Kosztorys wersja elektroniczna (450 zł)

[Archeton] Kosztorys wersja drukowana (260 zł)

[Archeton] Dodatkowy egzemplarz projektu (550 zł)

[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

[Archeton] Paliwo stałe + charakterysytka (500 zł)

[Archeton] Architektura w pdf (0 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Blanka Nano

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
