161.46 m²

piętrowy

1 stanowisko

murowany

Gotowy projekt domu BK-18 segment

ID: 33281

4599 2025-04-08

TANIEJ 400 zł

Projekt zgodny z aktualnymi przepisami WT2021

4599 zł

(4999 zł brutto)

Najniższa cena z 30 dni przed obniżką: 4999 zł

4599 2025-04-08

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

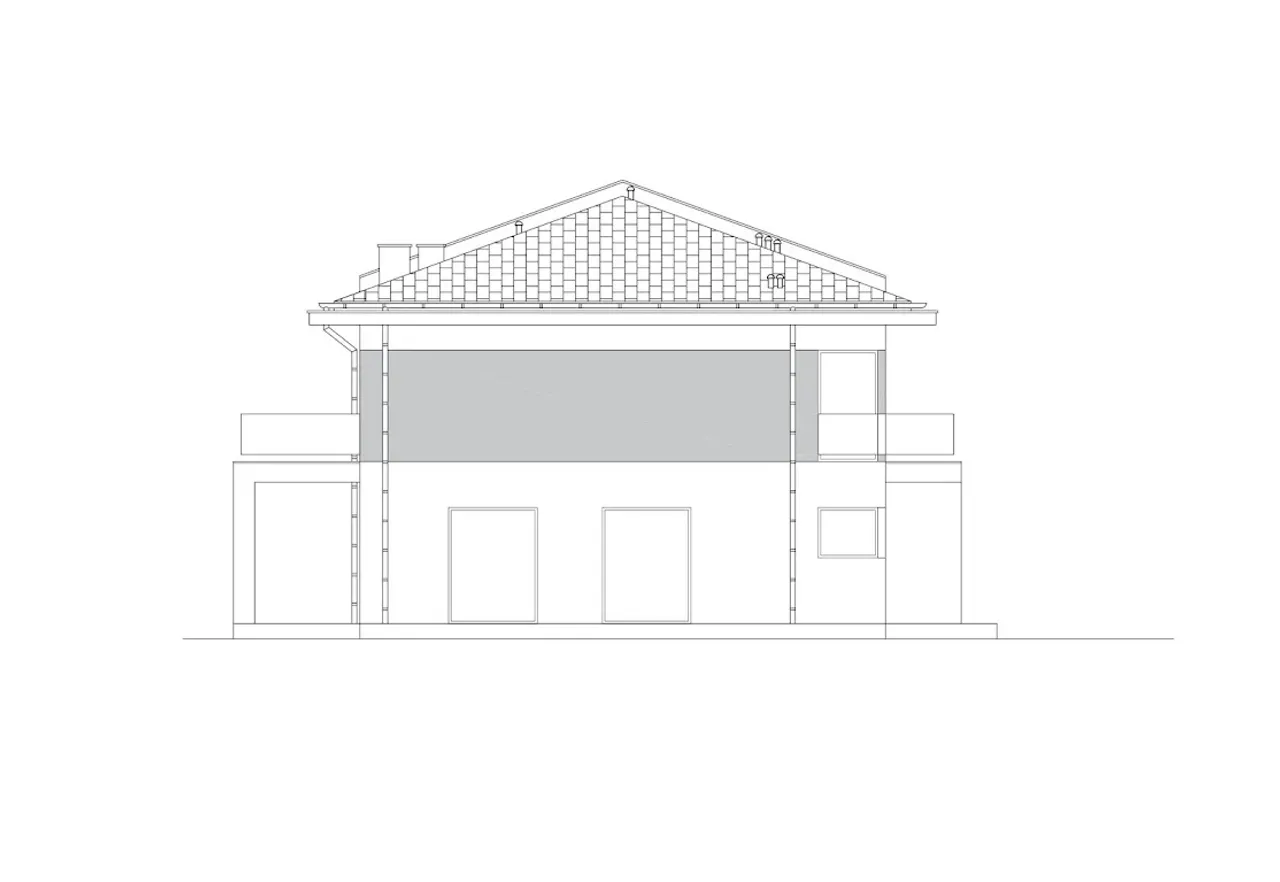

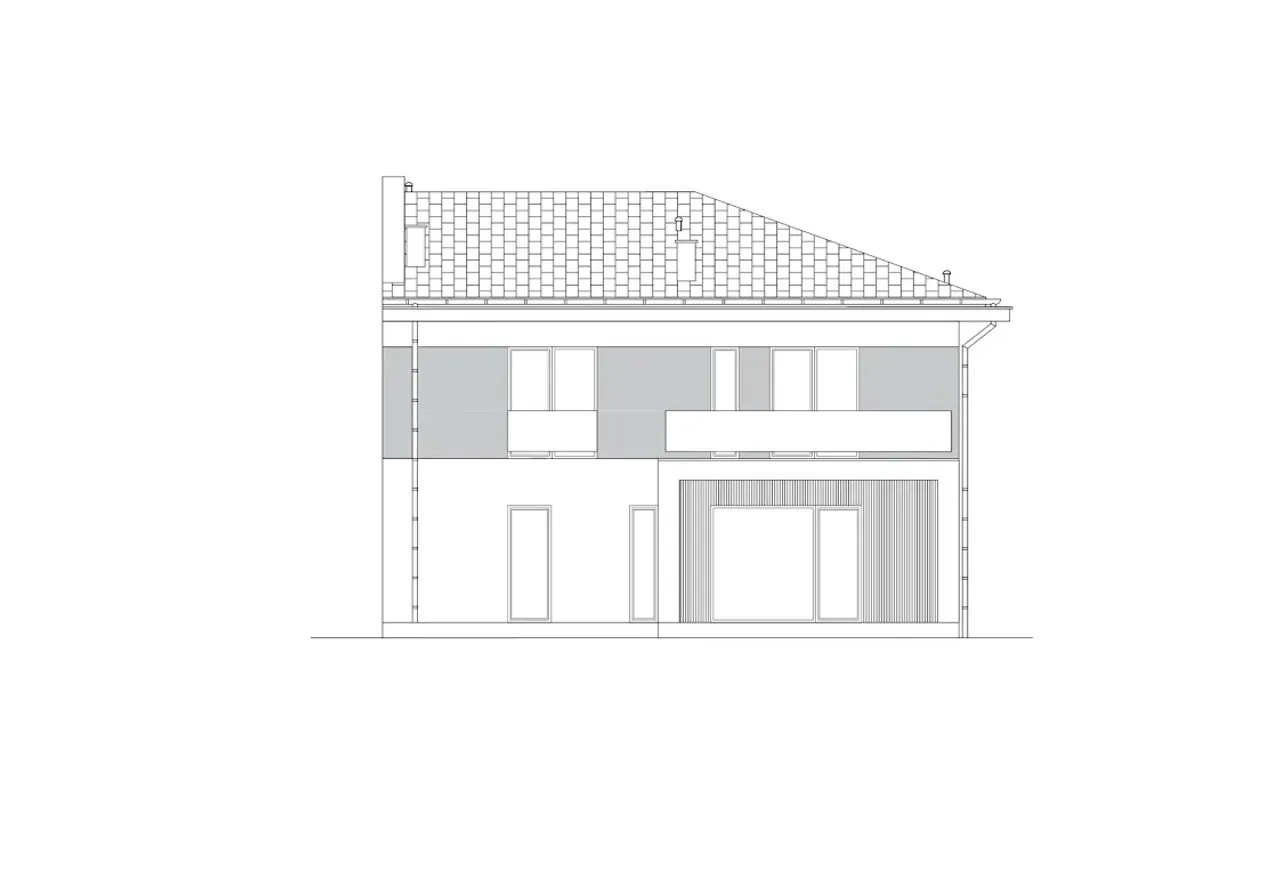

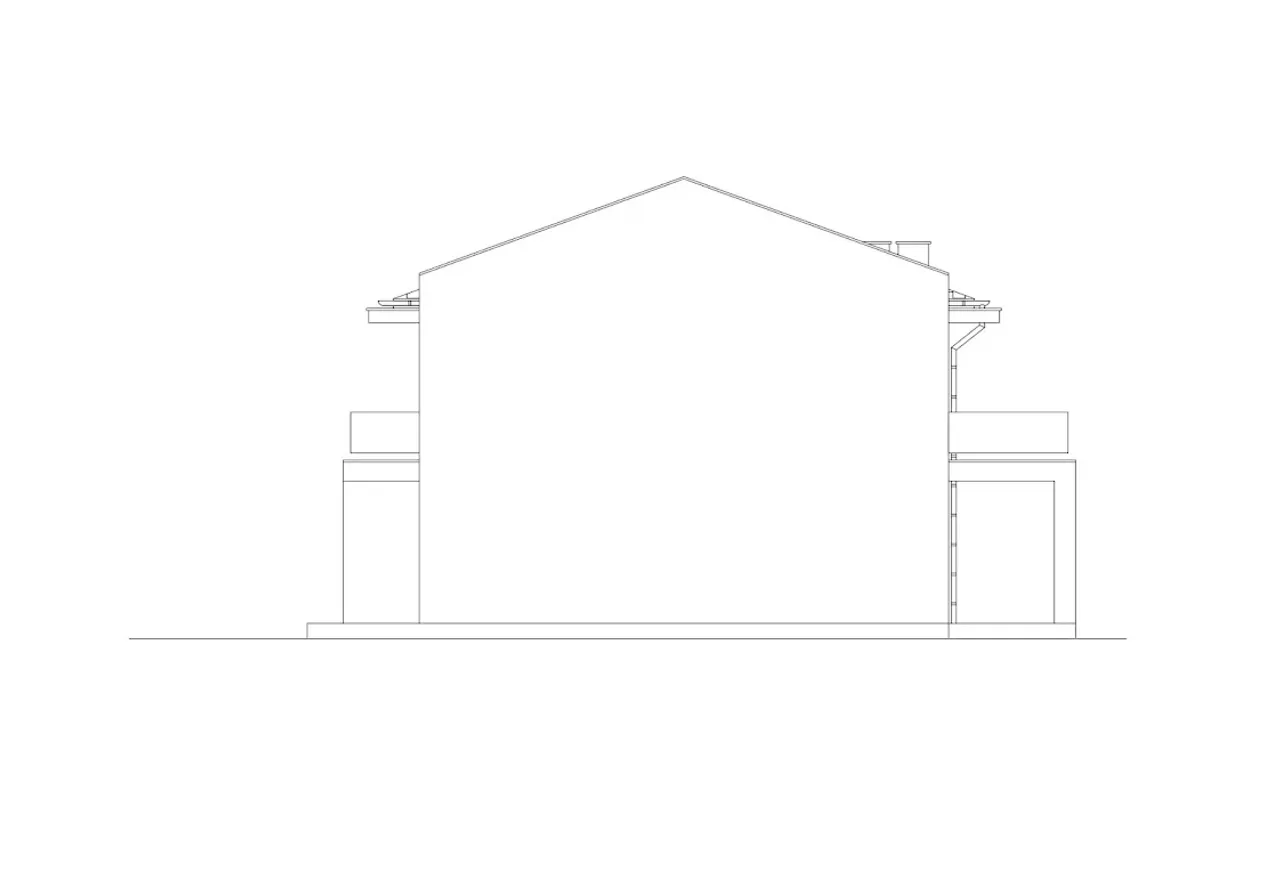

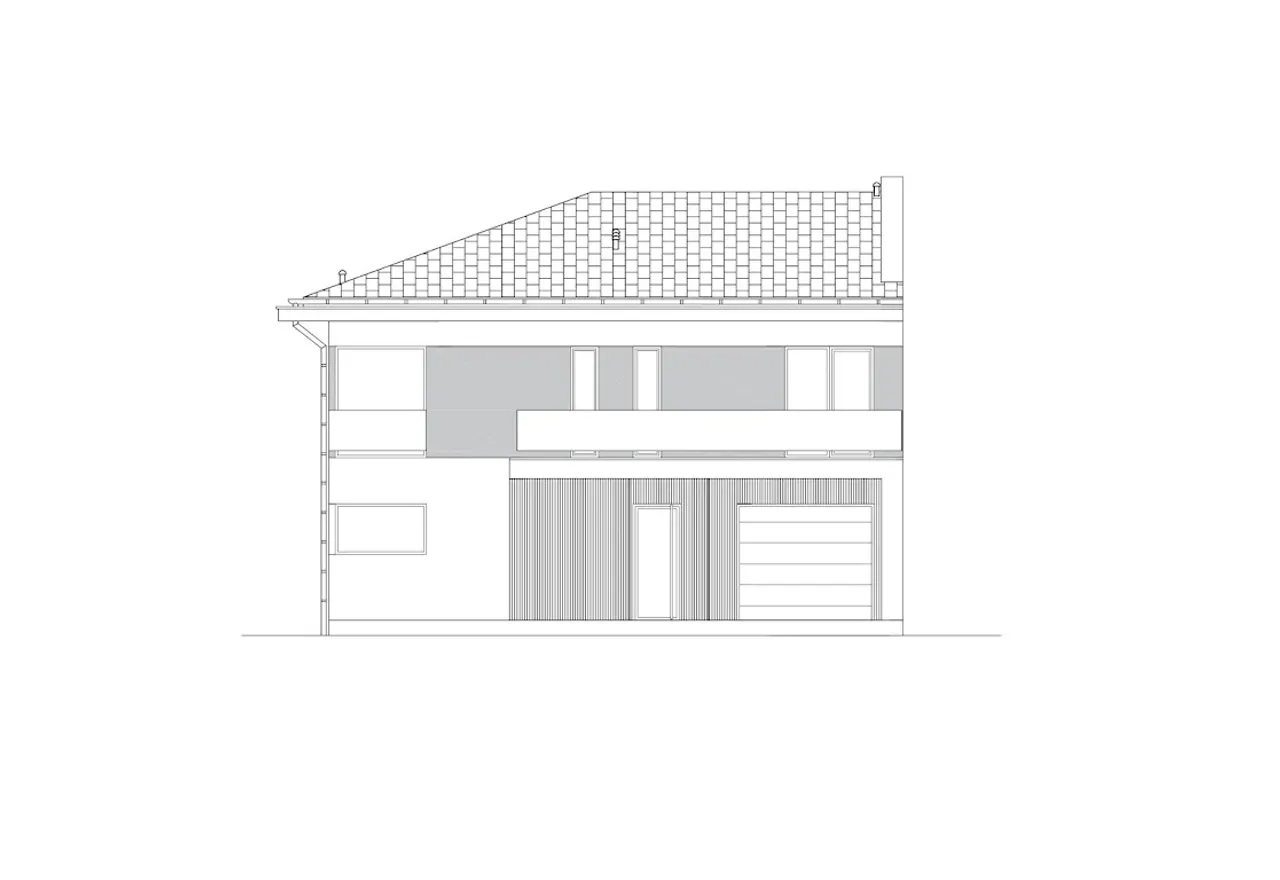

- elewacje

- rzuty wszystkich kondygnacji

- więźba wraz z zestawieniem drewna

- rzut dachu oraz zestawienie stolarki otworowej

Na rysunkach konstrukcyjnych pokazane są:

- fundamenty wraz z przekrojami szczegółowymi

- rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy

W części instalacji sanitarnych zawarte są:

- rzuty kondygnacji z poszczególnymi instalacjami oraz rozwinięcia

Projekt instalacji elektrycznych obejmuje:

- rozdzielnicę budynku

- lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4599.00zł

Rzuty gotowego projektu domu BK-18 segment

1. Wiatrołap	3,01 m²
2. Korytarz	7,39 m²
3. Kuchnia	9,70 m²
4. Spiżarnia	3,03 m²
5. Salon + jadalnia	36,18 m²
6. łazienka	5,14 m²
7. Schody	6,36 m²
8. Pom. techniczne	8,26 m²
9. Garaż	15,16 m²
10. Taras	11,64 m²

1. Korytarz	12,77 m²
2. Pokój	14,41 m²
3. łazienka	6,90 m²
4. Garderoba	2,05 m²
5. Pralnia	3,70 m²
6. Pokój	15,66 m²
7. Pokój	16,54 m²
8. Garderoba	4,41 m²
9. Pokój	14,22 m²
10. Balkon	10,10 m²
11. Balkon	9,58 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: BK-18 segment

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu BK-18 segment

Parametry Techniczne gotowego projektu domu BK-18 segment

Ilość pokoi 5

Pow. użytkowa 161.46 m²

Powierzchnia zabudowy 118.87 m²

Kondygnacje piętrowy

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 18.34 m

Obiekt dom

Typ domu bliźniak i dwurodzinny

Wysokość budynku 8.78 m

Kalenica równoległa do drogi

Długość działki 21.4 m

Styl budynku nowoczesny

Liczba łazieniek 2

Kąt nachylenia dachu 20 °

Szerokość budynku 11.34 m

Rodzaj dachu wielospadowy

Kominek kominek w projekcie

Długość budynku 14.4 m

Piwnica bez podpiwniczenia

Kubatura 534.7 m³

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 118.87 m²

Garaż 1 stanowisko

Szerokość działki 18.34 m

Typ domu bliźniak i dwurodzinny

Kalenica równoległa do drogi

Styl budynku nowoczesny

Kąt nachylenia dachu 20 °

Rodzaj dachu wielospadowy

Długość budynku 14.4 m

Kubatura 534.7 m³

Pow. użytkowa 161.46 m²

Kondygnacje piętrowy

Technologia murowany

Obiekt dom

Wysokość budynku 8.78 m

Długość działki 21.4 m

Liczba łazieniek 2

Szerokość budynku 11.34 m

Kominek kominek w projekcie

Piwnica bez podpiwniczenia

Koszty budowy 350-400 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu BK-18 segment

Fundamenty: ławy fundamentowe żelbetowe monolityczne.; Ściany fundamentowe: bloczki betonowe.; Ściany konstrukcyjne: pustaki gazobetonowe o grubości 24 cm.; Ściany działowe: pustaki gazobetonowe o grubości 12 cm.; Stropy: żelbetowe monolityczne.; Dach: kopertowy pokryty blachodachówką.; Wentylacja: grawitacyjna.; Rodzaj ogrzewania: ogrzewanie gazowe – podłogowe. Przygotowanie C.W.U. – pompa ciepła powietrze-woda.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ 3 x Projekt techniczny ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu BK-18 segment

Stan surowy zamknięty 298500 zł

Stan deweloperski 396500 zł

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
