137.55 m²

parterowy+poddasze

1 stanowisko

murowany

Gotowy projekt domu BERNARD

ID: 14147

2850 2025-05-06

2850 zł

Projekt wymaga dostosowania do aktualnych przepisów.

Promocja GRATISOWA do 04.05.2025 ➞ sprawdź zasady
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

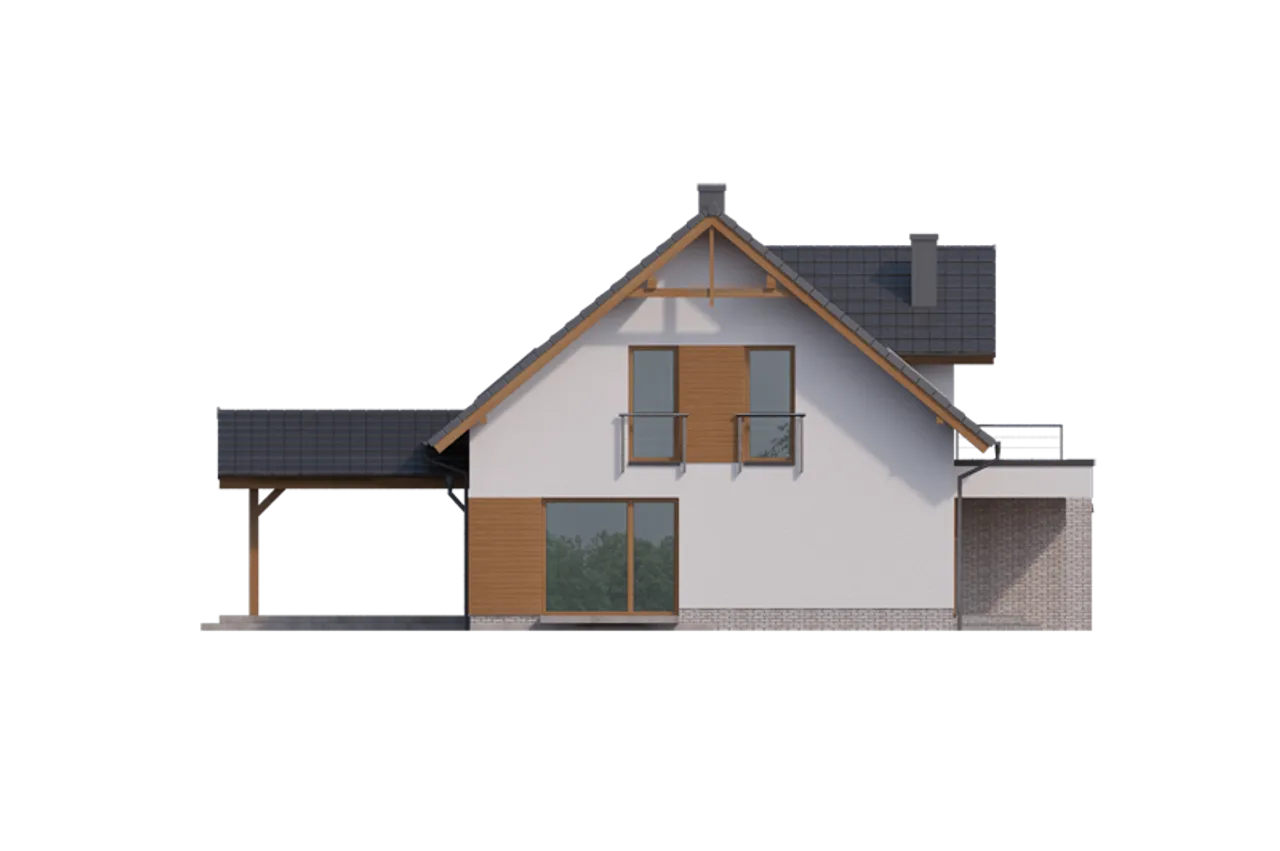

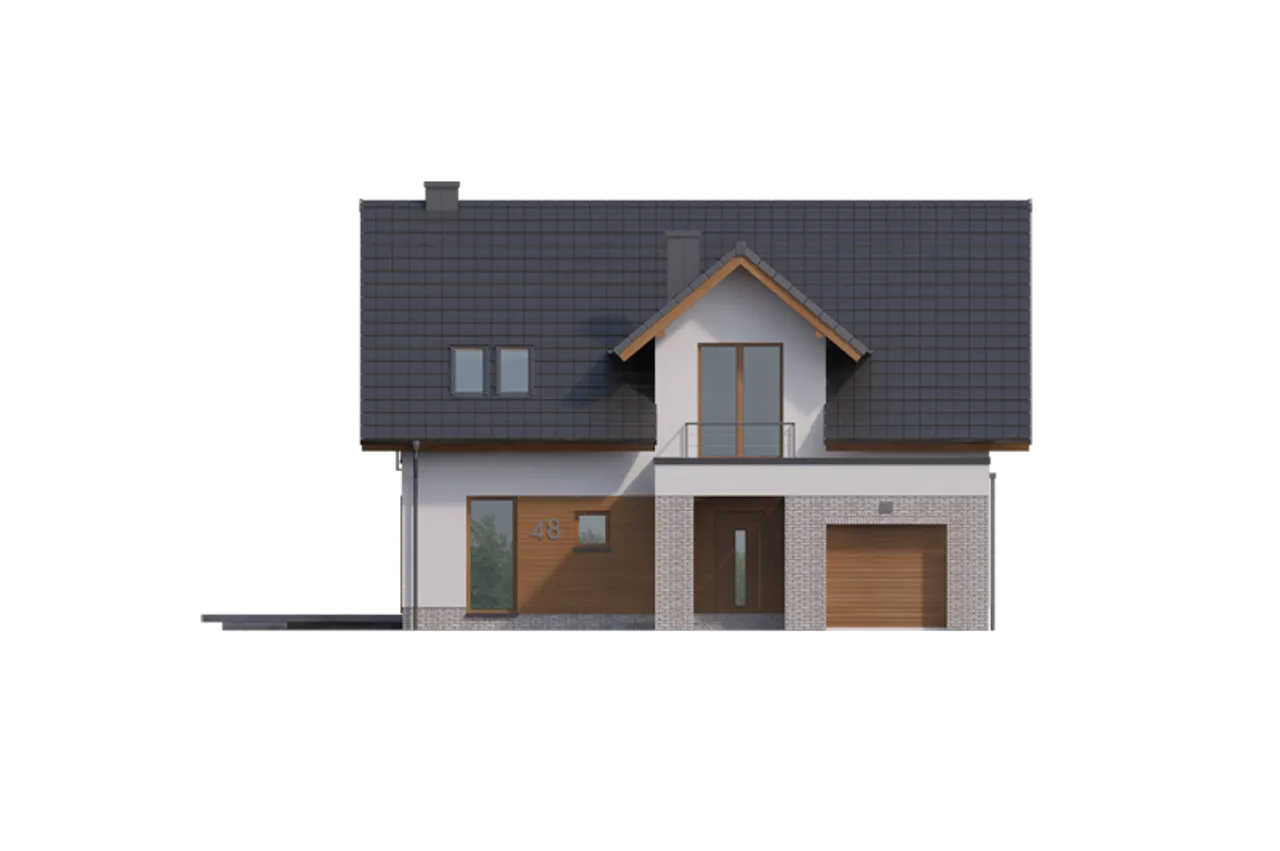

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

2850 zł

Rzuty gotowego projektu domu BERNARD

1. Wiatrołap	3,57 m²
2. Hall	8,12 m²
3. Kuchnia	14,36 m²
4. Spiżarnia	1,10 m²
5. Salon z jadalnią	35,83 m²
6. Pokój	10,07 m²
7. Wc	1,77 m²
8. Pom. gosp.	3,55 m²
9. Garaż	18,92 m²

1. Powierzchnia	62,81 m²
2. Hall	8,41 m²
3. Pokój	12,09 m²
4. Garderoba	3,45 m²
5. Pokój	15,87 m²
6. Pokój	15,87 m²
7. łazienka	7,12 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: BERNARD

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu BERNARD

Parametry Techniczne gotowego projektu domu BERNARD

Pow. użytkowa 137.55 m²

Powierzchnia zabudowy 153.84 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 18.78 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Funkcje dodatkowe z antresolą

Długość budynku 16.98 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Kubatura 507.14 m³

Przechowywanie w kuchni spiżarnia

Powierzchnia dachu 237.89 m²

Długość działki 23.98 m

Styl budynku nowoczesny

Wysokość budynku 8.57 m

Kąt nachylenia dachu 40 °

Kalenica równoległa do drogi

Szerokość budynku 11.78 m

Rodzaj garażu w bryle

Kominek kominek w projekcie

Koszty budowy 300-350 tys., tylko z kosztorysem

Pow. użytkowa 137.55 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Funkcje dodatkowe z antresolą

Rodzaj dachu dwuspadowy

Kubatura 507.14 m³

Powierzchnia dachu 237.89 m²

Styl budynku nowoczesny

Kąt nachylenia dachu 40 °

Szerokość budynku 11.78 m

Kominek kominek w projekcie

Powierzchnia zabudowy 153.84 m²

Garaż 1 stanowisko

Szerokość działki 18.78 m

Typ domu jednorodzinny całoroczny

Długość budynku 16.98 m

Piwnica bez podpiwniczenia

Przechowywanie w kuchni spiżarnia

Długość działki 23.98 m

Wysokość budynku 8.57 m

Kalenica równoległa do drogi

Rodzaj garażu w bryle

Koszty budowy 300-350 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu BERNARD

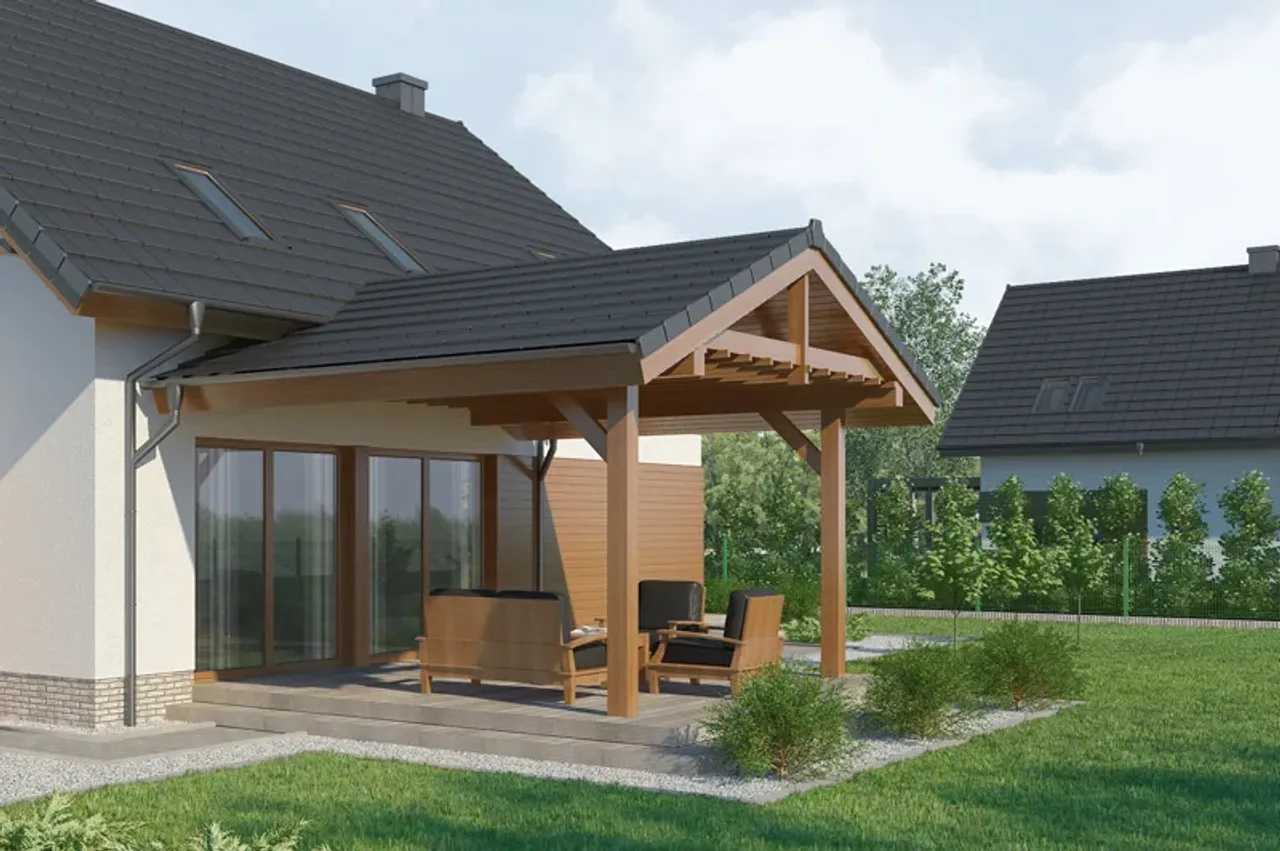

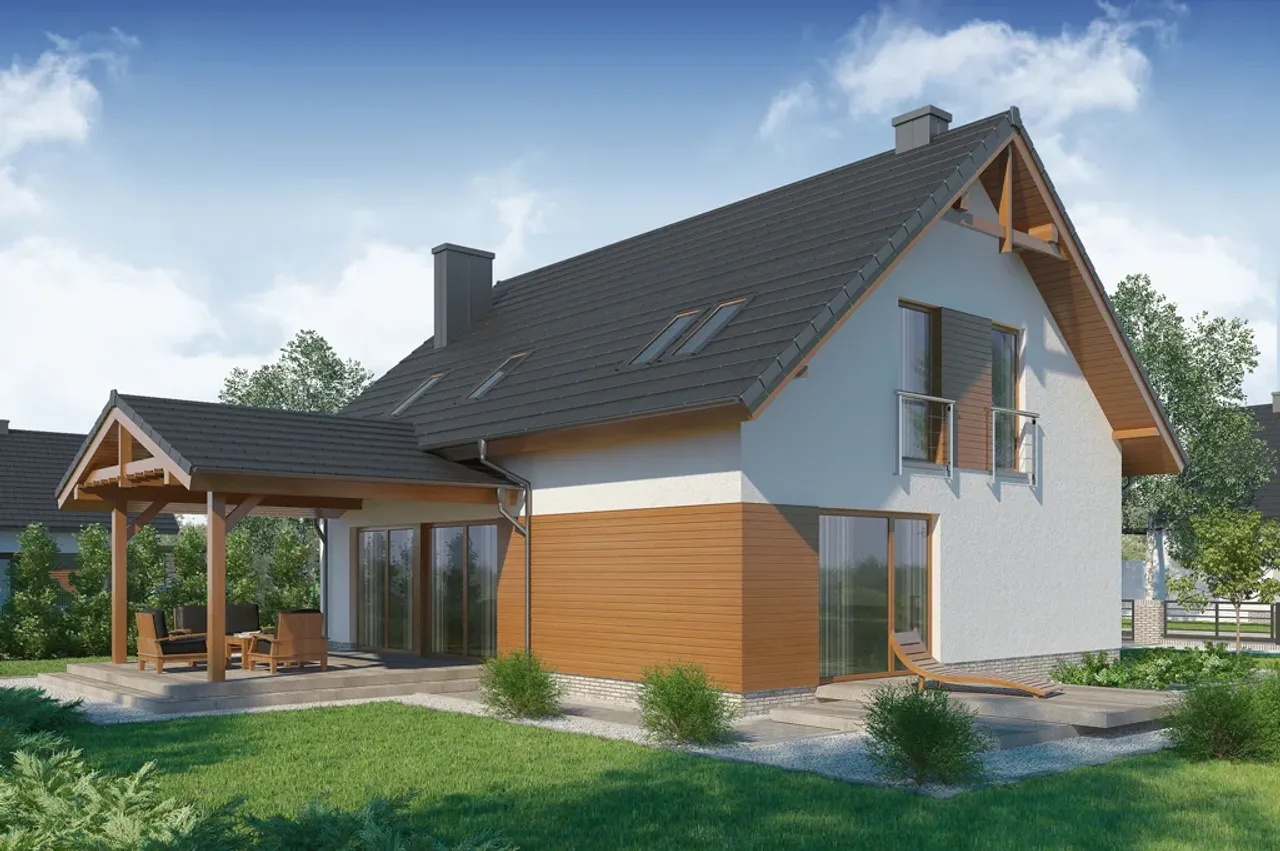

Projekt Bernard to wersja projektu Bernard 2 , z garażem jednostanowiskowym, bez dużej kotłowni. Projekt doskonale nadaje się dla 4-5 osobowej rodziny. Na poddaszu trzy pokoje sypialniane, w tym jeden z wyjściem na taras, duża łazienka. Na parterze duża przestrzeń dzienna czyli salon z kuchnią i jadalnią na otwartym open space, gabinet/pokój , pomieszczenie gospodarcze i niewielkie WC. Funkcji gospodarczych dopełnia jednostanowiskowy garaż, do którego przejście możliwe jest przez bramę wjazdową jak i przez hall wejściowy do domu. Dom Bernard będzie miał dwa tarasy dostępne z salonu i z jadalni, ten drugi - większy będzie tarasem zadaszonym.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.
