132.84 m²

parterowy+poddasze

1 stanowisko

murowany

Gotowy projekt domu Ares II

ID: 1150

4249 2025-04-08

TANIEJ 250 zł

Projekt zgodny z aktualnymi przepisami WT2021

4249 zł

(4499 zł brutto)

Najniższa cena z 30 dni przed obniżką: 4499 zł

4249 2025-04-08

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:
- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

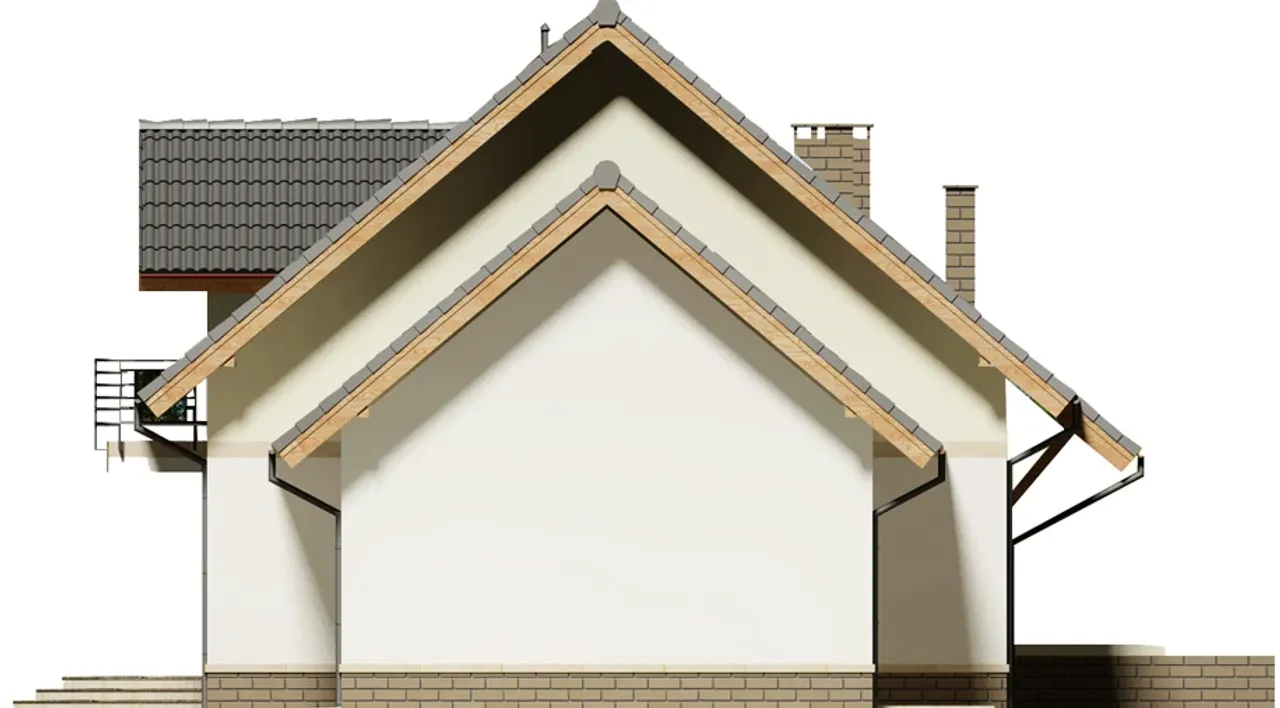

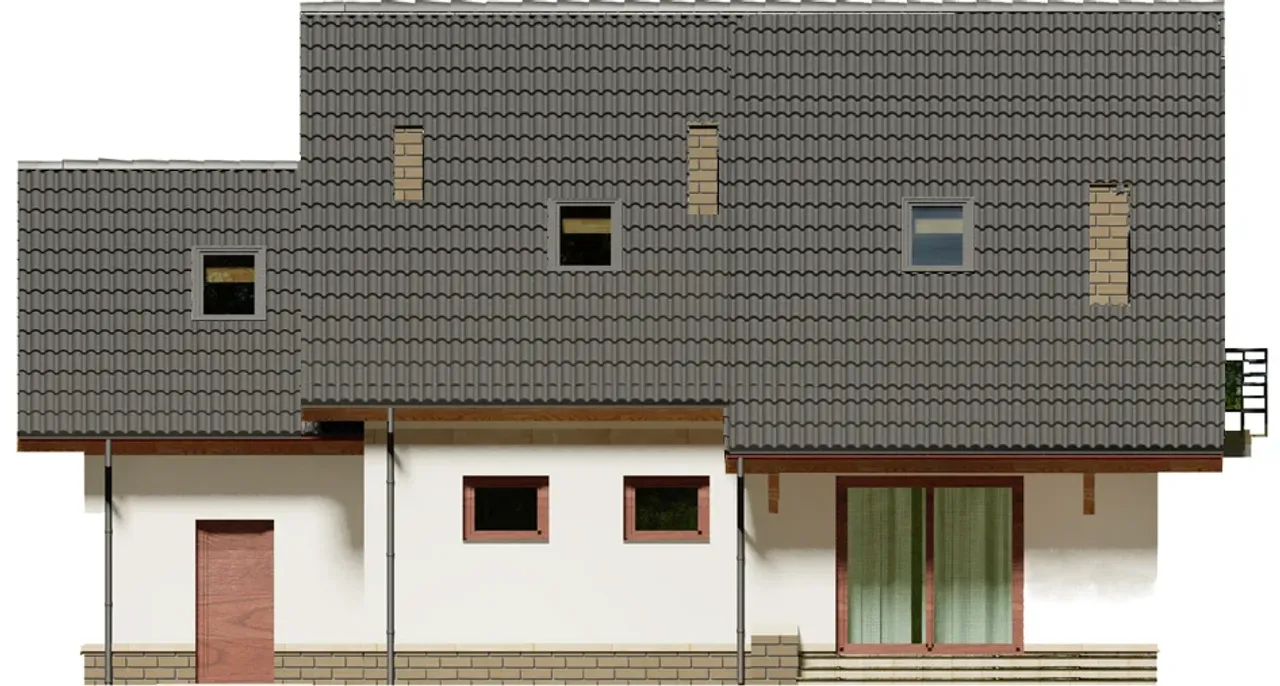

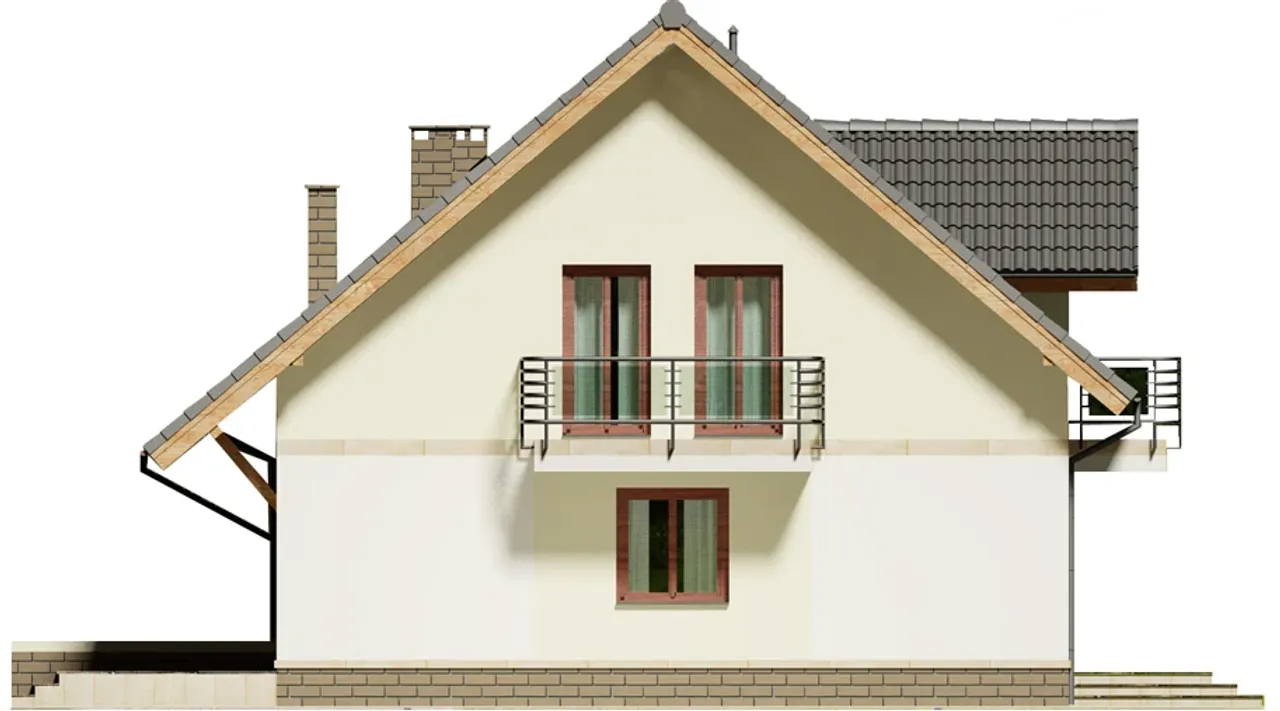

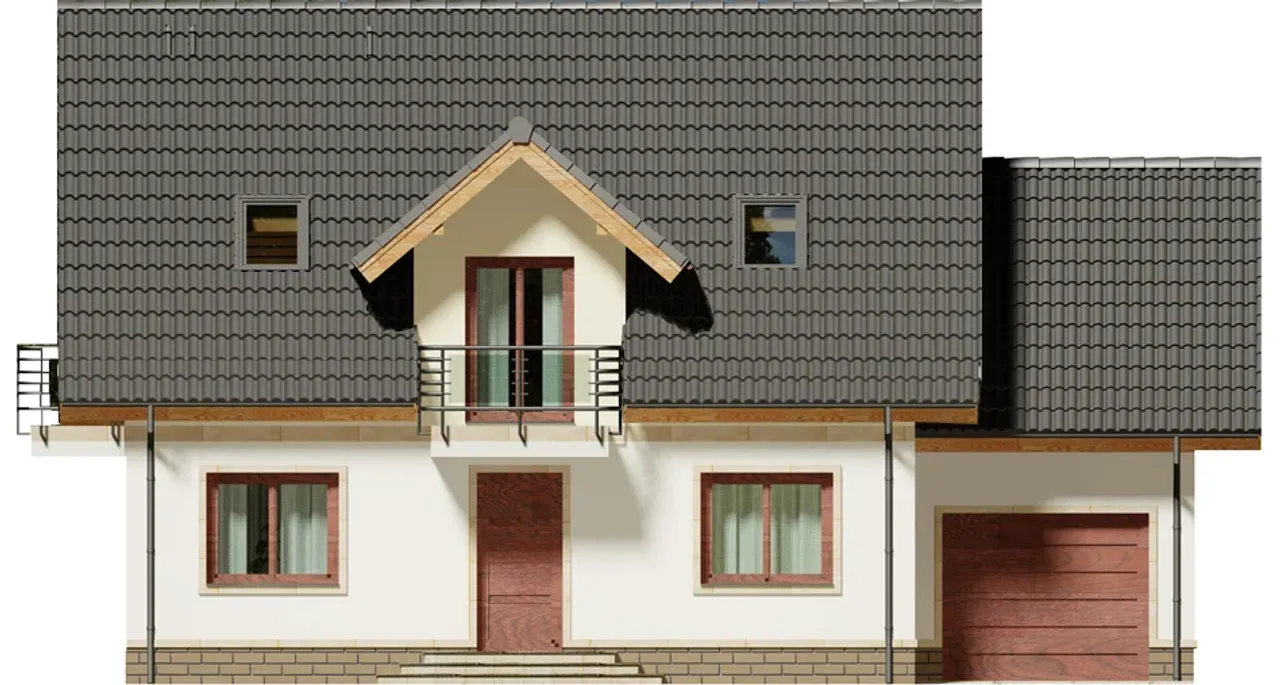

- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4249.00zł

Rzuty gotowego projektu domu Ares II

1. Powierzchnia	78,34 m²
2. Wiatrołap	4,20 m²
3. Hol	3,94 m²
4. Spiżarnia	2,02 m²
5. Kuchnia	9,59 m²
6. Salon + jadalnia	26,15 m²
7. Komunikacja	8,42 m²
8. łazienka	2,97 m²
9. Pom. gospodarcze	2,16 m²
10. Kotłownia	8,34 m²
11. Pokój	10,55 m²
12. Garaż	18,60 m²

1. Powierzchnia	54,50 m²
2. Komunikacja	7,02 (7,02) m²
3. Pokój	14,60 (19,72) m²
4. Pokój	11,63 (16,48) m²
5. Pokój	10,77 (15,44) m²
6. Garderoba	3,45 (6,00) m²
7. łazienka	7,03 (10,16) m²
8. Strych	11,02 (18,60) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Ares II

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Ares II

Parametry Techniczne gotowego projektu domu Ares II

Ilość pokoi 5

Pow. użytkowa 132.84 m²

Powierzchnia zabudowy 123.32 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 20.74 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kominek kominek w projekcie

Szerokość budynku 13.74 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 40 °

Strop gęstożebrowy

Długość budynku 9.84 m

Piwnica bez podpiwniczenia

Kalenica równoległa do drogi

Kubatura 784.1 m³

Rodzaj garażu przyklejony

Funkcje dodatkowe ze strychem

Powierzchnia dachu 235.08 m²

Rodzaj dachu dwuspadowy

Długość działki 18.34 m

Wysokość budynku 8.57 m

Przechowywanie w kuchni spiżarnia

Bryła budynku prosta bryła

Liczba łazieniek 2

Styl budynku tradycyjny

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 123.32 m²

Garaż 1 stanowisko

Szerokość działki 20.74 m

Typ domu jednorodzinny całoroczny

Szerokość budynku 13.74 m

Kąt nachylenia dachu 40 °

Długość budynku 9.84 m

Kalenica równoległa do drogi

Rodzaj garażu przyklejony

Powierzchnia dachu 235.08 m²

Długość działki 18.34 m

Przechowywanie w kuchni spiżarnia

Liczba łazieniek 2

Koszty budowy 300-350 tys., tylko z kosztorysem

Pow. użytkowa 132.84 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Kominek kominek w projekcie

Kotłownia duża kotłownia

Strop gęstożebrowy

Piwnica bez podpiwniczenia

Kubatura 784.1 m³

Funkcje dodatkowe ze strychem

Rodzaj dachu dwuspadowy

Wysokość budynku 8.57 m

Bryła budynku prosta bryła

Styl budynku tradycyjny

Nasze prawdziwe opinie z Google

Opis projektu domu Ares II

Projekt domu Ares II to dom z poddaszem z wbudowanym garażem jednostanowiskowym. Na parterze domu znajdują się wiatrołap, przestronny salon z jadalnią, kuchnia ze spiżarnią, gabinet, kotłownia oraz wc. Na poddaszu mieszczą się trzy wygodne sypialnie, w tym jedna z własną garderobą, pokój rekreacyjny oraz ogólnodostępna łazienka. Projekt domu Ares II jest przestronny i funkcjonalny.

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego.; Ściany wewnętrzne: z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: gęstożebrowy – TERIVA.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa.; Ogrzewanie: gazowe.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.
