133.01 m²

parterowy+poddasze

bez garażu

murowany

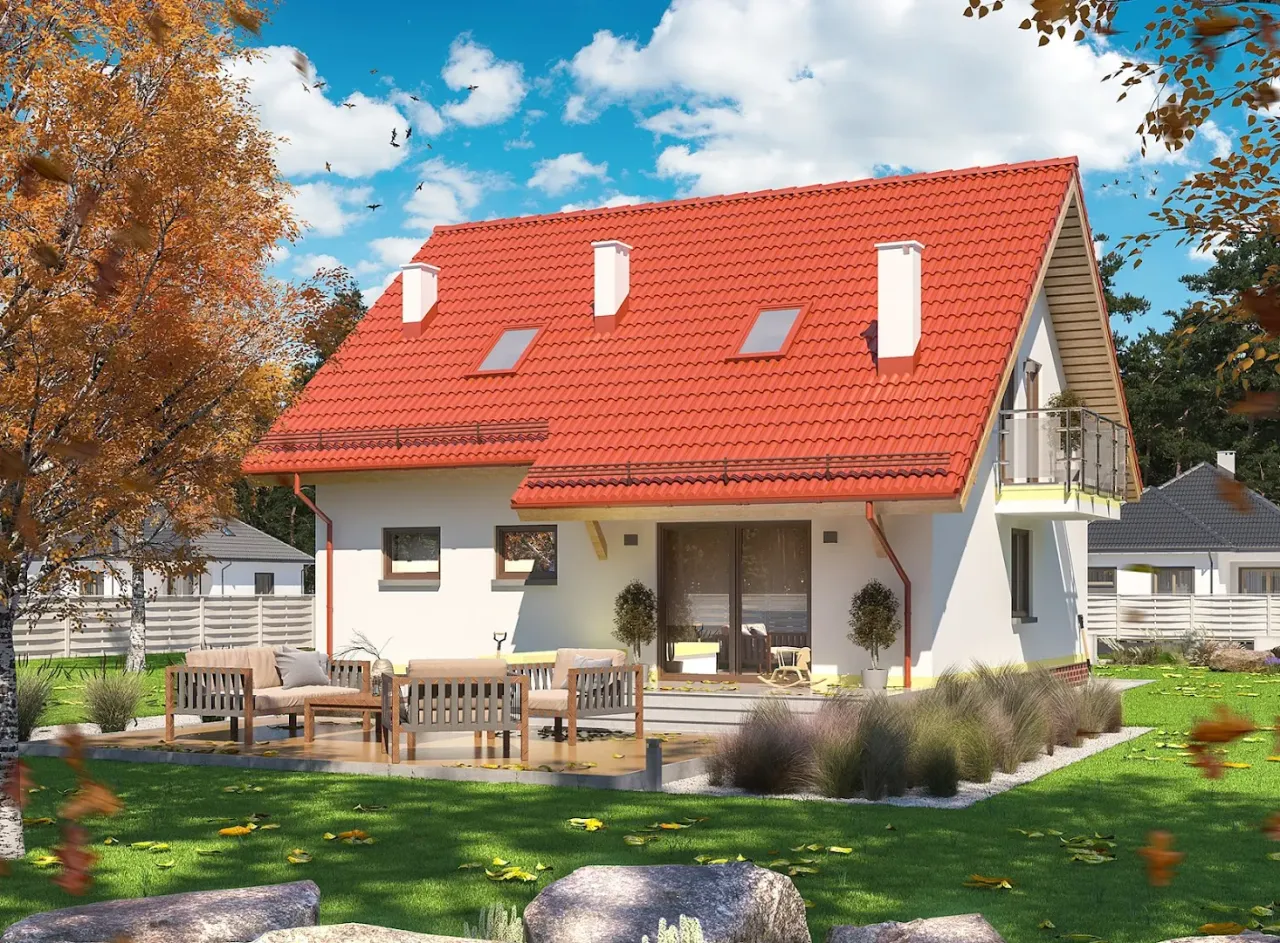

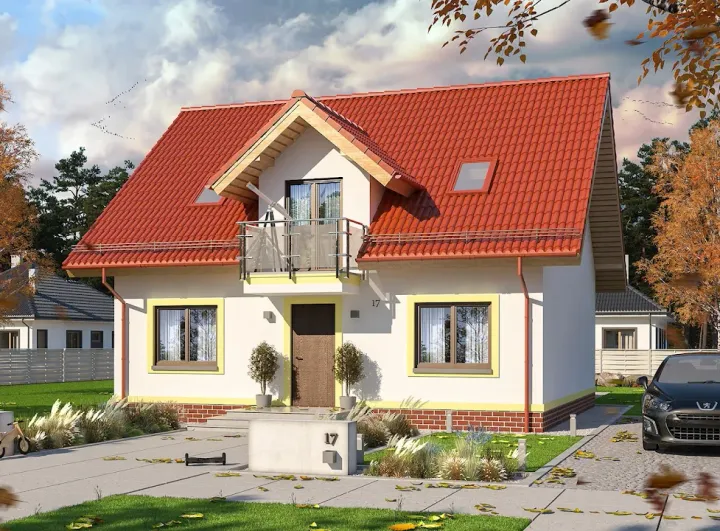

Gotowy projekt domu Ares

ID: 1149

4149 2025-04-08

TANIEJ 250 zł

Projekt zgodny z aktualnymi przepisami WT2021

4149 zł

(4399 zł brutto)

Najniższa cena z 30 dni przed obniżką: 4399 zł

4149 2025-04-08

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:
- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

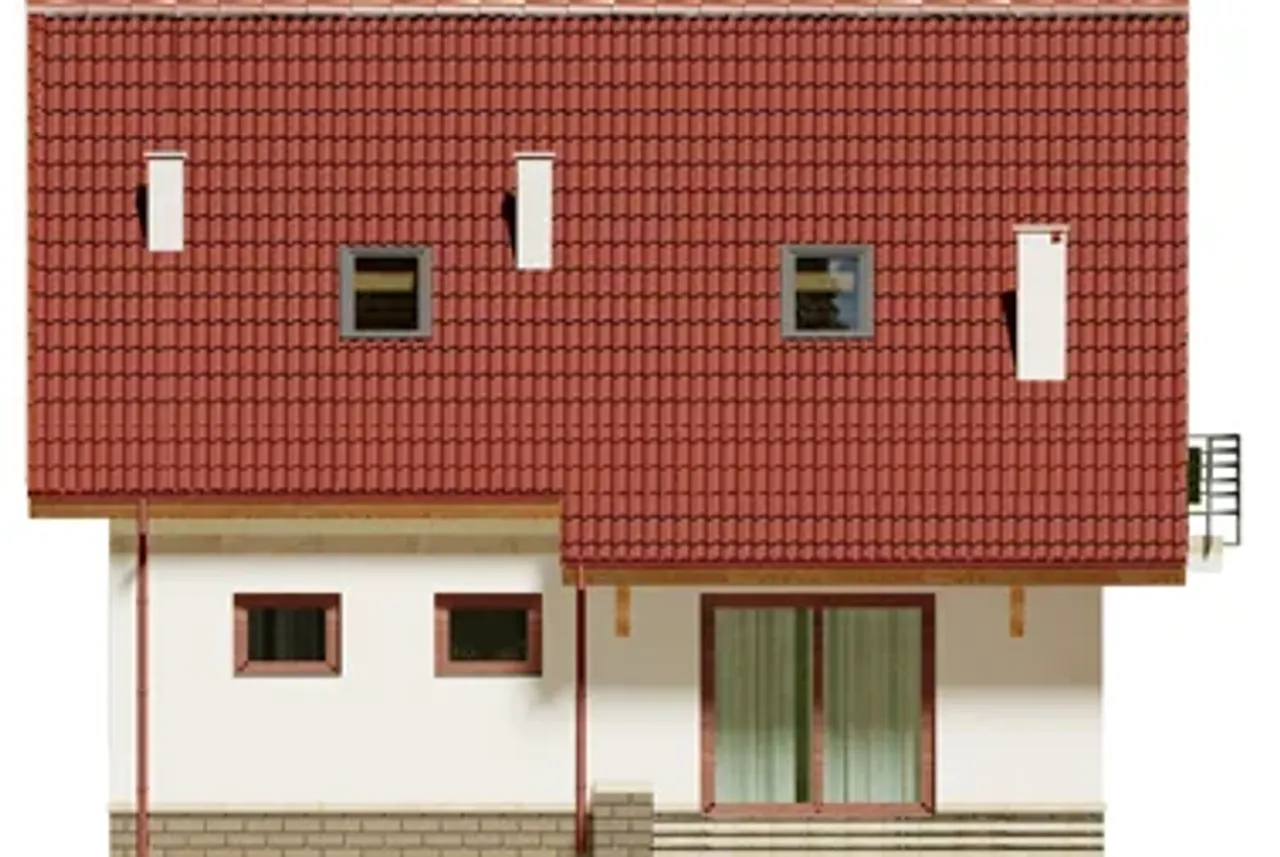

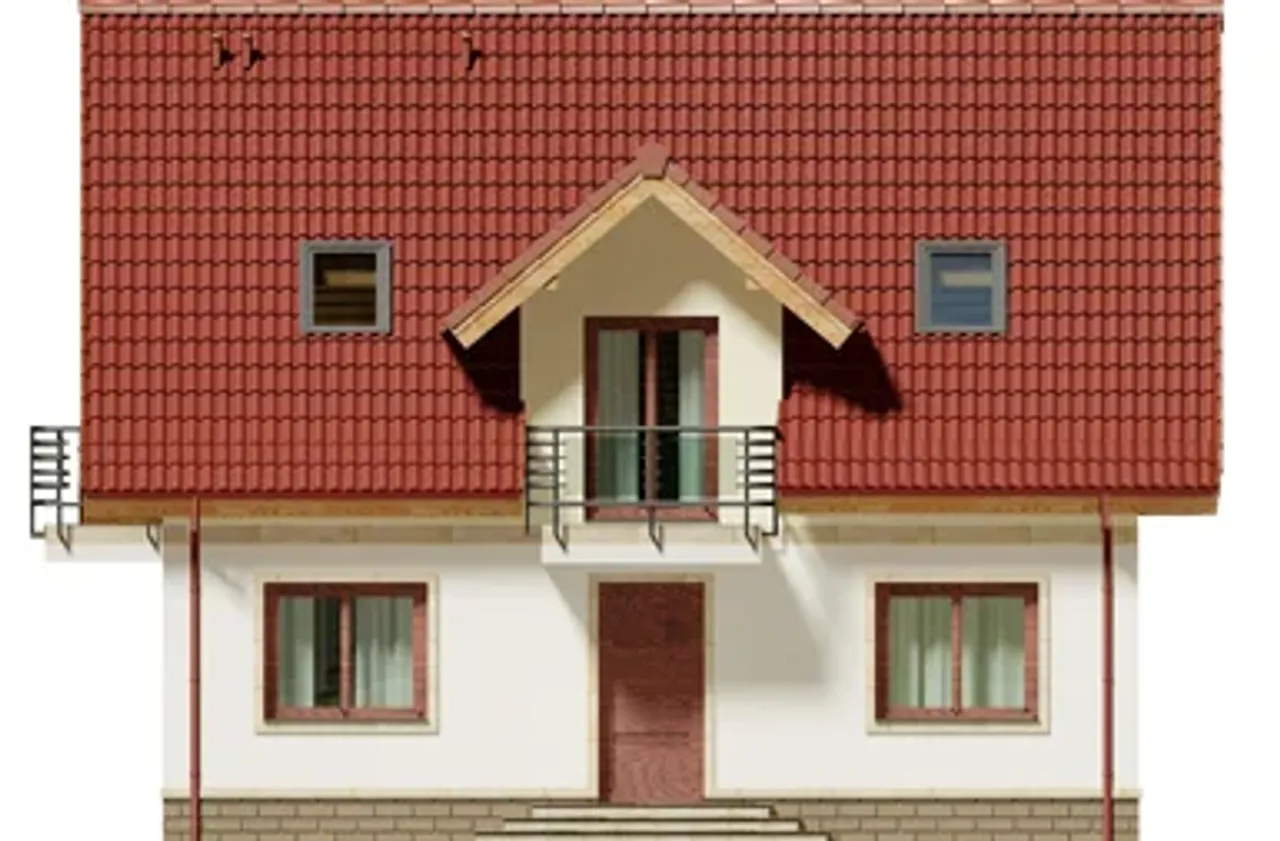

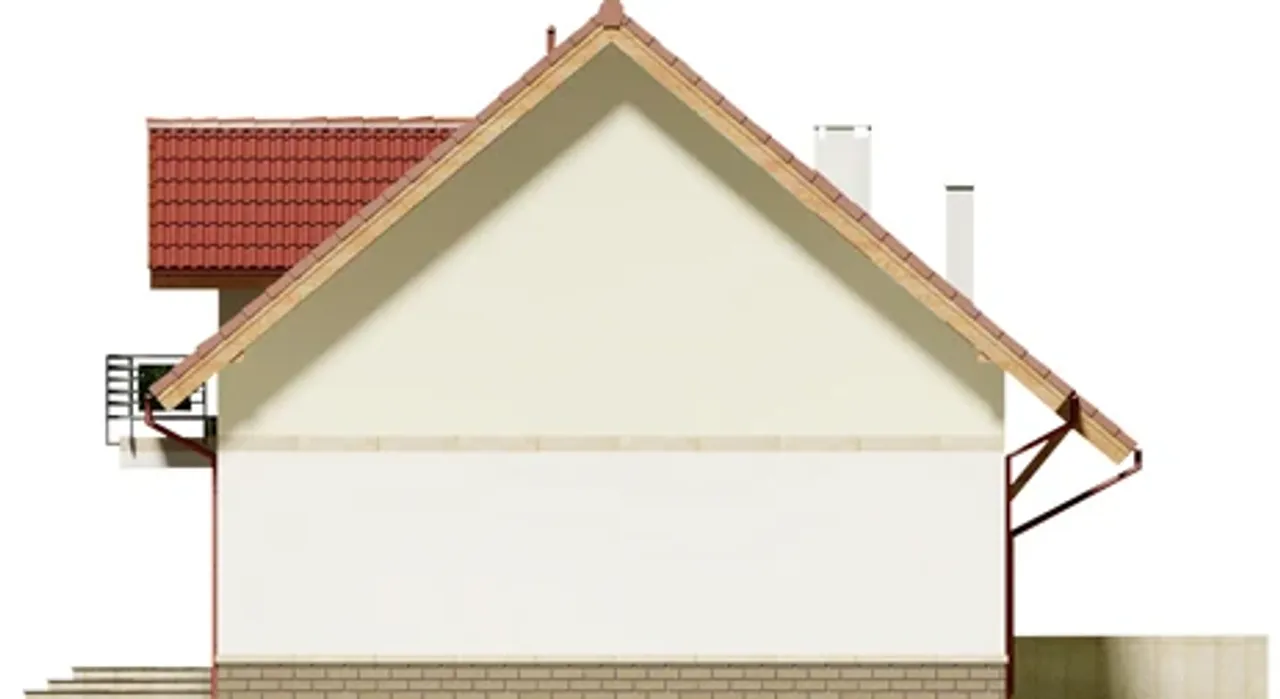

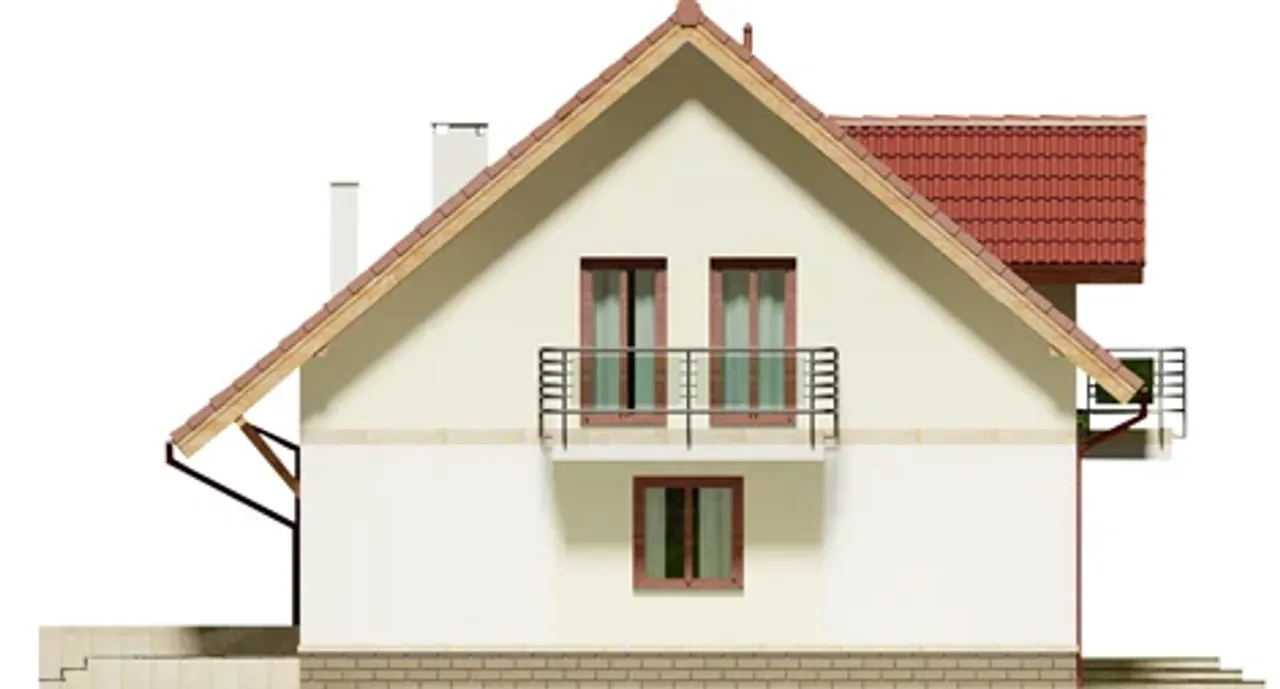

- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

wnętrza

dodatki

wysyłka

kontakt

4149.00zł

Rzuty gotowego projektu domu Ares

1. Wiatrołap	4,20 m²
2. Hol	3,94 m²
3. Spiżarnia	2,02 m²
4. Kuchnia	9,59 m²
5. Salon + jadalnia	26,15 m²
6. Komunikacja	8,42 m²
7. łazienka	2,97 m²
8. Pom. gospodarcze	2,16 m²
9. Kotłownia	8,43 m²
10. Pokój	10,55 m²

1. Powierzchnia	54,58 m²
2. Komunikacja	7,02 (7,02) m²
3. Pokój	14,60 (19,72) m²
4. Pokój	11,63 (16,48) m²
5. Pokój	10,77 (15,44) m²
6. Garderoba	3,45 (6,00) m²
7. łazienka	7,11 (10,25) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Ares

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Ares

Parametry Techniczne gotowego projektu domu Ares

Pow. użytkowa 133.01 m²

Ilość pokoi 5

Powierzchnia zabudowy 99.78 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

Szerokość działki 17.14 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Bryła budynku prosta bryła

Liczba łazieniek 2

Styl budynku tradycyjny

Kominek kominek w projekcie

Strop gęstożebrowy

Szerokość budynku 10.14 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 40 °

Kalenica równoległa do drogi

Długość budynku 9.84 m

Piwnica bez podpiwniczenia

Funkcje dodatkowe z lukarnami

Kubatura 658.65 m³

Rodzaj dachu dwuspadowy

Powierzchnia dachu 188.32 m²

Przechowywanie w kuchni spiżarnia

Długość działki 18.34 m

Wysokość budynku 8.57 m

Koszty budowy tylko z kosztorysem, 250-300 tys.

Pow. użytkowa 133.01 m²

Powierzchnia zabudowy 99.78 m²

Garaż bez garażu

Szerokość działki 17.14 m

Typ domu jednorodzinny całoroczny

Liczba łazieniek 2

Kominek kominek w projekcie

Szerokość budynku 10.14 m

Kąt nachylenia dachu 40 °

Długość budynku 9.84 m

Funkcje dodatkowe z lukarnami

Rodzaj dachu dwuspadowy

Przechowywanie w kuchni spiżarnia

Wysokość budynku 8.57 m

Ilość pokoi 5

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Bryła budynku prosta bryła

Styl budynku tradycyjny

Strop gęstożebrowy

Kotłownia duża kotłownia

Kalenica równoległa do drogi

Piwnica bez podpiwniczenia

Kubatura 658.65 m³

Powierzchnia dachu 188.32 m²

Długość działki 18.34 m

Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Ares

Projekt domu Ares to dom z poddaszem. Na parterze domu znajdują się wiatrołap, przestronny salon z jadalnią, kuchnia ze spiżarnią, gabinet, kotłownia oraz wc. Na poddaszu mieszczą się trzy wygodne sypialnie, w tym jedna z własną garderobą, pokój rekreacyjny oraz ogólnodostępna łazienka. Projekt domu Ares jest przestronny i funkcjonalny.

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego.; Ściany wewnętrzne: z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: gęstożebrowy – TERIVA.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa.; Ogrzewanie: gazowe.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
