Gotowy projekt domu Alodia (1529) (ID: 18113)

158.1 m²

parterowy+poddasze

2 stanowiska

murowany

3890 2026-01-18

Alodia (1529) - 158.1m²

Dostawa w ciągu 3-10 dni

Gwarantujemy najniższą cenę

3890 zł

(4290 zł brutto)

TANIEJ 400 zł do 12.01.2026

Najniższa cena z 30 dni przed obniżką: 3890 zł

3890 2026-01-18

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

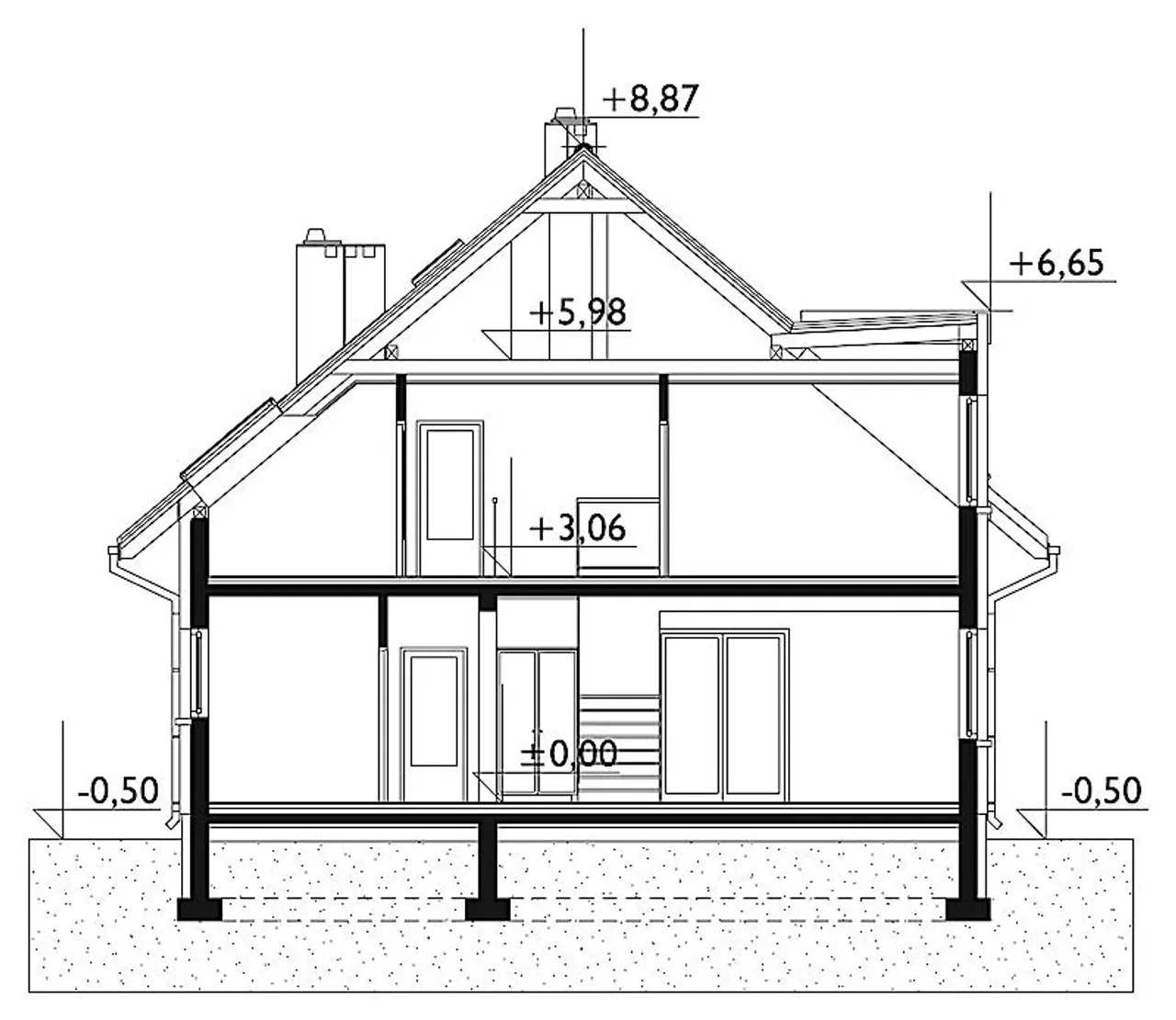

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

podobne

dodatki

wysyłka

kontakt

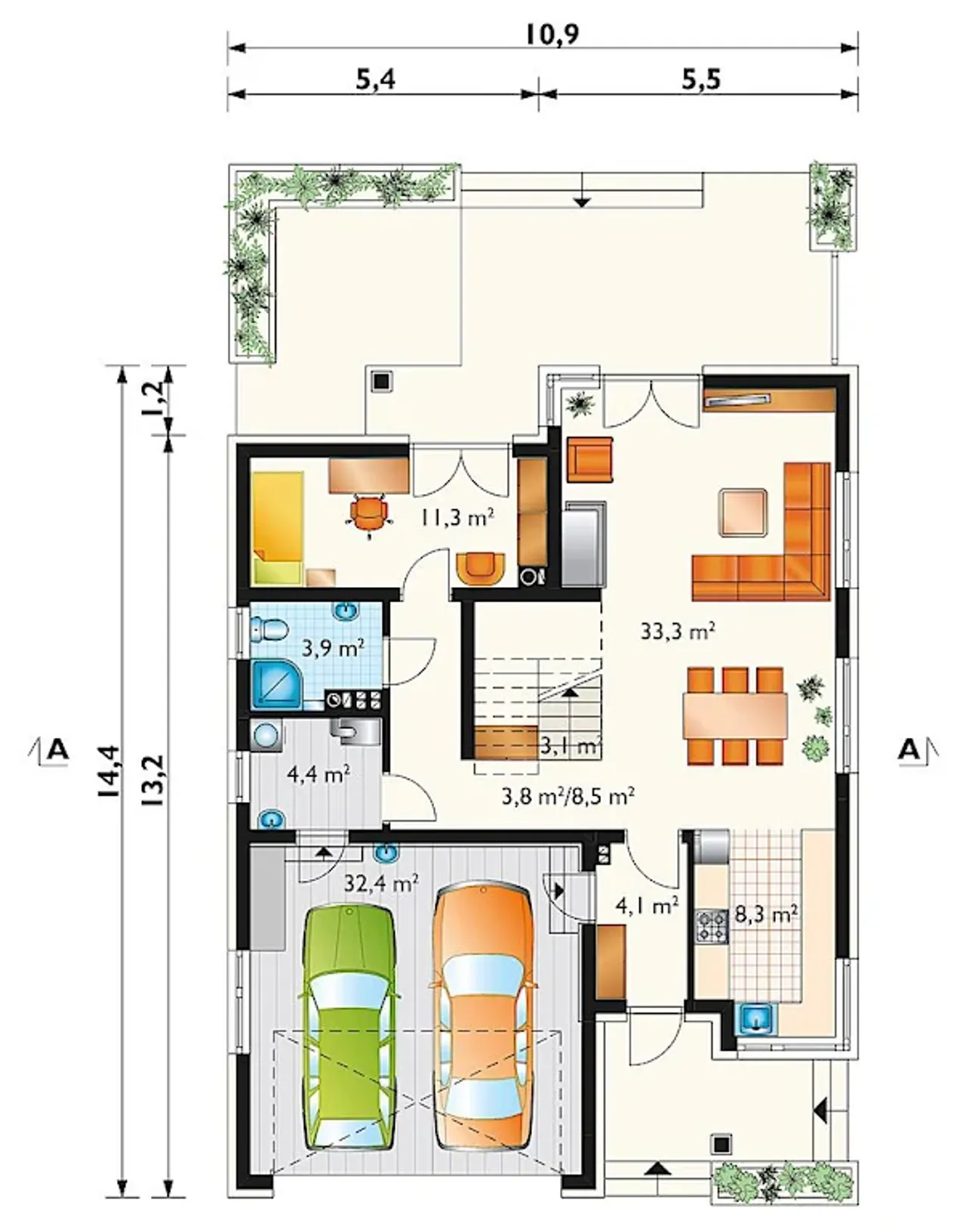

Rzuty gotowego projektu domu Alodia (1529)

1. Garaż	32,40 m²
2. Hol	3,80 (8,50) m²
3. Klatka schodowa	3,10 m²
4. Kotłownia	4,40 m²
5. Kuchnia	8,30 m²
6. łazienka	3,90 m²
7. Pokój	11,30 m²
8. Pokój dzienny	33,30 m²
9. Sień	4,10 m²

Zamawiam bezpłatne rysunki szczegółowe

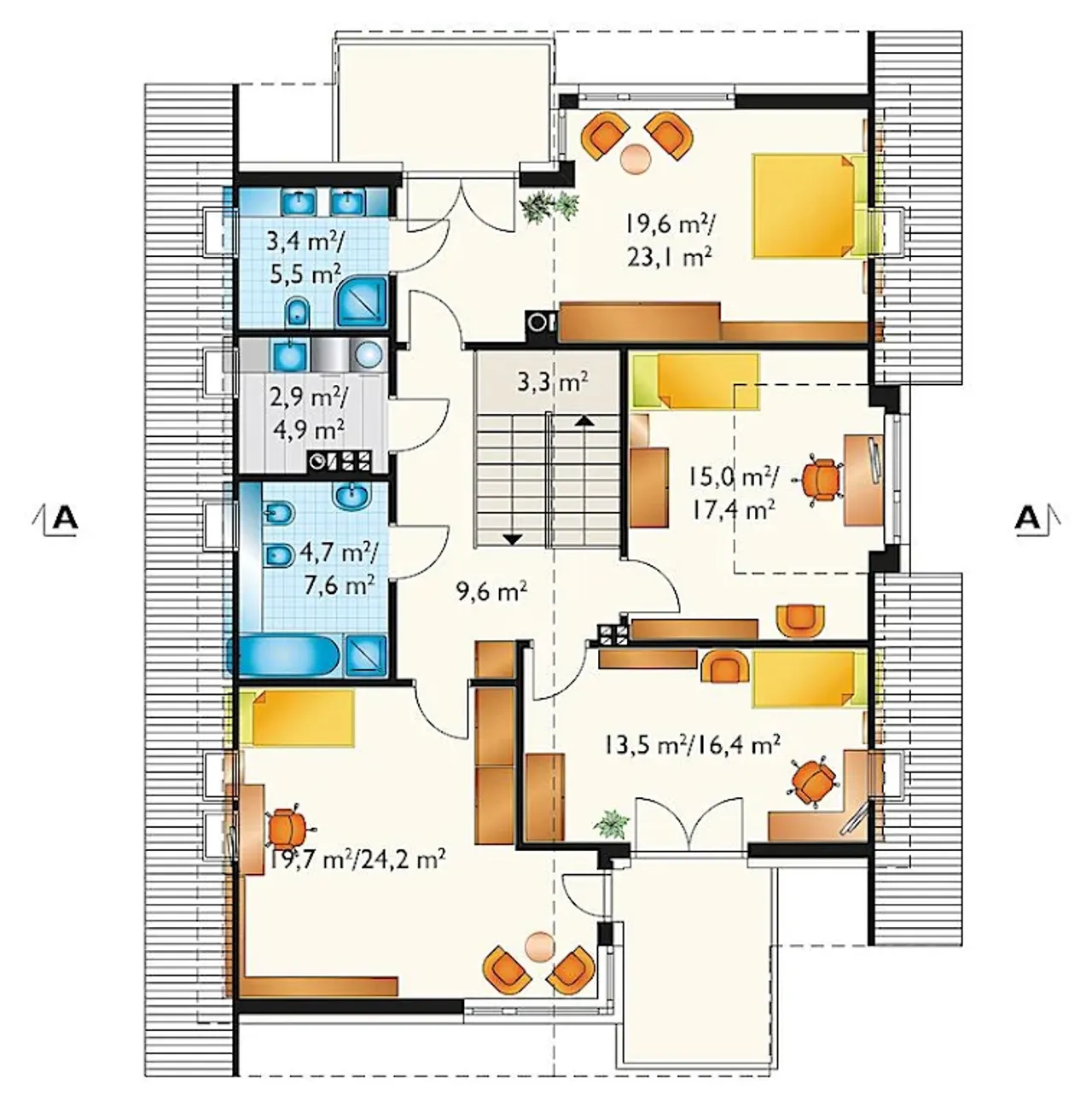

1. Klatka schodowa	3,10 (3,10) m²
2. łazienka	4,70 (7,60) m²
3. łazienka	3,40 (5,50) m²
4. Pokój	13,50 (16,40) m²
5. Pokój	15,00 (17,40) m²
6. Pokój	19,70 (24,20) m²
7. Pokój	19,60 (23,10) m²
8. Pralnia	2,90 (4,90) m²
9. Przedpokój	9,60 (9,60) m²

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Alodia (1529)

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Alodia (1529)

Parametry Techniczne gotowego projektu domu Alodia (1529)

Pow. użytkowa 158.1 m²

Ilość pokoi 6

Powierzchnia zabudowy 140.9 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

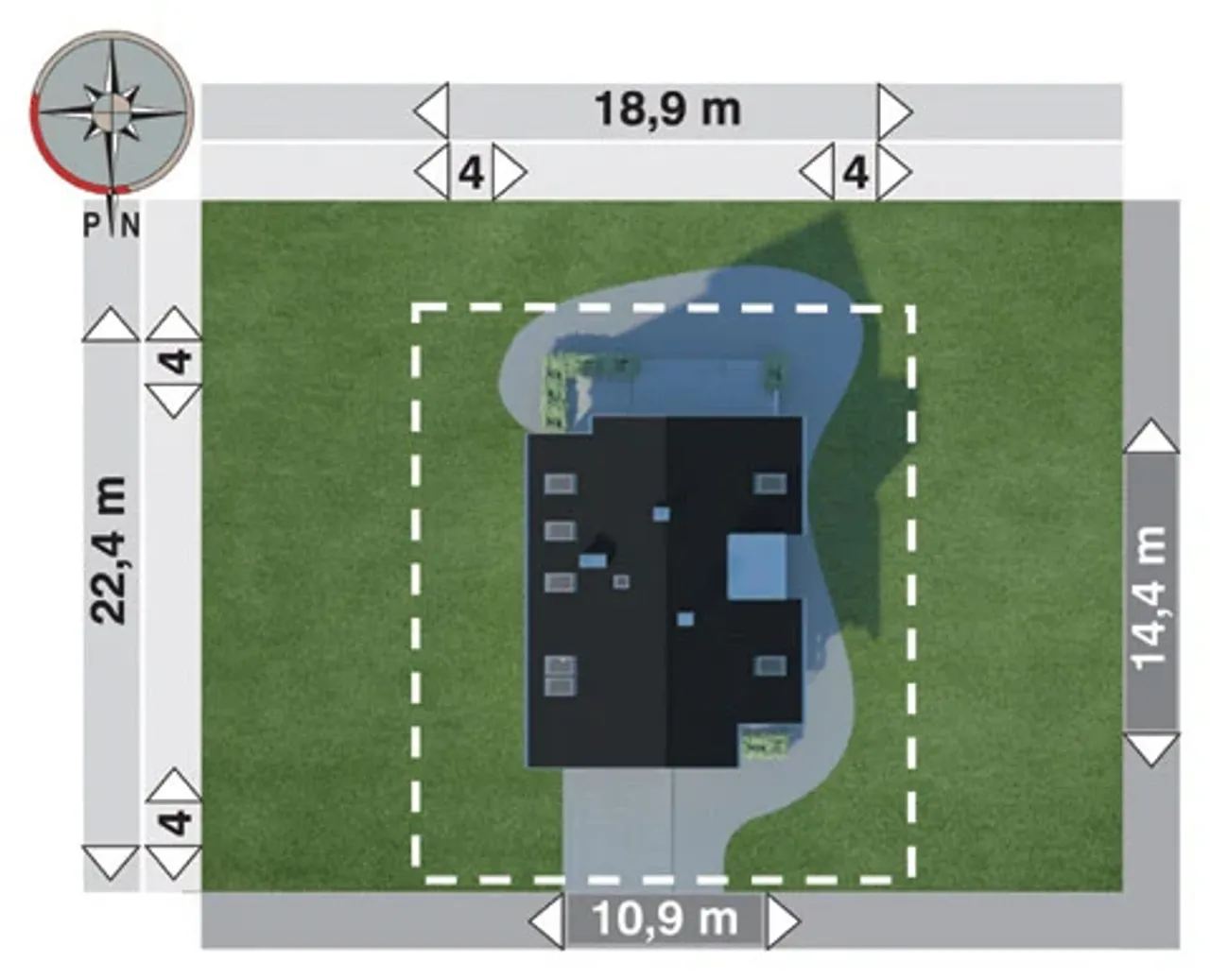

Szerokość działki 18.9 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Powierzchnia dachu 228.4 m²

Długość działki 22.4 m

Wysokość budynku 9.4 m

Kalenica prostopadła do drogi

Styl budynku nowoczesny

Funkcje dodatkowe z pralnią

Liczba łazieniek 3

Szerokość budynku 10.9 m

Kominek kominek w projekcie

Kąt nachylenia dachu 40 °

Długość budynku 14.4 m

Rodzaj garażu w bryle

Piwnica bez podpiwniczenia

Kubatura 970.8 m³

Rodzaj dachu dwuspadowy

Pow. użytkowa 158.1 m²

Powierzchnia zabudowy 140.9 m²

Garaż 2 stanowiska

Szerokość działki 18.9 m

Typ domu jednorodzinny całoroczny

Długość działki 22.4 m

Kalenica prostopadła do drogi

Funkcje dodatkowe z pralnią

Szerokość budynku 10.9 m

Kąt nachylenia dachu 40 °

Rodzaj garażu w bryle

Kubatura 970.8 m³

Ilość pokoi 6

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Powierzchnia dachu 228.4 m²

Wysokość budynku 9.4 m

Styl budynku nowoczesny

Liczba łazieniek 3

Kominek kominek w projekcie

Długość budynku 14.4 m

Piwnica bez podpiwniczenia

Rodzaj dachu dwuspadowy

Nasze prawdziwe opinie z Google

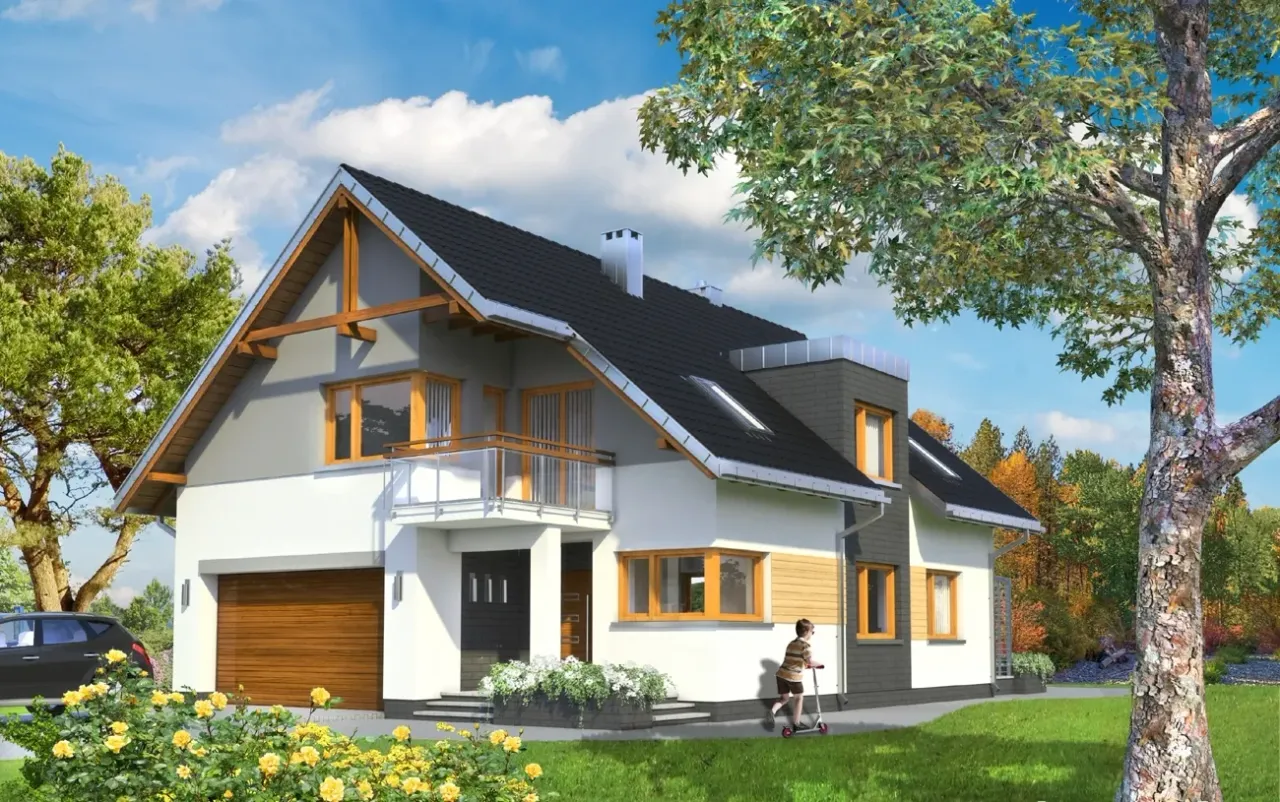

Opis projektu domu Alodia (1529)

Przedstawiony projekt domu o nazwie Alodia 1269-MB to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Alodia 1269-MB po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie znajdzie się miejsce garażowe dla dwóch samochodów. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 40 stopni nachylenia. Będzie to dom parterowy z użytkowym poddaszem, bez podpiwniczenia.Autor proponuje wykonanie budynku jako murowany.

Technologia wykonania:

Technologia i konstrukcja: murowana – beton komórkowy.
Ściany zewnętrzne: z betonu komórkowego SOLBET gr. 24 cm gęstość 500 + docieplenie z wełny mineralnej lub styropian gr. 15 cm.
Ściany wewnętrzne: z betonu komórkowego SOLBET gr. 24 cm i 12 cm.
Strop: lekki strop panelowy Smart firmy KONBET.
Konstrukcja dachu: drewniana jętkowa zabezpieczona impregnatem FOBOS M-4.
Rodzaj schodów: żelbetowe.
Typ ogrzewania: kocioł na gaz.
Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.
Elewacja: zaprawa tynkarska firmy SICHER BAUTECHNIK.
