115.58 m²
parterowy
bez garażu
z bali
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

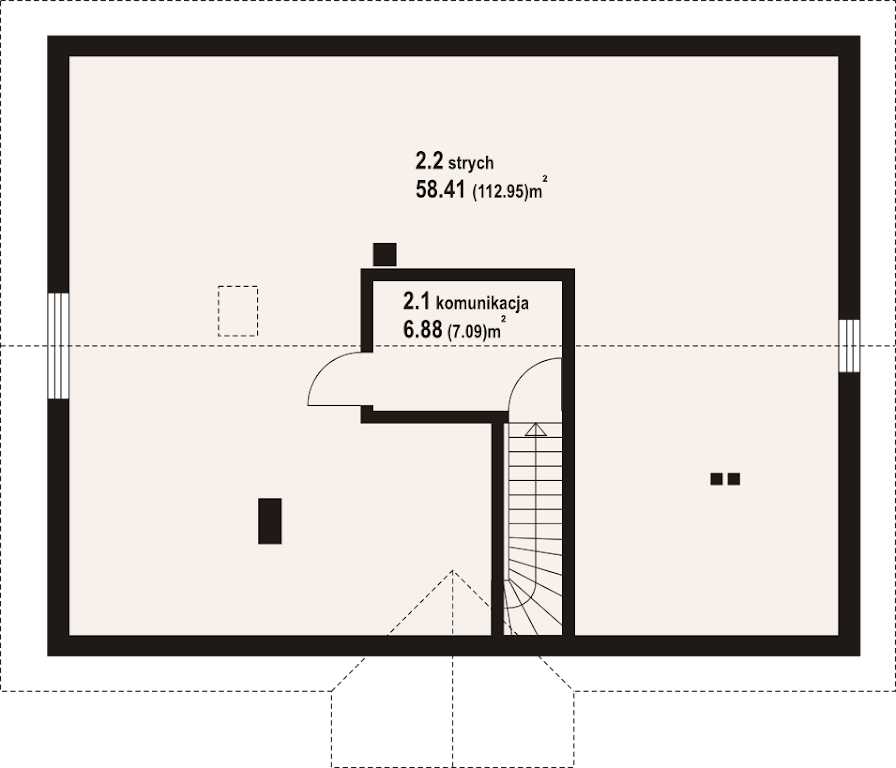

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

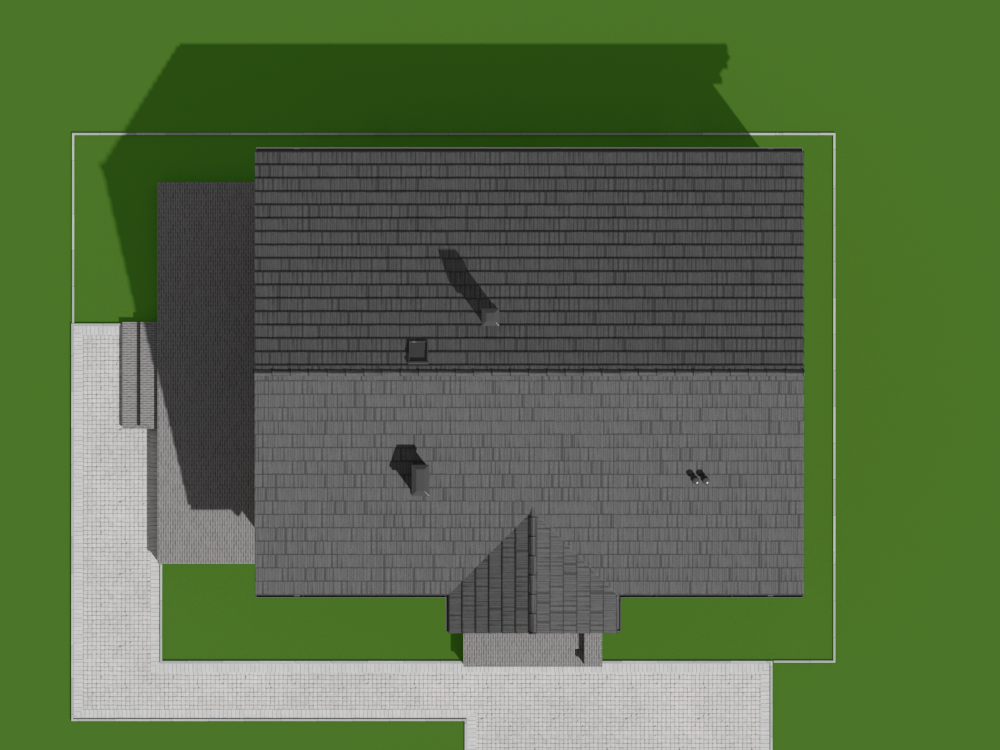

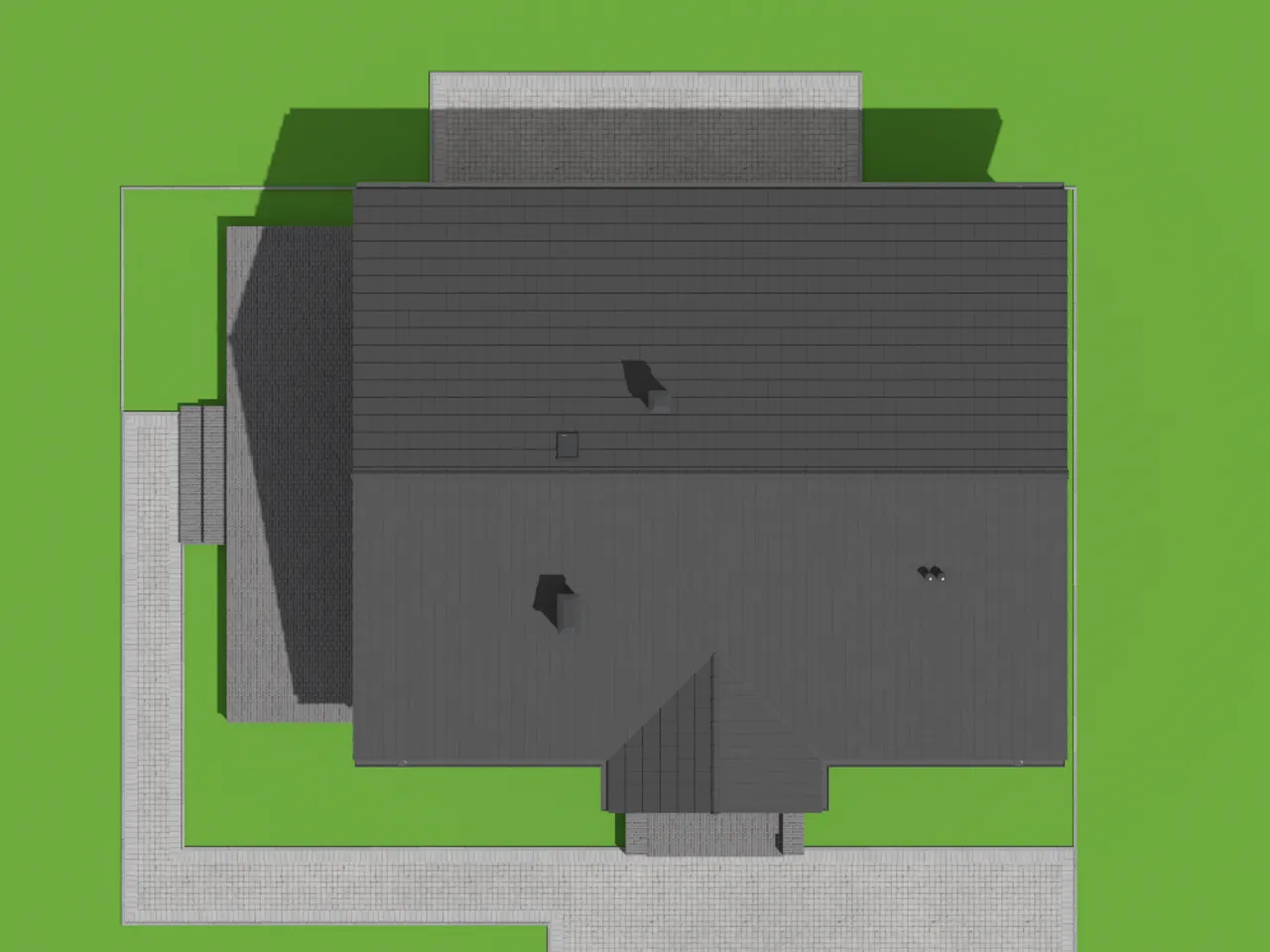

- rzutu dachu

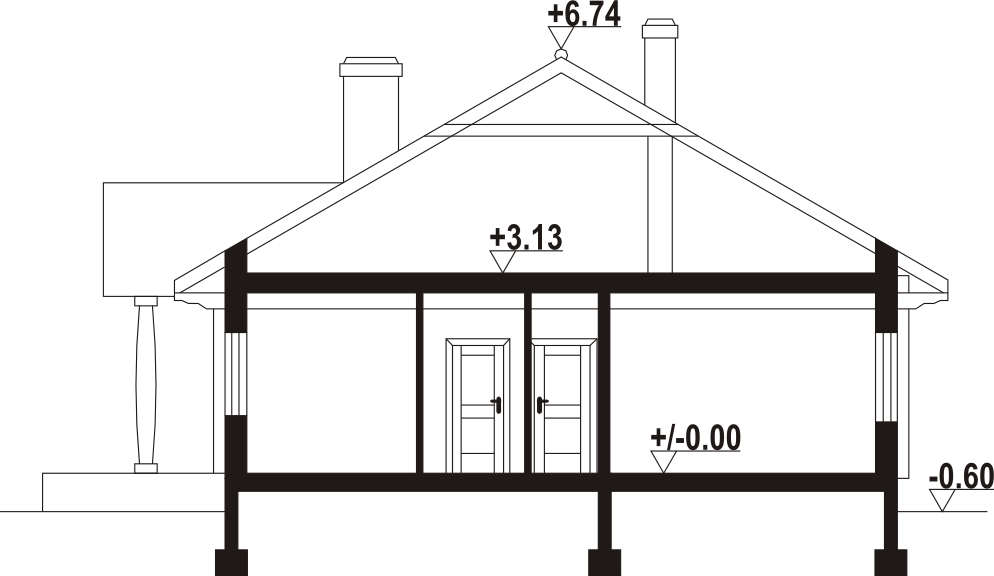

- przekroi poprzecznych i ewentualnie podłużnych

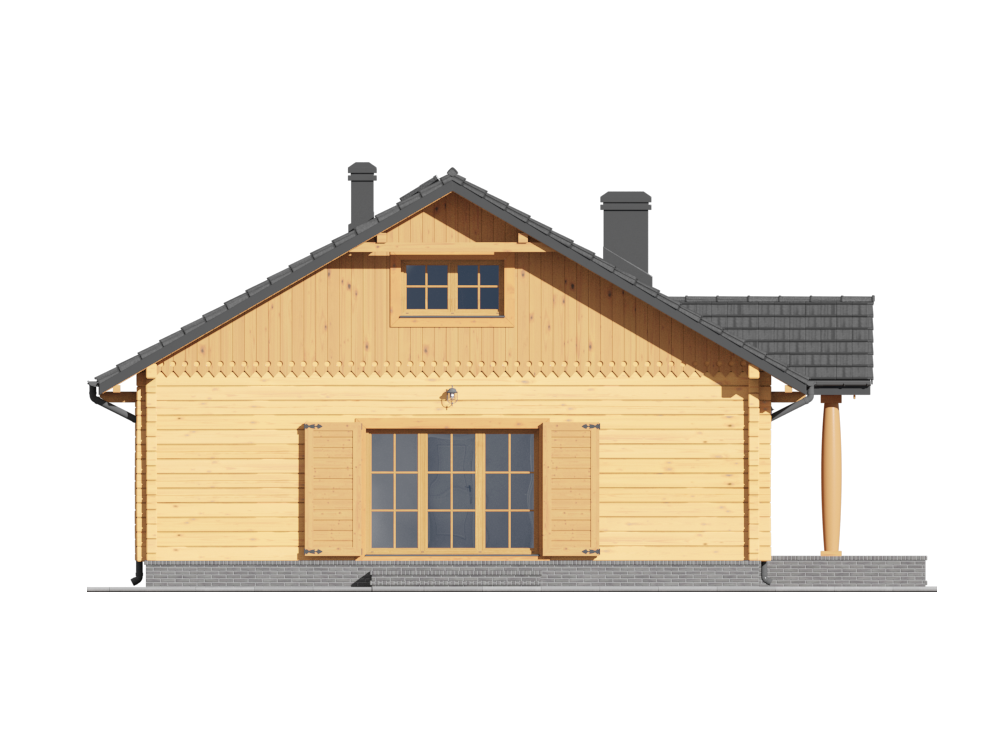

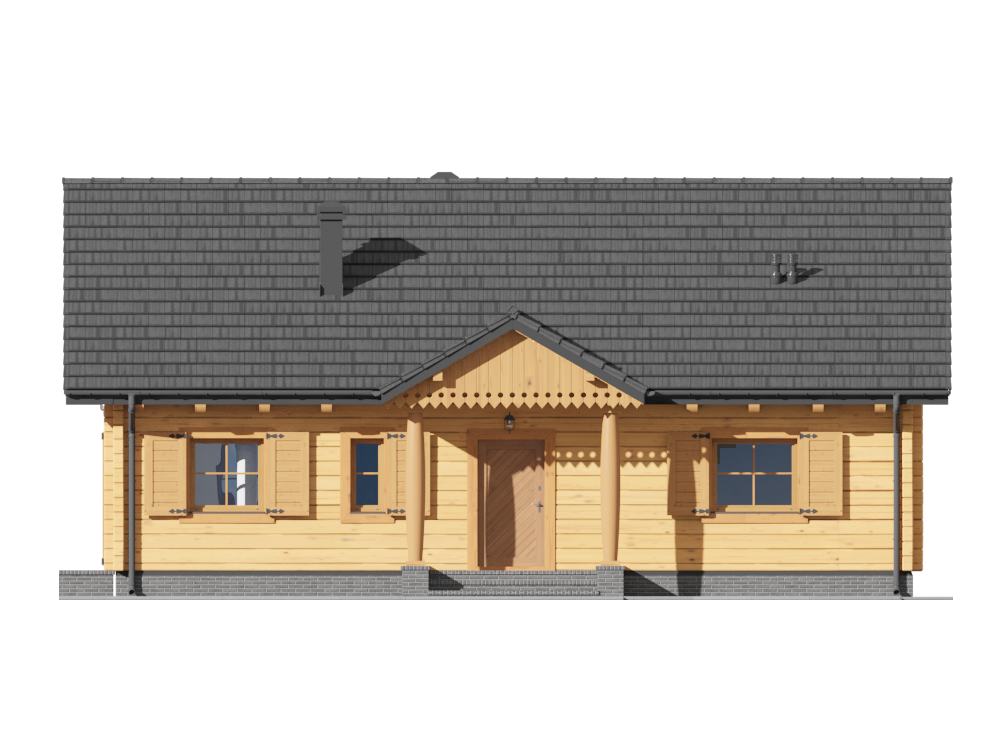

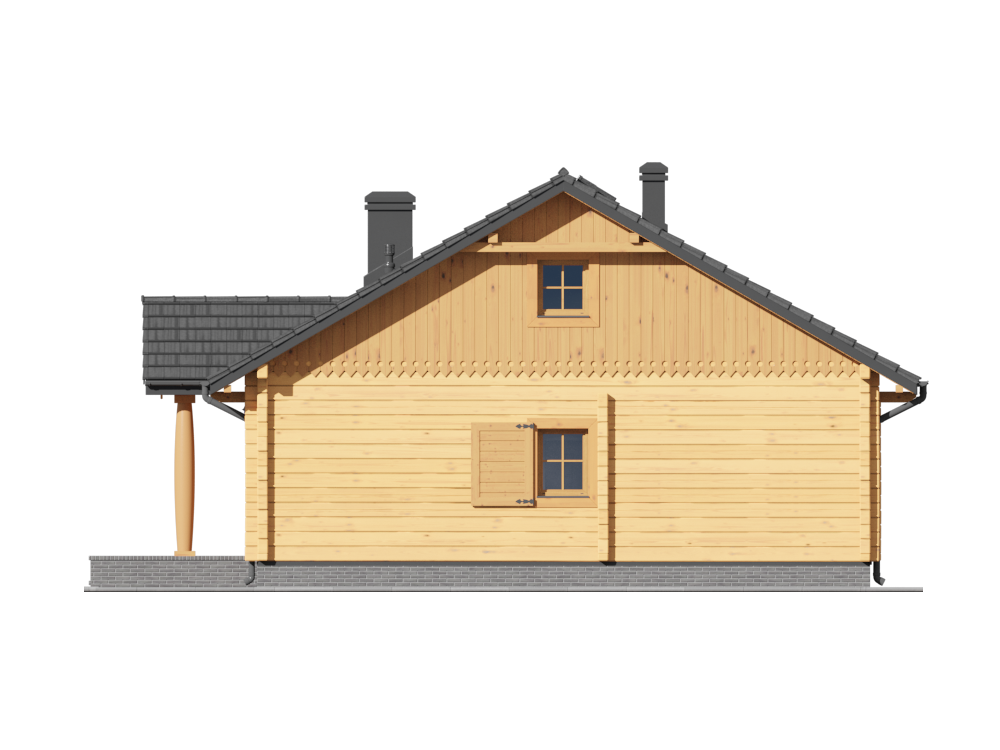

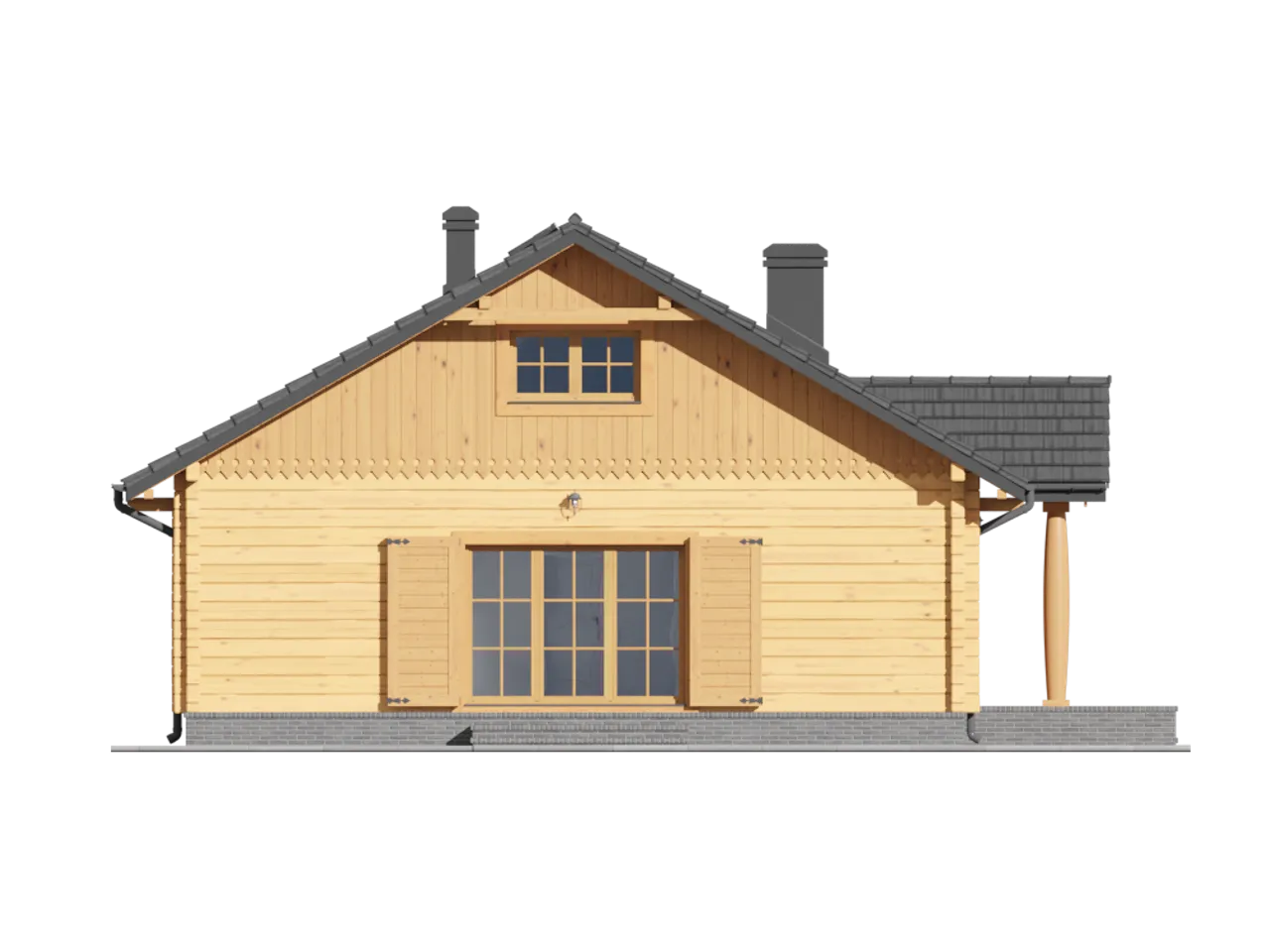

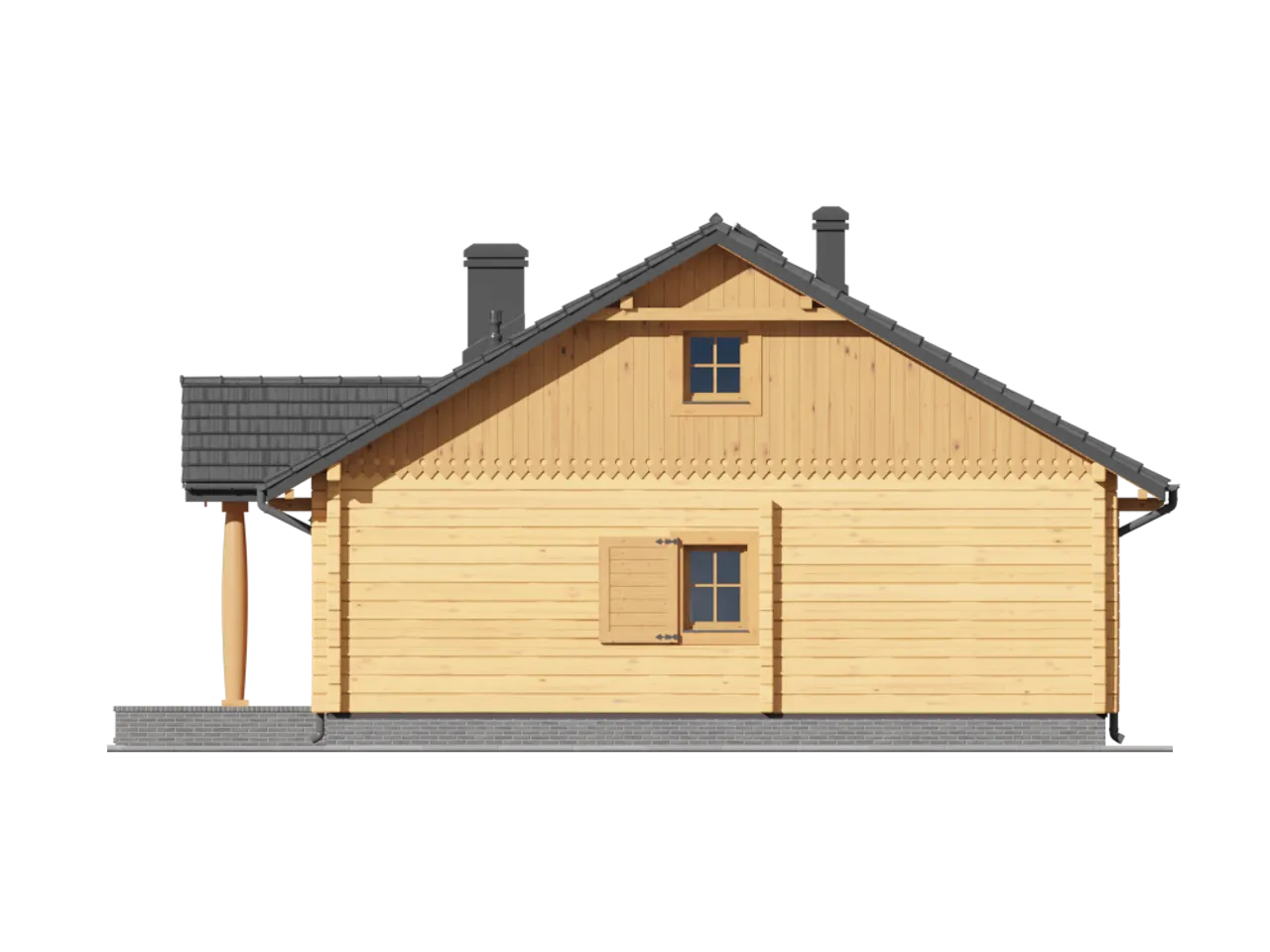

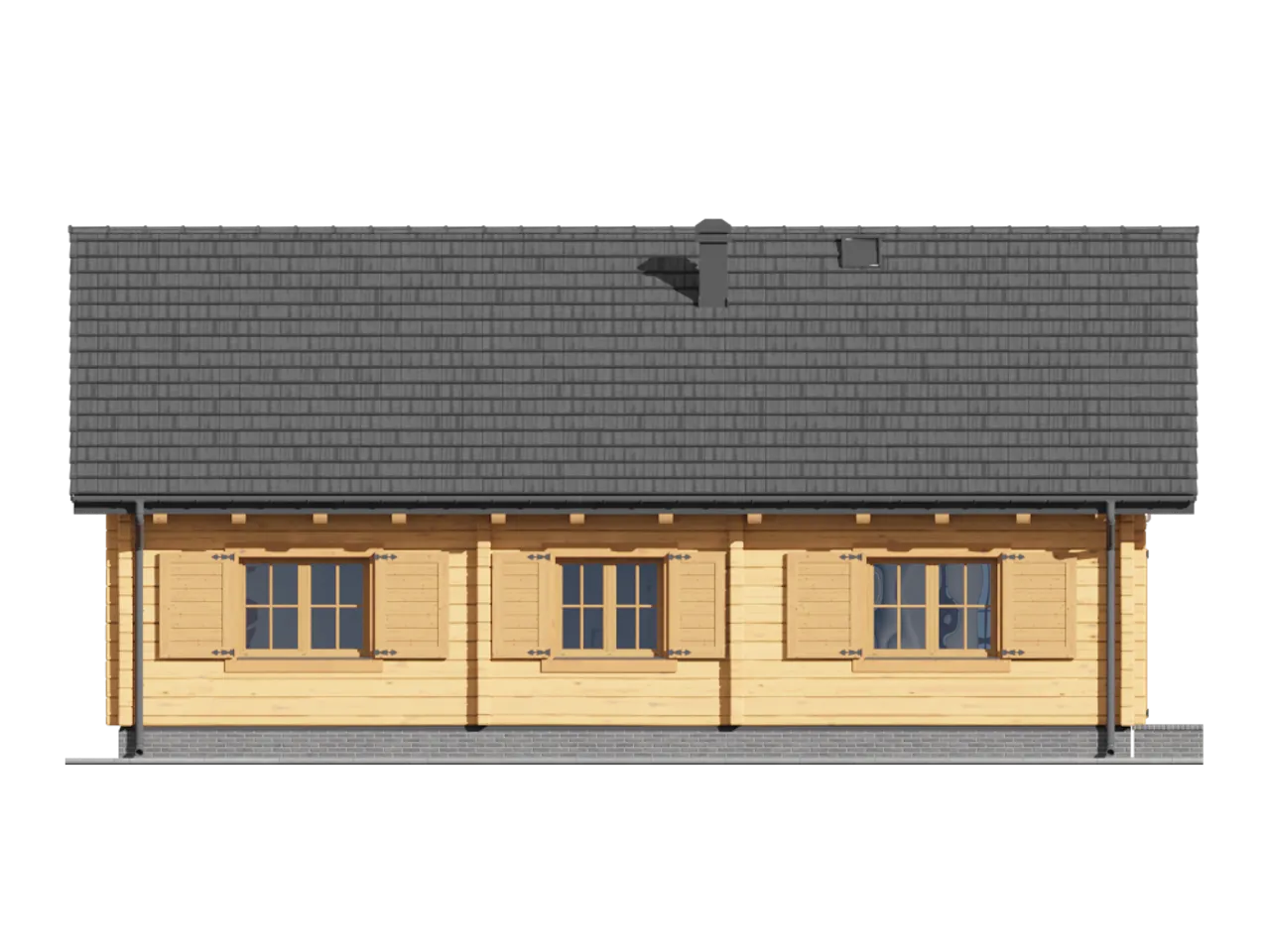

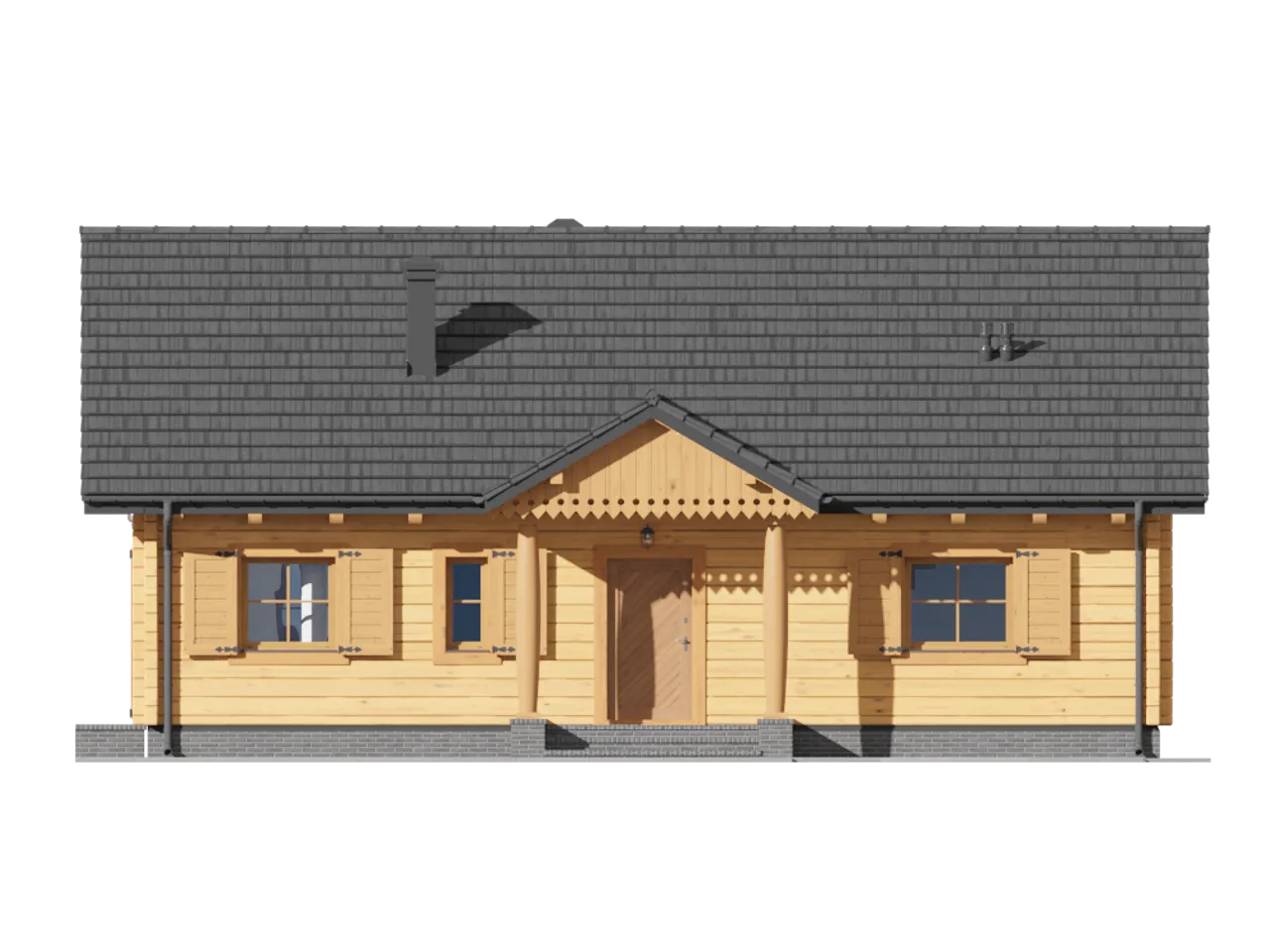

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

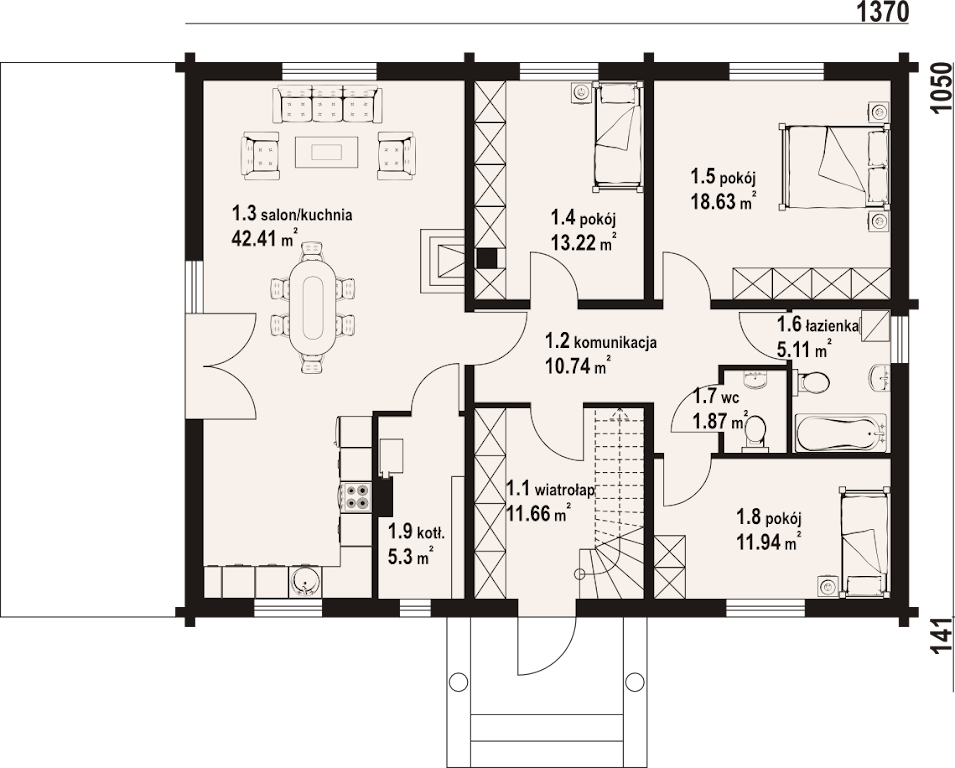

| 1. Wiatrołap | 11,66 m² |
| 2. Komunikacja | 10,74 m² |
| 3. Kuchnia, salon | 42,41 m² |
| 4. Pokój | 13,22 m² |
| 5. Pokój | 18,63 m² |
| 6. łazienka | 5,11 m² |
| 7. Wc | 1,87 m² |
| 8. Pokój | 11,94 m² |
| 9. Kotłownia | 5,30 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Alamowo dw
| Pow. użytkowa 115.58 m² |
| Ilość pokoi 4 |
| Powierzchnia zabudowy 144.51 m² |
| Kondygnacje parterowy |
| Garaż bez garażu |
| Technologia z bali |
| Szerokość działki 21.7 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Kominek kominek w projekcie |
| Szerokość budynku 13.7 m |
| Bryła budynku prosta bryła |
| Taras z tarasem |
| Strop drewniany |
| Długość budynku 10.5 m |
| Styl budynku tradycyjny |
| Piwnica bez podpiwniczenia |
| Kąt nachylenia dachu 30 ° |
| Kalenica równoległa do drogi |
| Kubatura 640 m³ |
| Powierzchnia dachu 217 m² |
| Długość działki 19.4 m |
| Wysokość budynku 7.34 m |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie gaz |
| Liczba łazieniek 1 |
| Ep 64.01 |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Pow. użytkowa 115.58 m² |
| Powierzchnia zabudowy 144.51 m² |
| Garaż bez garażu |
| Szerokość działki 21.7 m |
| Typ domu jednorodzinny całoroczny |
| Szerokość budynku 13.7 m |
| Taras z tarasem |
| Długość budynku 10.5 m |
| Piwnica bez podpiwniczenia |
| Kalenica równoległa do drogi |
| Powierzchnia dachu 217 m² |
| Wysokość budynku 7.34 m |
| Ogrzewanie gaz |
| Ep 64.01 |
| Ilość pokoi 4 |
| Kondygnacje parterowy |
| Technologia z bali |
| Obiekt dom |
| Kominek kominek w projekcie |
| Bryła budynku prosta bryła |
| Strop drewniany |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 30 ° |
| Kubatura 640 m³ |
| Długość działki 19.4 m |
| Rodzaj dachu dwuspadowy |
| Liczba łazieniek 1 |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
gaz

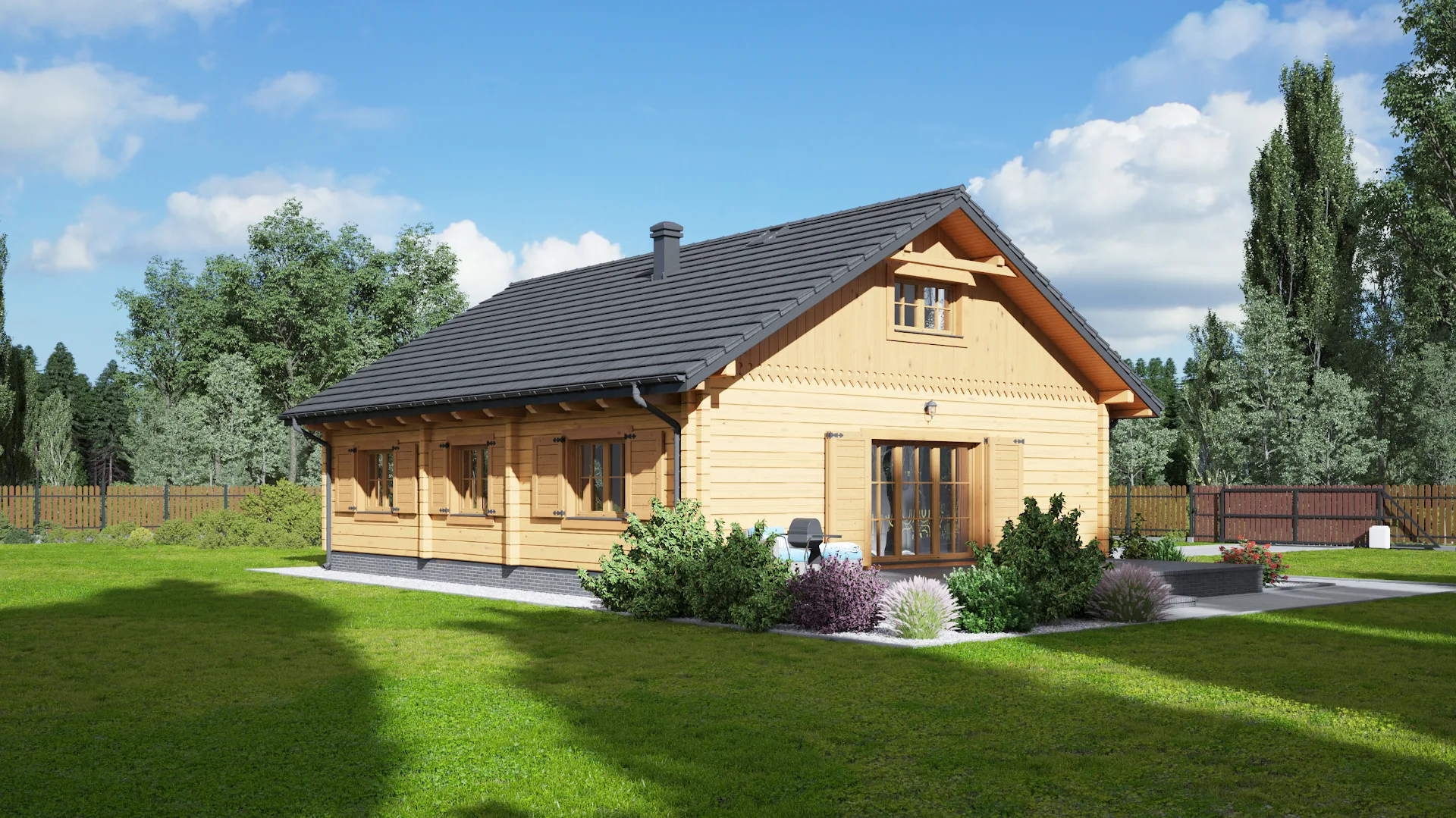

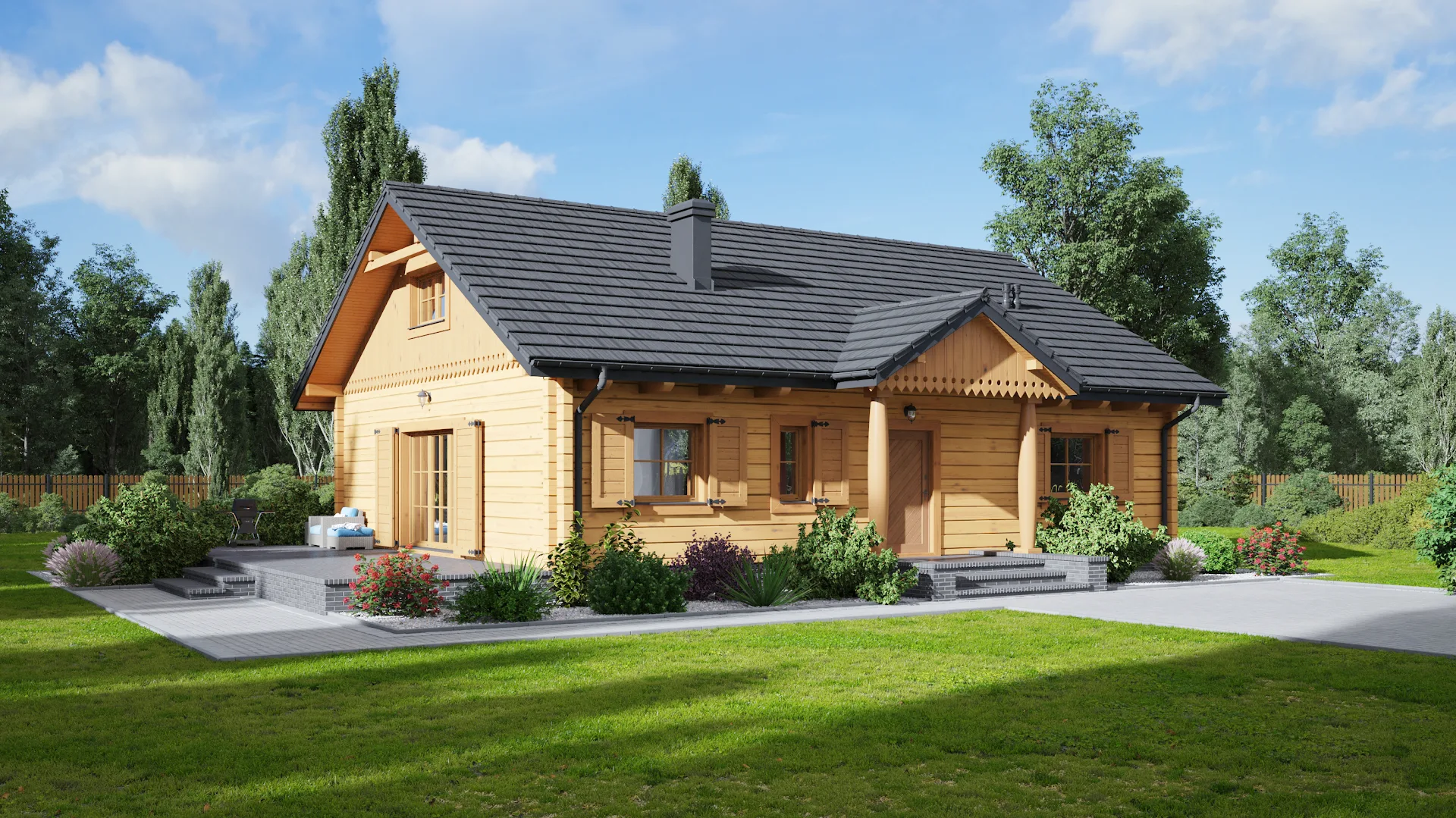

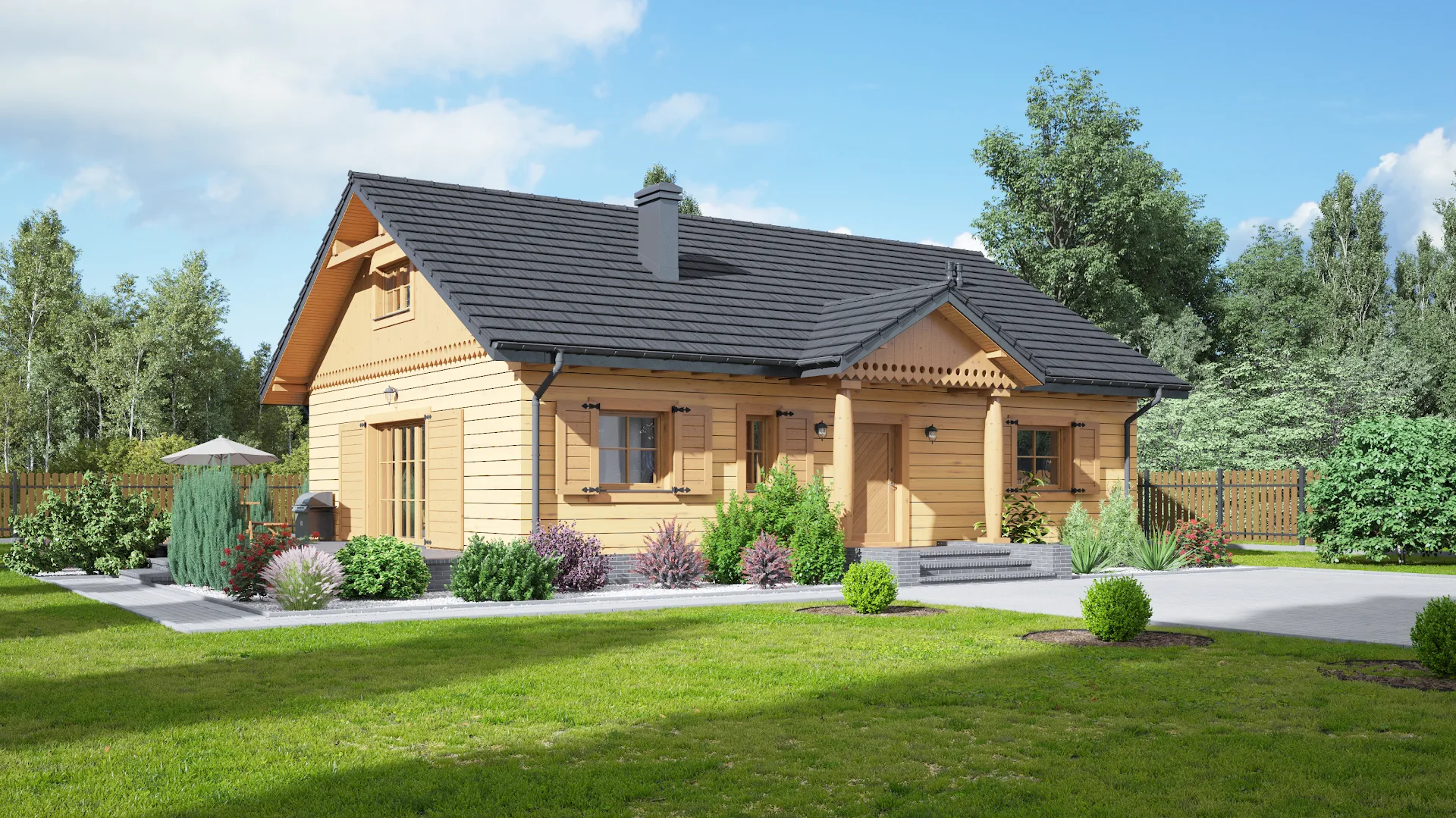

Szukasz solidnego, klasycznego domu całorocznego z drewna? Projekt Alamowo dw to propozycja dla osób ceniących ponadczasowy styl i praktyczne rozwiązania. Prosta bryła budynku, elegancki dwuspadowy dach i przyjazny układ wnętrza czynią ten dom strzałem w dziesiątkę dla rodziny szukającej komfortu przez lata.
Wizualnie projekt urzeka wyważoną formą, a wnętrze oferuje funkcjonalny układ czterech pokoi bez skomplikowanych rozwiązań konstrukcyjnych. To doskonały wybór na działkę z wjazdem od południa i idealnie wpisuje się w otoczenie wiejskiej lub podmiejskiej zabudowy.
Dom wybudowany na podstawie projektu Alamowo dw charakteryzuje się klarowną, prostą bryłą oraz kilkoma praktycznymi rozwiązaniami technicznymi. Drewniane płazy, ocieplane wełną mineralną i zabezpieczone z zewnątrz deską, tworzą solidne ściany, które sprzyjają zdrowiu mieszkańców. Drewniany strop i brak podpiwniczenia upraszczają konstrukcję i pozwalają prowadzić budowę sprawnie oraz ekonomicznie.
Równoległa do drogi kalenica ułatwia sytuowanie budynku na większości działek. Mieszkanie staje się przyjemnością dzięki dobrze rozplanowanej części dziennej z kominkiem oraz wygodnemu wyjściu na taras. Przemyślane detale, jak dachówka gontopodobna oraz ciepłe barwy drewna, podkreślają klasyczną, wiejską stylistykę. Wysokość ścianki kolankowej wynosząca 0,33 m gwarantuje optymalną kubaturę bez straty miejsca na poddaszu.
Nie zwlekaj - zamów projekt Alamowo dw i stwórz wyjątkowy dom z naturalnych bali! Prosta bryła oraz sprawdzone technologie to gwarancja udanej inwestycji na lata.
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
