132.15 m²
parterowy
bez garażu
z bali
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

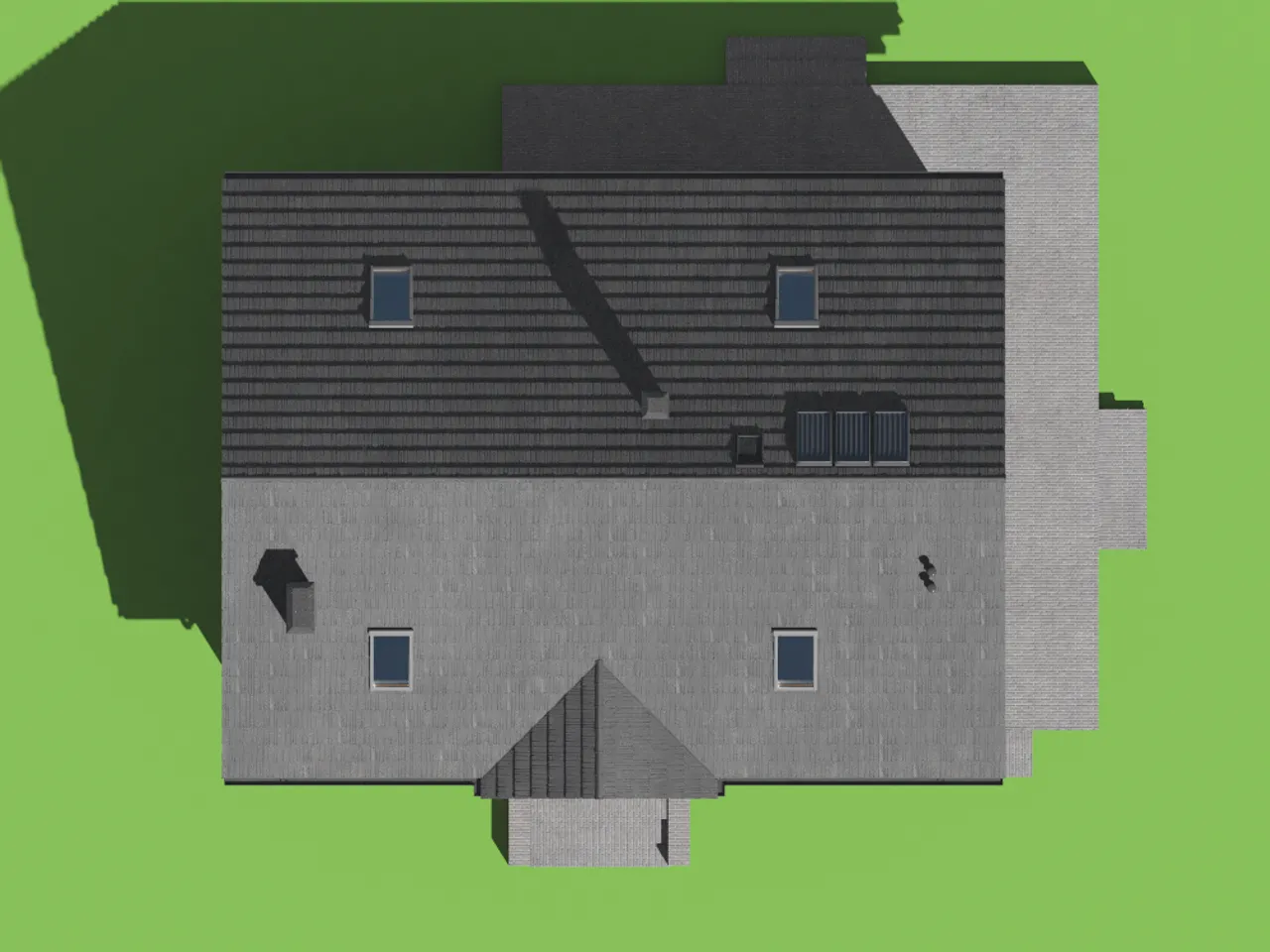

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

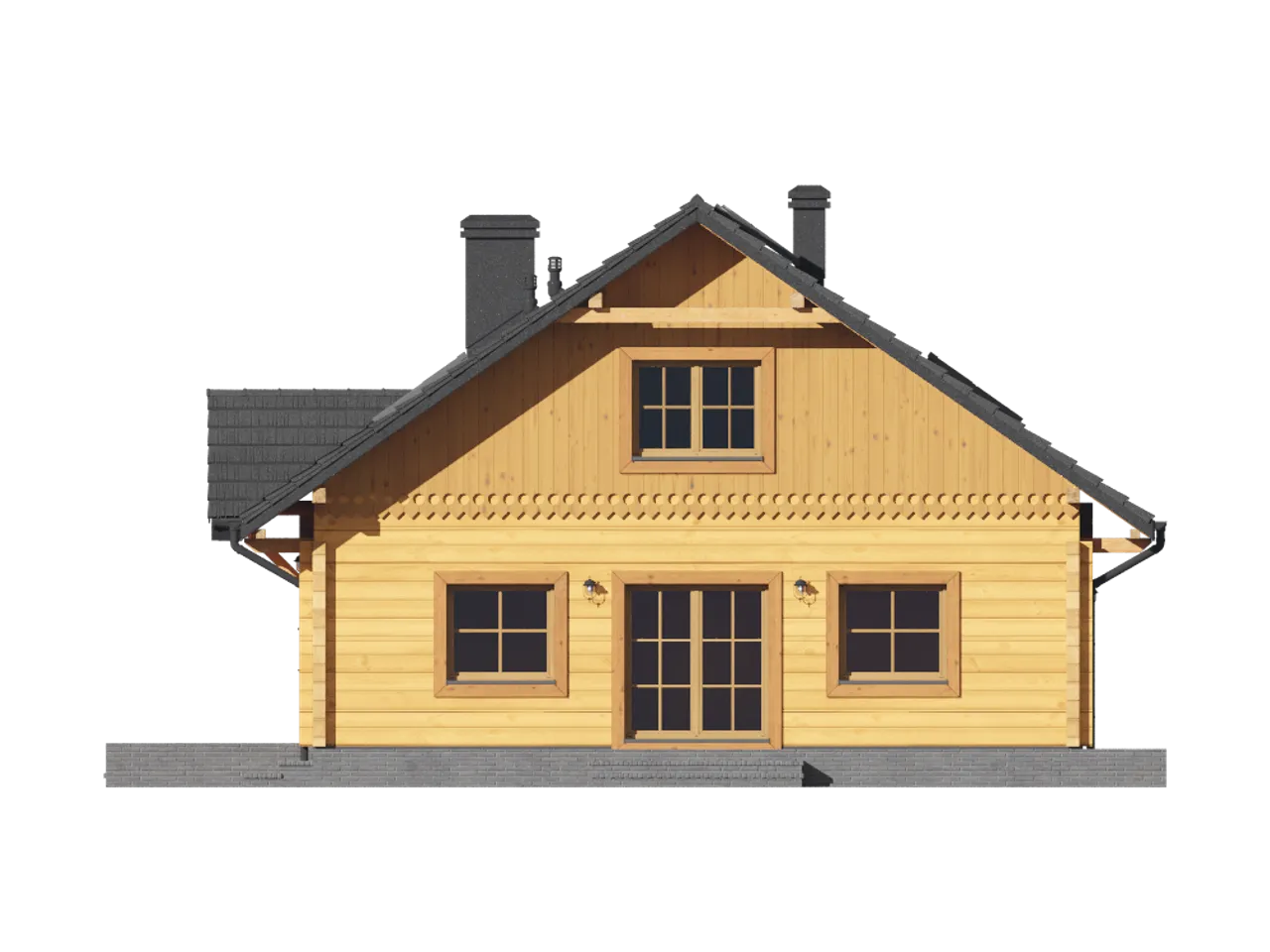

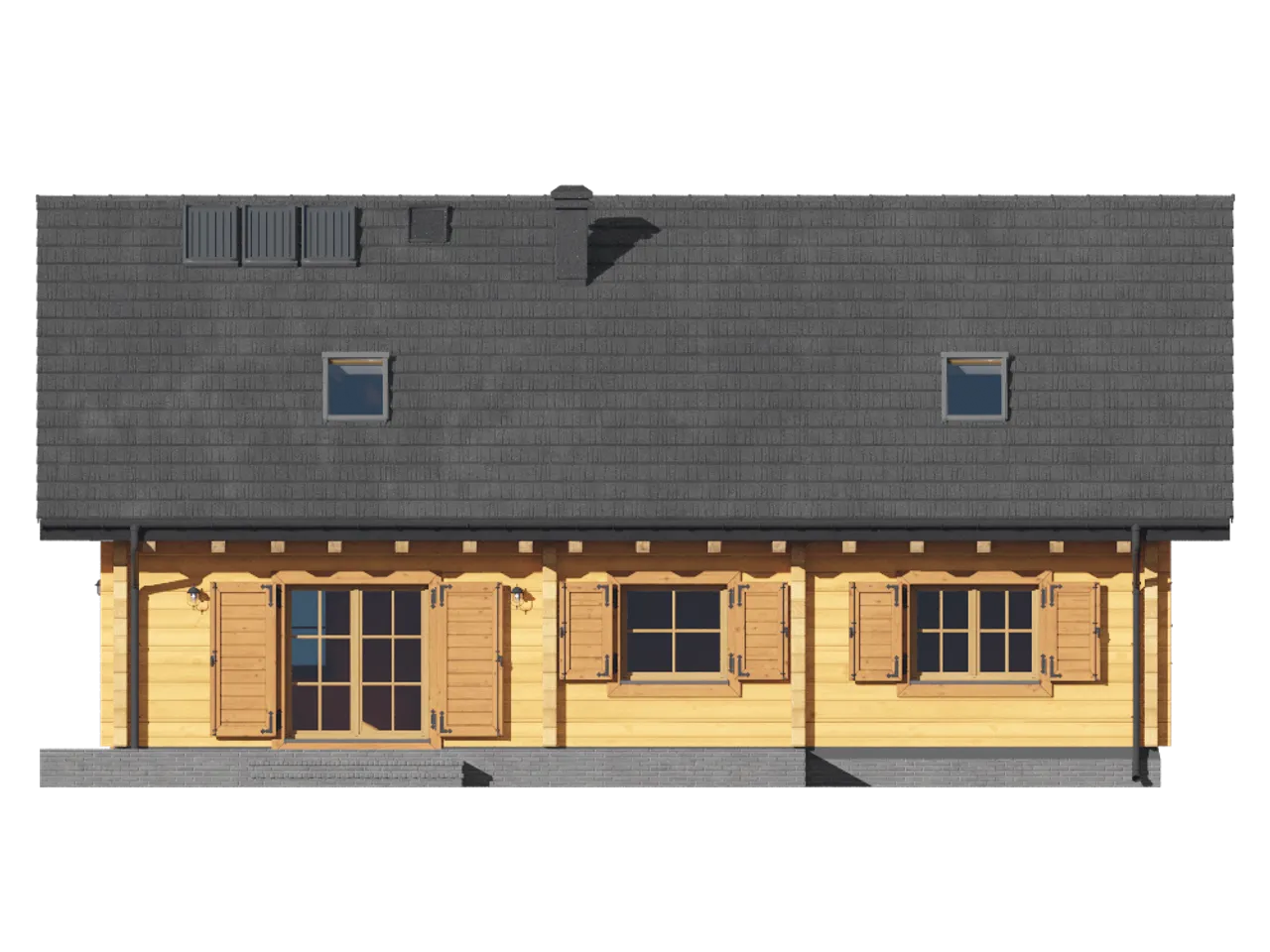

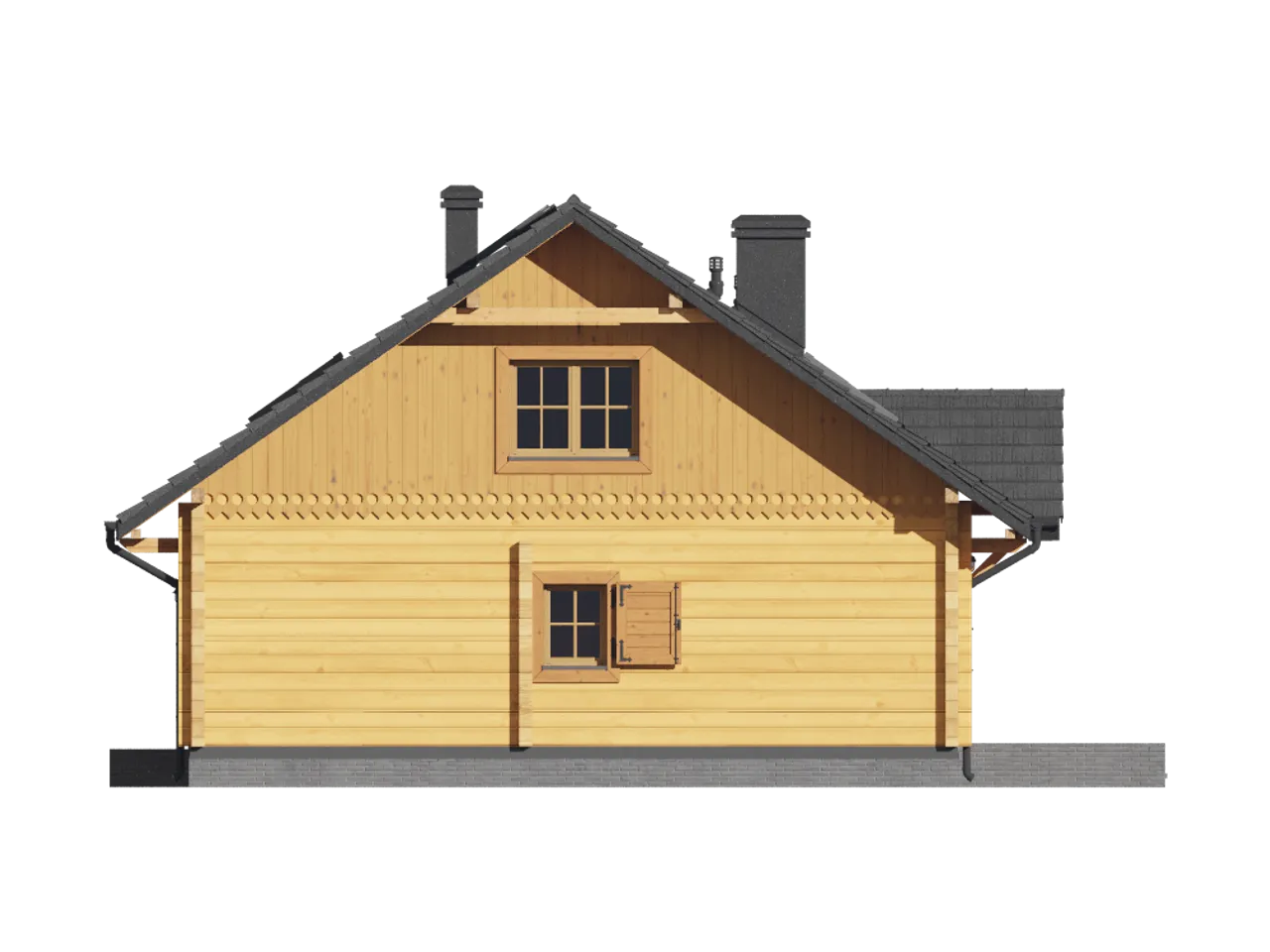

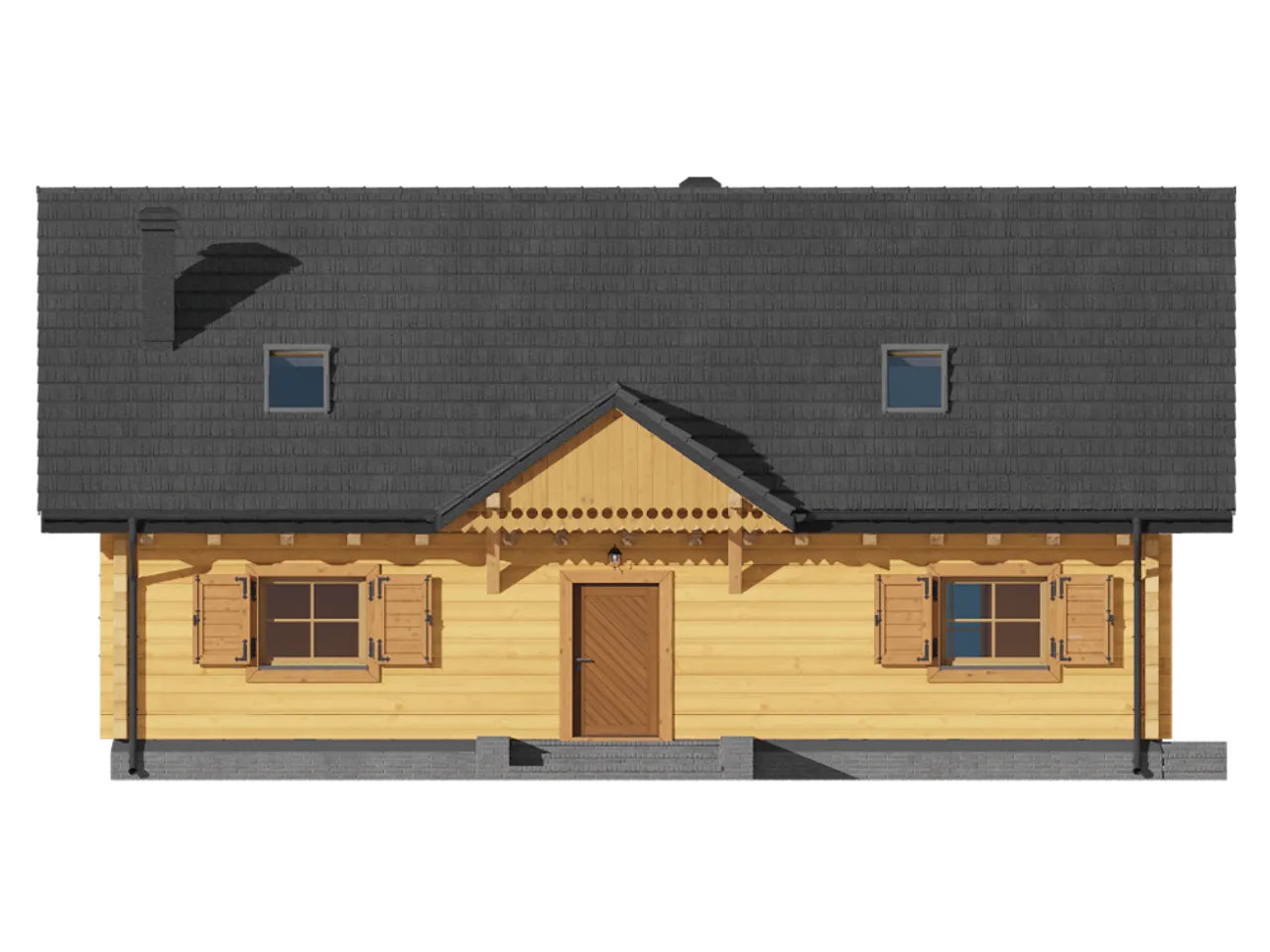

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

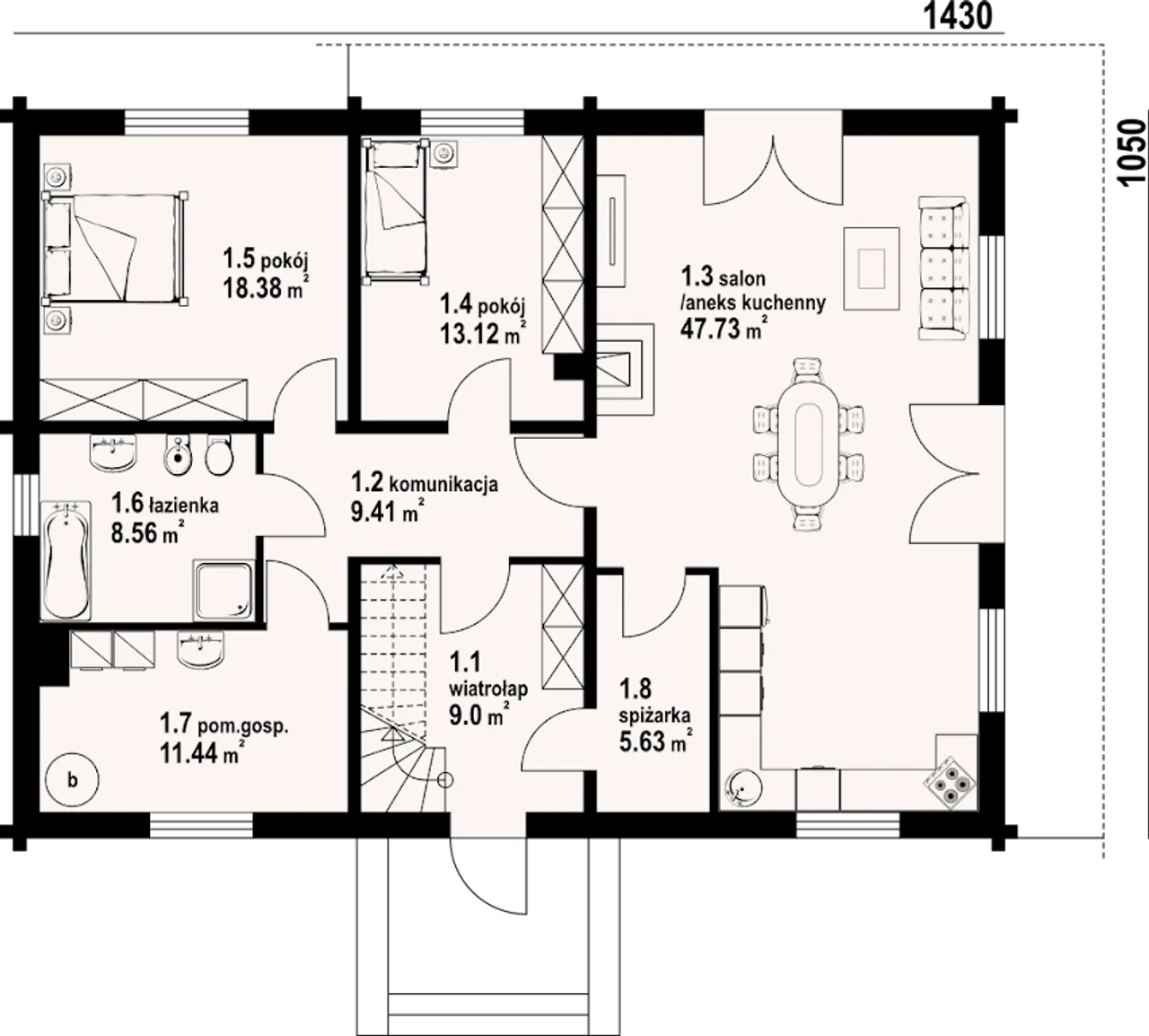

| 1. Wiatrołap | 9,00 m² |
| 2. Komunikacja | 9,41 m² |
| 3. Salon z aneksem kuchennym | 47,73 m² |
| 4. Pokój | 13,12 m² |
| 5. Pokój | 18,38 m² |
| 6. łazienka | 8,56 m² |
| 7. Pom.gosp. | 11,44 m² |
| 8. Spiżarka | 5,63 m² |

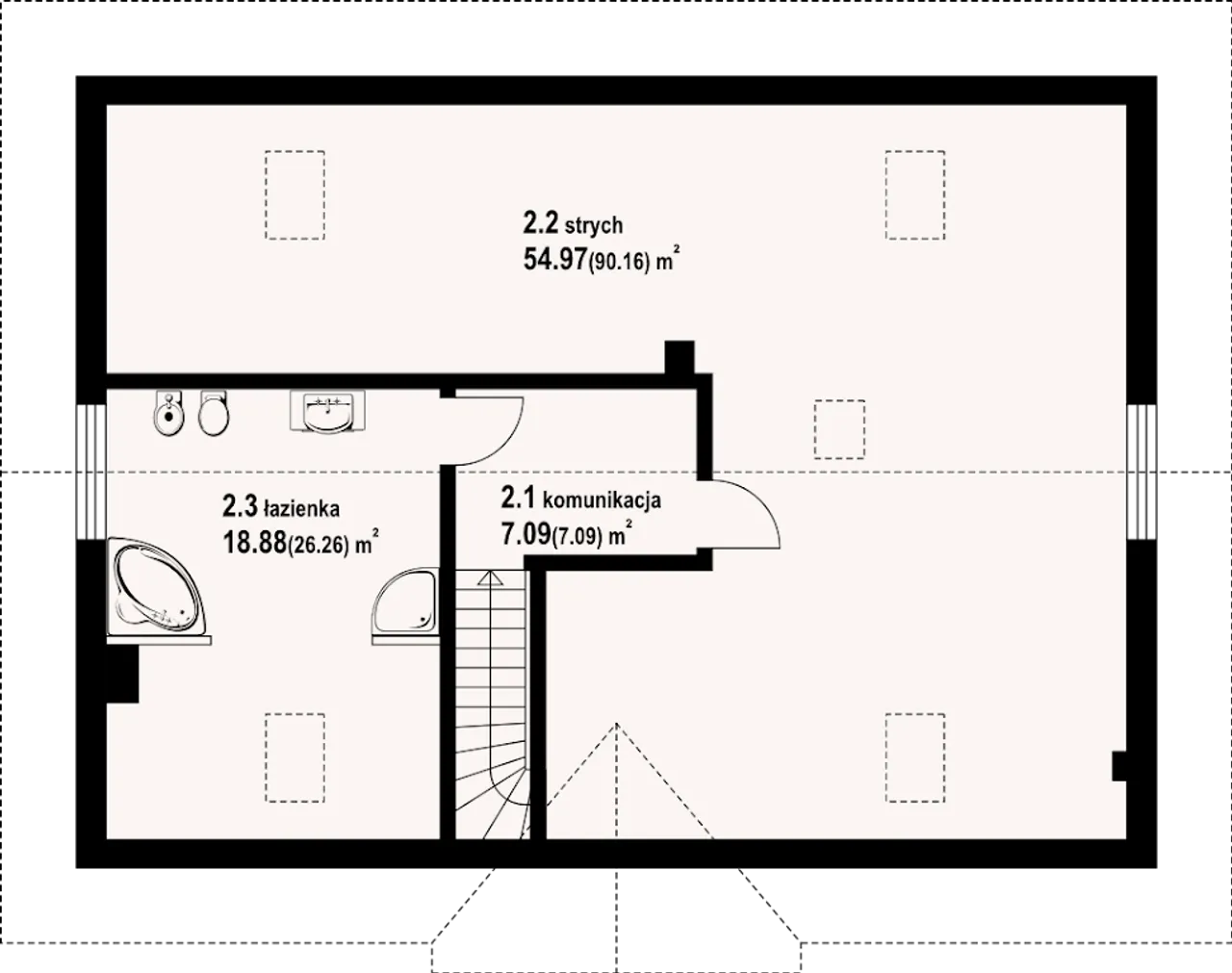

| 1. Komunikacja | 7,09 (7,09) m² |
| 2. Strych | 54,97 (90,16) m² |
| 3. łazienka | 18,88 (26,26) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Alamowo 23 dwk
| Ilość pokoi 3 |
| Pow. użytkowa 132.15 m² |
| Powierzchnia zabudowy 150.15 m² |
| Kondygnacje parterowy |
| Garaż bez garażu |
| Technologia z bali |
| Szerokość działki 22.3 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Ogrzewanie elektryczne |
| Liczba łazieniek 2 |
| Ep 69.84 |
| Przechowywanie w kuchni spiżarnia |
| Funkcje dodatkowe ze strychem |
| Kominek kominek w projekcie |
| Szerokość budynku 14.3 m |
| Bryła budynku prosta bryła |
| Taras z tarasem |
| Długość budynku 10.5 m |
| Styl budynku tradycyjny |
| Piwnica bez podpiwniczenia |
| Kąt nachylenia dachu 35 ° |
| Strop drewniany |
| Kubatura 780 m³ |
| Kalenica równoległa do drogi |
| Powierzchnia dachu 252 m² |
| Długość działki 18.5 m |
| Wysokość budynku 8.15 m |
| Rodzaj dachu dwuspadowy |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Ilość pokoi 3 |
| Powierzchnia zabudowy 150.15 m² |
| Garaż bez garażu |
| Szerokość działki 22.3 m |
| Typ domu jednorodzinny całoroczny |
| Liczba łazieniek 2 |
| Przechowywanie w kuchni spiżarnia |
| Kominek kominek w projekcie |
| Bryła budynku prosta bryła |
| Długość budynku 10.5 m |
| Piwnica bez podpiwniczenia |
| Strop drewniany |
| Kalenica równoległa do drogi |
| Długość działki 18.5 m |
| Rodzaj dachu dwuspadowy |
| Pow. użytkowa 132.15 m² |
| Kondygnacje parterowy |
| Technologia z bali |
| Obiekt dom |
| Ogrzewanie elektryczne |
| Ep 69.84 |
| Funkcje dodatkowe ze strychem |
| Szerokość budynku 14.3 m |
| Taras z tarasem |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 35 ° |
| Kubatura 780 m³ |
| Powierzchnia dachu 252 m² |
| Wysokość budynku 8.15 m |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
elektryczne

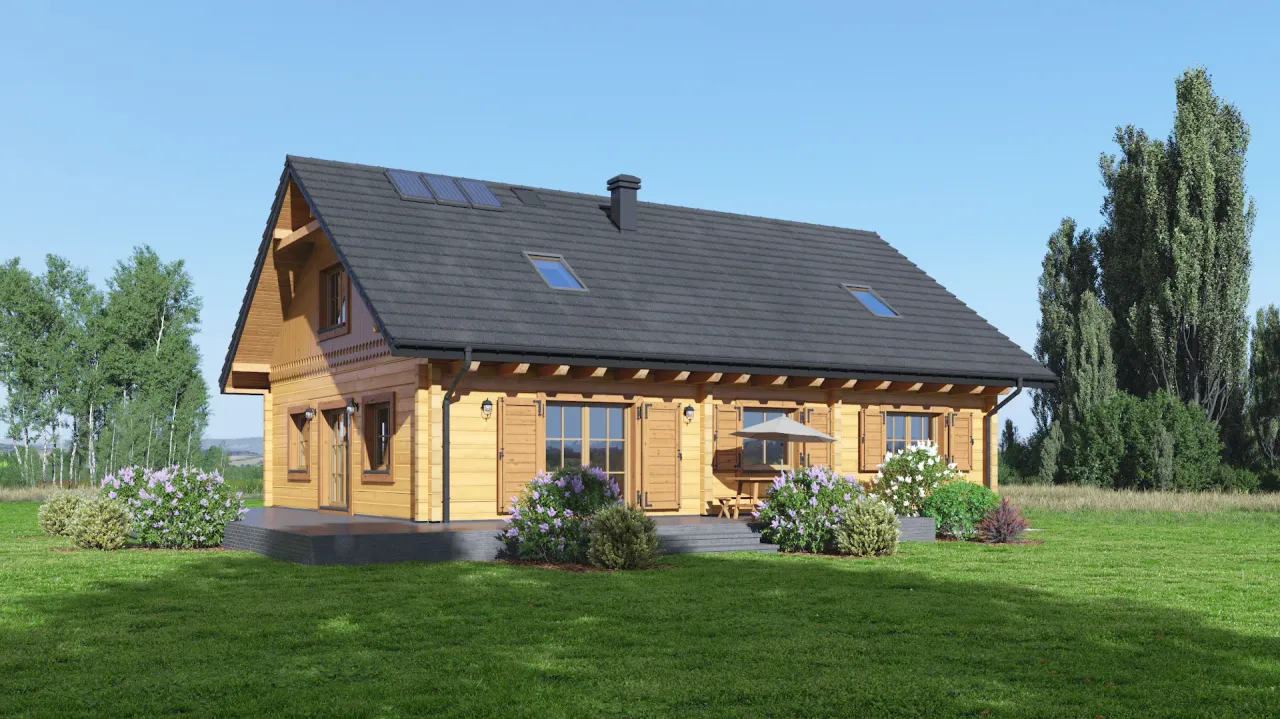

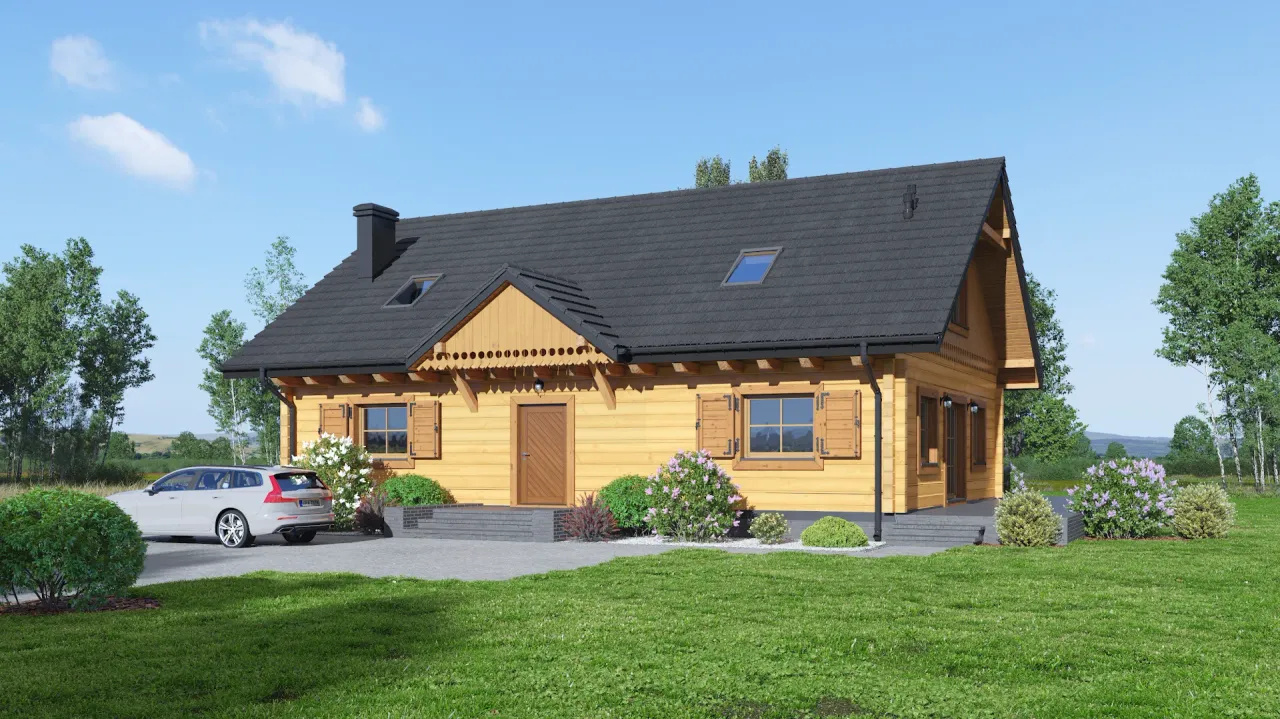

Odkryj wyjątkowy projekt domu całorocznego Alamowo 23 dwk - połączenie klasycznej bryły, funkcjonalności oraz nowoczesnej technologii z ponadczasowym wyglądem. Ten parterowy dom z bali powstał dla osób ceniących prostotę formy, naturalne materiały oraz sprawdzone rozwiązania.
Jeśli szukasz wygodnego, rodzinnego domu, który wpisze się w każde otoczenie i zapewni świetne warunki do wypoczynku oraz codziennego życia, wybierz projekt Alamowo 23 dwk. Jeden poziom mieszkalny, atrakcyjny taras oraz przestronne wnętrze pozwolą Ci odnaleźć komfort na długie lata.
Dom wybudowany w oparciu o projekt Alamowo 23 dwk wyróżnia się szlachetną prostotą dzięki klarownej, równoległej do drogi kalenicy oraz dwuspadowemu dachowi o kącie nachylenia 35°. Pokrycie dachu ceramiczną dachówką zapewnia długowieczność oraz odporność na czynniki atmosferyczne. Co więcej, konstrukcja ścian z litych bali oraz ocieplenie z nowoczesnej wełny mineralnej sprawiają, że wnętrze utrzymuje stabilną temperaturę niezależnie od pory roku. Drewniane stropy i ściany to gwarancja przyjemnego klimatu i wyjątkowego stylu wnętrz.
Dodatkową korzyścią jest zastosowanie systemu grzewczego opartego na energii elektrycznej, który można zintegrować z instalacją solarną, dla jeszcze większych oszczędności na rachunkach i mniejszego wpływu na środowisko. Okna połaciowe Fakro wpuszczają dużo naturalnego światła i optycznie powiększają wnętrza, a obecność praktycznej spiżarni pozwala wygodnie gospodarować domowymi zapasami.
Taras przy domu zaprasza do wypoczynku na świeżym powietrzu, a przemyślany program parteru gwarantuje łatwość codziennej organizacji życia rodzinnego. Dom jest niepodpiwniczony i nie posiada garażu, co ułatwia dopasowanie go do niewielkiej lub wąskiej działki.
Nie zwlekaj - zamów projekt i zrealizuj dom w oparciu o Alamowo 23 dwk! Zyskaj przyjazną przestrzeń do życia na lata.
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
