    Gotowy projekt domu Żuczek Sto

    ID: 18735
    3635 2025-08-25
    TANIEJ 355 zł do 22.08.2025
    Projekt zgodny z aktualnymi przepisami WT2021
    3635 zł
    (3990 zł brutto)
    Obniżka ceny skończy się za:
    Najniższa cena z 30 dni przed obniżką: 3635 zł
    3635 2025-08-25
    • Promocja GRATISOWA do 19.08.2025 ➞ sprawdź zasady
    • ✓ GRATIS: Wiertarka
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

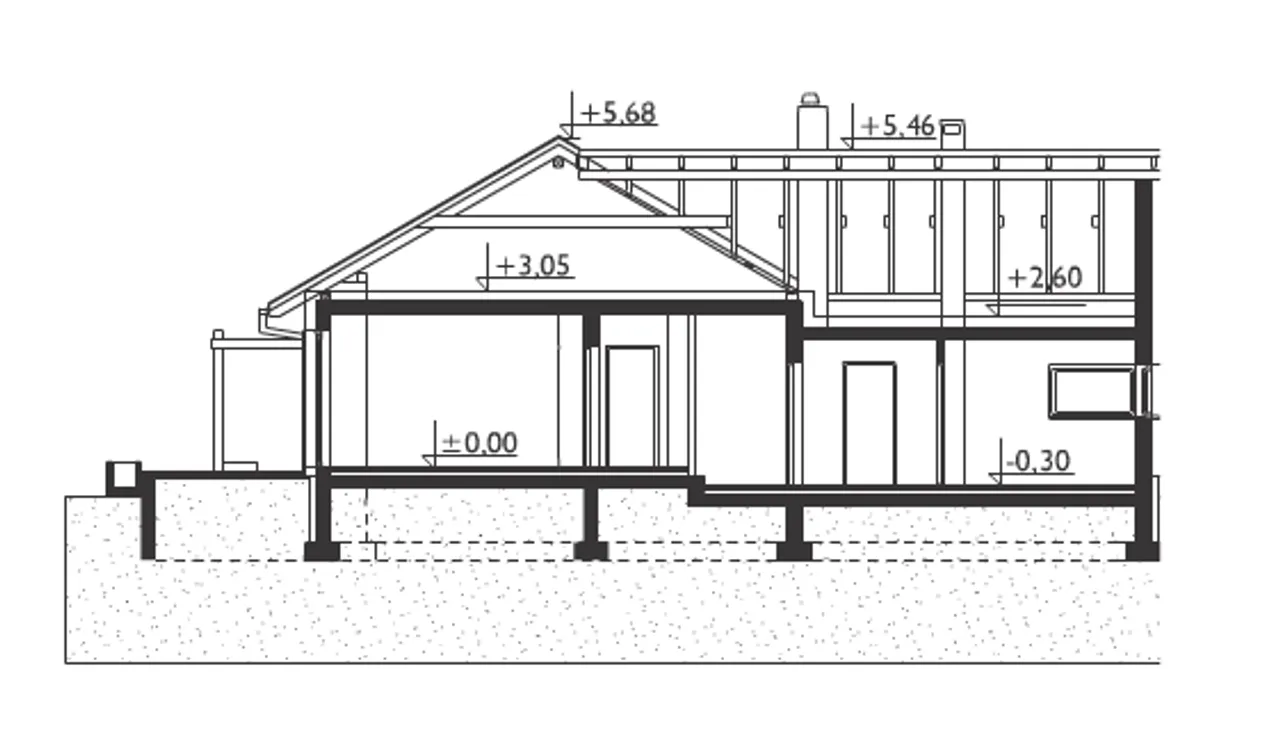

    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
    Udostępnij projekt:

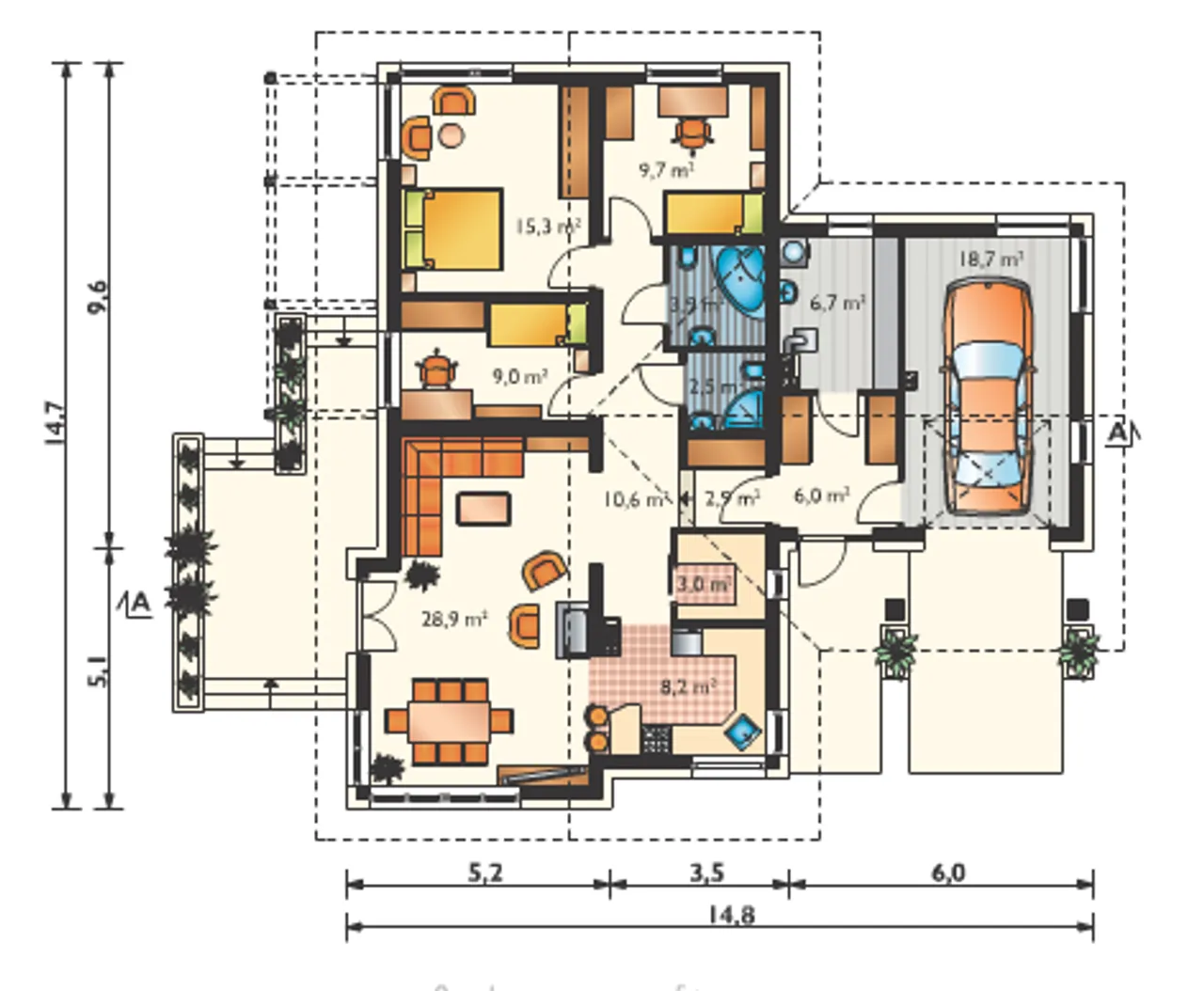

    Rzuty gotowego projektu domu Żuczek Sto

    Żuczek Sto
    1. Pokój dzienny 28,90 m²
    2. Sypialnia 15,30 m²
    3. Hol 10,60 m²
    4. Pokój 9,70 m²
    5. Pokój 9,00 m²
    6. Kuchnia 8,20 m²
    7. Sień 6,00 m²
    8. łazienka 3,90 m²
    9. Spiżarka 3,00 m²
    10. Korytarz 2,90 m²
    11. łazienka 2,50 m²
    12. Garaż 18,70 m²
    13. Kotłownia 6,70 m²
    Pobieram bezpłatne rysunki szczegółowe
    Żuczek Sto
    Pobieram bezpłatne rysunki szczegółowe
    Żuczek Sto
    Pobieram bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Żuczek Sto

    Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Żuczek Sto

    Parametry Techniczne gotowego projektu domu Żuczek Sto

    Pow. użytkowa 100 m²
    Powierzchnia zabudowy 161.4 m²
    Kondygnacje parterowy
    Garaż 1 stanowisko
    Technologia murowany

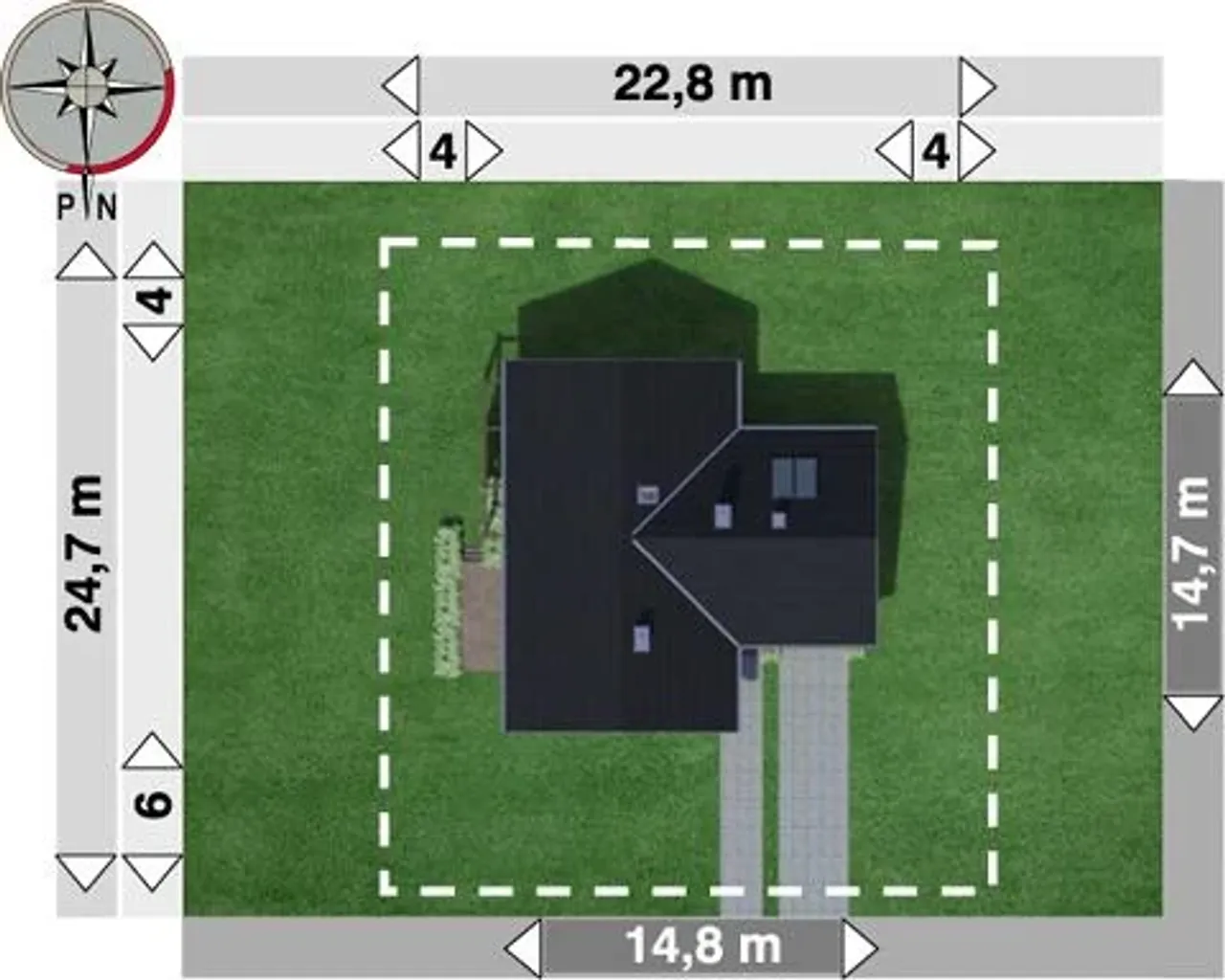

    Szerokość działki 22.8 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Szerokość budynku 14.8 m
    Kotłownia duża kotłownia
    Kąt nachylenia dachu 30 °
    Strop gęstożebrowy
    Długość budynku 14.7 m
    Piwnica bez podpiwniczenia
    Kalenica prostopadła do drogi
    Kubatura 745.3 m³
    Rodzaj garażu przyklejony
    Powierzchnia dachu 240.2 m²
    Rodzaj dachu dwuspadowy
    Długość działki 24.7 m
    Wysokość budynku 6.2 m
    Przechowywanie w kuchni spiżarnia
    Bryła budynku plan litery T
    Styl budynku nowoczesny
    Kominek kominek w projekcie
    Koszty budowy tylko z kosztorysem, 250-300 tys.

    Nasze prawdziwe opinie z Google

    Opis projektu domu Żuczek Sto

    Przedstawiony projekt domu o nazwie Żuczek Sto 1196-MC to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Żuczek Sto 1196-MC po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie znajdzie się miejsce garażowe dla jednego auta. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 30 stopni nachylenia. Będzie to dom parterowy bez poddasza, bez podpiwniczenia.Autor proponuje wykonanie budynku jako murowany.

    Technologia wykonania:

    • <strong>Technologia:</strong> murowana – ceramika
    • <strong>Ściany zewnetrzne: </strong>pustak ceramiczny typu gr. 25 cm + ocieplenie styropian lub wełna gr. 15 cm
    • <strong>Ściany wewnętrzne:</strong> konstrukcyjne: pustak ceramiczny gr. 25 cm
    • działowe: cegła kratówka gr.12 cm
    • <strong>Strop:</strong> gęstożebrowy
    • <strong>Konstrukcja dachu:</strong> drewniana krokwiowo-jętkowa
    • <strong>Typ ogrzewania:</strong> Kocioł na gaz
    • <strong>Pokrycie dachu:</strong> dachówka betonowa lub ceramiczna

    Częste pytania

    Czy mogę wprowadzić zmiany w projekcie?

    Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

    W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

    Projekt jest murowany, a ja chcę budować drewniany

    Co zrobić gdy wybrany dom nie mieści się na działce?

    Jakie zmiany można wprowadzić w projekcie?

    Porady ekspertów

    Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

    Co zawiera projekt

    • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
    • ✓ Projekty techniczne ➞ szczegóły
    • ✓ charakterystyka energetyczna (do projektów domów)
    • ✓ zgoda na zmiany w projekcie ➞ szczegóły
    • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Szacunkowy kosztorys dla projektu Żuczek Sto

    Stan surowy zamknięty 193000 zł
    powierzchnia
    Stan deweloperski 262000 zł
    powierzchnia

    Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

    Dodatki do projektu Żuczek Sto

    [Archeton] Dodatkowy egzemplarz projektu (350 zł)

    [Archeton] Kosztorys wersja elektroniczna (450 zł)

    [Archeton] Kosztorys wersja drukowana (260 zł)

    [Archeton] Dodatkowy egzemplarz projektu (550 zł)

    [Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

    [Archeton] Paliwo stałe + charakterysytka (500 zł)

    [Archeton] Architektura w pdf (0 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Żuczek Sto

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)



    Podobne projekty do domu Żuczek Sto

    Komentarze / pytania do projektu domu Żuczek Sto

    Zosia

    Projekt domu "Zuczek" prezentuje się niezwykle atrakcyjnie ze swoją nowoczesną i funkcjonalną aranżacją przestrzeni. Wizualizacje idealnie oddają charakter budynku, który z pewnością będzie cieszył oko zarówno mieszkańców, jak i gości. Przemyślane rozplanowanie pokoi zdecydowanie ułatwi codzienne funkcjonowanie rodziny, a duże okna zapewnią dużą ilość naturalnego światła.
