151.4 m²

parterowy+poddasze

1 stanowisko

murowany

Gotowy projekt domu Zofia Ultra

ID: 18698

4730 2025-10-29

TANIEJ 360 zł do 23.10.2025

Projekt zgodny z aktualnymi przepisami WT2021

4730 zł

(5090 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 4730 zł

4730 2025-10-29

Promocja GRATISOWA do 24.10.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

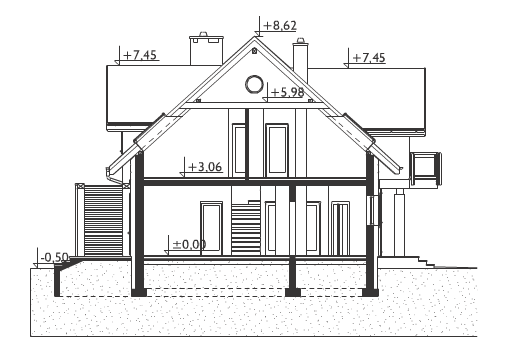

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4730.00zł

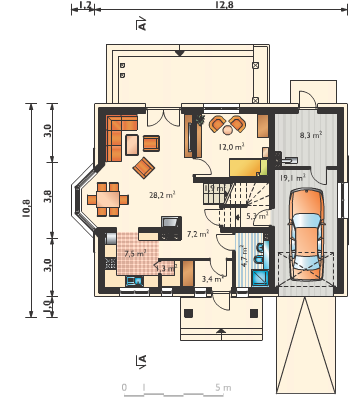

Rzuty gotowego projektu domu Zofia Ultra

1. Wiatrołap	3,40 m²
2. Hol	7,20 m²
3. Kuchnia	7,50 m²
4. Spiżarnia	1,30 m²
5. Pokój dzienny	28,20 m²
6. Pokój	12,00 m²
7. łazienka	4,70 m²
8. Klatka schodowa	1,90 m²
9. Korytarz	5,30 m²
10. Garaż	19,10 m²
11. Kotłownia	8,30 m²

Pobieram bezpłatne rysunki szczegółowe

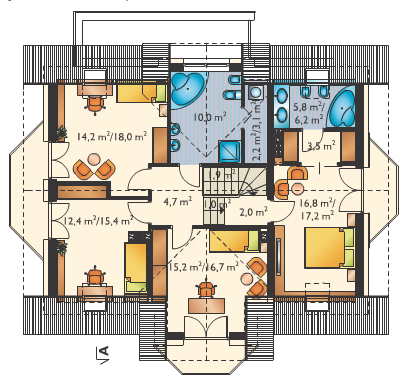

1. Klatka schodowa	1,90 m²
2. Klatka schodowa	1,00 m²
3. Przedpokój	4,70 m²
4. Pokój	14,20 (18,00) m²
5. Pokój	12,40 (15,40) m²
6. Pokój	15,20 (16,70) m²
7. Korytarz	2,00 m²
8. Sypialnia	16,80 (17,20) m²
9. Garderoba	3,50 m²
10. łazienka	5,80 (6,20) m²
11. łazienka	10,00 m²
12. Pralnia	2,20 (3,10) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Zofia Ultra

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Zofia Ultra

Parametry Techniczne gotowego projektu domu Zofia Ultra

Ilość pokoi 6

Pow. użytkowa 151.4 m²

Powierzchnia zabudowy 132.7 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

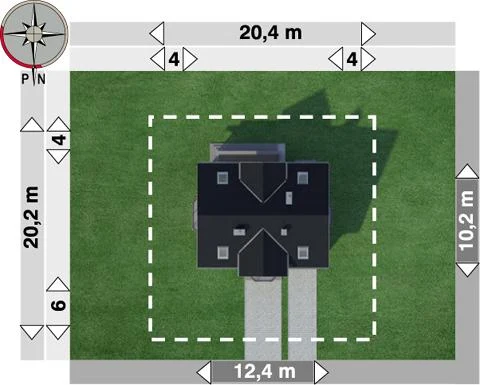

Szerokość działki 22 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kominek kominek w projekcie

Funkcje dodatkowe z pralnią

Szerokość budynku 10.8 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 42 °

Długość budynku 14 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Kubatura 830 m³

Przechowywanie w kuchni spiżarnia

Powierzchnia dachu 226.1 m²

Długość działki 19.8 m

Wysokość budynku 9.1 m

Styl budynku tradycyjny

Liczba łazieniek 3

Kalenica równoległa do drogi

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 6

Powierzchnia zabudowy 132.7 m²

Garaż 1 stanowisko

Szerokość działki 22 m

Typ domu jednorodzinny całoroczny

Funkcje dodatkowe z pralnią

Kotłownia duża kotłownia

Długość budynku 14 m

Piwnica bez podpiwniczenia

Przechowywanie w kuchni spiżarnia

Długość działki 19.8 m

Styl budynku tradycyjny

Kalenica równoległa do drogi

Pow. użytkowa 151.4 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Kominek kominek w projekcie

Szerokość budynku 10.8 m

Kąt nachylenia dachu 42 °

Rodzaj dachu dwuspadowy

Kubatura 830 m³

Powierzchnia dachu 226.1 m²

Wysokość budynku 9.1 m

Liczba łazieniek 3

Koszty budowy 350-400 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

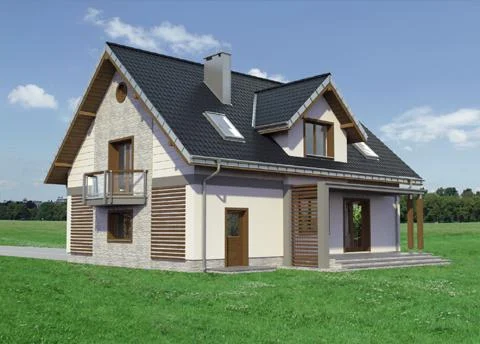

Opis projektu domu Zofia Ultra

Przedstawiony projekt domu o nazwie Zofia Ultra 1105-MB to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Zofia Ultra 1105-MB po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie znajdzie się miejsce garażowe dla jednego auta. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 42 stopni nachylenia. Będzie to dom parterowy z użytkowym poddaszem, bez podpiwniczenia.Autor proponuje wykonanie budynku jako murowany.

Technologia wykonania:

Technologia: murowana – beton komórkowy.
Ściany zewnętrzne: bloczki z betonu komórkowego SOLBET Optimal gr. 30 cm + wełna mineralna FASROCK MAX lub FRONTROCK MAX gr. 20 cm.
Ściany wewnętrzne: bloczki z betonu komórkowego SOLBET Optimal gr. 24 cm, działowe: 12 cm oraz na poddaszu ścianki szkieletowe ROCKTON gr. 12,5 cm.
Strop: Vector firmy Konbet Poznań.
Konstrukcja dachu: drewniana, jętkowa.
Rodzaj schodów: żelbetowe.
Typ ogrzewania: kocioł na gaz.
Aneks na paliwo stałe: na zamówienie.
Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.
Elewacja: tynk cienkowarstwowy na siatce.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.
