99.53 m²

parterowy+poddasze

1 stanowisko

szkielet/drewniany

Gotowy projekt domu Zawoja mk7gx dws

ID: 17035

4271 2025-11-17

TANIEJ 528 zł do 11.11.2025

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

4271 zł

(4799 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 4271 zł

4271 2025-11-17

Promocja GRATISOWA do 02.12.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska
✓ Czas na zwrot:30 dni

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

1. Część opisowa projektu architektoniczno-budowlanego składa się z:

- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

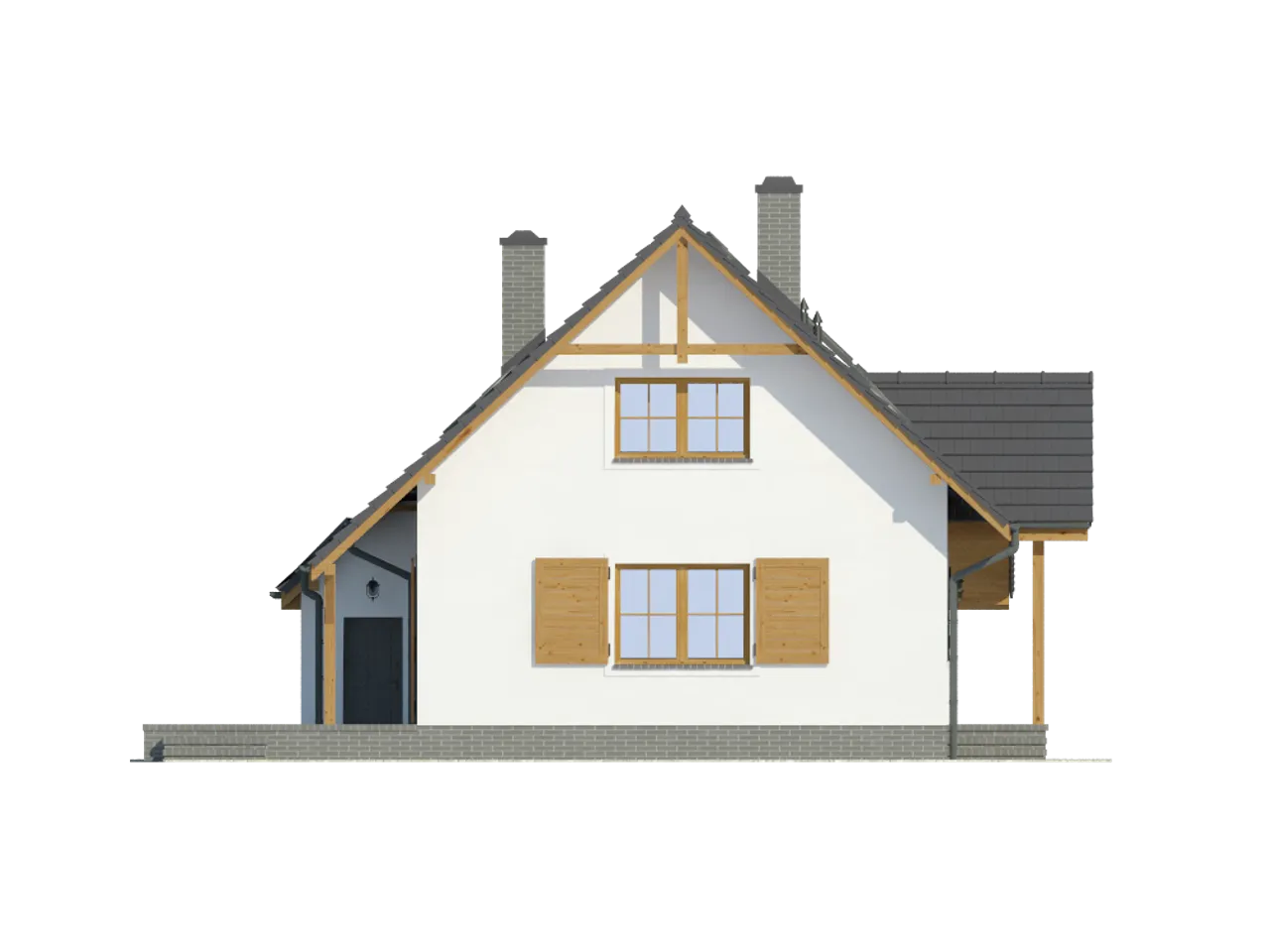

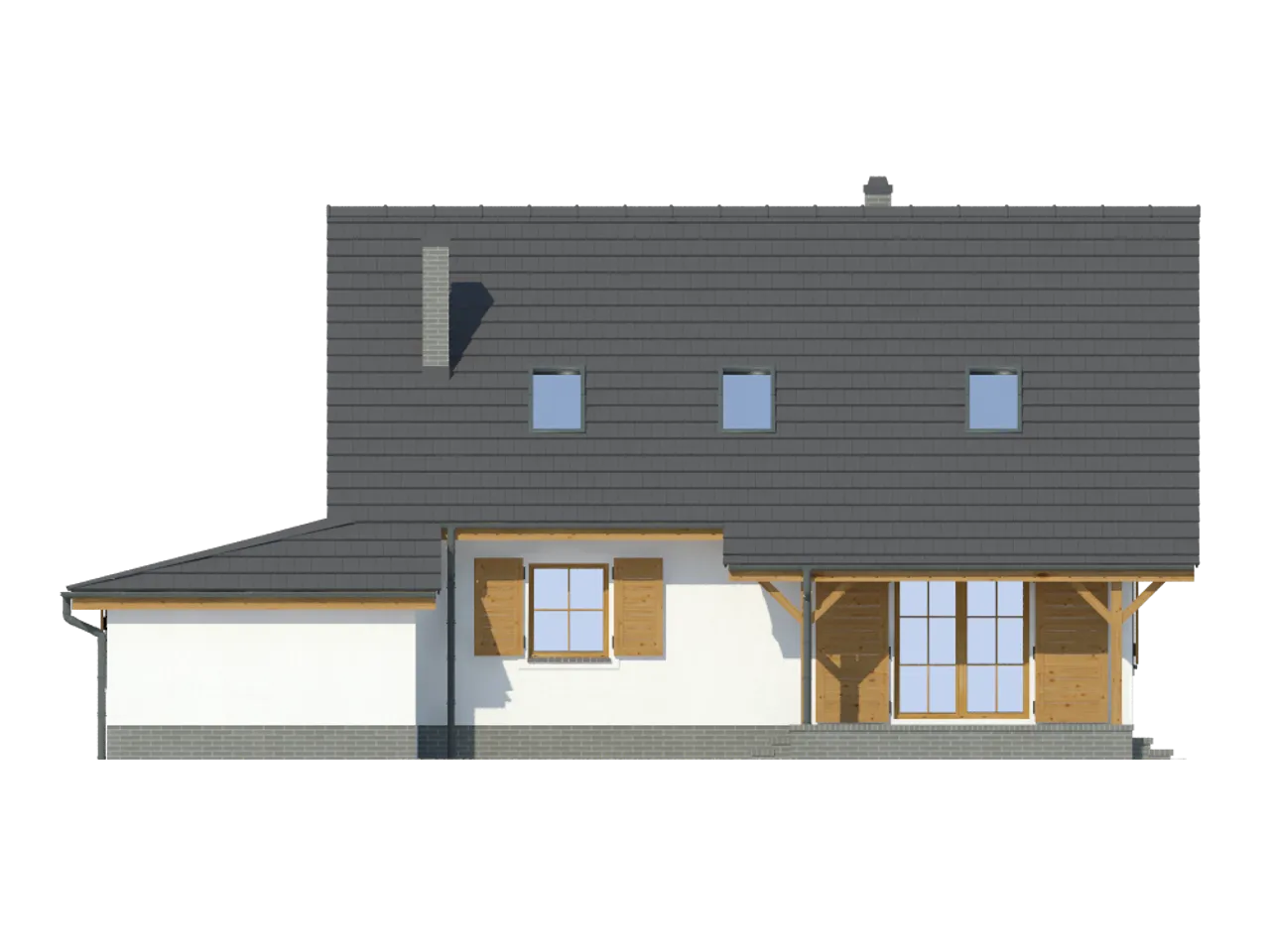

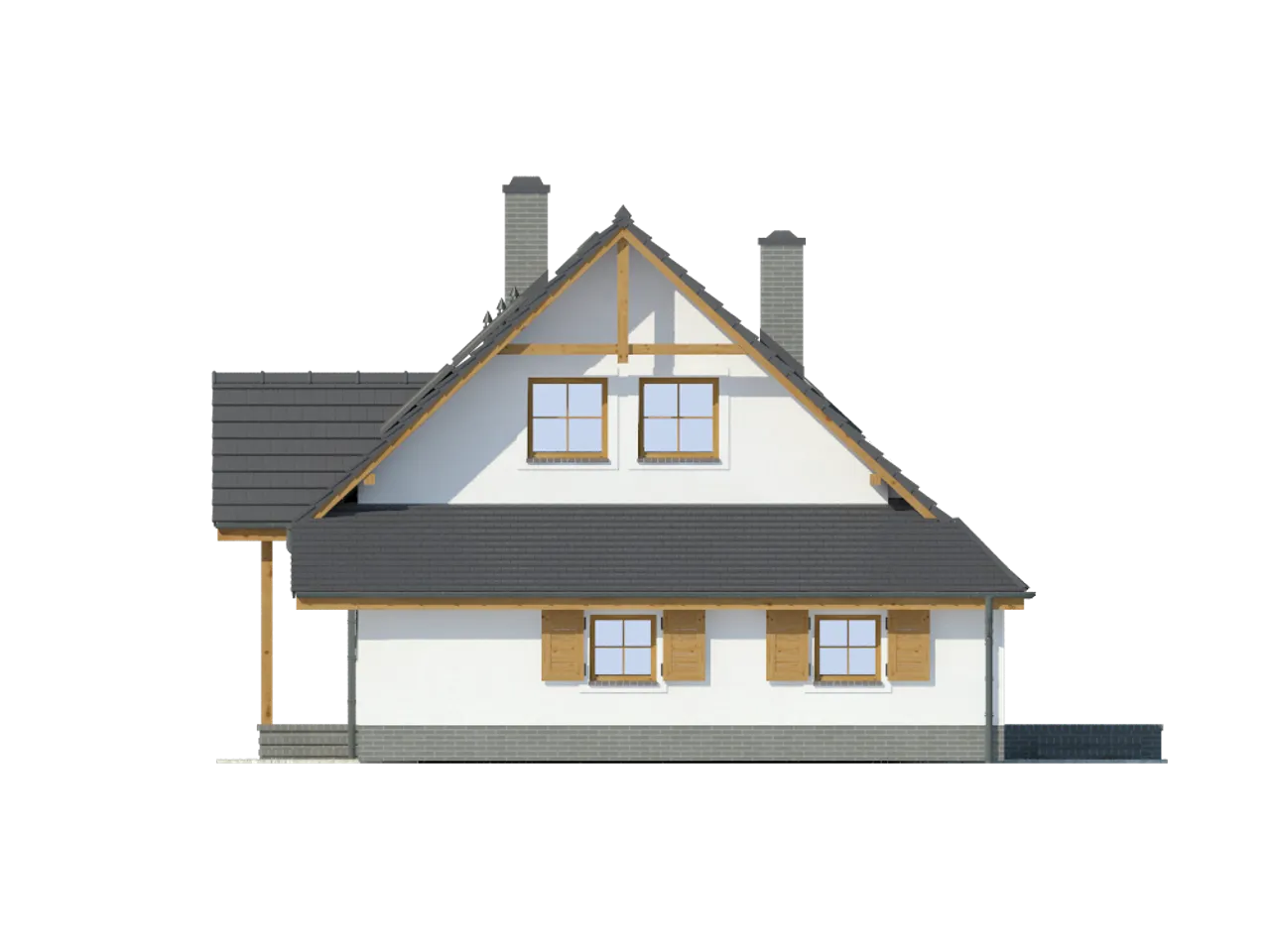

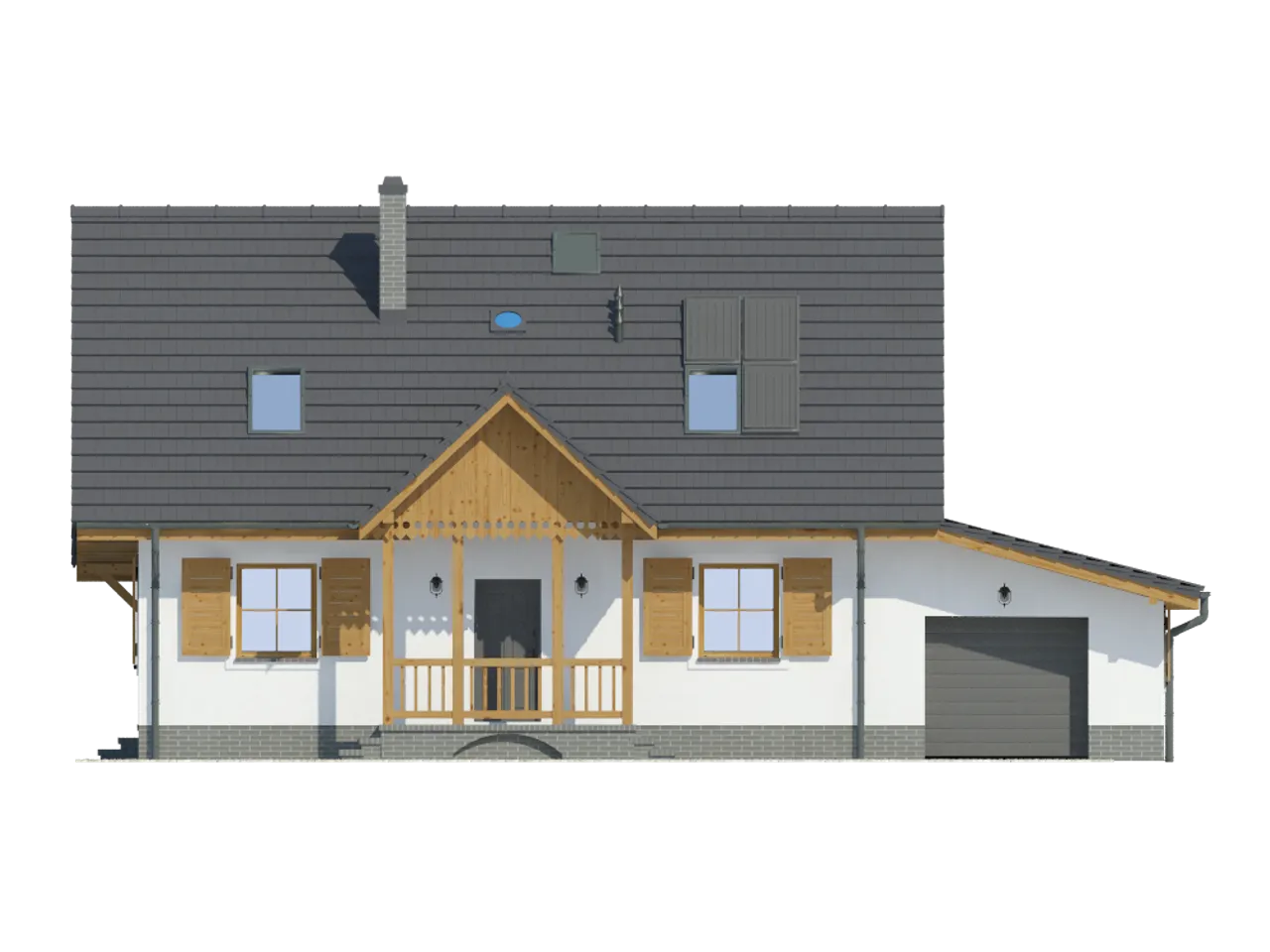

- elewacji
- zestawienia stolarki okiennej i drzwiowej

W części technicznej znajdują się:

- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa projektu technicznego składa się między innymi z:

- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej

Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

Ogrzewanie

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4271.00zł

Rzuty gotowego projektu domu Zawoja mk7gx dws

1. Wiatrołap	5,88 m²
2. Salon z aneksem kuchennym	37,22 m²
3. Pokój	11,26 m²
4. łazienka	6,26 m²
5. Pom.gosp.	6,96 m²
6. Garaż	21,94 m²
7. Kotłownia	11,71 m²

Pobieram bezpłatne rysunki szczegółowe

1. Komunikacja	4,86 (5,00) m²
2. Pokój	13,96 (19,27) m²
3. łazienka	3,41 (6,44) m²
4. Pokój	8,31 (12,77) m²
5. Pokój	8,37 (12,65) m²
6. Strych	4,26 (8,64) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Zawoja mk7gx dws

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Zawoja mk7gx dws

Parametry Techniczne gotowego projektu domu Zawoja mk7gx dws

Pow. użytkowa 99.53 m²

Ilość pokoi 5

Powierzchnia zabudowy 124.33 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia szkielet/drewniany

Szerokość działki 23 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Ogrzewanie gaz, paliwo stałe

Kominek kominek w projekcie

Ep 22.7

Kotłownia duża kotłownia

Szerokość budynku 15 m

Styl budynku tradycyjny

Taras z tarasem

Strop drewniany

Długość budynku 9.45 m

Piwnica bez podpiwniczenia

Kąt nachylenia dachu 43 °

Kalenica równoległa do drogi

Kubatura 522.15 m³

Powierzchnia dachu 235.26 m²

Rodzaj garażu przyklejony

Długość działki 17.87 m

Funkcje dodatkowe ze strychem

Liczba łazieniek 2

Wysokość budynku 8.17 m

Rodzaj dachu dwuspadowy

Koszty budowy tylko z kosztorysem, 250-300 tys.

Pow. użytkowa 99.53 m²

Powierzchnia zabudowy 124.33 m²

Garaż 1 stanowisko

Szerokość działki 23 m

Typ domu jednorodzinny całoroczny

Kominek kominek w projekcie

Kotłownia duża kotłownia

Styl budynku tradycyjny

Strop drewniany

Piwnica bez podpiwniczenia

Kalenica równoległa do drogi

Powierzchnia dachu 235.26 m²

Długość działki 17.87 m

Liczba łazieniek 2

Rodzaj dachu dwuspadowy

Ilość pokoi 5

Kondygnacje parterowy+poddasze

Technologia szkielet/drewniany

Obiekt dom

Ogrzewanie gaz, paliwo stałe

Ep 22.7

Szerokość budynku 15 m

Taras z tarasem

Długość budynku 9.45 m

Kąt nachylenia dachu 43 °

Kubatura 522.15 m³

Rodzaj garażu przyklejony

Funkcje dodatkowe ze strychem

Wysokość budynku 8.17 m

Koszty budowy tylko z kosztorysem, 250-300 tys.

Energia i ogrzewanie gotowego projektu domu Zawoja mk7gx dws

Źródło ogrzewania:

gaz

paliwo stałe

otrzymasz wszystkie rozwiązania, wybierasz przy adaptacji

Wentylacja: Grawitacyjna

Parametry energetyczne:

Ep: 22.7 kWh/(m²rok)

Nasze prawdziwe opinie z Google

Opis projektu domu Zawoja mk7gx dws

Gotowy projekt domu zawoja mk7gx dws to propozycja zrealizowana w technologii szkieletowej w stylu tradycyjnym. Jest to budynek parterowy z poddaszem użytkowym, całoroczny, o prostej bryle. Posiada garaż jednostanowiskowy przyklejony, kominek, nie posiada piwnicy. Jest to dom o dachu dwuspadowym z ogrzewaniem gazowym. Projekt zawoja mk7gx dws jest przestronny i funkcjonalny.

Technologia wykonania:

Ściany wewnętrzne: szkieletowe drewniane.
Ściany zewnętrzne: szkieletowe drewniane ocieplone wełną mineralną.
Strop: drewniany.
Pokrycie dachu: dachówka ceramiczna.
