Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

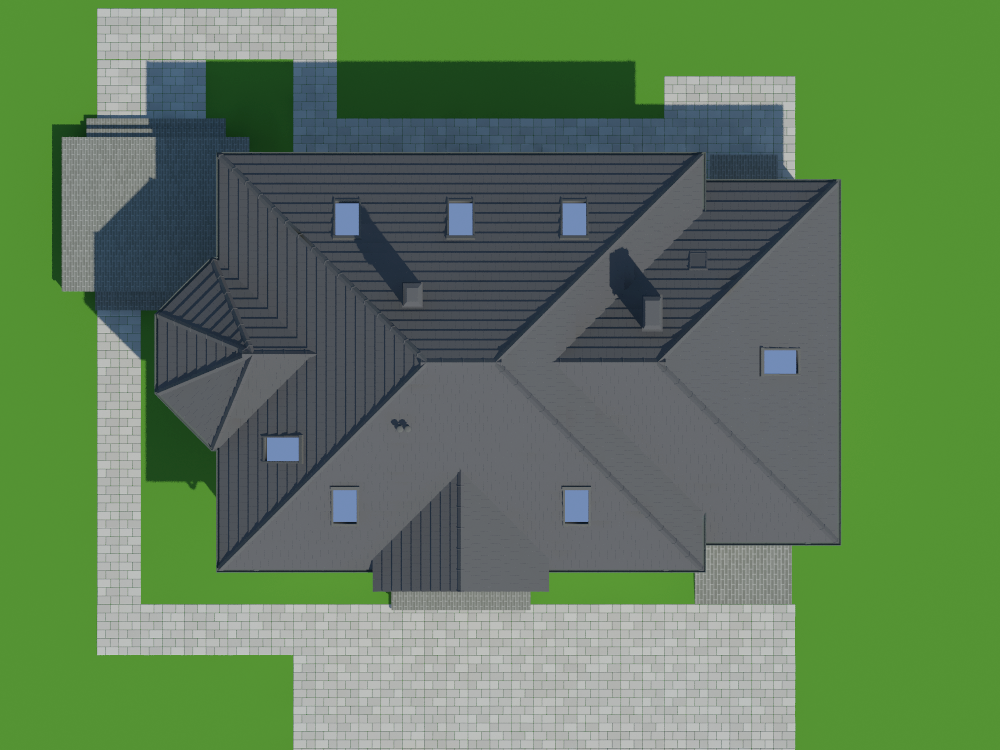

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych
- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.
| 1. Wiatrołap | 6,93 m² |
| 2. Garderoba | 3,39 m² |
| 3. łazienka | 3,39 m² |
| 4. Komunikacja | 9,61 m² |
| 5. Pokój | 12,78 m² |
| 6. łazienka | 6,71 m² |
| 7. Pokój | 14,99 m² |
| 8. Pokój | 18,13 m² |
| 9. Salon | 31,61 m² |
| 10. Kuchnia | 12,29 m² |
| 11. Garaż | 41,32 m² |
| 12. Pom. gosp. | 16,21 m² |
| 1. Komunikacja | 6,70 m² |
| 2. łazienka | 7,65 m² |
| 3. Garderoba | 6,46 m² |
| 4. Pokój | 15,81 m² |
| 5. Pokój | 18,45 m² |
| 6. Garderoba | 8,31 m² |
| 7. Strych | 28,82 m² |
| 1. Komunikacja | 7,93 m² |
| 2. Korytarz | 8,63 m² |
| 3. Pom. gosp. | 7,04 m² |
| 4. Skład opału | 12,29 m² |
| 5. Kotłownia | 31,61 m² |
| 6. Piwnica | 16,98 m² |
| 7. Piwnica | 20,02 m² |
| 8. Piwnica | 17,01 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Zadębie 17
| Pow. użytkowa 165.05 m² |
| Powierzchnia zabudowy 227.5 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 2 stanowiska |
| Technologia murowany |
| Szerokość działki 29.5 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Kominek kominek w projekcie |
| Kąt nachylenia dachu 30 ° |
| Szerokość budynku 21.5 m |
| Kotłownia duża kotłownia |
| Funkcje dodatkowe ze strychem |
| Długość budynku 11 m |
| Rodzaj garażu przyklejony |
| Piwnica z podpiwniczeniem |
| Kubatura 1599 m³ |
| Rodzaj dachu wielospadowy |
| Ogrzewanie gaz, paliwo stałe |
| Powierzchnia dachu 326.75 m² |
| Długość działki 19.93 m |
| Wysokość budynku 8 m |
| Strop żelbetowy |
| Styl budynku dworkowy, retro |
| Kalenica równoległa do drogi |
| Pow. użytkowa 165.05 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Kominek kominek w projekcie |
| Szerokość budynku 21.5 m |
| Funkcje dodatkowe ze strychem |
| Rodzaj garażu przyklejony |
| Kubatura 1599 m³ |
| Ogrzewanie gaz, paliwo stałe |
| Długość działki 19.93 m |
| Strop żelbetowy |
| Kalenica równoległa do drogi |
| Powierzchnia zabudowy 227.5 m² |
| Garaż 2 stanowiska |
| Szerokość działki 29.5 m |
| Typ domu jednorodzinny całoroczny |
| Kąt nachylenia dachu 30 ° |
| Kotłownia duża kotłownia |
| Długość budynku 11 m |
| Piwnica z podpiwniczeniem |
| Rodzaj dachu wielospadowy |
| Powierzchnia dachu 326.75 m² |
| Wysokość budynku 8 m |
| Styl budynku dworkowy, retro |
Kupując projekt w technologii murowanej powinieneś budować dom murowany. Zupełna zmiana technologii na szkieletową wymaga przeprojektowania całego budynku ( zmieniają się obciążenia, fundamenty, konstrukcja dachu). Wydamy zgodę na takie przeprojektowanie jednak wiążę się to z dużymi kosztami. Istnieją firmy wykonawcze, które podejmują się zmiany technologii budowy bezpłatnie przy skorzystaniu z ich usług wykonawczych. Zdarza się, że pracownia architektoniczna przygotowuje warianty konkretnego projektu przewidując także inne technologie. Prosimy o sprawdzenie czy istnieje poszukiwana wersja projektu, w zakładce - warianty projektu.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
