145 m²

parterowy

bez garażu

murowany

Gotowy projekt domu UA224

ID: 27443

5240 2025-07-04

5240 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 28.06.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, elektryczną, sanitarną) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opisy

- rysunki techniczne

W częsci technicznej znajdują się:

- część konstrukcyjna

- część instalacyjna (instalacje elektryczne, sanitarne)

- charakterystyka energetyczna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

5240 zł

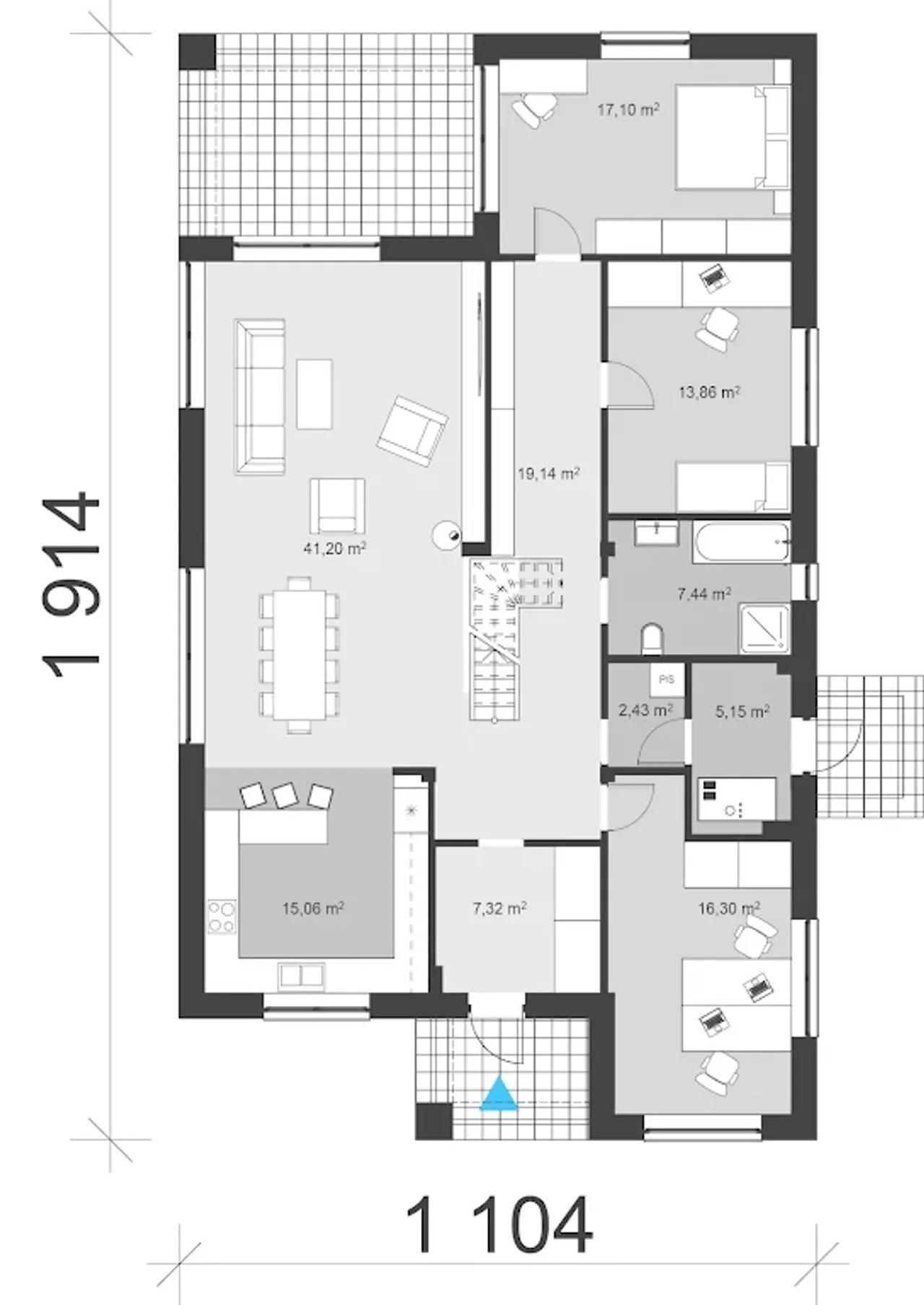

Rzuty gotowego projektu domu UA224

1. Wiatrołap	7,32 m²
2. Kuchnia	15,06 m²
3. Pokój dzienny + jadalnia	41,20 m²
4. Korytarz	19,14 m²
5. Sypialnia	17,10 m²
6. Pokój 1	13,86 m²
7. łazienka	7,44 m²
8. Pralnia	2,43 m²
9. Pom. gospodarcze	5,15 m²
10. Pokój 2	16,30 m²

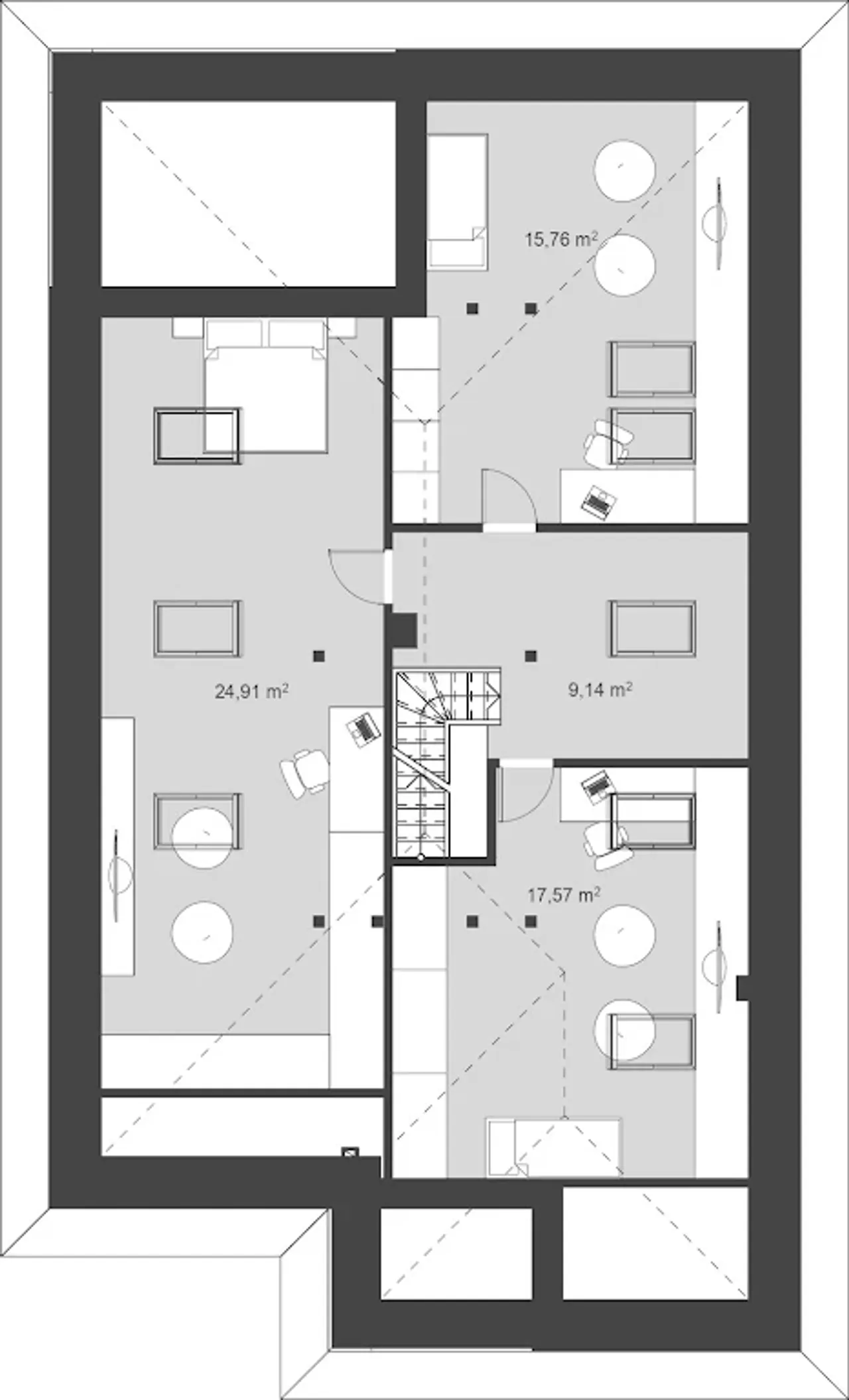

1. Strych 1	9,14 m²
2. Strych 2	17,57 m²
3. Strych 3	24,91 m²
4. Strych 4	15,76 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: UA224

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu UA224

Parametry Techniczne gotowego projektu domu UA224

Pow. użytkowa 145 m²

Ilość pokoi 4

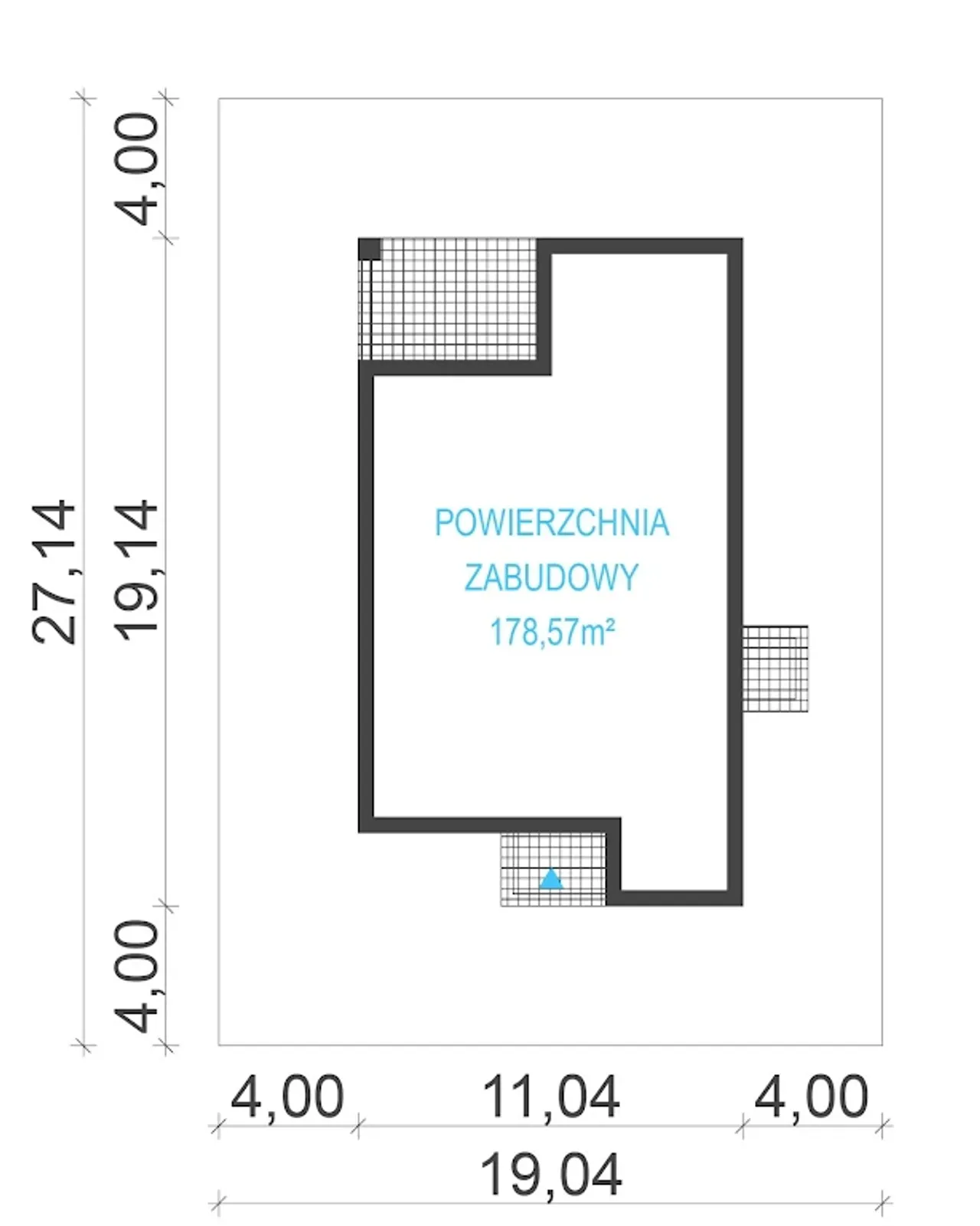

Powierzchnia zabudowy 178.57 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

Szerokość działki 19.04 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Bryła budynku plan litery T

Liczba łazieniek 1

Szerokość budynku 11.04 m

Styl budynku nowoczesny

Kominek kominek w projekcie

Kąt nachylenia dachu 30 °

Strop żelbetowy

Długość budynku 19.14 m

Piwnica bez podpiwniczenia

Kalenica prostopadła do drogi

Kubatura 865 m³

Powierzchnia dachu 277 m²

Rodzaj dachu wielospadowy

Długość działki 27.14 m

Ogrzewanie gaz

Funkcje dodatkowe z pralnią

Wysokość budynku 7.44 m

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 145 m²

Powierzchnia zabudowy 178.57 m²

Garaż bez garażu

Szerokość działki 19.04 m

Typ domu jednorodzinny całoroczny

Liczba łazieniek 1

Styl budynku nowoczesny

Kąt nachylenia dachu 30 °

Długość budynku 19.14 m

Kalenica prostopadła do drogi

Powierzchnia dachu 277 m²

Długość działki 27.14 m

Funkcje dodatkowe z pralnią

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 4

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Bryła budynku plan litery T

Szerokość budynku 11.04 m

Kominek kominek w projekcie

Strop żelbetowy

Piwnica bez podpiwniczenia

Kubatura 865 m³

Rodzaj dachu wielospadowy

Ogrzewanie gaz

Wysokość budynku 7.44 m

Nasze prawdziwe opinie z Google

Opis projektu domu UA224

Fundamenty: bloczki betonowe, lany beton.; Ściany: ceramika, gazobeton, silikaty.; Dach: tradycyjna więźba dachowa, dachówka, blacha, blachodachówka.; Strop: żelbetowy.; Ogrzewanie: gaz, kaloryfery.; Wentylacja: grawitacyjna.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
