143 m²

parterowy+poddasze

bez garażu

murowany

Gotowy projekt domu uA17v1

ID: 24518

4150 2025-08-14

4150 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 08.08.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, elektryczną, sanitarną) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opisy

- rysunki techniczne

W częsci technicznej znajdują się:

- część konstrukcyjna

- część instalacyjna (instalacje elektryczne, sanitarne)

- charakterystyka energetyczna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4150 zł

Rzuty gotowego projektu domu uA17v1

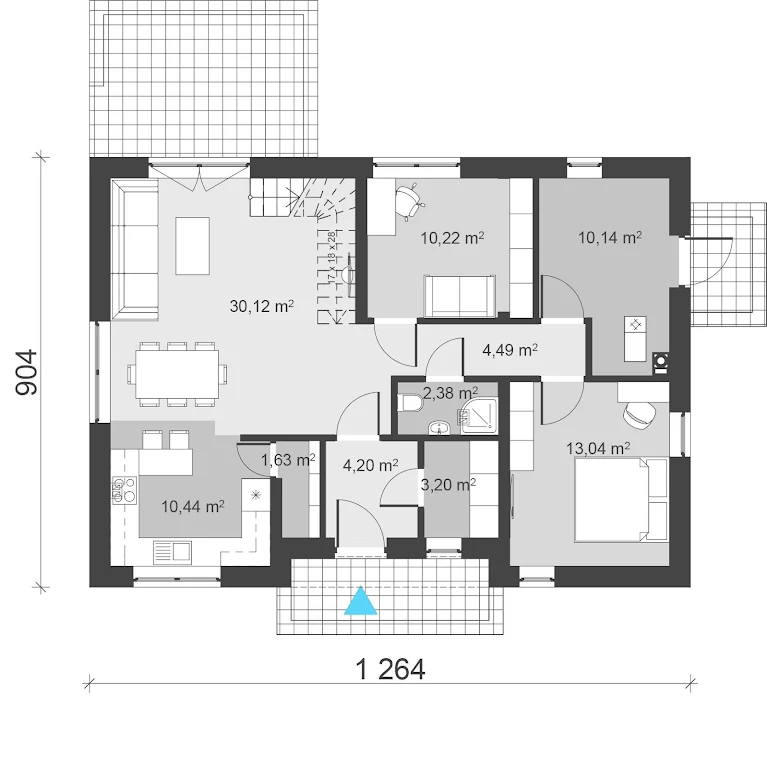

1. Wiatrołap	4,20 m²
2. Spiżarnia	1,63 m²
3. Kuchnia	10,44 m²
4. Pokój dzienny + jadalnia	30,12 m²
5. Gabinet	10,22 m²
6. Korytarz	4,49 m²
7. Pokój 1	13,04 m²
8. Wc	2,38 m²
9. Garderoba	3,20 m²
10. Pom. gopsodarcze	10,14 m²

Pobieram bezpłatne rysunki szczegółowe

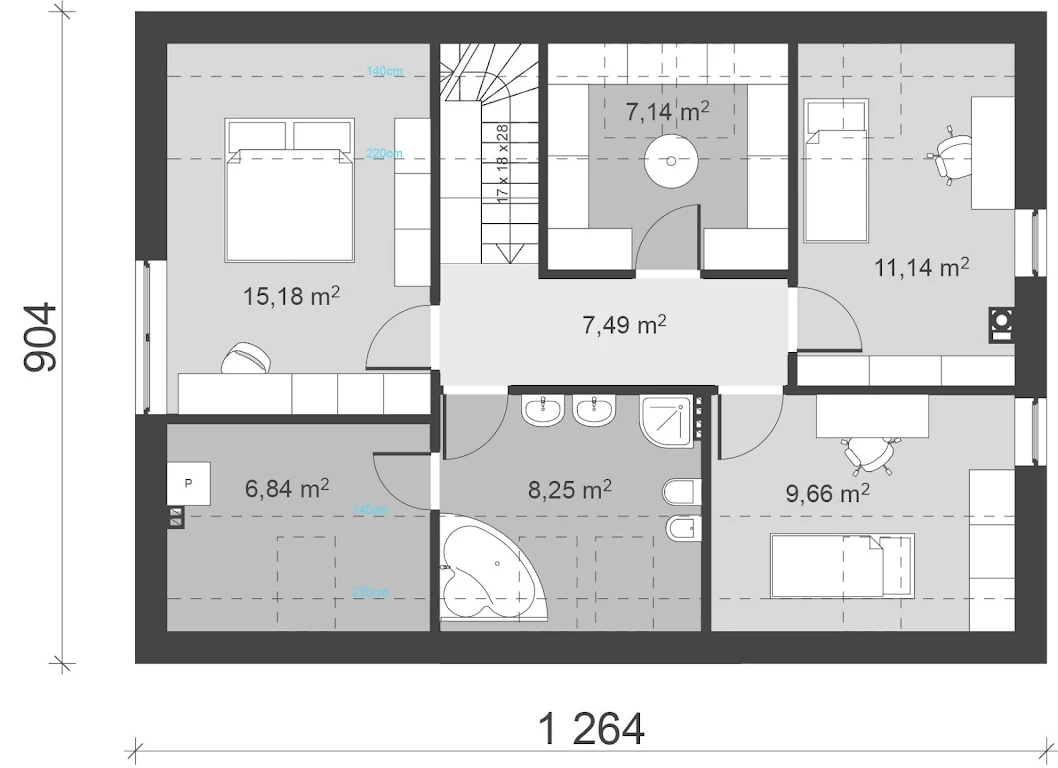

1. Sypialnia	15,18 m²
2. Garderoba	7,14 m²
3. Pokój 1	11,14 m²
4. Pokoj 2	9,66 m²
5. łazienka	8,25 m²
6. Pralnia	6,84 m²
7. Korytarz	7,49 m²

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: uA17v1

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu uA17v1

Parametry Techniczne gotowego projektu domu uA17v1

Ilość pokoi 6

Pow. użytkowa 143 m²

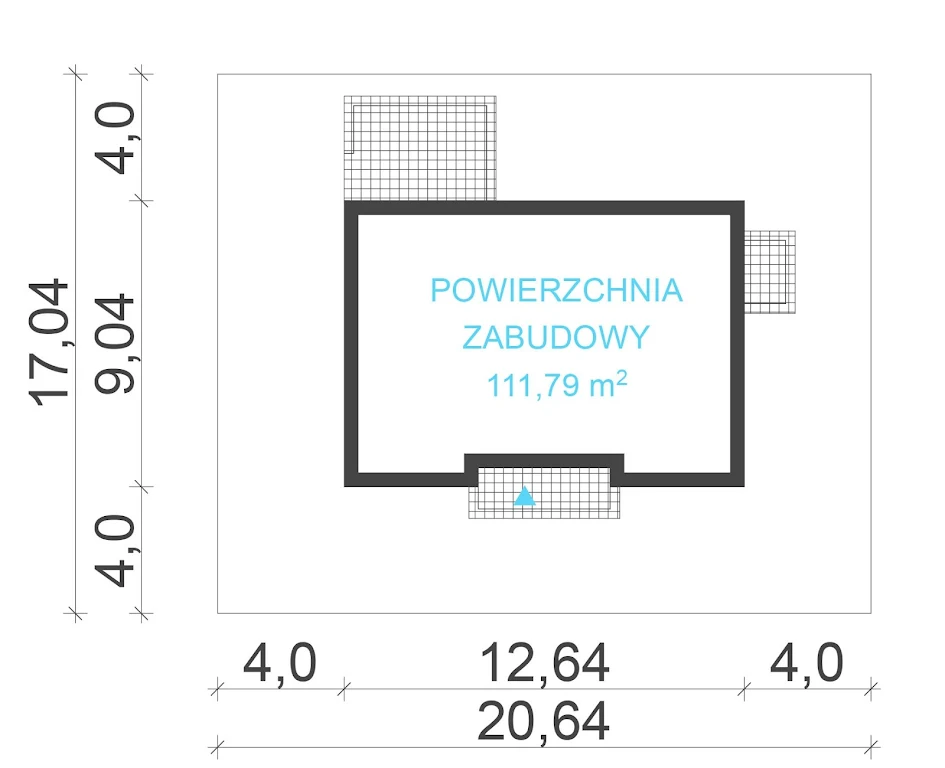

Powierzchnia zabudowy 111.79 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

Szerokość działki 20.64 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Funkcje dodatkowe z pralnią

Powierzchnia dachu 183 m²

Rodzaj dachu dwuspadowy

Długość działki 17.04 m

Ogrzewanie paliwo stałe

Wysokość budynku 7.75 m

Przechowywanie w kuchni spiżarnia

Bryła budynku prosta bryła

Liczba łazieniek 2

Szerokość budynku 12.64 m

Styl budynku nowoczesny

Kotłownia duża kotłownia

Kąt nachylenia dachu 35 °

Strop żelbetowy

Długość budynku 9.04 m

Piwnica bez podpiwniczenia

Kalenica prostopadła do drogi

Kubatura 620 m³

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 6

Powierzchnia zabudowy 111.79 m²

Garaż bez garażu

Szerokość działki 20.64 m

Typ domu jednorodzinny całoroczny

Powierzchnia dachu 183 m²

Długość działki 17.04 m

Wysokość budynku 7.75 m

Bryła budynku prosta bryła

Szerokość budynku 12.64 m

Kotłownia duża kotłownia

Strop żelbetowy

Piwnica bez podpiwniczenia

Kubatura 620 m³

Pow. użytkowa 143 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Funkcje dodatkowe z pralnią

Rodzaj dachu dwuspadowy

Ogrzewanie paliwo stałe

Przechowywanie w kuchni spiżarnia

Liczba łazieniek 2

Styl budynku nowoczesny

Kąt nachylenia dachu 35 °

Długość budynku 9.04 m

Kalenica prostopadła do drogi

Koszty budowy 300-350 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu uA17v1

Fundamenty: bloczek betonowy, lany beton.; Ściany: gazobeton, silikaty, ceramika.; Strop: żelbetowy.; Dach: tradycyjna więźba, blachodachówka, dachówka ceramiczna.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
