Gotowy projekt domu Tymon

ID: 21025
3989 2025-05-25
TANIEJ 210 zł do 23.05.2025
3989 zł
(4199 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 3989 zł
3989 2025-05-25
  • Promocja GRATISOWA do 23.05.2025 ➞ sprawdź zasady
  • GRATIS: Wiertarka
  • GRATIS: 16 projektów (drewutni, altany i wiaty)
  • GRATIS: tablica i dziennik budowy
  • GRATIS: przesyłka kurierska
Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)
II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:
1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

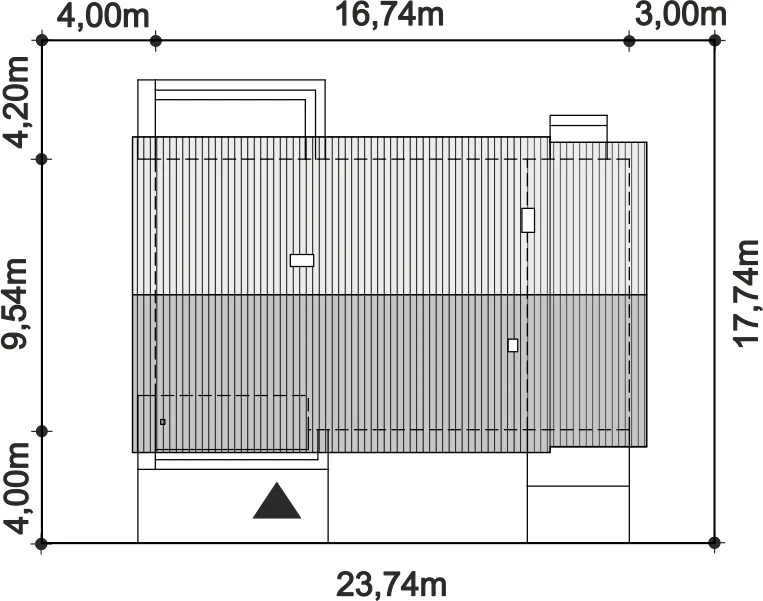

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

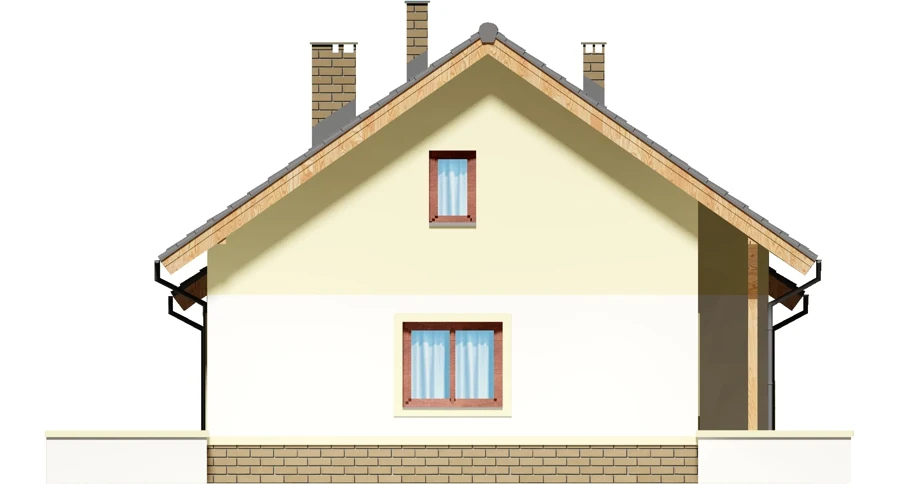

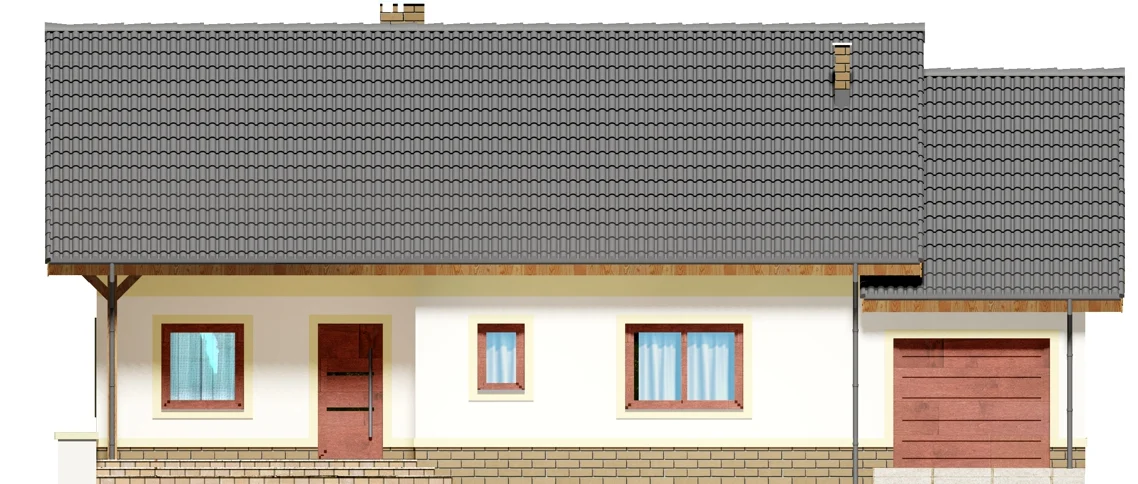

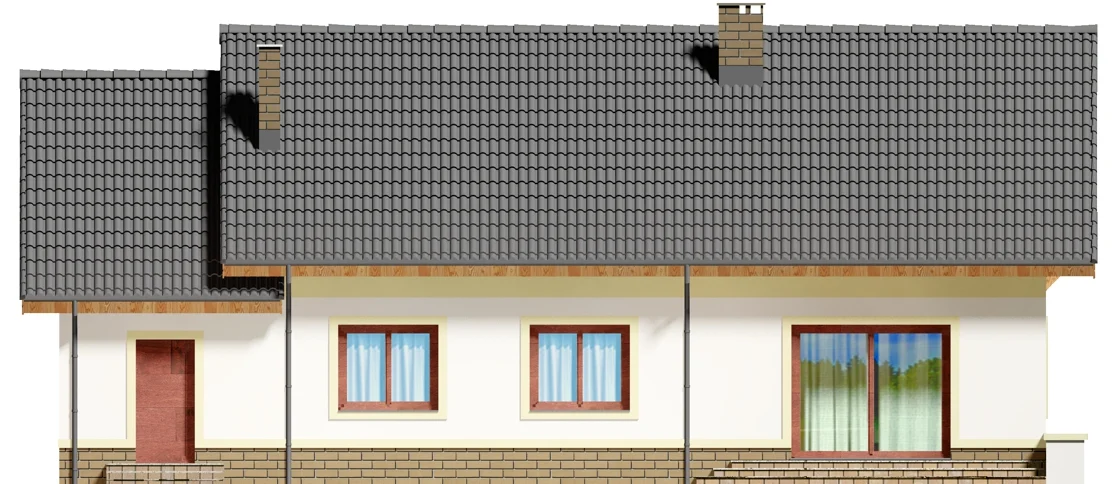

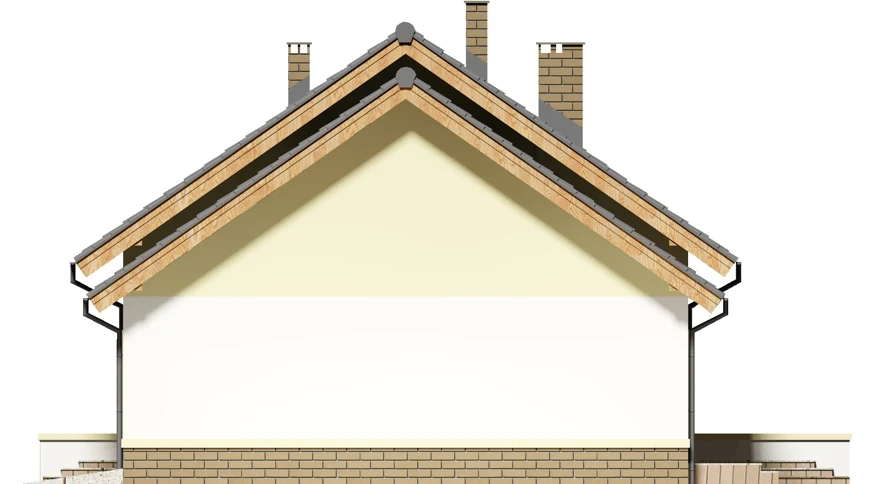

- Elewacje
- Rzuty kondygnacji
- Rzut dachu

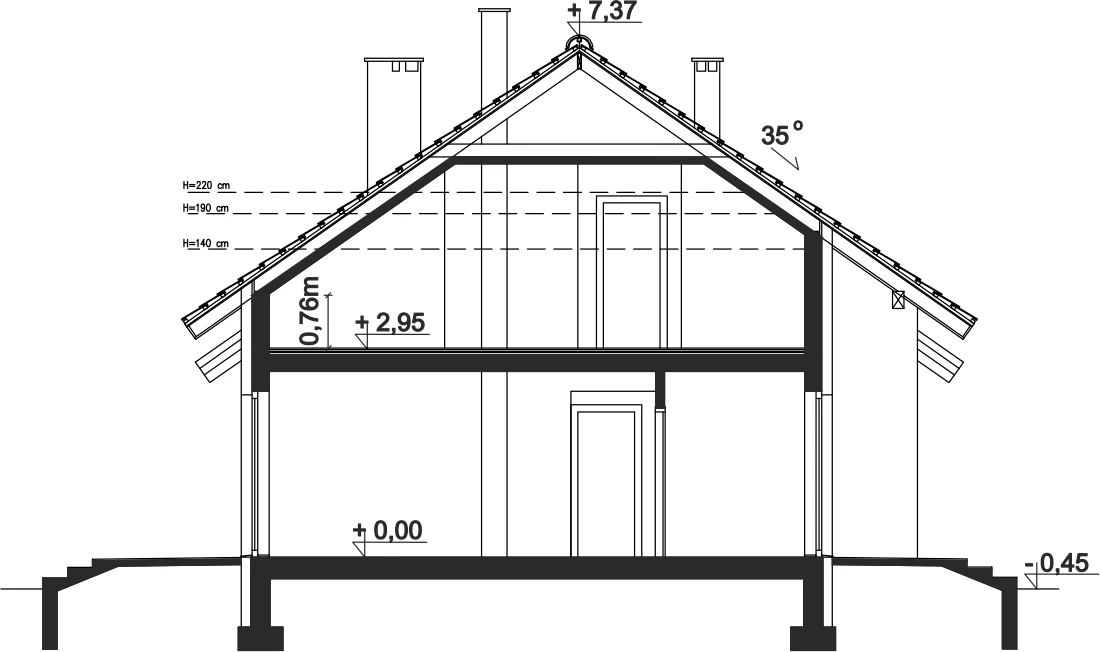

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

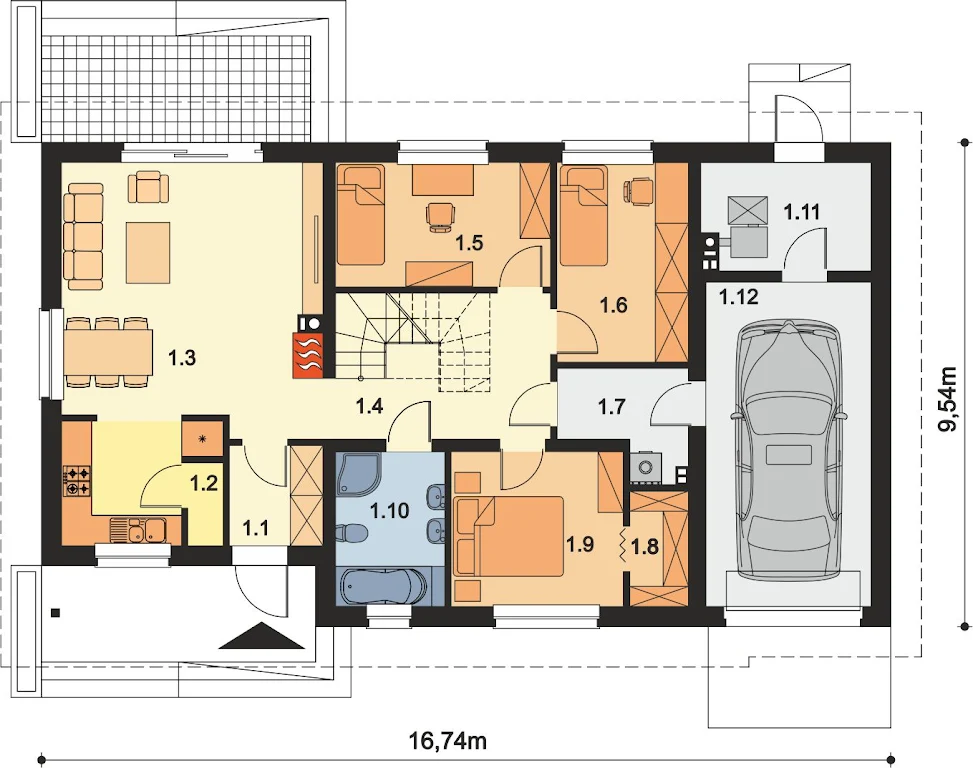

Rzuty gotowego projektu domu Tymon

1. Powierzchnia 99,79 m²
2. Wiatrolap 3,55 m²
3. Spiżarnia 1,07 m²
4. Salon + kuchnia 32,56 m²
5. Komunikacja + schody 12,00 m²
6. Pokój 10,22 m²
7. Pokój 10,04 m²
8. Pom. gospodarcze 4,44 m²
9. Garderoba 2,54 m²
10. Pokój 10,21 m²
11. łazienka 6,41 m²
12. Kotłownia 6,75 m²
13. Garaż 20,56 m²

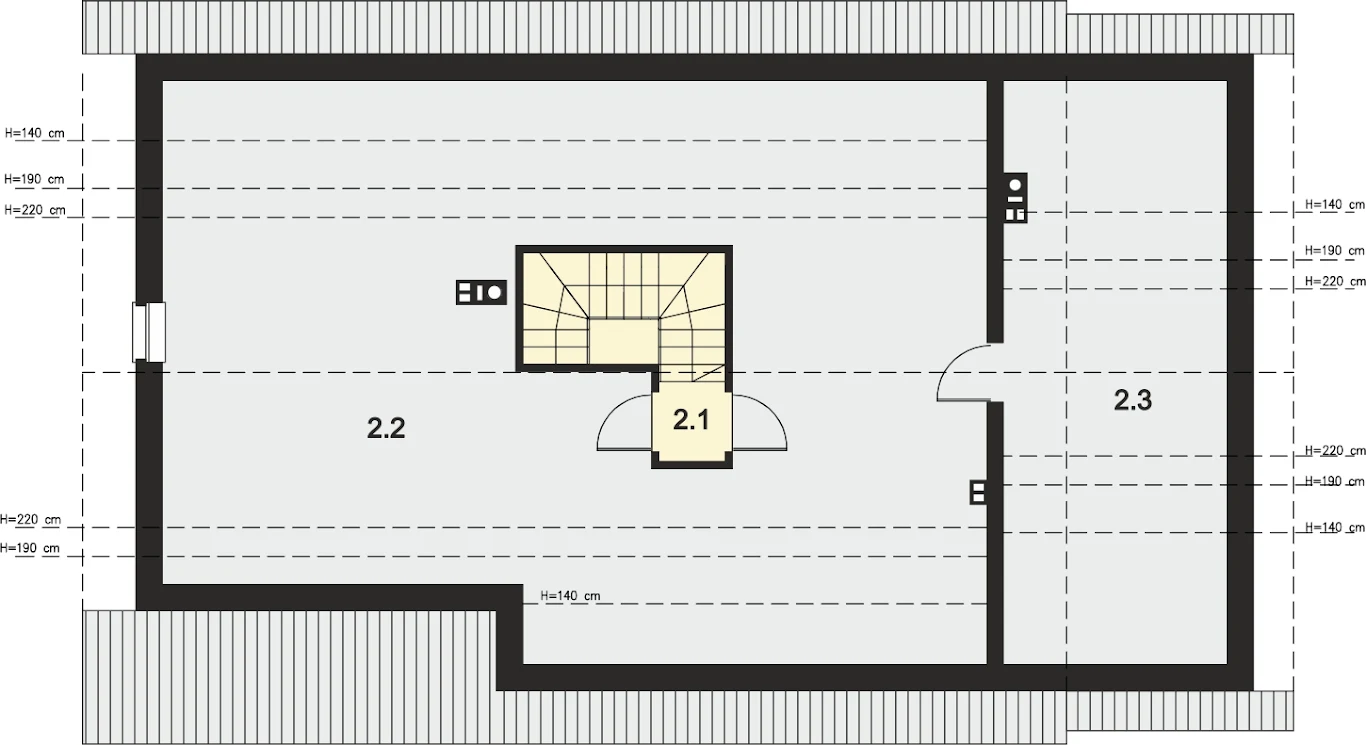

1. Powierzchnia 75,96 m²
2. Komunikacja 1,20 (1,20) m²
3. Strych 62,59 (92,93) m²
4. Strych 12,17 (28,79) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tymon

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tymon

Parametry Techniczne gotowego projektu domu Tymon

Pow. użytkowa 99.79 m²
Ilość pokoi 4
Powierzchnia zabudowy 153.22 m²
Kondygnacje parterowy
Garaż 1 stanowisko
Technologia murowany
Szerokość działki 23.74 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Styl budynku tradycyjny
Kominek kominek w projekcie
Szerokość budynku 16.74 m
Kotłownia duża kotłownia
Kąt nachylenia dachu 35 °
Strop gęstożebrowy
Długość budynku 9.54 m
Piwnica bez podpiwniczenia
Kalenica równoległa do drogi
Kubatura 903.92 m³
Rodzaj garażu przyklejony
Powierzchnia dachu 255.57 m²
Rodzaj dachu dwuspadowy
Długość działki 17.74 m
Funkcje dodatkowe ze strychem
Wysokość budynku 7.82 m
Przechowywanie w kuchni spiżarnia
Bryła budynku prosta bryła
Liczba łazieniek 1
Koszty budowy tylko z kosztorysem, 200-250 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Tymon

TYMON to nieduży dom z możliwością adaptacji poddasza. W strefie dziennej posiada m.in sporej wielkości salon z jadalnią, z którego łatwo możemy przejść do otwartej kuchni, a strefa nocna to głównie sypialnie. Projekt zawiera garaż jednostanowiskowy.

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego.; Ściany wewnętrzne: z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: gęstożebrowy – TERIVA.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Ogrzewanie: gazowe lub na paliwo stałe.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Tymon

Stan surowy zamknięty 170500 zł
powierzchnia
Stan deweloperski 232000 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Tymon

[Archiportal] kosztorys w wersji papierowej (500 zł)

[Archiportal] Dodatkowy egzemplarz projektu (450 zł)

[Archiportal] Pakiet energo+ (650 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Tymon

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

1-2 dni roboczych (jeśli projekt nie jest koncepcją)



Wersje gotowego projektu domu Tymon

TANIEJ O 200 zł
3999 zł 3799 zł

Talent paliwo stałe

powierzchnia 96.29 m²
technologia murowany
stanowisk w garażu 1 stanowisko
kondygnacja parterowy
Zobacz projekt

Podobne projekty do domu Tymon

TANIEJ O 370 zł
4290 zł 3920 zł

Figa Neo

powierzchnia 109.9 m²
technologia murowany
stanowisk w garażu 1 stanowisko
kondygnacja parterowy+poddasze
Zobacz projekt
TANIEJ O 370 zł
3890 zł 3520 zł

Fiona

powierzchnia 105.9 m²
technologia murowany
stanowisk w garażu 1 stanowisko
kondygnacja parterowy+poddasze
Zobacz projekt

Komentarze / pytania do projektu domu Tymon

Adrian

Projekt domu Tymon od Archiportal jest niewątpliwie urzekający swoją nowoczesnością i elegancją. Znajduje się tam wiele przestronnych pomieszczeń, które wydają się idealnie dopasowane do potrzeb rosnącej rodziny. Zaskakuje przepiękna, duże okna, które umożliwiają dostęp naturalnego światła do wnętrza, co niewątpliwie tworzy niepowtarzalny klimat.

PRACOWNIA: Archiportal Katarzyna Maciejewska
