Gotowy projekt domu Tymon (ID: 21477)

106.7 m²

parterowy

2 stanowiska

murowany

4490 2025-11-25

Tymon - 106.7m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

4490 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

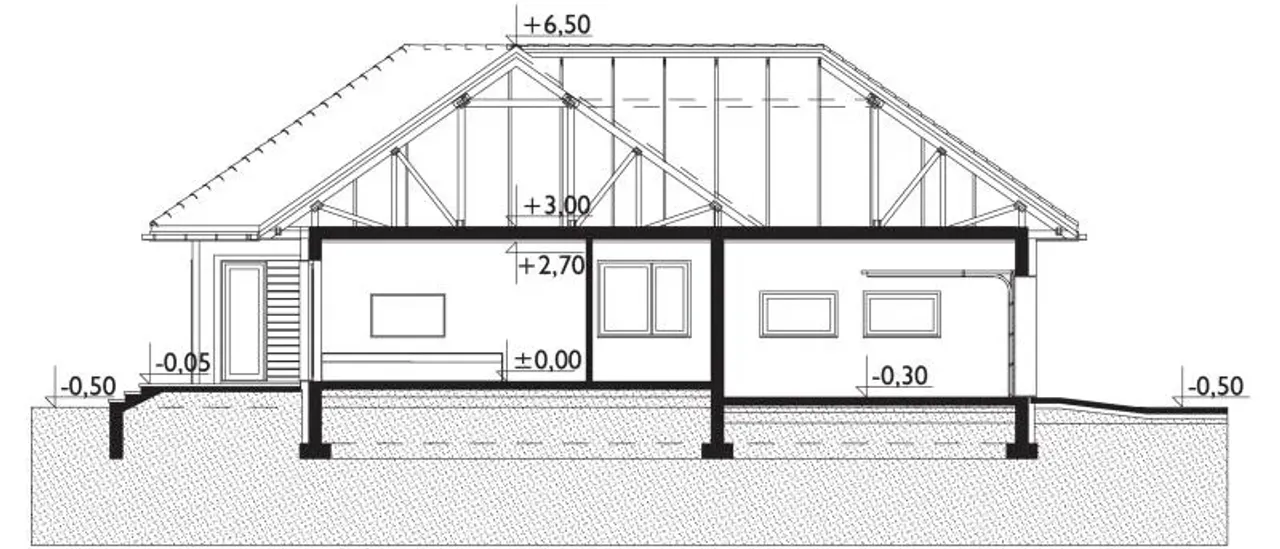

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wnętrza

dodatki

wysyłka

kontakt

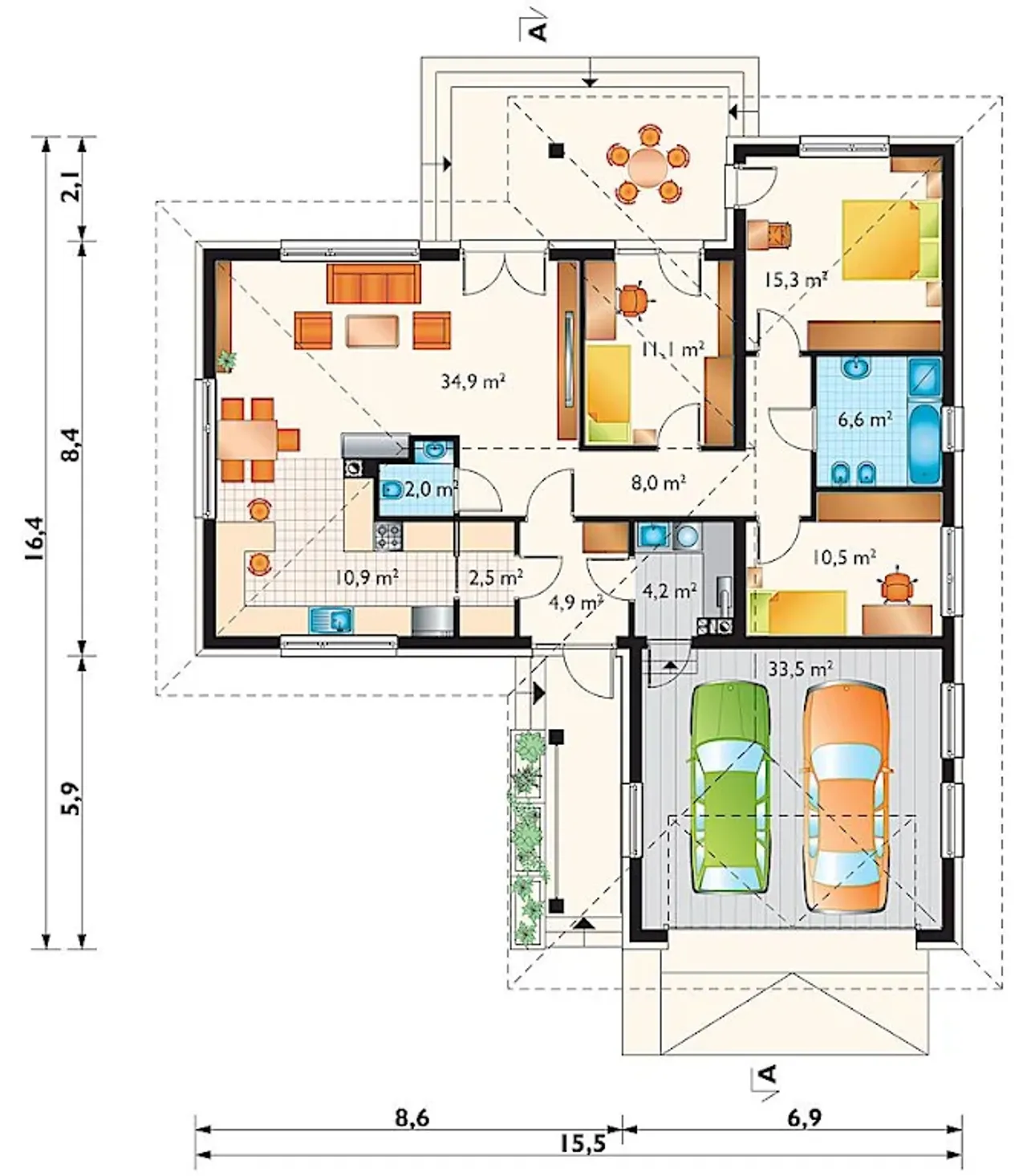

Rzuty gotowego projektu domu Tymon

1. Garaż	33,50 m²
2. Kotłownia	4,20 m²
3. Kuchnia	10,90 m²
4. łazienka	6,60 m²
5. Pokój	11,10 m²
6. Pokój	10,50 m²
7. Pokój dzienny	34,90 m²
8. Przedpokój	8,00 m²
9. Spiżarka	2,50 m²
10. Sypialnia	15,30 m²
11. Wc	2,00 m²
12. Wiatrołap	4,90 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tymon

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tymon

Parametry Techniczne gotowego projektu domu Tymon

Ilość pokoi 4

Pow. użytkowa 106.7 m²

Powierzchnia zabudowy 179.4 m²

Kondygnacje parterowy

Garaż 2 stanowiska

Technologia murowany

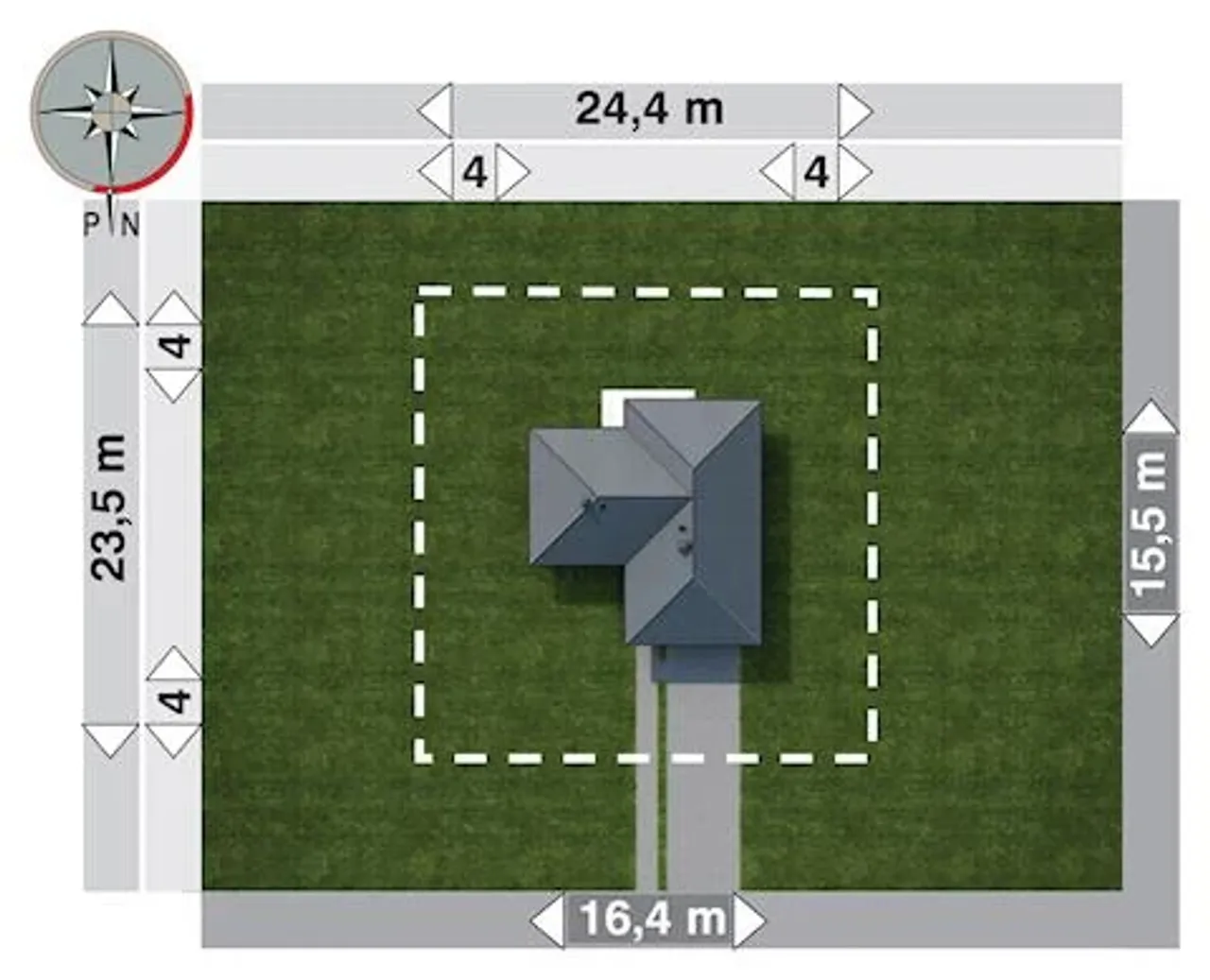

Szerokość działki 24.4 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Wysokość budynku 7 m

Przechowywanie w kuchni spiżarnia

Bryła budynku plan litery T

Styl budynku nowoczesny

Liczba łazieniek 1

Szerokość budynku 16.4 m

Kominek kominek w projekcie

Kąt nachylenia dachu 35 °

Długość budynku 15.5 m

Piwnica bez podpiwniczenia

Strop drewniany

Kubatura 835.2 m³

Rodzaj garażu z przodu

Kalenica bez znaczenia

Powierzchnia dachu 302.7 m²

Rodzaj dachu wielospadowy

Długość działki 23.5 m

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 4

Powierzchnia zabudowy 179.4 m²

Garaż 2 stanowiska

Szerokość działki 24.4 m

Typ domu jednorodzinny całoroczny

Przechowywanie w kuchni spiżarnia

Styl budynku nowoczesny

Szerokość budynku 16.4 m

Kąt nachylenia dachu 35 °

Piwnica bez podpiwniczenia

Kubatura 835.2 m³

Kalenica bez znaczenia

Rodzaj dachu wielospadowy

Koszty budowy 300-350 tys., tylko z kosztorysem

Pow. użytkowa 106.7 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Wysokość budynku 7 m

Bryła budynku plan litery T

Liczba łazieniek 1

Kominek kominek w projekcie

Długość budynku 15.5 m

Strop drewniany

Rodzaj garażu z przodu

Powierzchnia dachu 302.7 m²

Długość działki 23.5 m

Wnętrza domu Tymon

Nasze prawdziwe opinie z Google

Opis projektu domu Tymon

Gotowy projekt domu Tymon 1279-MC prezentuje typowy budynek jednorodzinny całoroczny z garażem 2 stanowiskowym. W domu Tymon 1279-MC przewidziano możliwość dogrzewania budynku kominkiem. Dom zaprojektowany jest w technologii murowanej, jednak w ramach adaptacji można dokonać zmian w dobraniu materiałów budowlanych. Przewidziany w projekcie sposób ogrzewania to paliwo gazowe. W projekcie budynku nie przewidziano piwnicy, można we własnym zakresie doprojektować tę kondygnację. Będzie to dom parterowy.

Technologia wykonania:

Technologia i konstrukcja: murowana – ceramika.
Ściany zewnętrzne: pustaki THERMOPOR 25 P+W firmy LEIER + docieplenie płyty styropianowe GOLD fasada firmy TERMOORGANIKA gr. 15 cm.
Ściany wewnętrzne: konstrukcyjne: pustaki THERMOPOR 25 P+W firmy LEIER
działowe: pustaki THERMOPOR 11,5 P+W firmy LEIER.
Strop: drewniany.
Rodzaj schodów: brak.
Typ ogrzewania: kocioł na gaz.
Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.
Elewacja: tynki firmy SICHER BAUTECHNIK, częściowo okładzina z deskowania poziomego.
