Gotowy projekt domu Tycjan (ID: 21476)

147 m²

parterowy

1 stanowisko

murowany

4890 2026-01-19

Tycjan - 147m²

Dostawa w ciągu 3-10 dni

Gwarantujemy najniższą cenę

4890 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

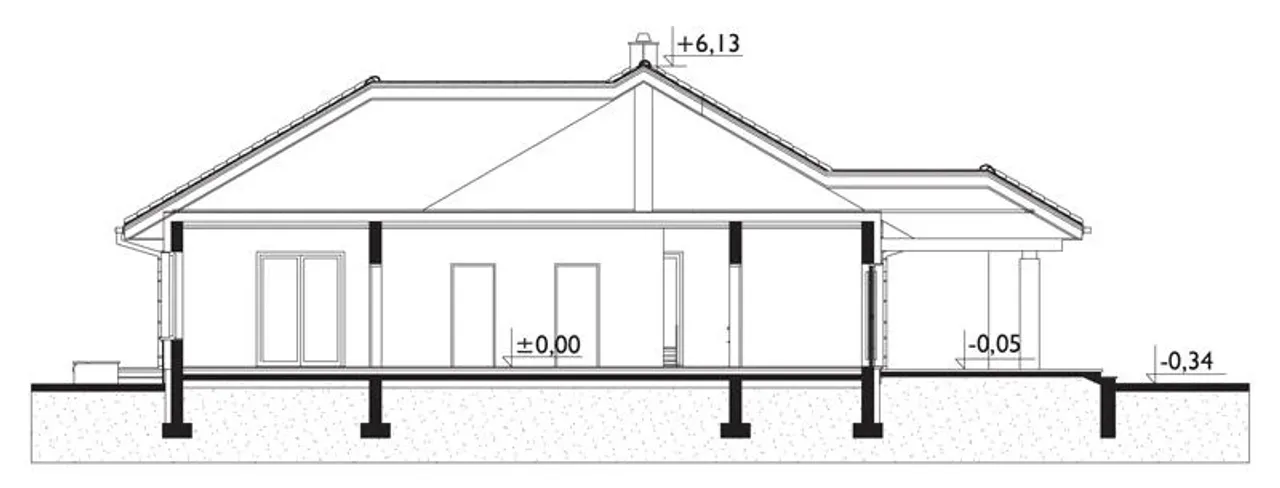

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

podobne

dodatki

wysyłka

kontakt

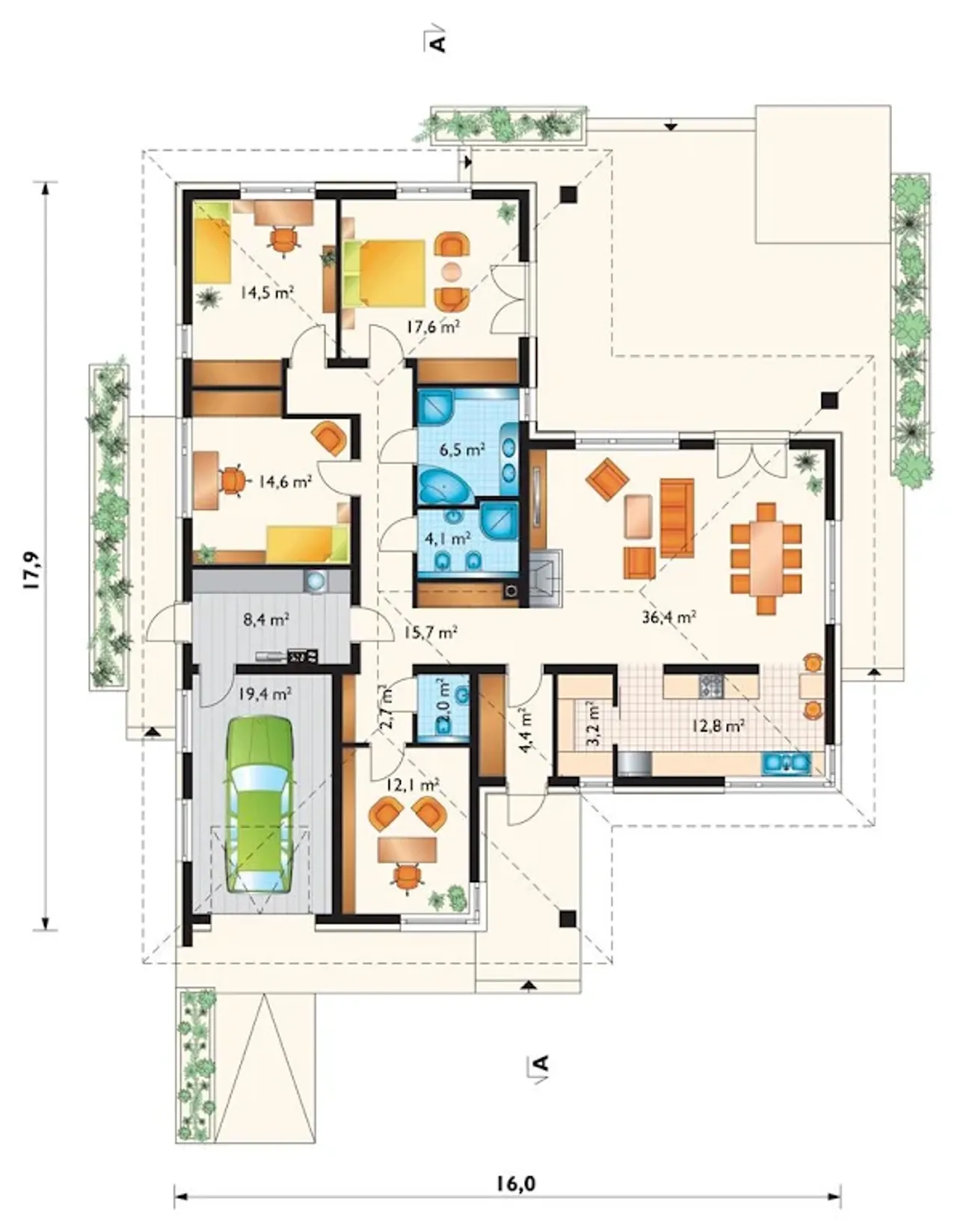

Rzuty gotowego projektu domu Tycjan

1. Gabinet	12,10 m²
2. Garaż	19,40 m²
3. Hol	15,70 m²
4. Kotłownia	8,40 m²
5. Kuchnia	12,80 m²
6. łazienka	4,10 m²
7. łazienka	6,50 m²
8. Pokój	14,60 m²
9. Pokój	14,50 m²
10. Pokój dzienny	36,40 m²
11. Przedpokój	2,70 m²
12. Przedsionek	4,40 m²
13. Spiżarka	3,20 m²
14. Sypialnia	17,60 m²
15. Wc	2,00 m²

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Tycjan

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tycjan

Parametry Techniczne gotowego projektu domu Tycjan

Ilość pokoi 5

Pow. użytkowa 147 m²

Powierzchnia zabudowy 214.6 m²

Kondygnacje parterowy

Garaż 1 stanowisko

Technologia murowany

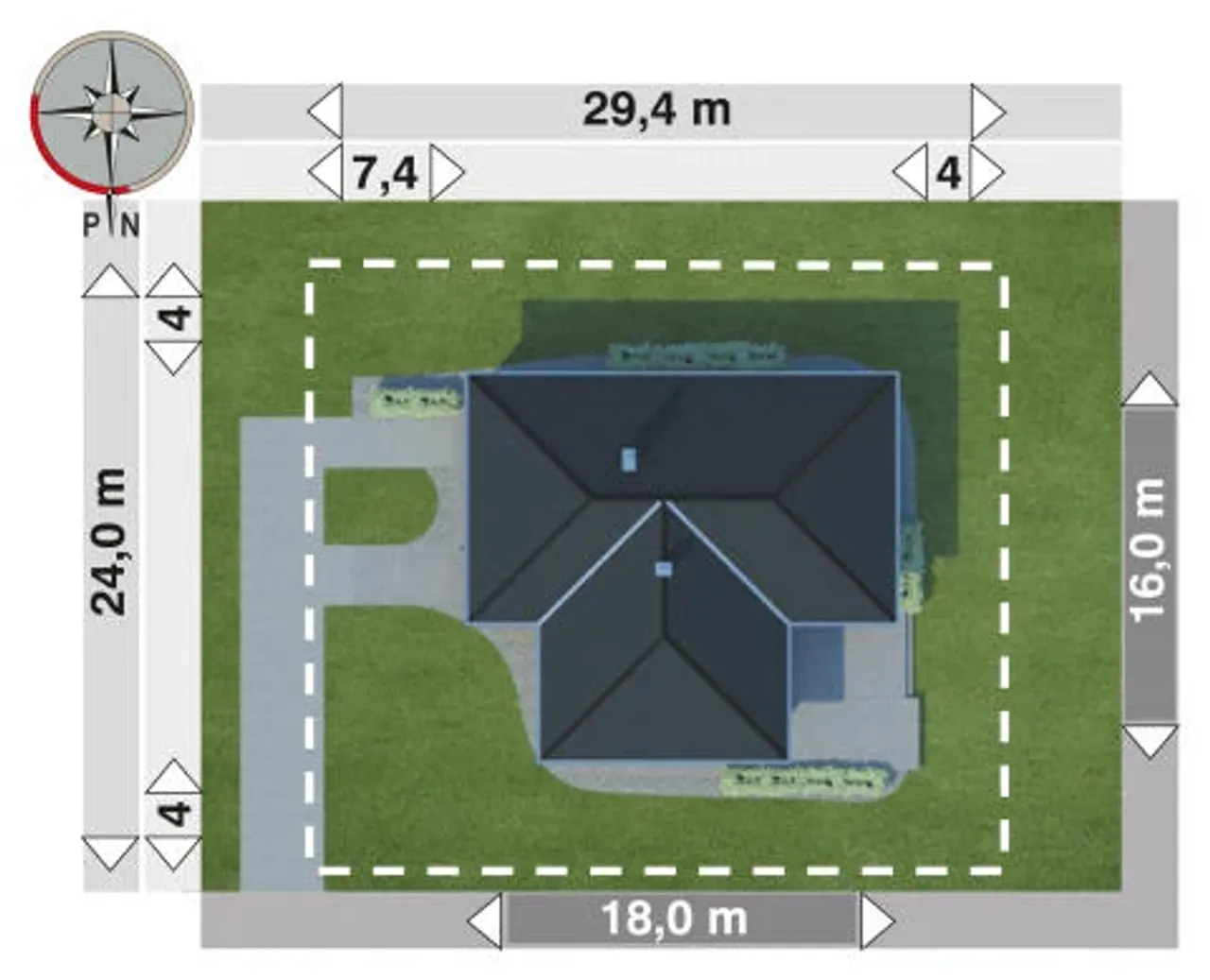

Szerokość działki 24 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Wysokość budynku 6.7 m

Przechowywanie w kuchni spiżarnia

Bryła budynku plan litery T

Liczba łazieniek 2

Styl budynku nowoczesny

Kominek kominek w projekcie

Szerokość budynku 16 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 30 °

Strop drewniany

Długość budynku 18 m

Piwnica bez podpiwniczenia

Kalenica prostopadła do drogi

Kubatura 920 m³

Rodzaj garażu w bryle

Funkcje dodatkowe z dwoma wejściami

Powierzchnia dachu 335.6 m²

Rodzaj dachu wielospadowy

Długość działki 26 m

Ilość pokoi 5

Powierzchnia zabudowy 214.6 m²

Garaż 1 stanowisko

Szerokość działki 24 m

Typ domu jednorodzinny całoroczny

Przechowywanie w kuchni spiżarnia

Liczba łazieniek 2

Kominek kominek w projekcie

Kotłownia duża kotłownia

Strop drewniany

Piwnica bez podpiwniczenia

Kubatura 920 m³

Funkcje dodatkowe z dwoma wejściami

Rodzaj dachu wielospadowy

Pow. użytkowa 147 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Wysokość budynku 6.7 m

Bryła budynku plan litery T

Styl budynku nowoczesny

Szerokość budynku 16 m

Kąt nachylenia dachu 30 °

Długość budynku 18 m

Kalenica prostopadła do drogi

Rodzaj garażu w bryle

Powierzchnia dachu 335.6 m²

Długość działki 26 m

Nasze prawdziwe opinie z Google

Opis projektu domu Tycjan

Gotowy projekt domu Tycjan 1291-MB prezentuje typowy budynek jednorodzinny całoroczny z garażem 1 stanowiskowym. W domu Tycjan 1291-MB przewidziano możliwość dogrzewania budynku kominkiem. Dom zaprojektowany jest w technologii murowanej, jednak w ramach adaptacji można dokonać zmian w dobraniu materiałów budowlanych. Przewidziany w projekcie sposób ogrzewania to paliwo gazowe. W projekcie budynku nie przewidziano piwnicy, można we własnym zakresie doprojektować tę kondygnację. Będzie to dom parterowy.

Technologia wykonania:

Technologia i konstrukcja: murowana – beton komórkowy.
Ściany zewnętrzne: zewnętrzne: z betonu komórkowego H+H, gr. 24 cm + docieplenie płyty styropianowe GOLD fasada firmy TERMOORGANIKA gr. 15 cm.
Ściany wewnętrzne: konstrukcyjne: bloczki z betonu komórkowego H+H gr. 24 cm
działowe: bloczki z betonu komórkowego H+H gr. 12 cm.
Strop: drewniany, belkowy.
Konstrukcja dachu: drewniana, jętkowa. Alternatywnie zaprojaktowano wiązary drewniane łączone na płytki kolczaste wg załączonej dokumentacji wykonanej przez MITEK Industries Polska.
Rodzaj schodów: brak.
Typ ogrzewania: kocioł na gaz.
Aneks na paliwo stałe: na zamówienie.
Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.
Elewacja: tynki firmy SICHER BAUTECHNIK, częściowo okładzina z deskowania poziomego.
