118.9 m²

parterowy

bez garażu

murowany

Gotowy projekt domu Tryton 6

ID: 34091

3772 2025-05-07

TANIEJ 427 zł do 01.05.2025

Projekt zgodny z aktualnymi przepisami WT2021

3772 zł

(4199 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3772 zł

3772 2025-05-07

Promocja GRATISOWA do 04.05.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:
- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

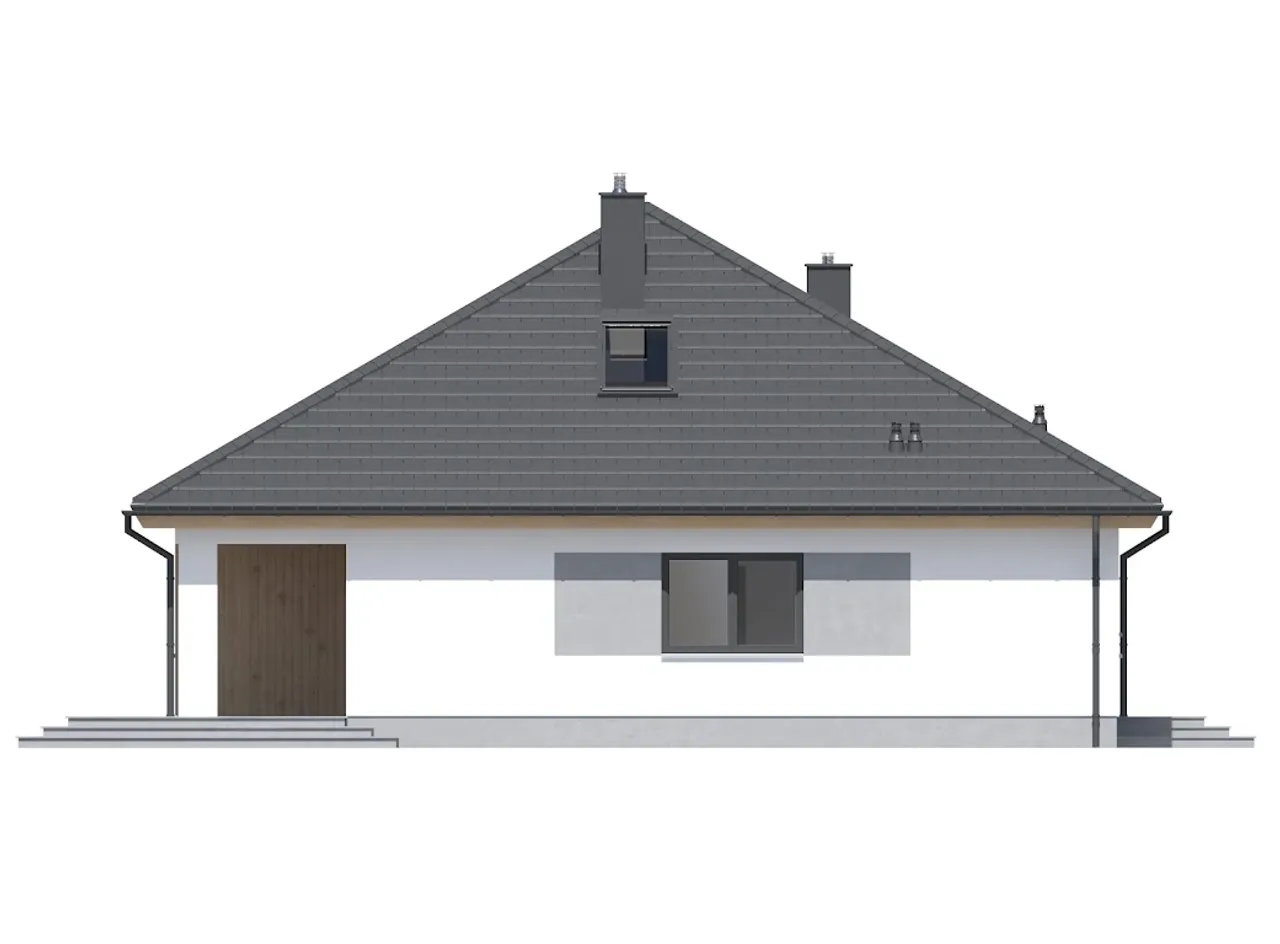

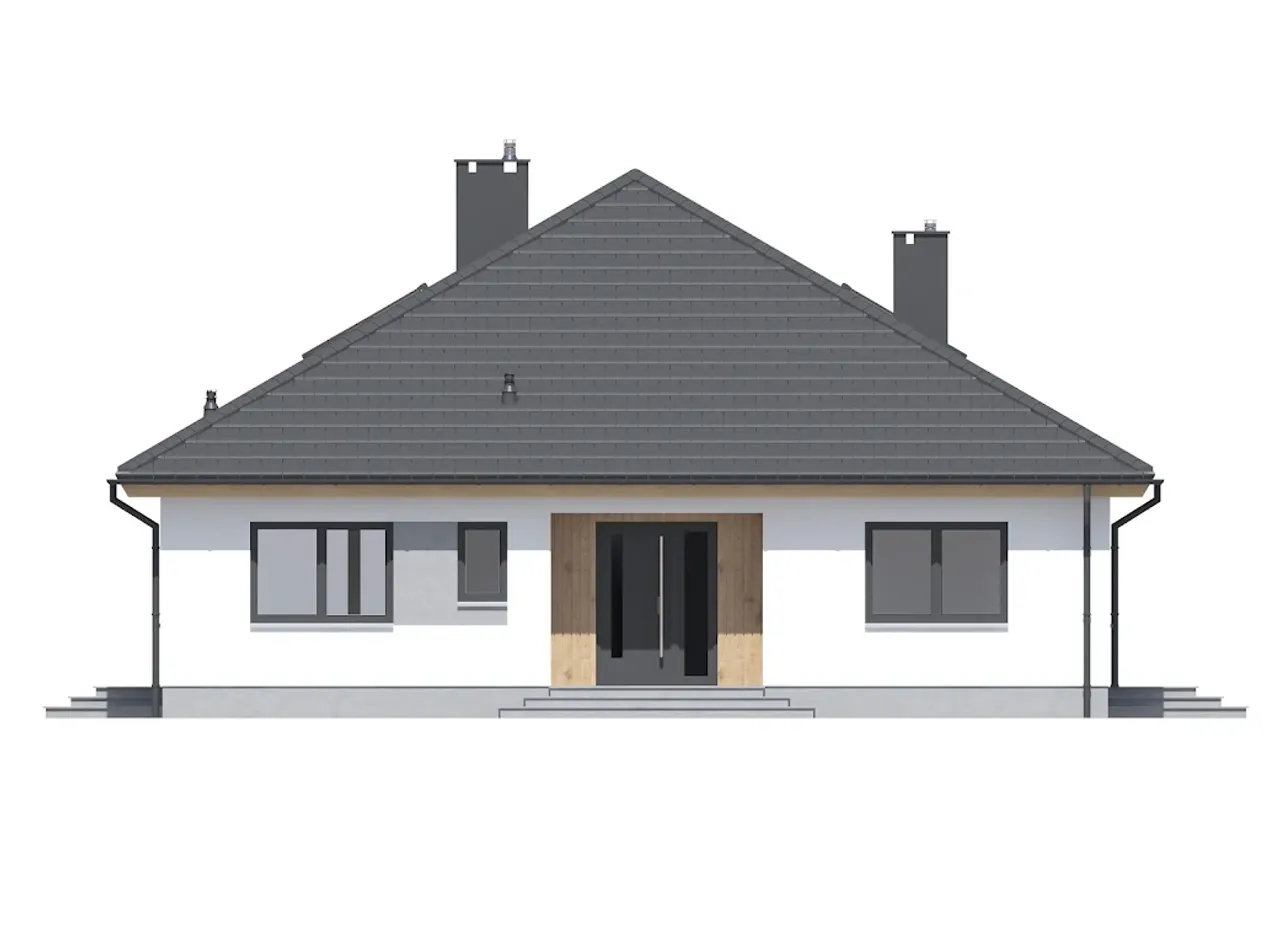

- Elewacje
- Rzuty kondygnacji
- Rzut dachu

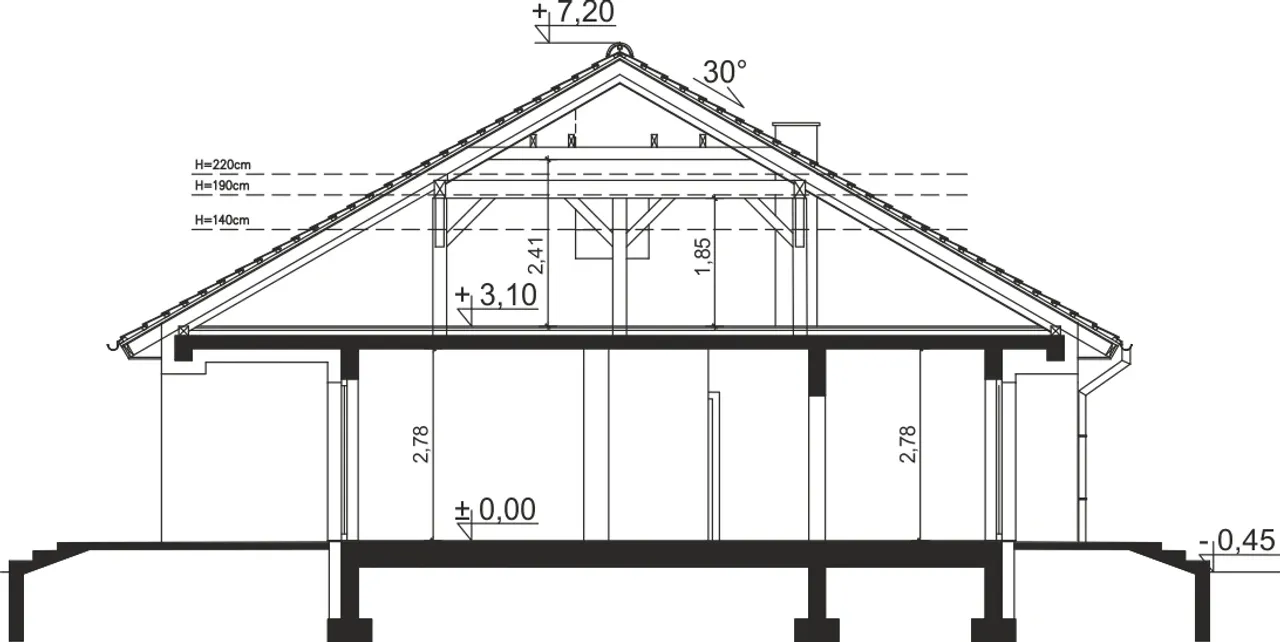

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

wersje

dodatki

wysyłka

kontakt

3772.00zł

Rzuty gotowego projektu domu Tryton 6

1. Wiatrołap	6,15 m²
2. Spiżarnia	3,20 m²
3. Kuchnia	11,58 m²
4. Salon + jadalnia	29,06 m²
5. Komunikacja	11,85 m²
6. Wc	3,34 m²
7. łazienka	5,97 m²
8. Pokój	10,70 m²
9. Pokój	11,39 m²
10. Pokój	11,46 m²
11. Kotłownia	7,40 m²
12. Pokój	14,20 m²

1. Powierzchnia	32,07 m²
2. Strych	32,07 (147,14) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tryton 6

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tryton 6

Parametry Techniczne gotowego projektu domu Tryton 6

Pow. użytkowa 118.9 m²

Ilość pokoi 5

Powierzchnia zabudowy 175.3 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

Szerokość działki 21.24 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kominek kominek w projekcie

Kąt nachylenia dachu 30 °

Długość budynku 13.24 m

Rodzaj dachu wielospadowy

Piwnica bez podpiwniczenia

Kubatura 838.25 m³

Powierzchnia dachu 240.77 m²

Długość działki 21.24 m

Wysokość budynku 7.65 m

Kalenica bez znaczenia

Styl budynku nowoczesny

Liczba łazieniek 1

Szerokość budynku 13.24 m

Koszty budowy 300-350 tys., tylko z kosztorysem

Pow. użytkowa 118.9 m²

Powierzchnia zabudowy 175.3 m²

Garaż bez garażu

Szerokość działki 21.24 m

Typ domu jednorodzinny całoroczny

Kąt nachylenia dachu 30 °

Rodzaj dachu wielospadowy

Kubatura 838.25 m³

Długość działki 21.24 m

Kalenica bez znaczenia

Liczba łazieniek 1

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 5

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Kominek kominek w projekcie

Długość budynku 13.24 m

Piwnica bez podpiwniczenia

Powierzchnia dachu 240.77 m²

Wysokość budynku 7.65 m

Styl budynku nowoczesny

Szerokość budynku 13.24 m

Nasze prawdziwe opinie z Google

Opis projektu domu Tryton 6

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.; Ściany wewnętrzne: z betonu komórkowego.; Strop: żelbetowy, wylewany.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).; Ogrzewanie: pompa ciepła z instalacją fotowoltaiczną + biomasa (do wyboru na etapie adaptacji projektu).

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
