116.04 m²

parterowy

bez garażu

murowany

Gotowy projekt domu Tracja 8

ID: 24019

3672 2025-05-03

TANIEJ 427 zł do 28.04.2025

Projekt zgodny z aktualnymi przepisami WT2021

3672 zł

(4099 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3672 zł

3672 2025-05-03

Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

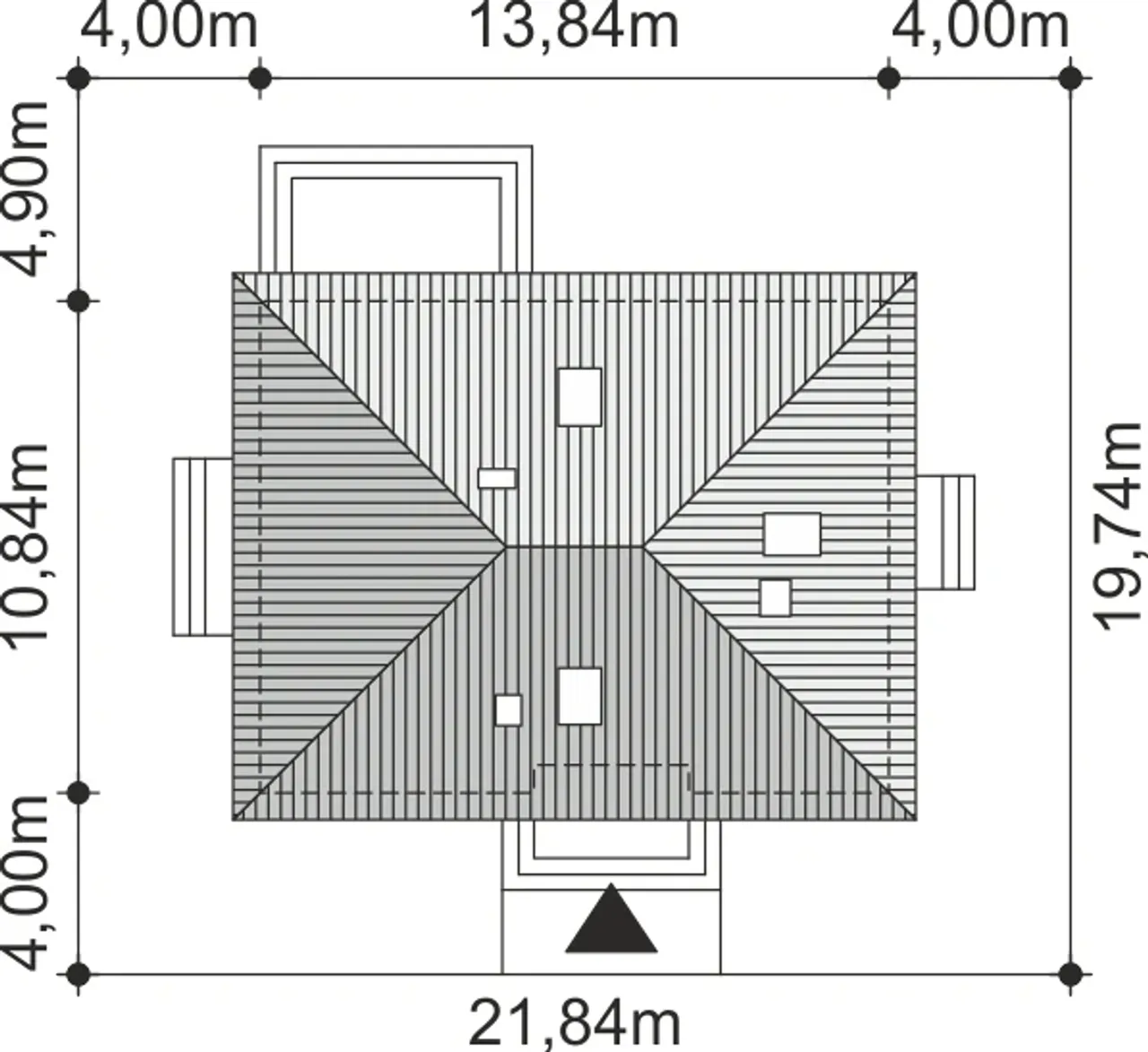

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.
- Elewacje
- Rzuty kondygnacji
- Rzut dachu

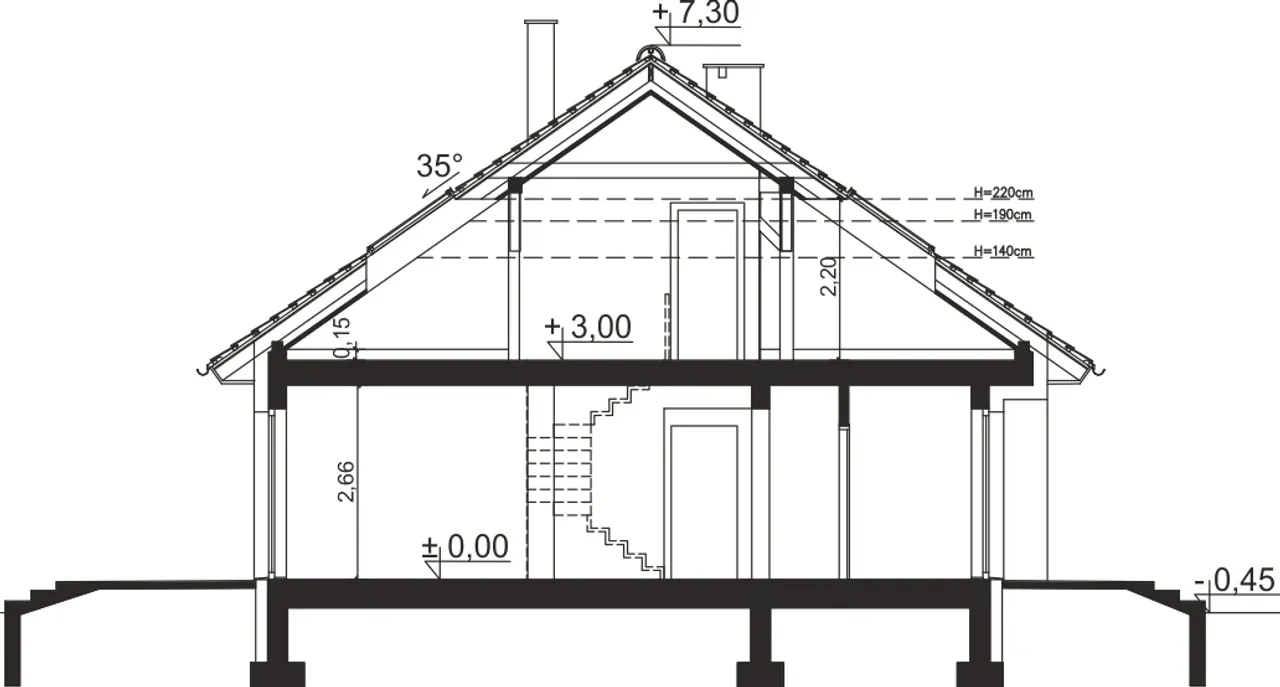

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

wnętrza

dodatki

wysyłka

kontakt

3672.00zł

Rzuty gotowego projektu domu Tracja 8

1. Wiatrołap	2,92 m²
2. Hol	8,88 m²
3. Wc	3,00 m²
4. Spiżarnia	2,49 m²
5. Kuchnia	11,35 m²
6. Salon + jadalnia	32,27 m²
7. Pokój	10,80 m²
8. Pokój	12,31 m²
9. Korytarz	8,55 m²
10. łazienka	5,40 m²
11. Pokój	11,55 m²
12. Kotłownia	6,52 m²

1. Komunikacja	2,70 (2,70) m²
2. Strych	36,53 (122,37) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tracja 8

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tracja 8

Parametry Techniczne gotowego projektu domu Tracja 8

Pow. użytkowa 116.04 m²

Ilość pokoi 4

Powierzchnia zabudowy 150.02 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

Szerokość działki 21.84 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Strop żelbetowy

Długość budynku 10.84 m

Piwnica bez podpiwniczenia

Kalenica równoległa do drogi

Kubatura 761.32 m³

Powierzchnia dachu 221.06 m²

Rodzaj dachu wielospadowy

Długość działki 19.74 m

Ogrzewanie gaz, paliwo stałe

Funkcje dodatkowe ze strychem

Liczba łazieniek 2

Wysokość budynku 7.75 m

Przechowywanie w kuchni spiżarnia

Kominek kominek w projekcie

Bryła budynku prosta bryła

Kotłownia duża kotłownia

Szerokość budynku 13.84 m

Styl budynku nowoczesny

Taras z tarasem

Kąt nachylenia dachu 35 °

Koszty budowy tylko z kosztorysem, 250-300 tys.

Pow. użytkowa 116.04 m²

Powierzchnia zabudowy 150.02 m²

Garaż bez garażu

Szerokość działki 21.84 m

Typ domu jednorodzinny całoroczny

Długość budynku 10.84 m

Kalenica równoległa do drogi

Powierzchnia dachu 221.06 m²

Długość działki 19.74 m

Funkcje dodatkowe ze strychem

Wysokość budynku 7.75 m

Kominek kominek w projekcie

Kotłownia duża kotłownia

Styl budynku nowoczesny

Kąt nachylenia dachu 35 °

Ilość pokoi 4

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Strop żelbetowy

Piwnica bez podpiwniczenia

Kubatura 761.32 m³

Rodzaj dachu wielospadowy

Ogrzewanie gaz, paliwo stałe

Liczba łazieniek 2

Przechowywanie w kuchni spiżarnia

Bryła budynku prosta bryła

Szerokość budynku 13.84 m

Taras z tarasem

Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Tracja 8

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.; Ściany wewnętrzne: z betonu komórkowego.; Strop: żelbetowy, wylewany.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna + jako alternatywa – wentylacja mechaniczna z rekuperacją.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
