Gotowy projekt domu Tosia Nano Duo (ID: 29824)

104.9 m²

parterowy+poddasze

1 stanowisko

murowany

4172 2025-12-26

Tosia Nano Duo - 104.9m²

Dostawa w ciągu 3-10 dni

Gwarantujemy najniższą cenę

4172 zł

(4490 zł brutto)

TANIEJ 318 zł do 24.12.2025

Najniższa cena z 30 dni przed obniżką: 4172 zł

4172 2025-12-26

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

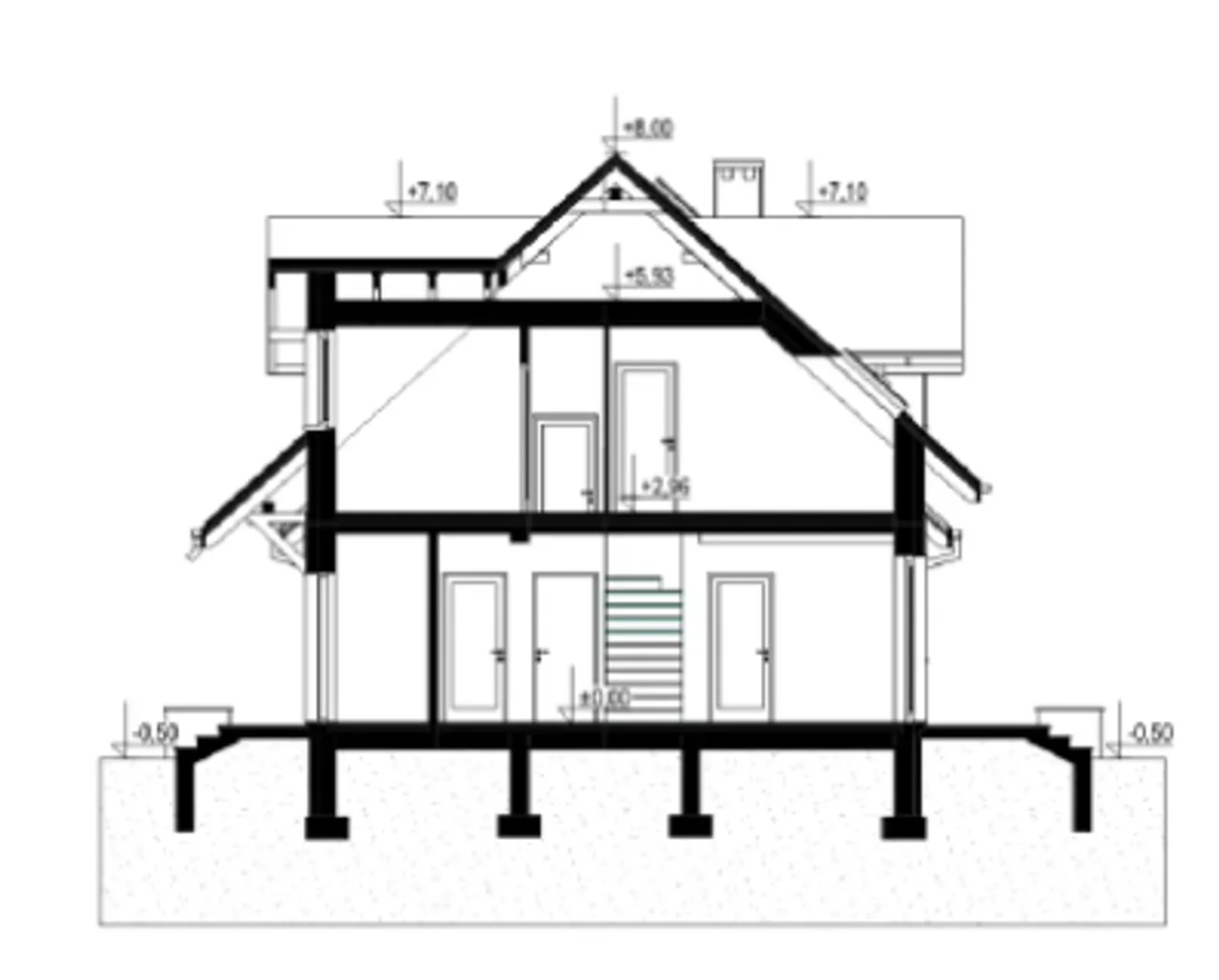

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

Rzuty gotowego projektu domu Tosia Nano Duo

1. Poój dzienny	19,80 m²
2. Gabinet	8,40 m²
3. Kuchnia	8,10 m²
4. Wiatrołap	3,00 m²
5. Hol	4,40 m²
6. łazienka	4,30 m²
7. Korytarz	1,90 m²
8. Schowek	3,00 m²
9. Garaż	17,30 m²
10. Kotłownia	4,50 m²
11. Klatka schodowa	2,70 m²

Pobieram bezpłatne rysunki szczegółowe

1. Sypialnia	13,90 (16,10) m²
2. Pokój	9,80 (11,60) m²
3. Pokój	9,40 (12,30) m²
4. Pokój	9,80 (13,60) m²
5. łazienka	7,20 (8,00) m²
6. łazienka	3,50 (6,00) m²
7. Przedpokój	3,60 (3,60) m²
8. Klatka schodowa	2,70 (2,70) m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tosia Nano Duo

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tosia Nano Duo

Parametry Techniczne gotowego projektu domu Tosia Nano Duo

Ilość pokoi 6

Pow. użytkowa 104.9 m²

Powierzchnia zabudowy 95.9 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

Szerokość działki 15.4 m

Obiekt dom

Typ domu bliźniak i dwurodzinny

Strop żelbetowy

Szerokość budynku 11.4 m

Liczba łazieniek 3

Kąt nachylenia dachu 42 °

Kalenica równoległa do drogi

Długość budynku 8.7 m

Piwnica bez podpiwniczenia

Funkcje dodatkowe z lukarnami

Kubatura 593.9 m³

Rodzaj garażu przyklejony

Powierzchnia dachu 179 m²

Rodzaj dachu dwuspadowy

Długość działki 17.7 m

Wysokość budynku 8.5 m

Bryła budynku prosta bryła

Styl budynku nowoczesny

Koszty budowy tylko z kosztorysem, 250-300 tys.

Ilość pokoi 6

Powierzchnia zabudowy 95.9 m²

Garaż 1 stanowisko

Szerokość działki 15.4 m

Typ domu bliźniak i dwurodzinny

Szerokość budynku 11.4 m

Kąt nachylenia dachu 42 °

Długość budynku 8.7 m

Funkcje dodatkowe z lukarnami

Rodzaj garażu przyklejony

Rodzaj dachu dwuspadowy

Wysokość budynku 8.5 m

Styl budynku nowoczesny

Pow. użytkowa 104.9 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Strop żelbetowy

Liczba łazieniek 3

Kalenica równoległa do drogi

Piwnica bez podpiwniczenia

Kubatura 593.9 m³

Powierzchnia dachu 179 m²

Długość działki 17.7 m

Bryła budynku prosta bryła

Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Tosia Nano Duo

Technologia wykonania:

Wersja technologiczna: murowana – ceramika.
Izolacja termiczna ścian zewnętrznych: styropian TERMONIUM FASADA TERMOORGANIKA, alternatywnie płyta termPIR WS firmy GóR-STAL.
Strop: nad parterem: żelbetowy, nad poddaszem: drewniany.
Typ schodów: płytowe żelbetowe.
Konstrukcja dachu: drewniana krokwiowo-jętkowa.
Pokrycie dachowe: dachówka ceramiczna.
Typ ogrzewania: Kocioł na gaz.
Dostępna wersja z paliwem gazowym: Tak.
Ściany zewnętrzne: 25 cm ceramika Owczary.
Ściany wewnętrzne: 25 cm ceramika Owczary.
Ściany wewnętrzne dzialowe: 11 cm ceramika Owczary.
Wentylacja: mechaniczna Thessla Green.
