Gotowy projekt domu Toledo Energo

ID: 27381
4551 2025-04-08
  • Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska


Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

1. Opis techniczny – sporządzony w zwięzłej formie precyzujący zaprojektowane rozwiązania w zakresie architektury, konstrukcji, wewnętrznych instalacji: elektrycznej i sanitarnych.

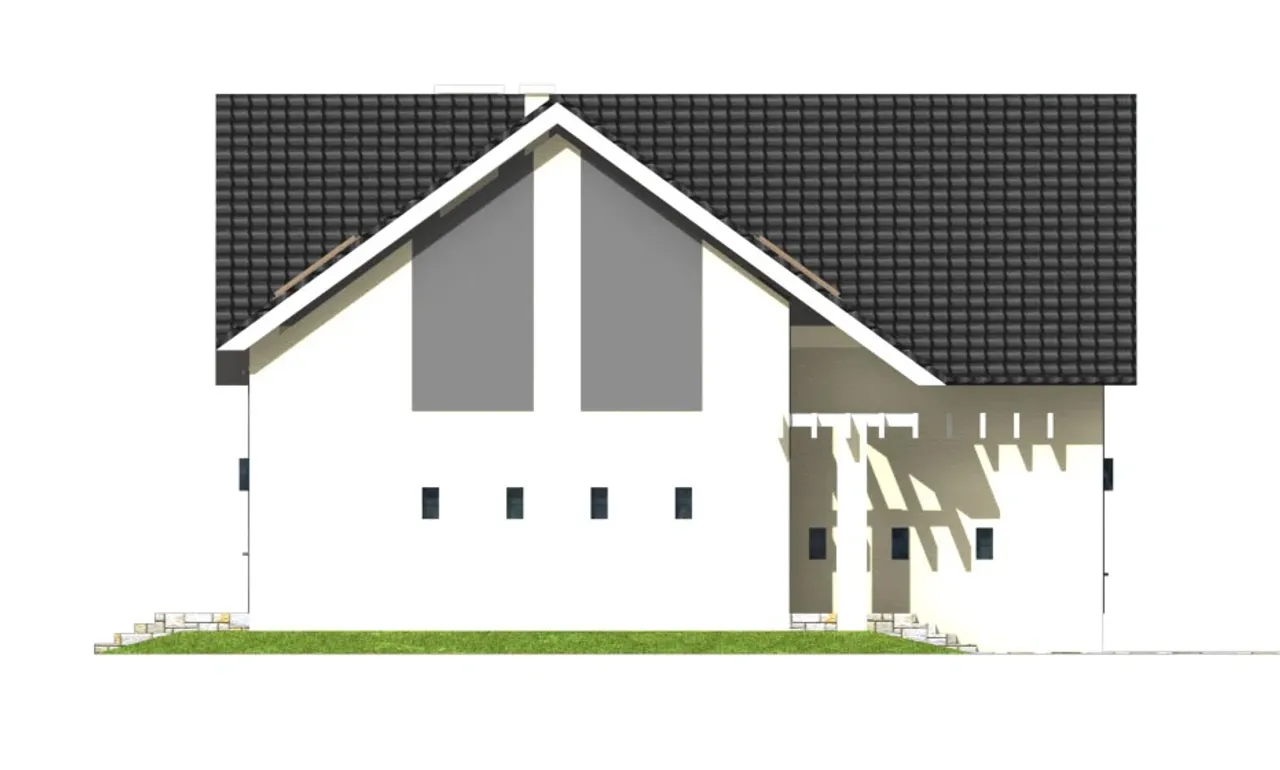

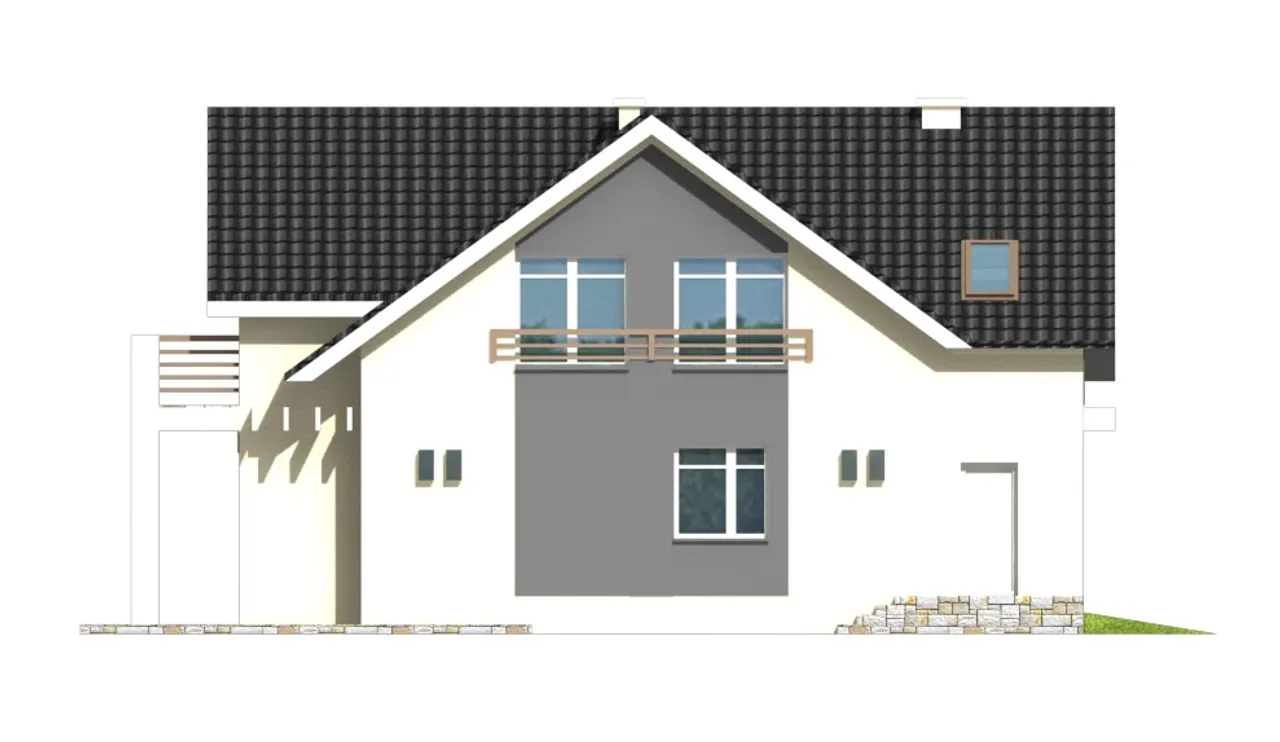

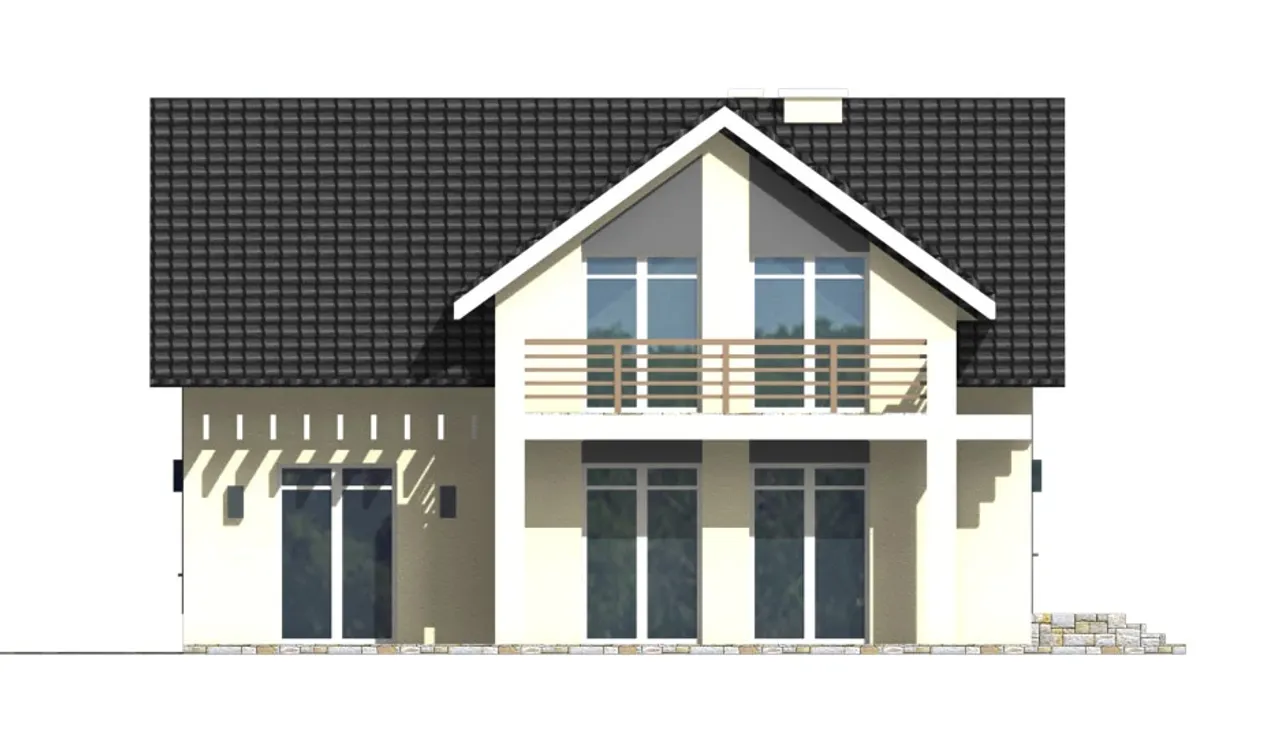

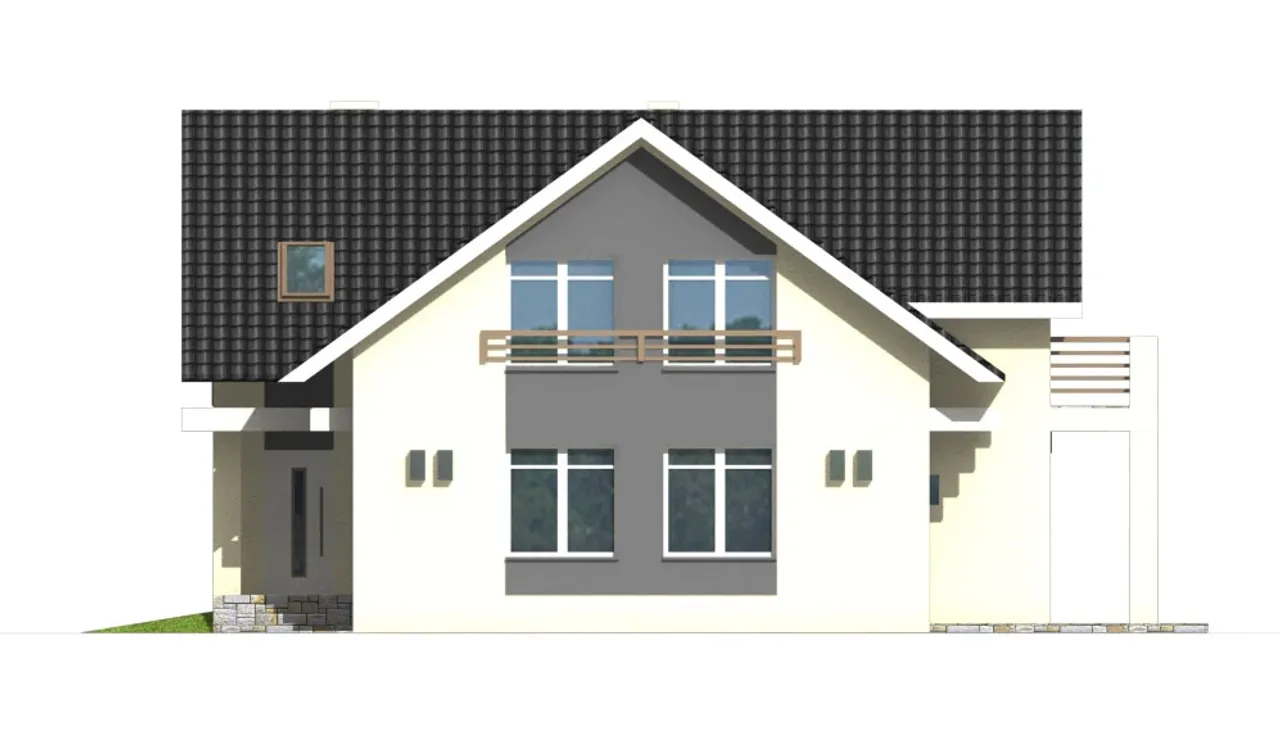

2. Elewacje – pokazujące dokładny wygląd budynku ze wszystkich czterech stron wraz z opisem proponowanych materiałów wykończeniowych.

3. Rzut parteru i pozostałych kondygnacji (w zależności od projektu) – dokładnie zwymiarowane, z podanymi powierzchniami poszczególnych pomieszczeń, rozmieszczeniem ścian, detalami rozwiązań, wyposażeniem, technologią, itp.

4. Rzut dachu – dokładnie zwymiarowany pokazujący kształt dachu i jego kąt nachylenia ,rozmieszczenie okien połaciowych, lukarn oraz rur spustowych.

5. Przekroje – dokładnie wykonane i zwymiarowane pokazują sposób rozwiązania strategicznych części budynku, warstwy ścian, posadzek i dachu, wieńce, okapy, detale itp .

6. Zestawienia stolarki – wykaz i wymiary okien i drzwi zastosowanych w projekcie.

7. Rzut fundamentów – z pokazaniem niezbędnych detali ław i stóp fundamentowych .

8. Rzut stropów – przedstawiający zwymiarowany układ stropów, rozmieszczenie i rozstawy belek stropowych, detale wieńców itp.

9. Rzut więźby dachowej – z dokładnie określonym układem elementów konstrukcyjnych dachu, ich przekrojami, rozstawem, sposobami łączenia.

10. Rysunki Instalacji wewnętrznych – pokazujące rozmieszczenie i sposób wykonania instalacji wewnątrz domu (wodnej, kanalizacyjnej, gazowej, c.o., elektrycznej).

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu Toledo Energo

Toledo Energo
1. Wiatrołap 6,00 m²
2. Hall i komunikacja 12,10 m²
3. Salon 40,50 m²
4. Jadalnia 14,30 m²
5. Kuchnia 12,10 m²
6. Spiżarnia 2,70 m²
7. łazienka 4,10 m²
8. Gabinet 10,50 m²
9. Garderoba 3,10 m²
10. Kotłownia 8,20 m²
Toledo Energo
1. Komunikacja 9,90 m²
2. Sypialnia 15,40 m²
3. Garderoba 6,10 m²
4. Sypialnia 17,50 m²
5. Sypialnia 13,10 m²
6. Sypialnia 14,00 m²
7. łazienka 9,40 m²
Toledo Energo

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Toledo Energo

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Toledo Energo

Parametry Techniczne gotowego projektu domu Toledo Energo

Ilość pokoi 6
Pow. użytkowa 199 m²
Powierzchnia zabudowy 146.7 m²
Kondygnacje parterowy+poddasze
Garaż bez garażu
Technologia murowany
Szerokość działki 20.29 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Styl budynku tradycyjny
Liczba łazieniek 2
Kominek kominek w projekcie
Strop gęstożebrowy
Szerokość budynku 13.29 m
Kotłownia duża kotłownia
Kąt nachylenia dachu 36 °
Kalenica równoległa do drogi
Długość budynku 12.65 m
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Funkcje dodatkowe z lukarnami
Kubatura 952.5 m³
Przechowywanie w kuchni spiżarnia
Powierzchnia dachu 227 m²
Długość działki 20.65 m
Wysokość budynku 8.15 m
Koszty budowy 400-450 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu Toledo Energo

Fundamenty: ławy fundamentowe wylewane i ściany fundamentowe z bloczków betonowych.; Ściany: dwuwarstwowe o podwyższonych parametrach energooszczędności - bloczek gazobetonowy + wełna mineralna.; Strop: gęstożebrowy.; Pokrycie dach: dachówka ceramiczna lub betonowa.; Elewacja: tynk strukturalny, okładzina klinkierowa.; Stolarka okienna o podwyższonych parametrach cieplnych.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Toledo Energo

Stan surowy zamknięty 268500 zł
powierzchnia
Stan deweloperski 422000 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Toledo Energo

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Toledo Energo

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-14 dni roboczych (jeśli projekt nie wymaga aktualizacji)
