142.5 m²

parterowy+poddasze

2 stanowiska

murowany

Gotowy projekt domu Tobiasz

ID: 21467

4340 2025-05-03

TANIEJ 350 zł do 28.04.2025

Projekt zgodny z aktualnymi przepisami WT2021

4340 zł

(4690 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 4340 zł

4340 2025-05-03

Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

4340.00zł

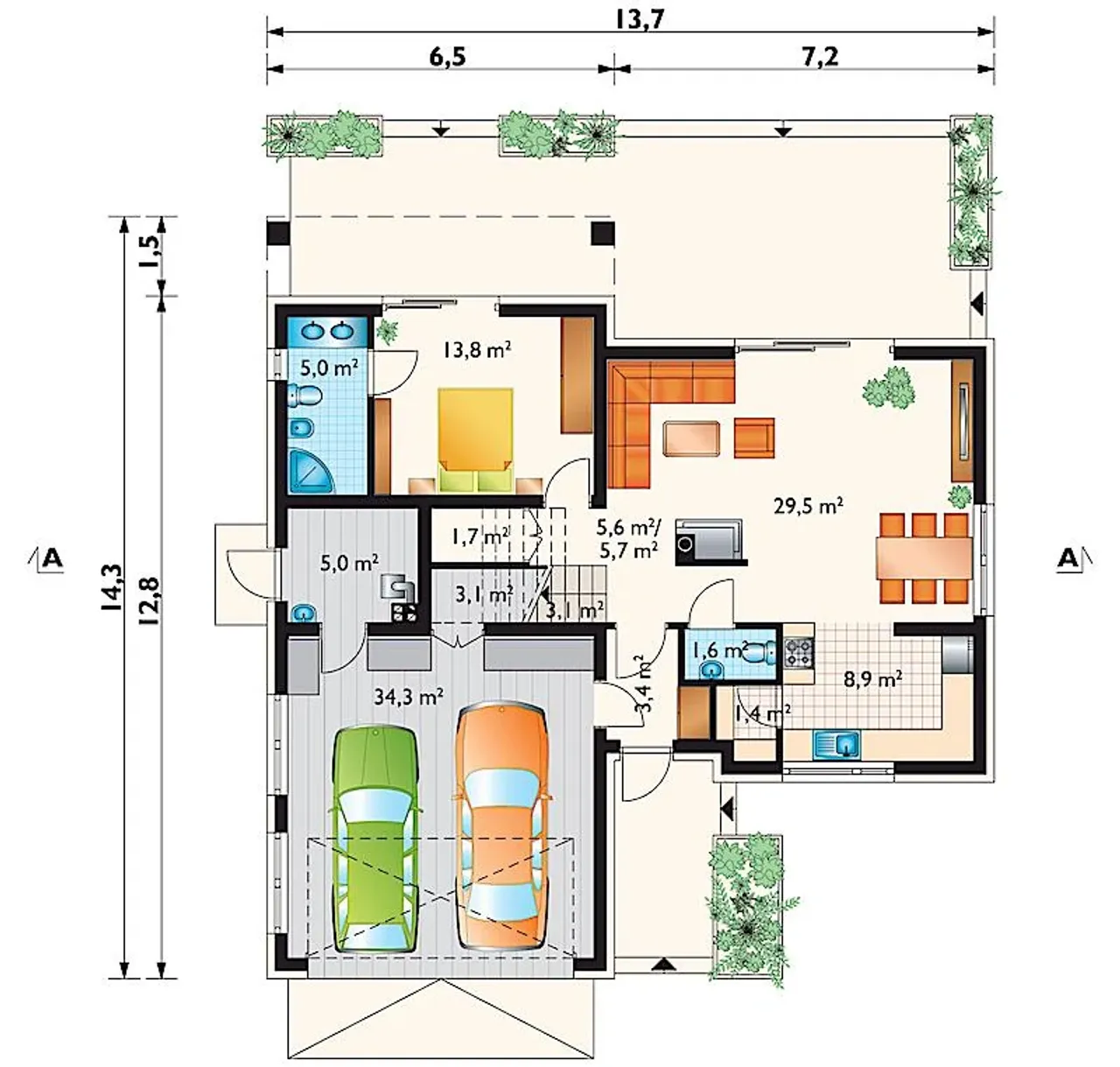

Rzuty gotowego projektu domu Tobiasz

1. Powierzchnia	69,20 m²
2. Garaż	34,30 m²
3. Hol	5,60 (5,70) m²
4. Klatka schodowa	3,10 m²
5. Kotłownia	5,00 m²
6. Kuchnia	8,90 m²
7. łazienka	5,00 m²
8. Salon	29,50 m²
9. Schowek	3,10 m²
10. Schowek	1,70 m²
11. Sień	3,40 m²
12. Spiżarka	1,40 m²
13. Sypialnia	13,80 m²
14. Wc	1,60 m²

1. Powierzchnia	73,30 m²
2. Klatka schodowa	2,70 (2,70) m²
3. łazienka	8,20 (9,40) m²
4. Pokój	10,60 (15,10) m²
5. Pokój	10,60 (15,10) m²
6. Pokój	13,90 (15,70) m²
7. Pralnia	2,40 (4,30) m²
8. Przedpokój	10,20 (10,30) m²
9. Schowek	1,80 (1,80) m²
10. Sypialnia	17,40 (19,90) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tobiasz

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tobiasz

Parametry Techniczne gotowego projektu domu Tobiasz

Ilość pokoi 6

Pow. użytkowa 142.5 m²

Powierzchnia zabudowy 143.6 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 21.7 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Szerokość budynku 13.7 m

Kominek kominek w projekcie

Kąt nachylenia dachu 40 °

Strop żelbetowy

Długość budynku 14.3 m

Piwnica bez podpiwniczenia

Kalenica prostopadła do drogi

Kubatura 922.9 m³

Rodzaj garażu z przodu

Funkcje dodatkowe z pralnią

Powierzchnia dachu 252.8 m²

Rodzaj dachu dwuspadowy

Długość działki 21.3 m

Wysokość budynku 7.8 m

Przechowywanie w kuchni spiżarnia

Bryła budynku plan litery T

Styl budynku nowoczesny

Liczba łazieniek 2

Ilość pokoi 6

Powierzchnia zabudowy 143.6 m²

Garaż 2 stanowiska

Szerokość działki 21.7 m

Typ domu jednorodzinny całoroczny

Kominek kominek w projekcie

Strop żelbetowy

Piwnica bez podpiwniczenia

Kubatura 922.9 m³

Funkcje dodatkowe z pralnią

Rodzaj dachu dwuspadowy

Wysokość budynku 7.8 m

Bryła budynku plan litery T

Liczba łazieniek 2

Pow. użytkowa 142.5 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Szerokość budynku 13.7 m

Kąt nachylenia dachu 40 °

Długość budynku 14.3 m

Kalenica prostopadła do drogi

Rodzaj garażu z przodu

Powierzchnia dachu 252.8 m²

Długość działki 21.3 m

Przechowywanie w kuchni spiżarnia

Styl budynku nowoczesny

Nasze prawdziwe opinie z Google

Opis projektu domu Tobiasz

Gotowy projekt domu Tobiasz 1330-MB prezentuje typowy budynek jednorodzinny całoroczny z garażem 2 stanowiskowym. W domu Tobiasz 1330-MB przewidziano możliwość dogrzewania budynku kominkiem. Dom zaprojektowany jest w technologii murowanej, jednak w ramach adaptacji można dokonać zmian w dobraniu materiałów budowlanych. Przewidziany w projekcie sposób ogrzewania to paliwo gazowe. W projekcie budynku nie przewidziano piwnicy, można we własnym zakresie doprojektować tę kondygnację. Będzie to dom parterowy.
