Gotowy projekt domu Teresa (1553) (ID: 21465)

118.2 m²

parterowy

2 stanowiska

murowany

4490 2026-01-19

Teresa (1553) - 118.2m²

Dostawa w ciągu 3-10 dni

Gwarantujemy najniższą cenę

4490 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

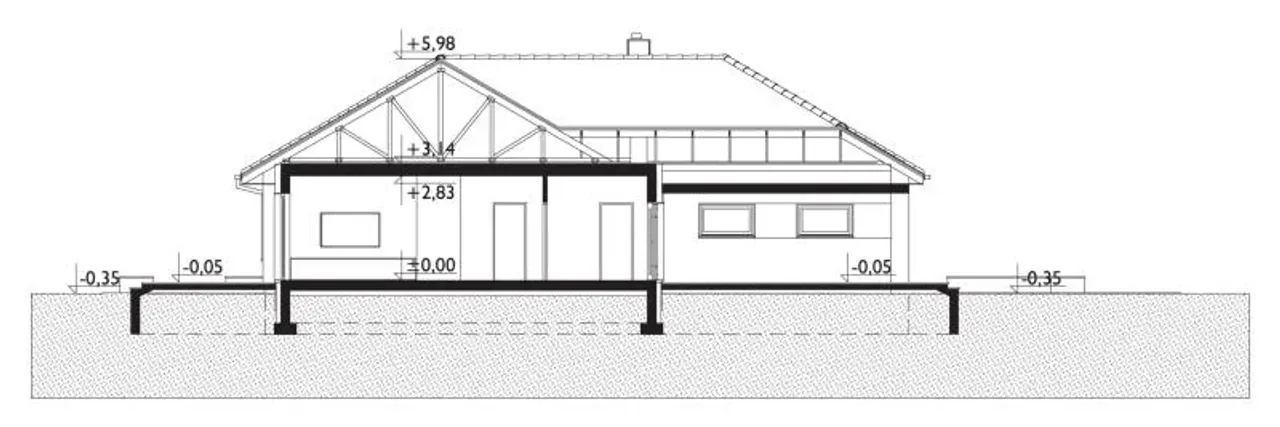

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

podobne

dodatki

wysyłka

kontakt

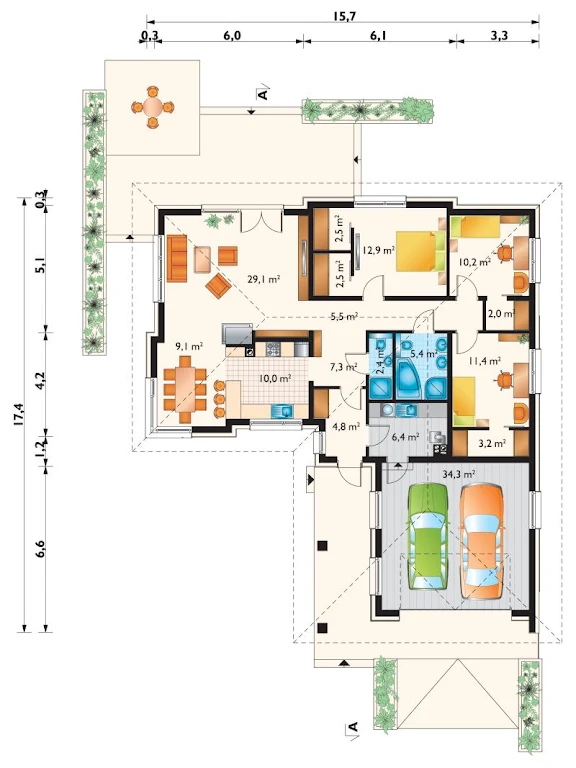

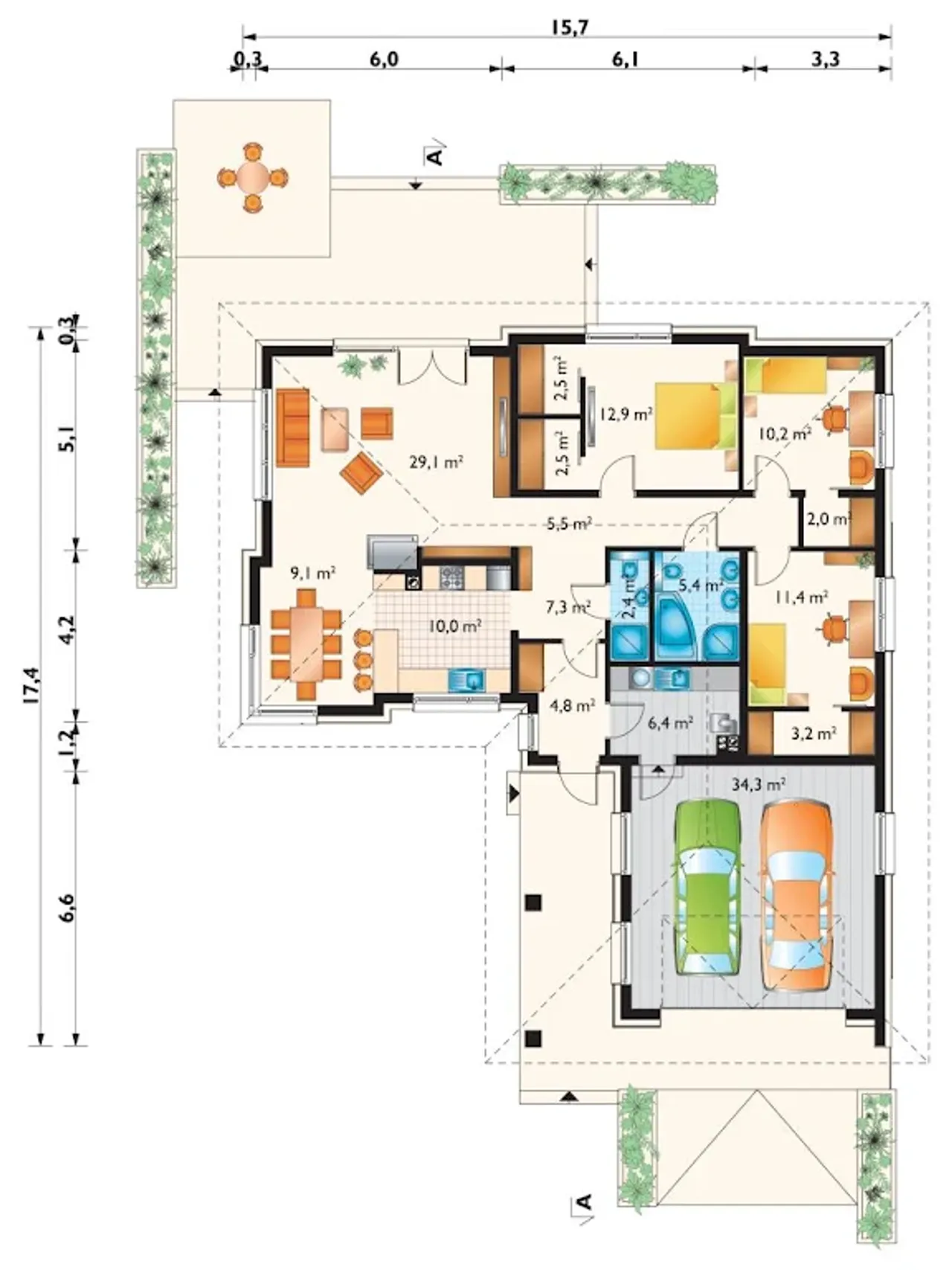

Rzuty gotowego projektu domu Teresa (1553)

1. Garaż	34,30 m²
2. Garderoba	2,50 m²
3. Garderoba	3,20 m²
4. Garderoba	2,00 m²
5. Garderoba	2,50 m²
6. Hol	7,30 m²
7. Jadalnia	9,10 m²
8. Kotłownia	6,40 m²
9. Kuchnia	10,00 m²
10. łazienka	5,40 m²
11. łazienka	2,50 m²
12. Pokój	10,20 m²
13. Pokój	11,40 m²
14. Pokój dzienny	29,10 m²
15. Przedpokój	5,50 m²
16. Sień	4,80 m²
17. Sypialnia	12,90 m²

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zamawiam bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - zamów bezpłatne rysunki do: Teresa (1553)

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Teresa (1553)

Parametry Techniczne gotowego projektu domu Teresa (1553)

Pow. użytkowa 118.2 m²

Ilość pokoi 4

Powierzchnia zabudowy 196.8 m²

Kondygnacje parterowy

Garaż 2 stanowiska

Technologia murowany

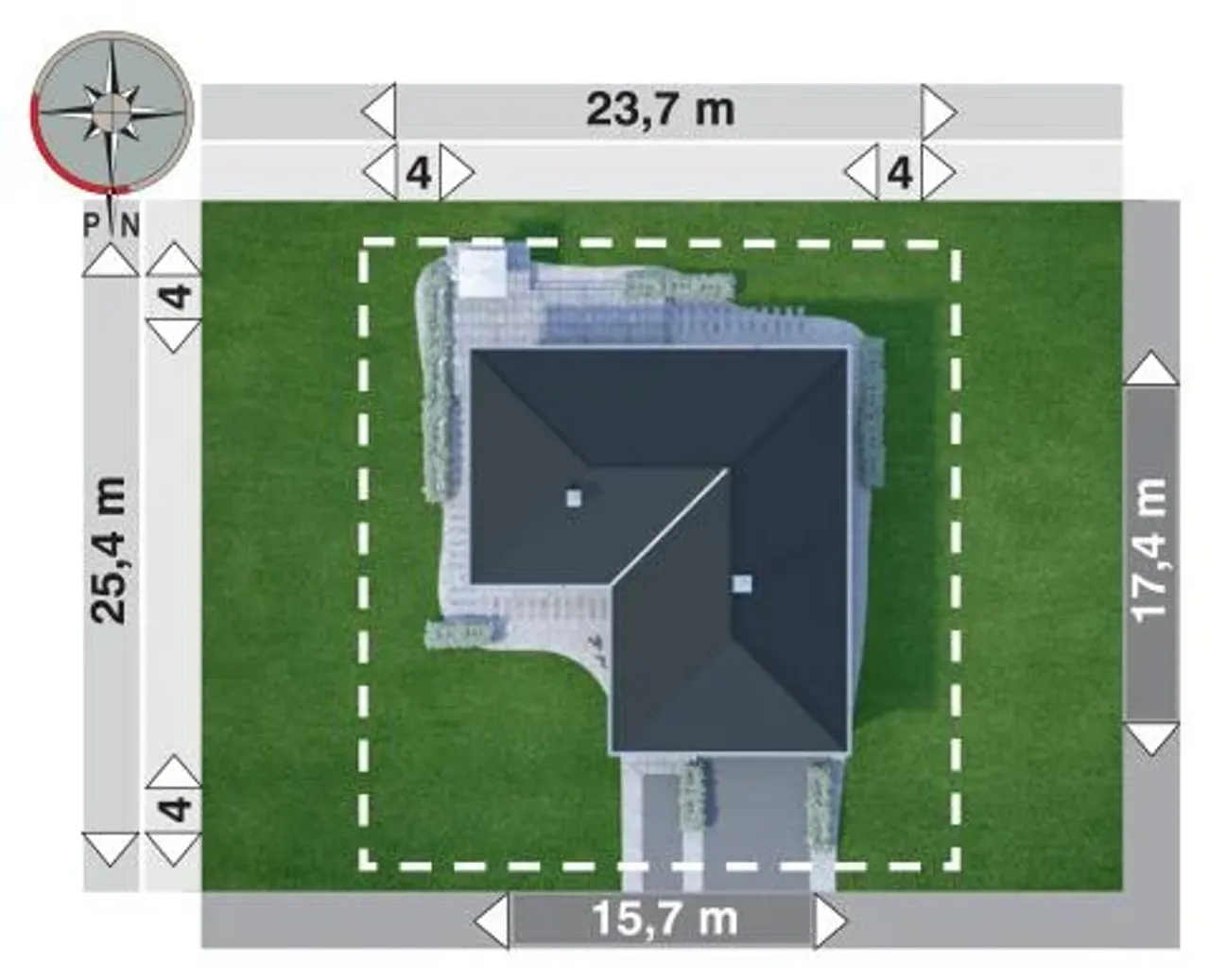

Szerokość działki 23.7 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Rodzaj dachu wielospadowy

Powierzchnia dachu 307.8 m²

Długość działki 25.4 m

Wysokość budynku 6.4 m

Strop drewniany

Bryła budynku plan litery L

Liczba łazieniek 2

Kalenica bez znaczenia

Styl budynku nowoczesny

Kominek kominek w projekcie

Szerokość budynku 15.7 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 30 °

Długość budynku 17.4 m

Piwnica bez podpiwniczenia

Kubatura 916.4 m³

Pow. użytkowa 118.2 m²

Powierzchnia zabudowy 196.8 m²

Garaż 2 stanowiska

Szerokość działki 23.7 m

Typ domu jednorodzinny całoroczny

Powierzchnia dachu 307.8 m²

Wysokość budynku 6.4 m

Bryła budynku plan litery L

Kalenica bez znaczenia

Kominek kominek w projekcie

Kotłownia duża kotłownia

Długość budynku 17.4 m

Kubatura 916.4 m³

Ilość pokoi 4

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Rodzaj dachu wielospadowy

Długość działki 25.4 m

Strop drewniany

Liczba łazieniek 2

Styl budynku nowoczesny

Szerokość budynku 15.7 m

Kąt nachylenia dachu 30 °

Piwnica bez podpiwniczenia

Nasze prawdziwe opinie z Google

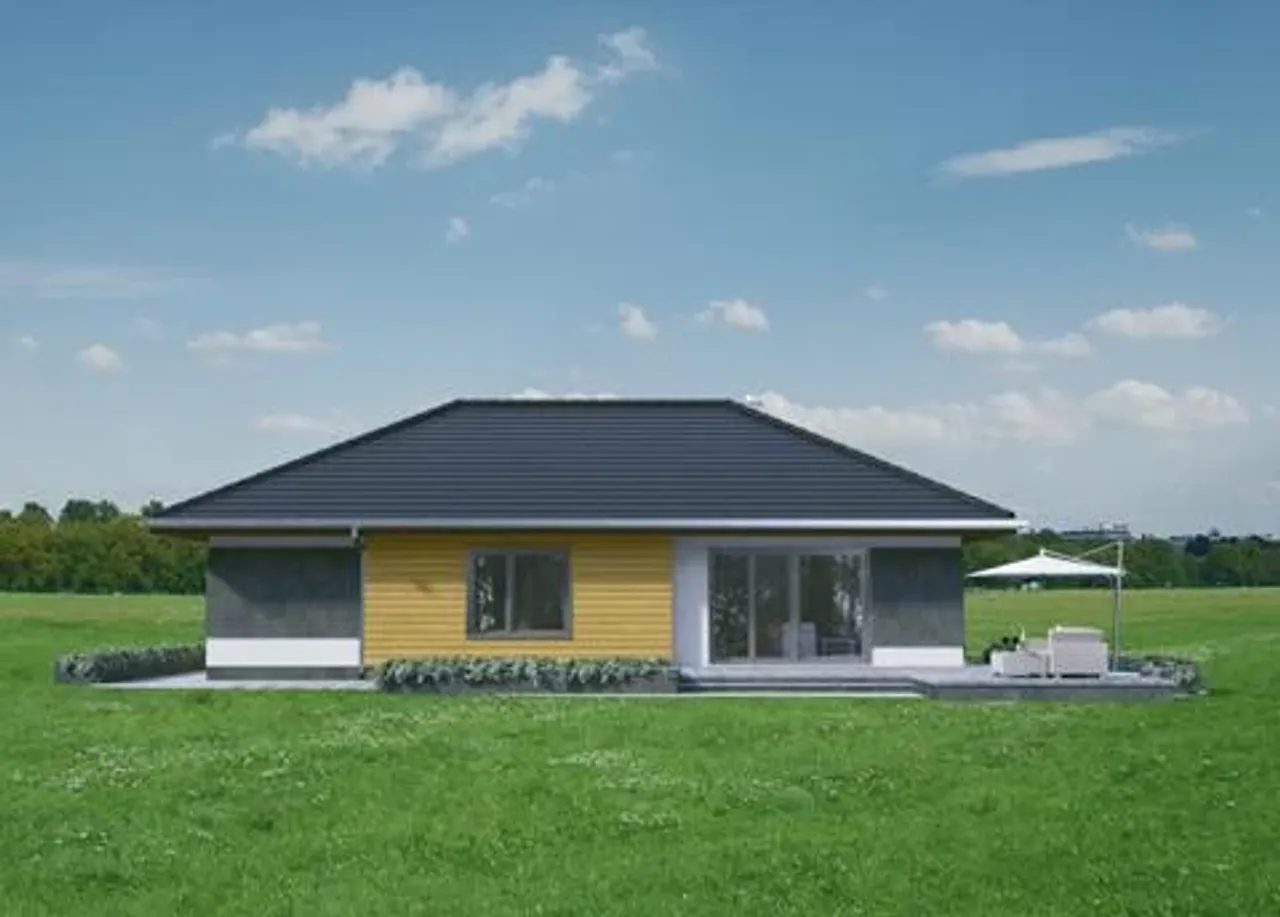

Opis projektu domu Teresa (1553)

Gotowy projekt domu Teresa 1280-MC prezentuje typowy budynek jednorodzinny całoroczny z garażem 2 stanowiskowym. W domu Teresa 1280-MC przewidziano możliwość dogrzewania budynku kominkiem. Dom zaprojektowany jest w technologii murowanej, jednak w ramach adaptacji można dokonać zmian w dobraniu materiałów budowlanych. Przewidziany w projekcie sposób ogrzewania to paliwo gazowe. W projekcie budynku nie przewidziano piwnicy, można we własnym zakresie doprojektować tę kondygnację. Będzie to dom parterowy.

Technologia wykonania:

Technologia i konstrukcja: murowana – ceramika.
Ściany zewnętrzne: pustaki THERMOPOR 25 P+W firmy LEIER + docieplenie płyty styropianowe GOLD fasada firmy TERMOORGANIKA gr. 15 cm.
Ściany wewnętrzne: konstrukcyjne: pustaki THERMOPOR 18,8 P+W firmy LEIER, działowe: pustaki THERMOPOR 11,5 P+W firmy LEIER.
Strop: drewniany.
Konstrukcja dachu: kratownice drewniane.
Rodzaj schodów: brak.
Typ ogrzewania: kocioł na gaz.
Aneks na paliwo stałe: na zamówienie.
Wykończenie: Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.
Elewacja: tynki firmy SICHER BAUTECHNIK, częściowo okładzina z deskowania poziomego oraz płyty elewacyjne.
