    Gotowy projekt domu Tatiana

    ID: 21459
    4140 2025-11-06
    TANIEJ 350 zł
    💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź
    4140 zł
    (4490 zł brutto)
    Najniższa cena z 30 dni przed obniżką: 4140 zł
    4140 2025-11-06
    • Promocja GRATISOWA do 31.10.2025 ➞ sprawdź zasady
    • ✓ GRATIS: Wiertarka
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska
    • ✓ Czas na zwrot:30 dni

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

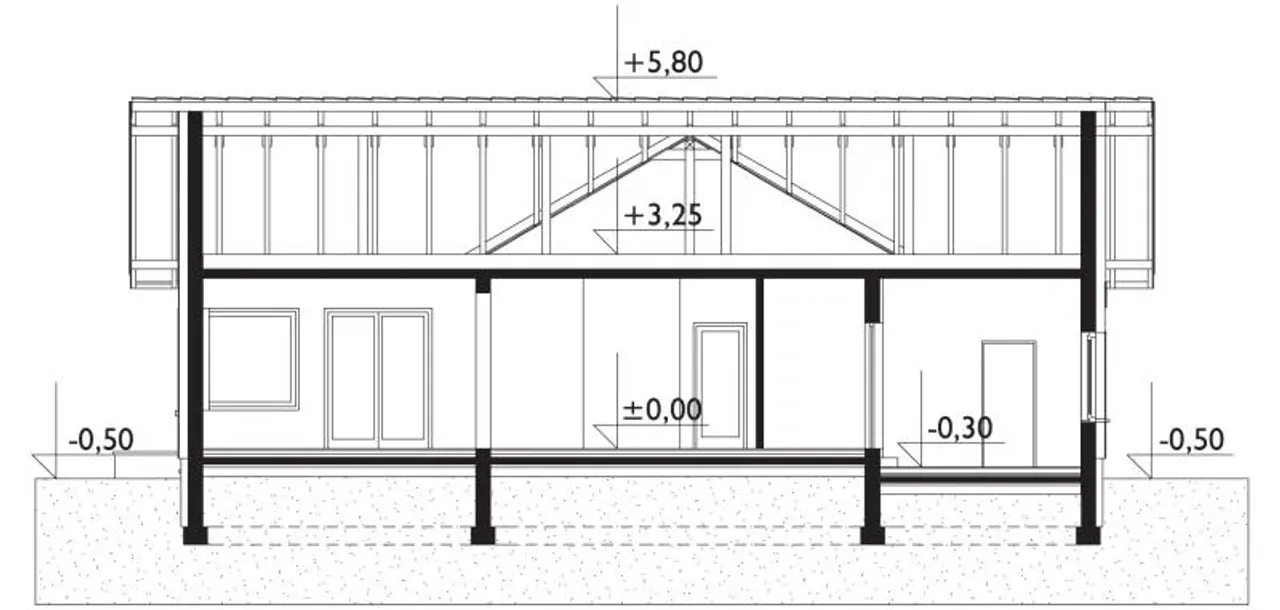

    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
    Udostępnij projekt:

    Rzuty gotowego projektu domu Tatiana

    Tatiana Rzut 1
    1. Gabinet 7,00 m²
    2. Garaż 18,70 m²
    3. Garderoba 4,20 m²
    4. Hol 6,70 m²
    5. Kotłownia 4,90 m²
    6. Kuchnia 12,30 m²
    7. łazienka 3,40 m²
    8. łazienka 5,10 m²
    9. Pokój 11,00 m²
    10. Pokój 11,10 m²
    11. Pokój dzienny 27,70 m²
    12. Pralnia 2,70 m²
    13. Przedpokój 9,40 m²
    14. Sień 6,30 m²
    15. Spiżarka 1,50 m²
    16. Sypialnia 10,90 m²
    Pobieram bezpłatne rysunki szczegółowe
    Tatiana Rzut 2
    Pobieram bezpłatne rysunki szczegółowe
    Tatiana Rzut 3
    Pobieram bezpłatne rysunki szczegółowe
    Tatiana Rzut 4
    Pobieram bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tatiana

    Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tatiana

    Parametry Techniczne gotowego projektu domu Tatiana

    Ilość pokoi 5
    Pow. użytkowa 119.4 m²
    Powierzchnia zabudowy 180.6 m²
    Kondygnacje parterowy
    Garaż 1 stanowisko
    Technologia murowany
    Szerokość działki 23.5 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Styl budynku nowoczesny
    Liczba łazieniek 2
    Szerokość budynku 15.5 m
    Kominek kominek w projekcie
    Kąt nachylenia dachu 30 °
    Kalenica równoległa do drogi
    Długość budynku 16.8 m
    Piwnica bez podpiwniczenia
    Kubatura 849.6 m³
    Rodzaj garażu w bryle
    Funkcje dodatkowe z pralnią
    Powierzchnia dachu 280 m²
    Rodzaj dachu dwuspadowy
    Długość działki 24.8 m
    Wysokość budynku 6.3 m
    Przechowywanie w kuchni spiżarnia
    Bryła budynku plan litery T

    Nasze prawdziwe opinie z Google

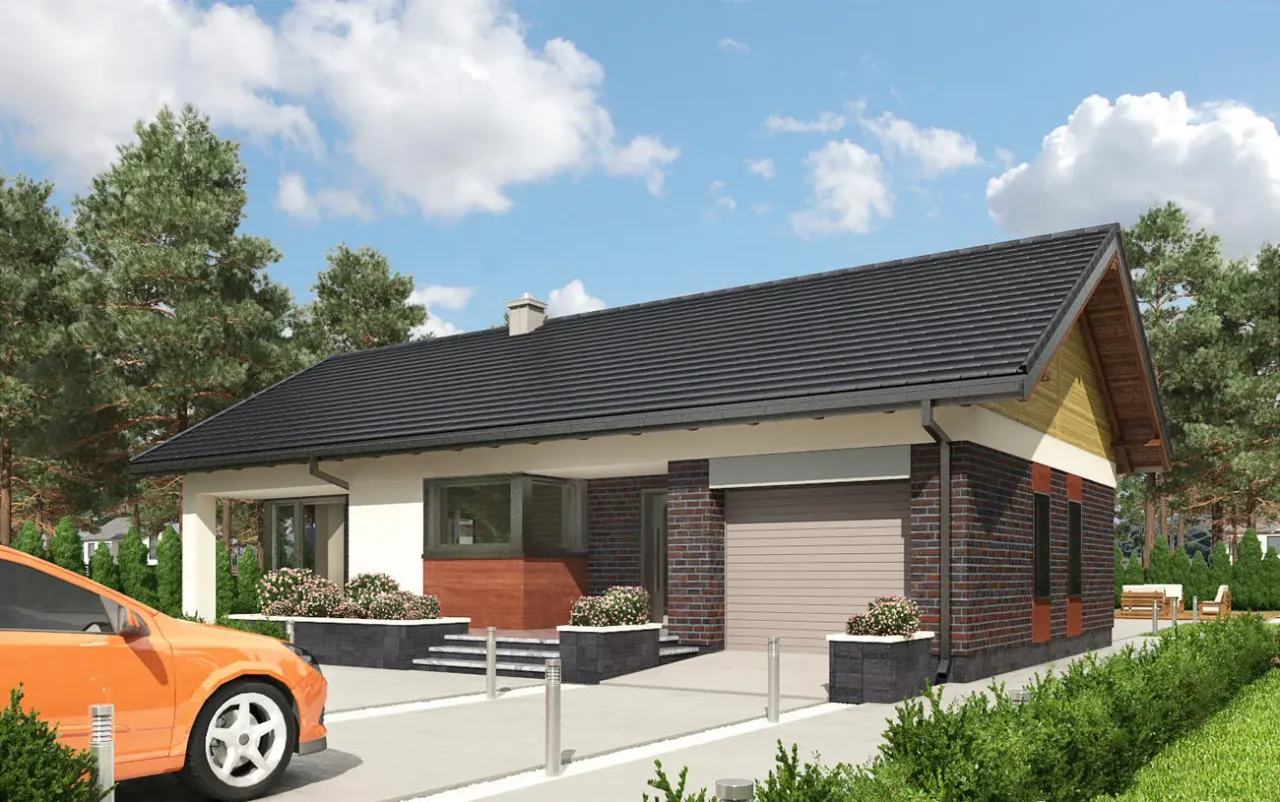

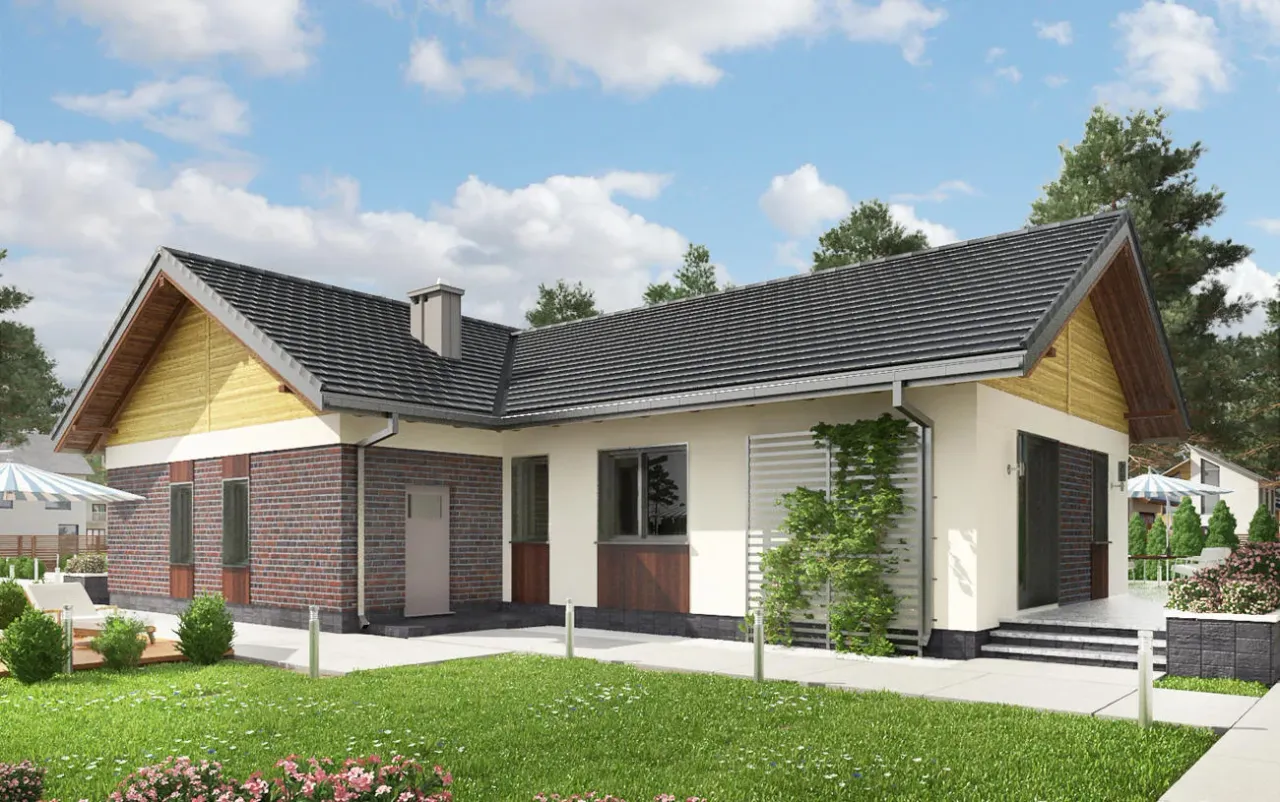

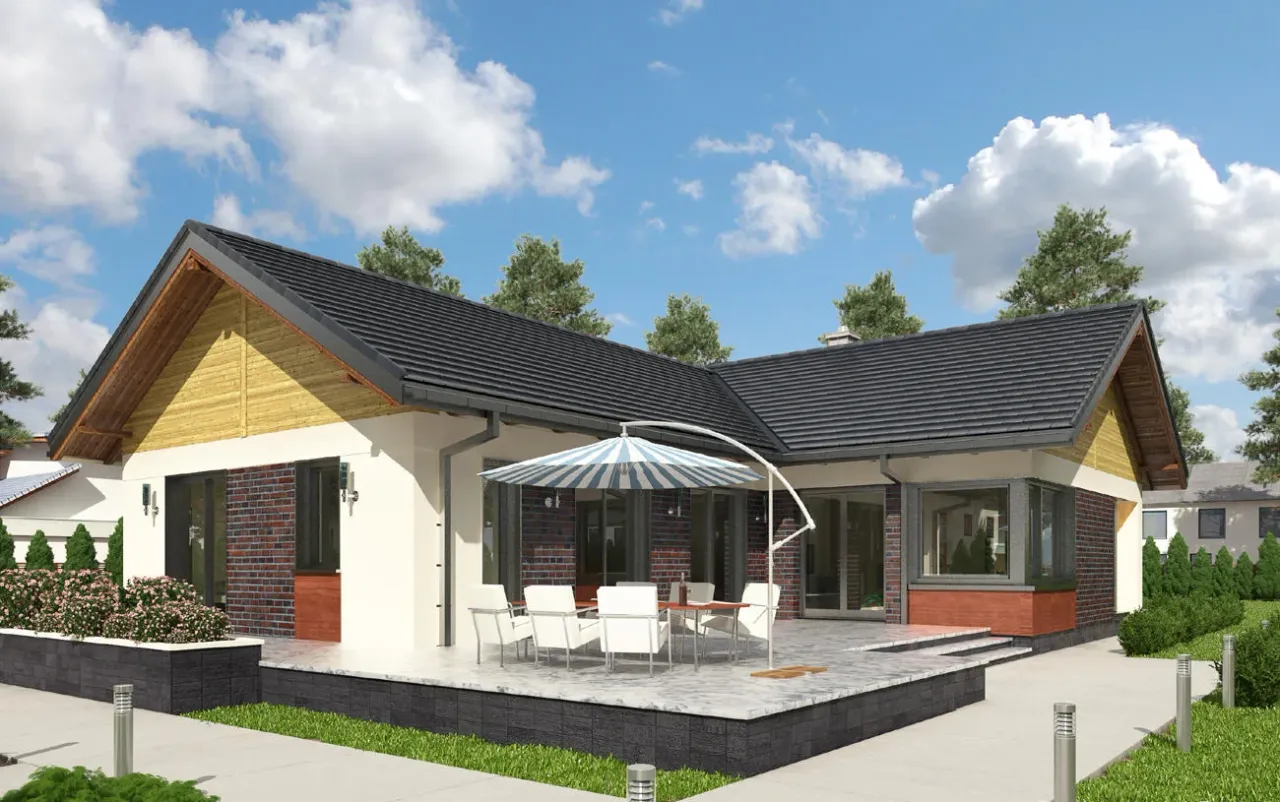

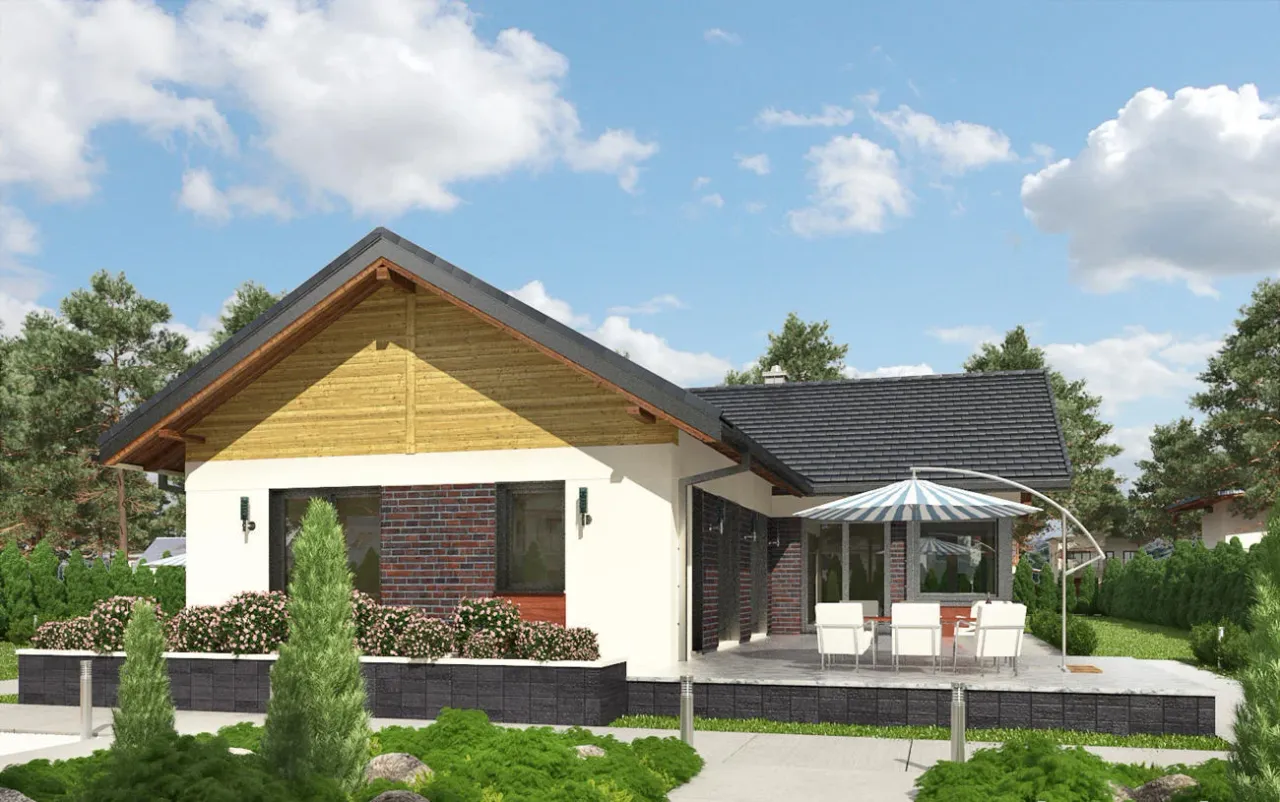

    Opis projektu domu Tatiana

    Gotowy projekt domu Tatiana 1298-MC prezentuje typowy budynek jednorodzinny całoroczny z garażem 1 stanowiskowym. W domu Tatiana 1298-MC przewidziano możliwość dogrzewania budynku kominkiem. Dom zaprojektowany jest w technologii murowanej, jednak w ramach adaptacji można dokonać zmian w dobraniu materiałów budowlanych. Przewidziany w projekcie sposób ogrzewania to paliwo gazowe. W projekcie budynku nie przewidziano piwnicy, można we własnym zakresie doprojektować tę kondygnację. Będzie to dom parterowy.

    Technologia wykonania:

    • Technologia i konstrukcja: murowana – ceramika.
    • Ściany zewnętrzne: pustaki THERMOPOR® 25 P+W firmy LEIER + docieplenie płyty styropianowe GOLD fasada firmy TERMOORGANIKA gr. 15 cm.
    • Ściany wewnętrzne: konstrukcyjne: pustaki THERMOPOR® 25 P+W firmy LEIER
    • działowe: pustaki THERMOPOR® 11,5 P+W firmy LEIER.
    • Strop: lekki strop panelowy Smart firmy KONBET.
    • Konstrukcja dachu: drewniana, płatwiowa.
    • Rodzaj schodów: brak.
    • Typ ogrzewania: kocioł na gaz.
    • Aneks na paliwo stałe: na zamówienie.
    • Pokrycie dachu: dachówka betonowa lub ceramiczna BRAAS.
    • Elewacja: tynki firmy SICHER BAUTECHNIK, częściowo okładzina z deskowania poziomego.

    Częste pytania

    Czy projekty z Planz.pl są kompletne?

    Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

    Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

    Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

    Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.

    Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.

    Czy mogę wprowadzić zmiany w projekcie?

    Co zrobić gdy wybrany dom nie mieści się na działce?

    Jakie zmiany można wprowadzić w projekcie?

    Porady ekspertów

    Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

    Co zawiera projekt

    • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
    • ✓ Projekty techniczne ➞ szczegóły
    • ✓ charakterystyka energetyczna (do projektów domów)
    • ✓ zgoda na zmiany w projekcie ➞ szczegóły
    • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Dodatki do projektu Tatiana

    Dodatki możesz kupić razem z projektem lub dokupić po czasie

    [Archeton] Dodatkowy egzemplarz projektu (350 zł)

    [Archeton] Kosztorys wersja elektroniczna (450 zł)

    [Archeton] Kosztorys wersja drukowana (260 zł)

    [Archeton] Dodatkowy egzemplarz projektu (550 zł)

    [Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

    [Archeton] Paliwo stałe + charakterysytka (500 zł)

    [Archeton] Architektura w pdf (0 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Tatiana

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)



    Wersje gotowego projektu domu Tatiana
