Gotowy projekt domu Tarot

ID: 18638
3940 2025-05-01
TANIEJ 350 zł do 25.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
3940 zł
(4290 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 3940 zł
3940 2025-05-01
  • Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

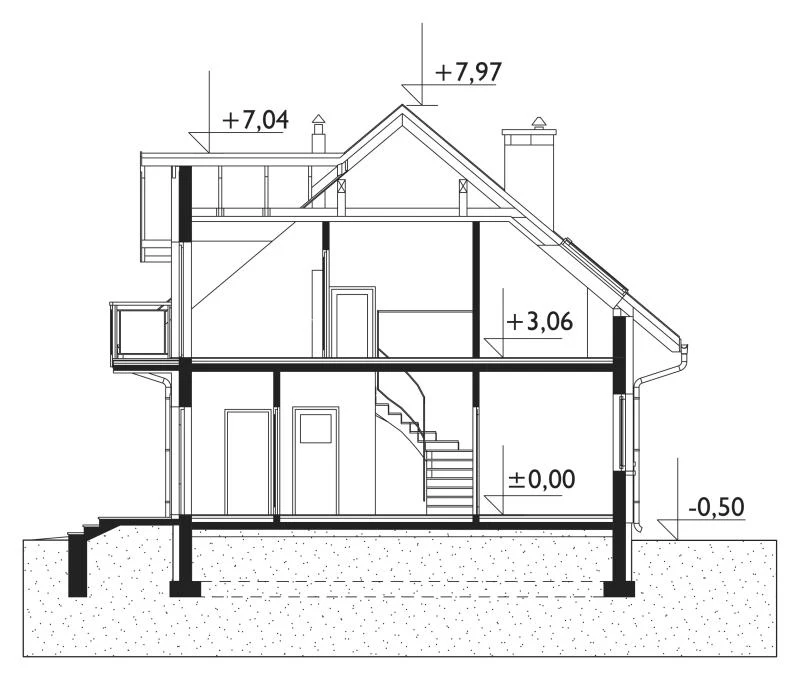

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

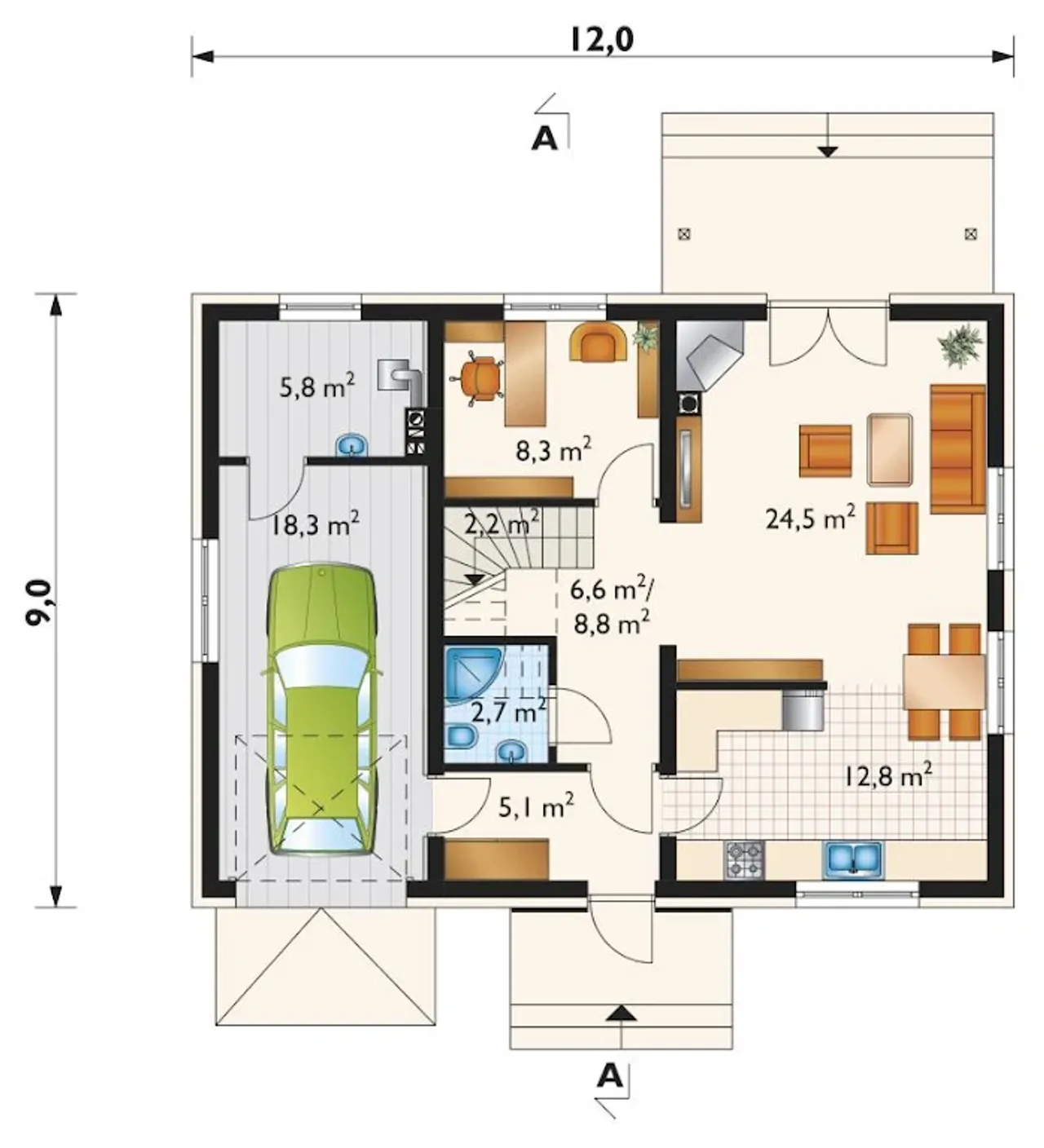

Rzuty gotowego projektu domu Tarot

Tarot
1. Powierzchnia 86,30 m²
2. Sień 5,10 m²
3. Hol 6,60 (8,80) m²
4. Kuchnia 12,80 m²
5. Pokój dzienny 24,50 m²
6. Gabinet 8,30 m²
7. Klatka schodowa 2,20 m²
8. łazienka 2,70 m²
9. Kotłownia 5,80 m²
10. Garaż 18,30 m²
Tarot
1. Powierzchnia 71,00 m²
2. Klatka schodowa 2,20 (2,20) m²
3. Przedpokój 4,50 (4,50) m²
4. Sypialnia 17,80 (18,60) m²
5. Pokój 13,60 (17,60) m²
6. Pokój 11,90 (14,90) m²
7. Pokój 9,90 (11,70) m²
8. łazienka 6,00 (8,70) m²
9. Garderoba 5,10 (5,90) m²
Tarot
Tarot
Tarot

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tarot

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tarot

Parametry Techniczne gotowego projektu domu Tarot

Pow. użytkowa 128.5 m²
Ilość pokoi 6
Powierzchnia zabudowy 108.4 m²
Kondygnacje parterowy+poddasze
Garaż 1 stanowisko
Technologia murowany

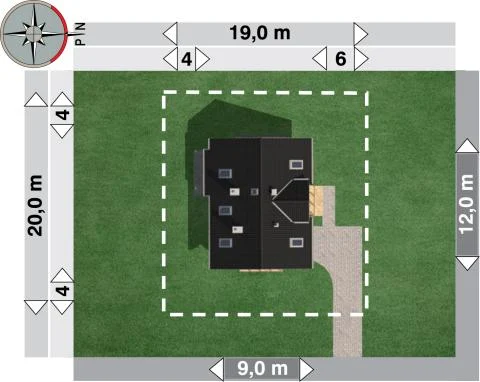

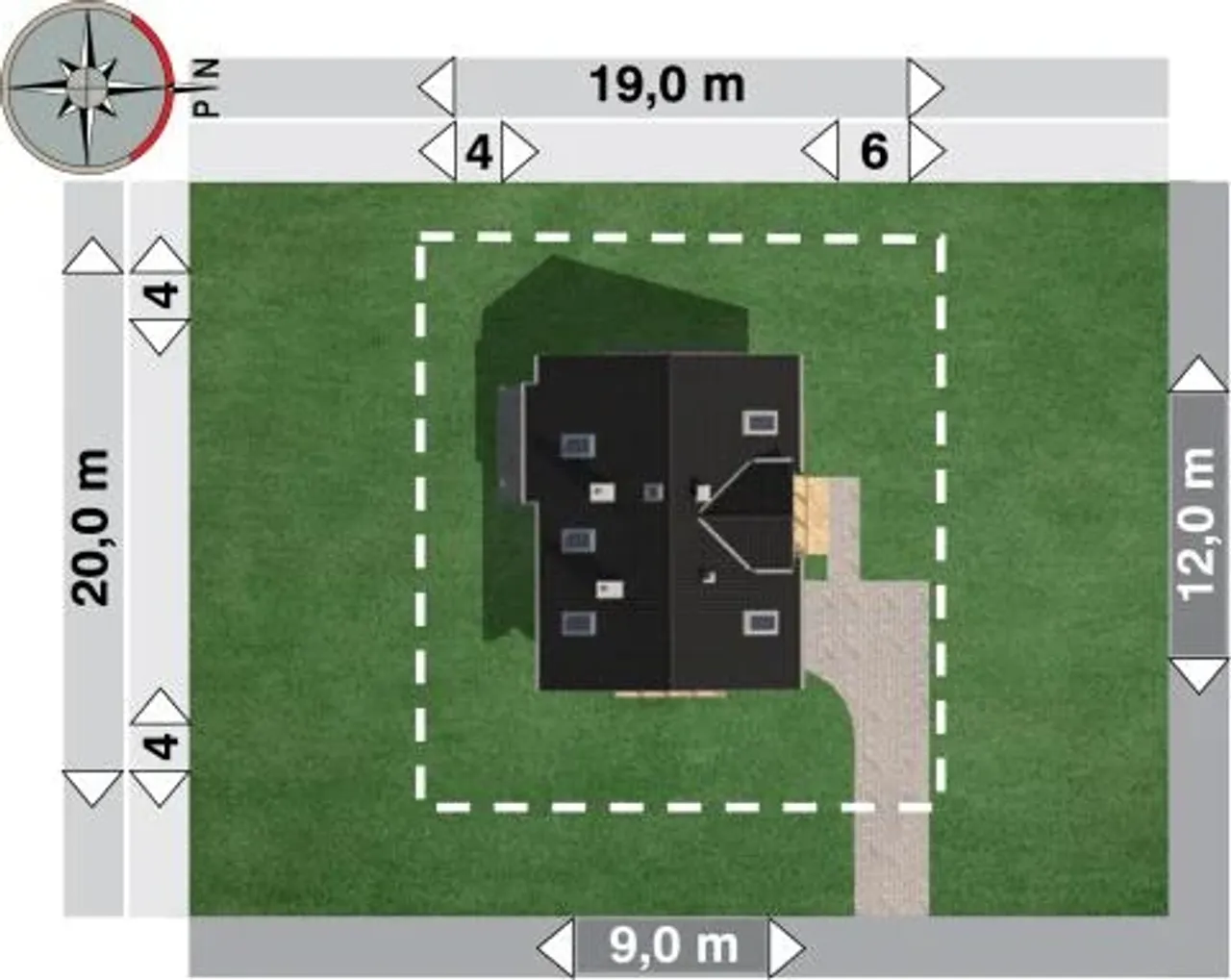

Szerokość działki 20 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Powierzchnia dachu 191.5 m²
Rodzaj dachu dwuspadowy
Długość działki 19 m
Wysokość budynku 8.5 m
Bryła budynku prosta bryła
Strop żelbetowy
Styl budynku tradycyjny
Liczba łazieniek 2
Kalenica równoległa do drogi
Szerokość budynku 9 m
Kominek kominek w projekcie
Kąt nachylenia dachu 40 °
Funkcje dodatkowe z lukarnami
Długość budynku 12 m
Piwnica bez podpiwniczenia
Kubatura 693.2 m³
Rodzaj garażu w bryle

Nasze prawdziwe opinie z Google

Opis projektu domu Tarot

Przedstawiony projekt domu o nazwie Tarot 1036-MB to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Tarot 1036-MB po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie znajdzie się miejsce garażowe dla jednego auta. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 40 stopni nachylenia. Będzie to dom parterowy bez poddasza, bez podpiwniczenia.Autor proponuje wykonanie budynku jako murowany.

Technologia i konstrukcja: murowana – beton komórkowy.; Ściany zewnętrzne: bloczki SOLBET Optimal gr. 24cm + docieplenie płyty FASROCK MAX gr.15cm.; Ściany wewnetrzne: bloczki SOLBET Optimal gr.24cm i 12cm i na poddaszu ścianki działowe szkieletowe z płyt gipsowo-kartonowych z dociepleniem wewnątrz z wełny ROCKTON gr. 10cm.; Strop: żelbetowy.; Konstrukcja dachu: drewniana, krokwiowo-płatwiowa.; Rodzaj schodów: żelbetowe.; Typ ogrzewania: kocioł na gaz lub pompa ciepła.; Aneks na paliwo stałe: dostępny.; Wykończenie: Pokrycie dachu: dachówka cementowa BRAAS.; Elewacja: tynki silikonowe, silikatowe oraz tynki mineralne BOLIX.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Wnętrza domu Tarot

Dodatki do projektu Tarot

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

[Archeton] Kosztorys wersja elektroniczna (450 zł)

[Archeton] Kosztorys wersja drukowana (260 zł)

[Archeton] Dodatkowy egzemplarz projektu (550 zł)

[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

[Archeton] Paliwo stałe + charakterysytka (500 zł)

[Archeton] Architektura w pdf (0 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Tarot

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
