140.15 m²
parterowy+poddasze
bez garażu
murowany
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

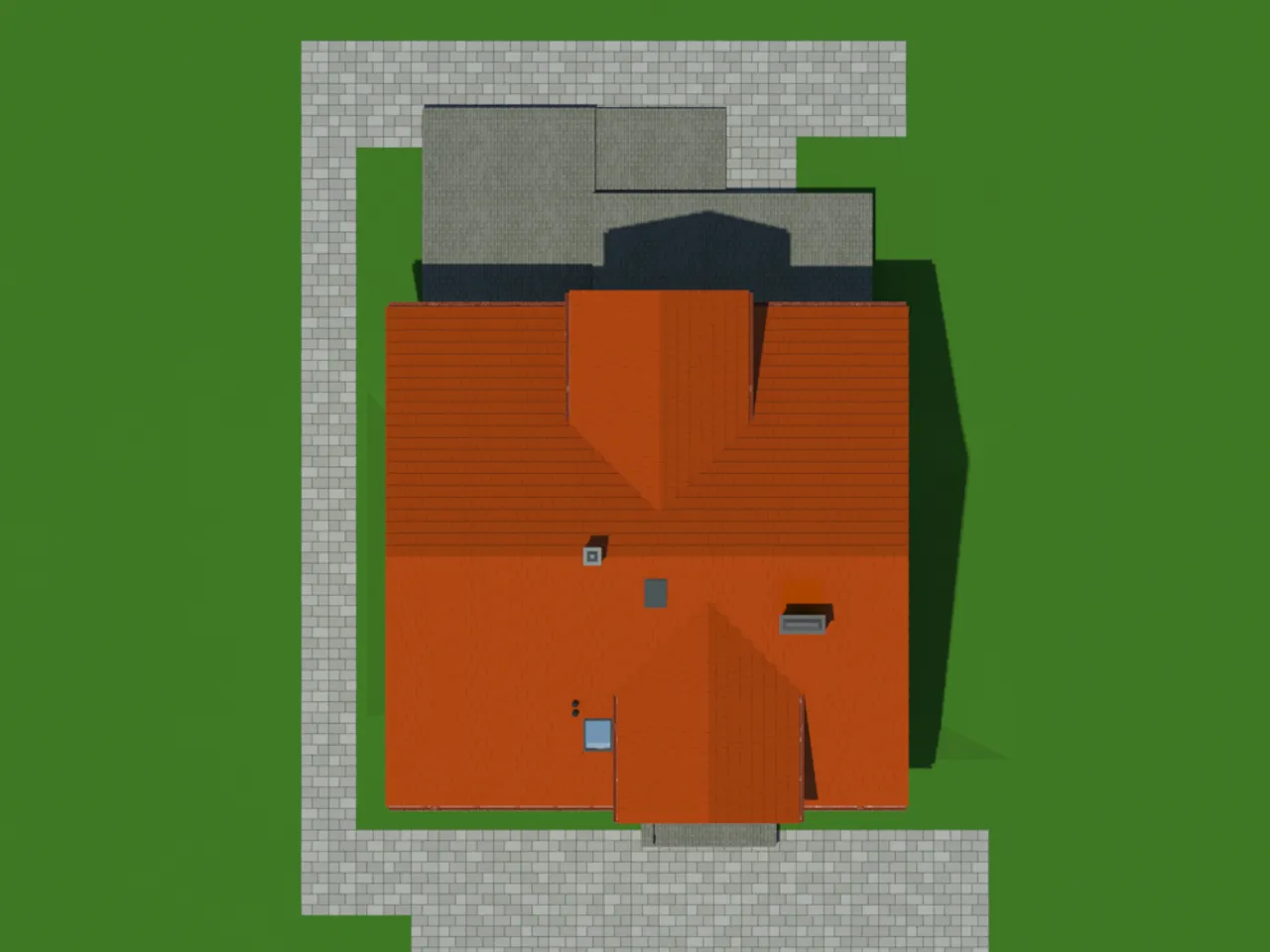

- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

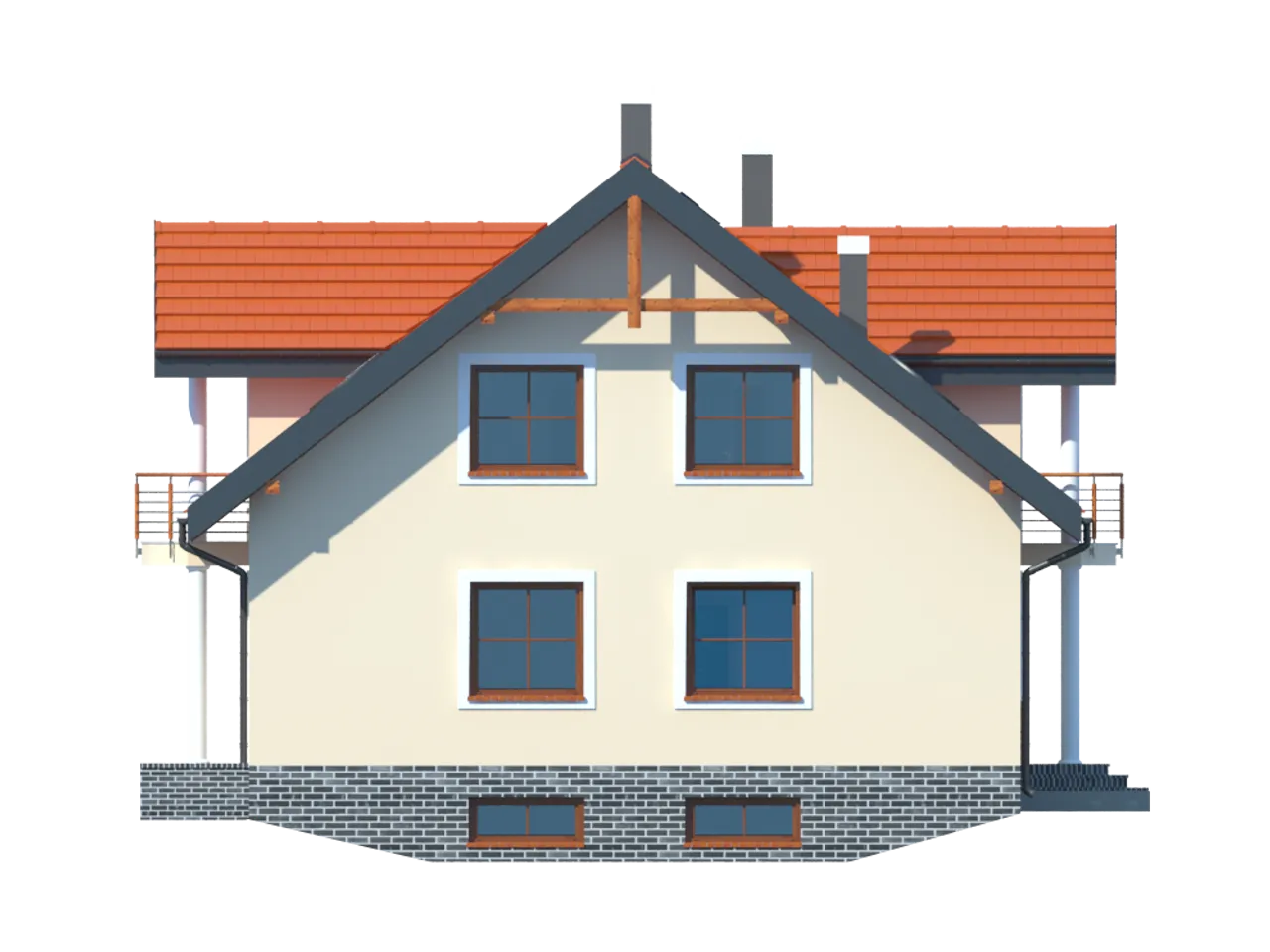

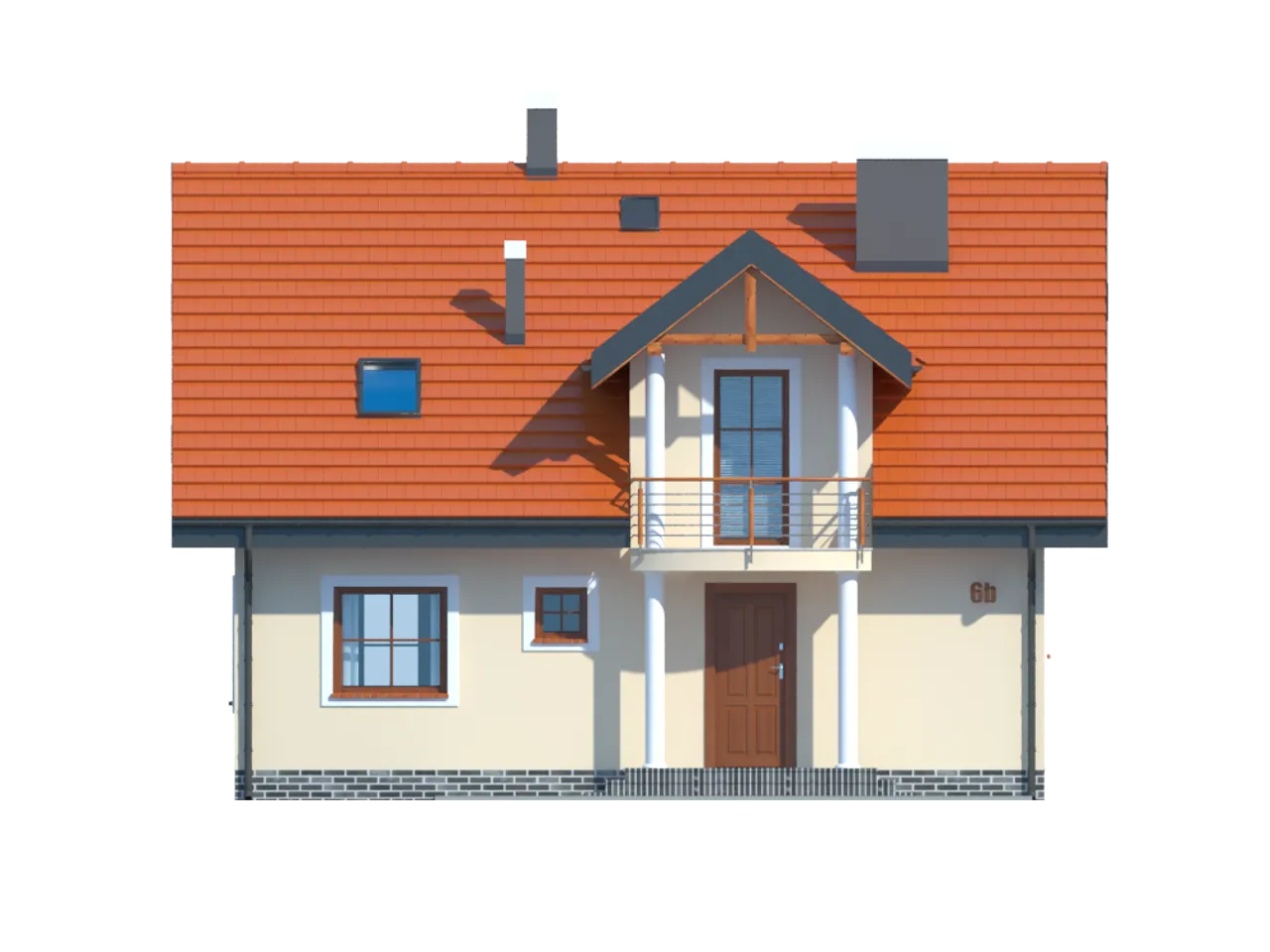

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

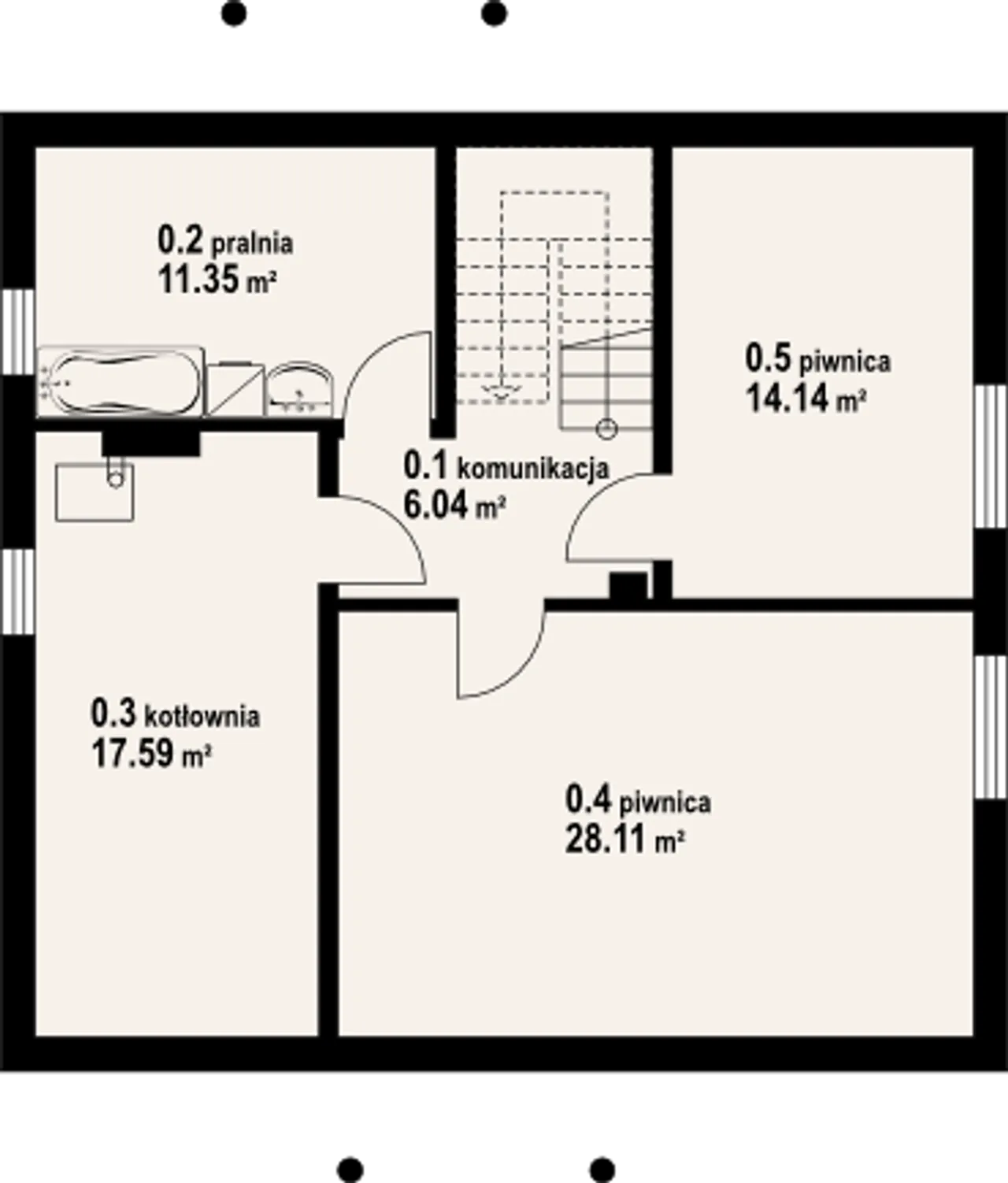

| 1. Komunikacja | 6,04 m² |
| 2. Pralnia | 11,35 m² |
| 3. Kotłownia | 17,59 m² |
| 4. Piwnica | 28,11 m² |
| 5. Piwnica | 14,14 m² |

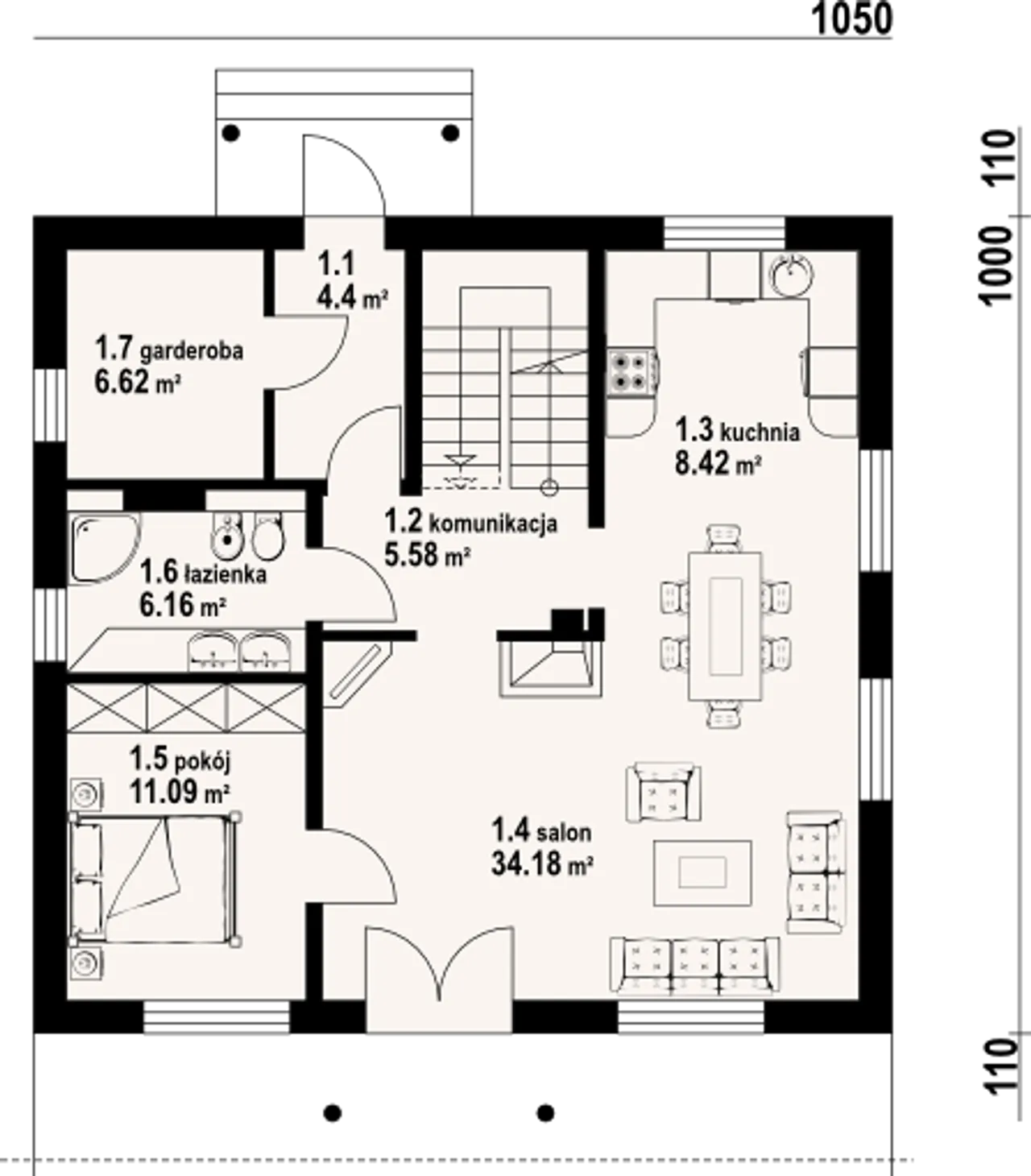

| 1. Wiatrołap | 4,40 m² |
| 2. Komunikcja | 5,58 m² |
| 3. Kuchnia | 8,42 m² |
| 4. Salon | 34,18 m² |
| 5. Pokój | 11,09 m² |
| 6. łazienka | 6,16 m² |
| 7. Garderoba | 6,62 m² |
| 1. Komunikacja | 6,66 (6,87) m² |
| 2. Pokój | 10,64 (14,85) m² |
| 3. Pokój | 11,86 (16,64) m² |
| 4. Pokój | 15,02 (19,19) m² |
| 5. łazienka | 8,06 (8,31) m² |
| 6. Pokój | 11,46 (14,06) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tarczyn 9
| Pow. użytkowa 140.15 m² |
| Ilość pokoi 6 |
| Powierzchnia zabudowy 105 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia murowany |
| Szerokość działki 18.5 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Kominek kominek w projekcie |
| Szerokość budynku 10.5 m |
| Bryła budynku prosta bryła |
| Kotłownia duża kotłownia |
| Strop żelbetowy |
| Długość budynku 10 m |
| Styl budynku tradycyjny |
| Piwnica z podpiwniczeniem |
| Kąt nachylenia dachu 38 ° |
| Kalenica równoległa do drogi |
| Kubatura 838.2 m³ |
| Powierzchnia dachu 190.15 m² |
| Długość działki 19.1 m |
| Funkcje dodatkowe z pralnią |
| Wysokość budynku 8.41 m |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie gaz, paliwo stałe |
| Liczba łazieniek 2 |
| Ep 22.83 |
| Koszty budowy 400-450 tys., tylko z kosztorysem |
| Pow. użytkowa 140.15 m² |
| Powierzchnia zabudowy 105 m² |
| Garaż bez garażu |
| Szerokość działki 18.5 m |
| Typ domu jednorodzinny całoroczny |
| Szerokość budynku 10.5 m |
| Kotłownia duża kotłownia |
| Długość budynku 10 m |
| Piwnica z podpiwniczeniem |
| Kalenica równoległa do drogi |
| Powierzchnia dachu 190.15 m² |
| Funkcje dodatkowe z pralnią |
| Rodzaj dachu dwuspadowy |
| Liczba łazieniek 2 |
| Koszty budowy 400-450 tys., tylko z kosztorysem |
| Ilość pokoi 6 |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Kominek kominek w projekcie |
| Bryła budynku prosta bryła |
| Strop żelbetowy |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 38 ° |
| Kubatura 838.2 m³ |
| Długość działki 19.1 m |
| Wysokość budynku 8.41 m |
| Ogrzewanie gaz, paliwo stałe |
| Ep 22.83 |
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
