Gotowy projekt domu Tamlin

ID: 34037
3899 2025-05-09
  • Promocja GRATISOWA do 04.05.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska
Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)
II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:
1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

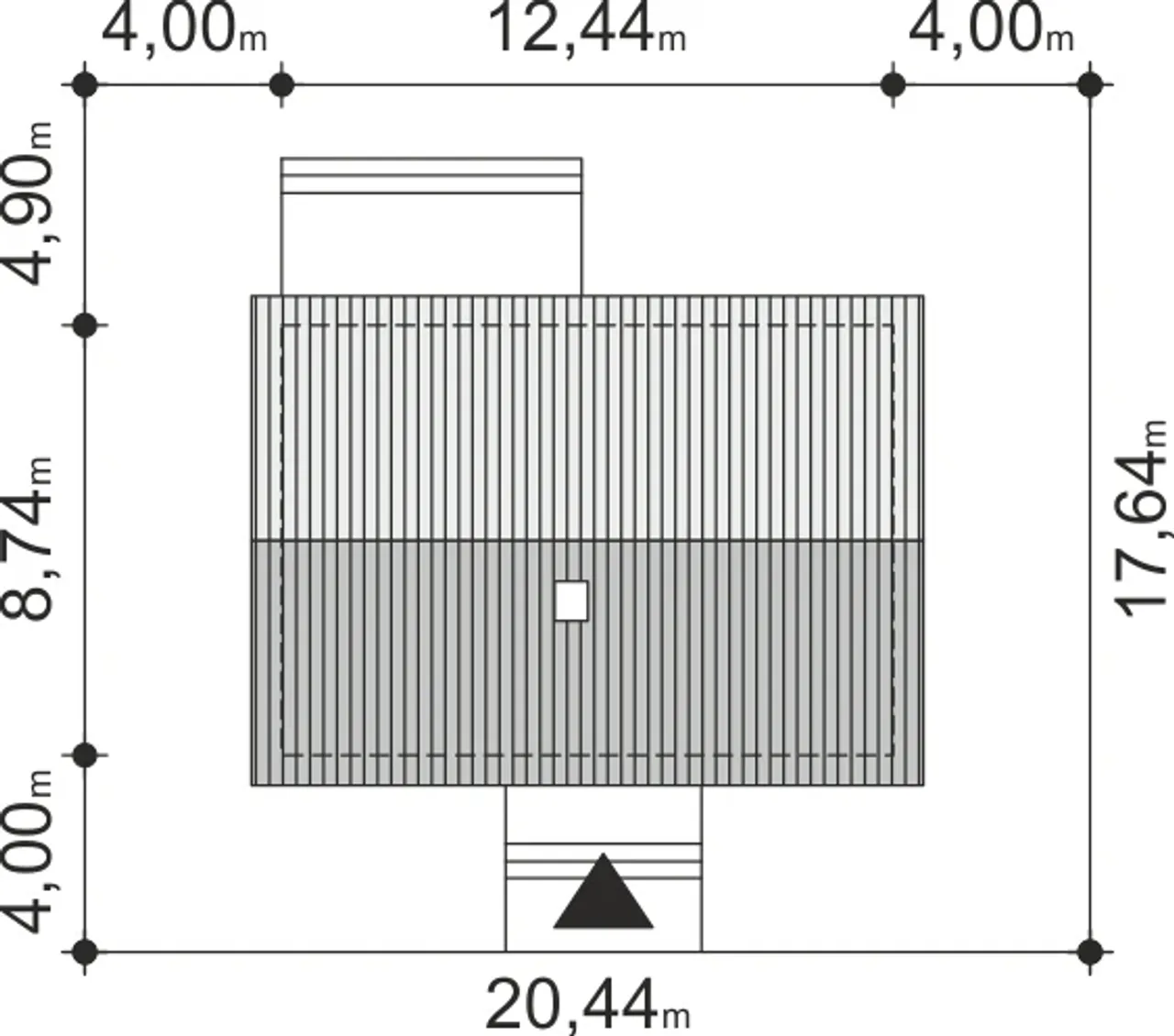

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

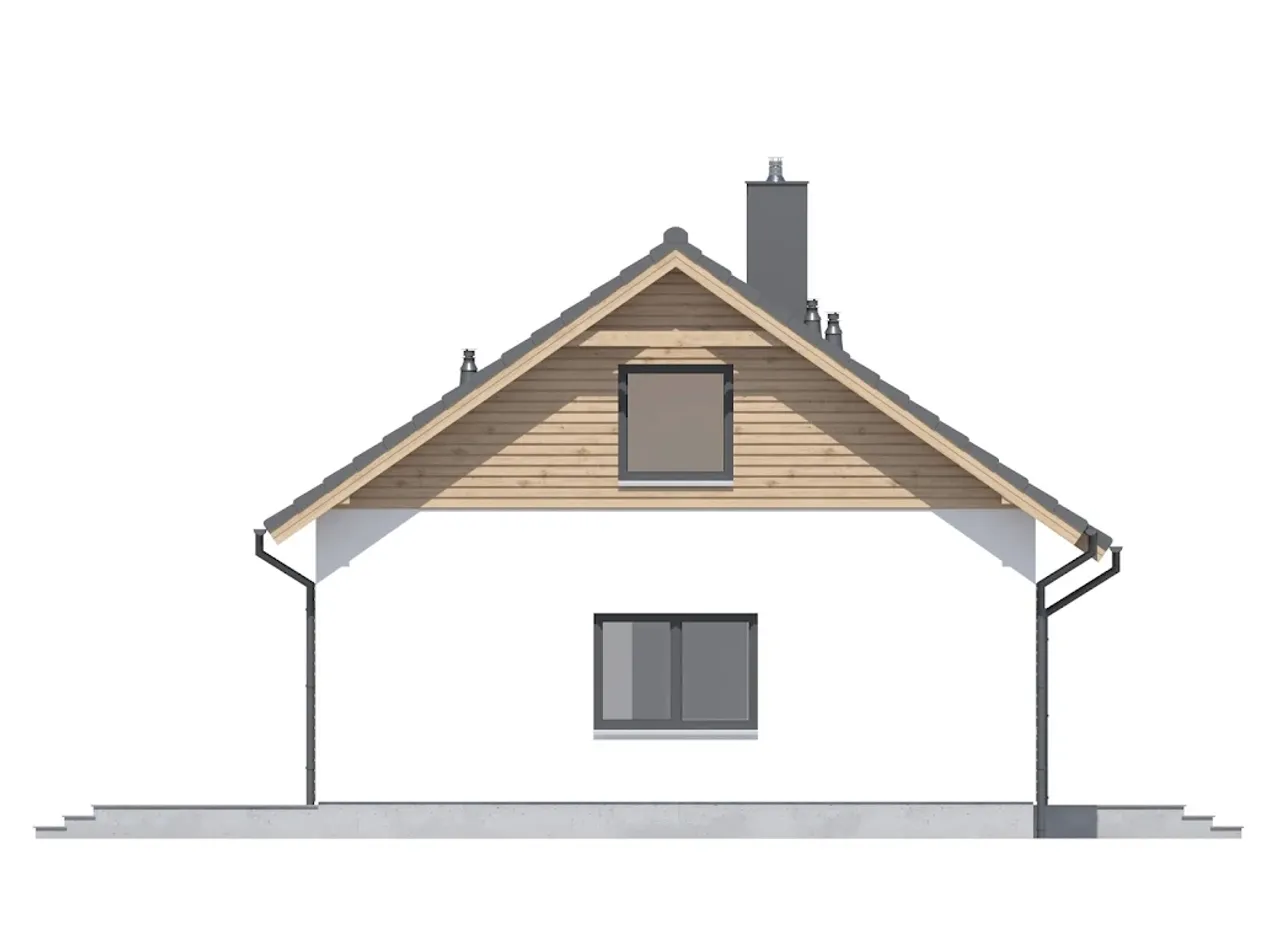

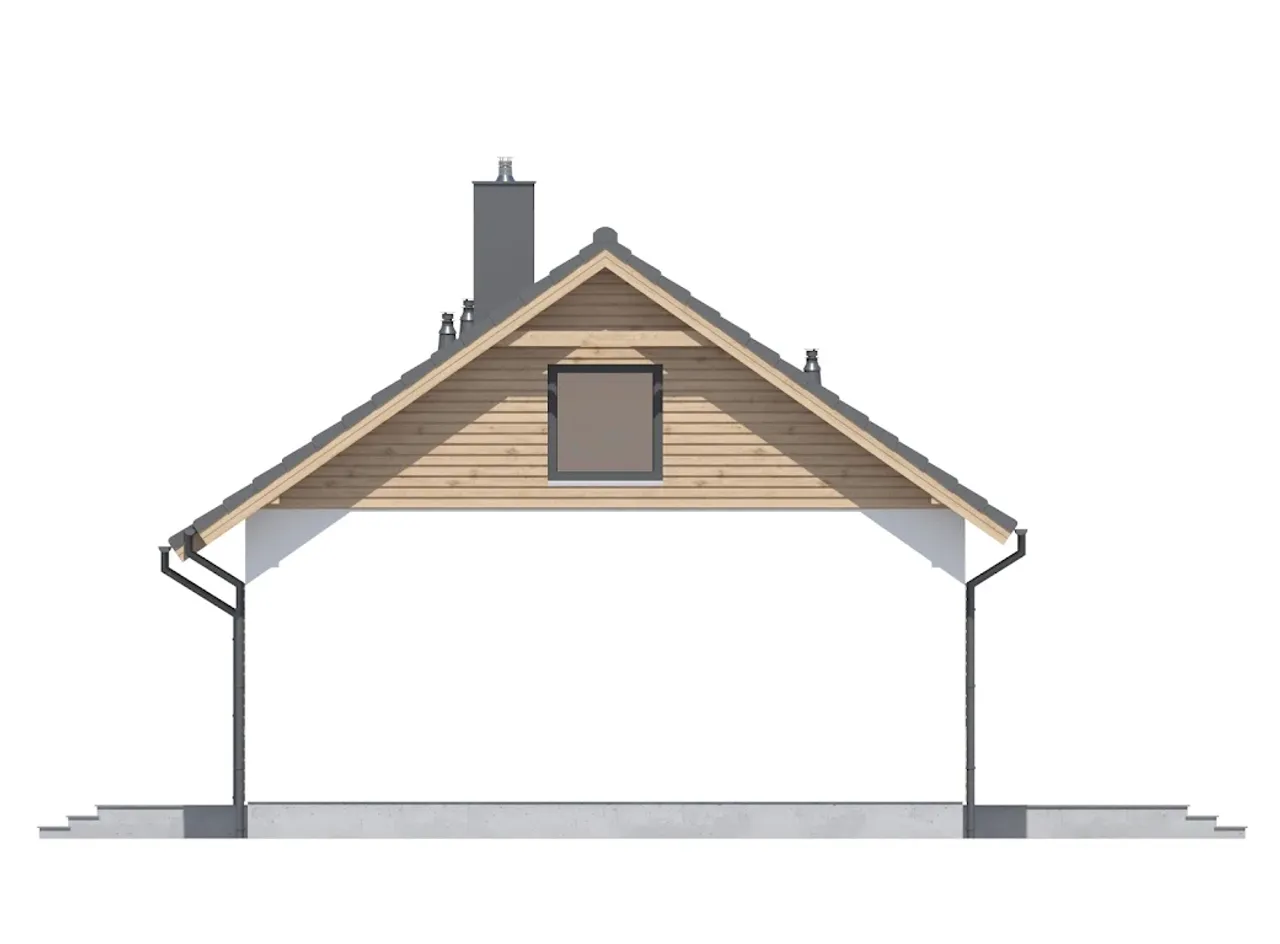

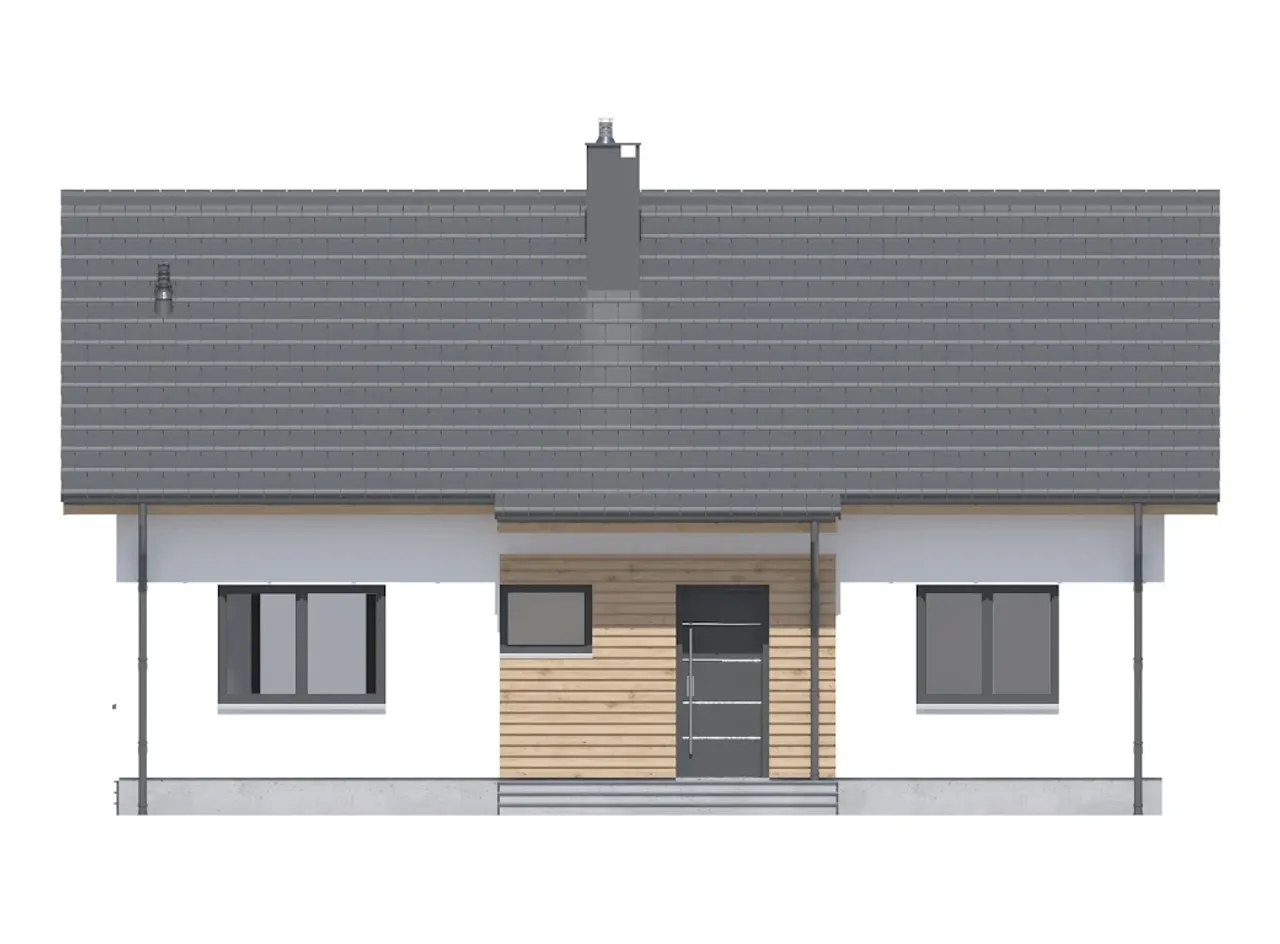

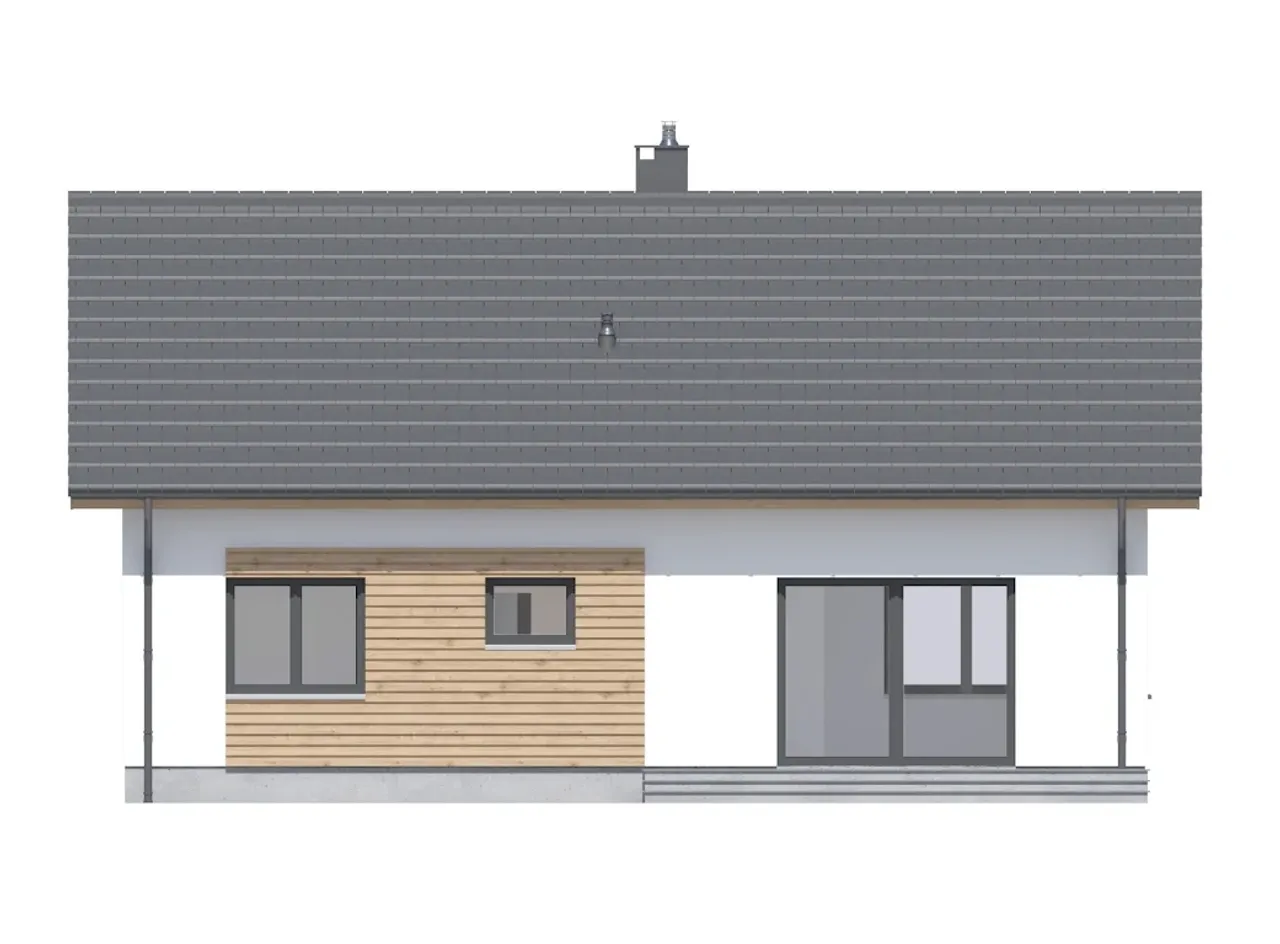

- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu Tamlin

Tamlin
1. Powierzchnia 78,53 m²
2. Wiatrołap 4,90 m²
3. Komunikacja 5,85 m²
4. Kotłownia 5,03 m²
5. Kuchnia 8,58 m²
6. Salon + jadalnia 27,66 m²
7. łazienka 5,70 m²
8. Pokój 12,92 m²
9. Pokój 12,92 m²

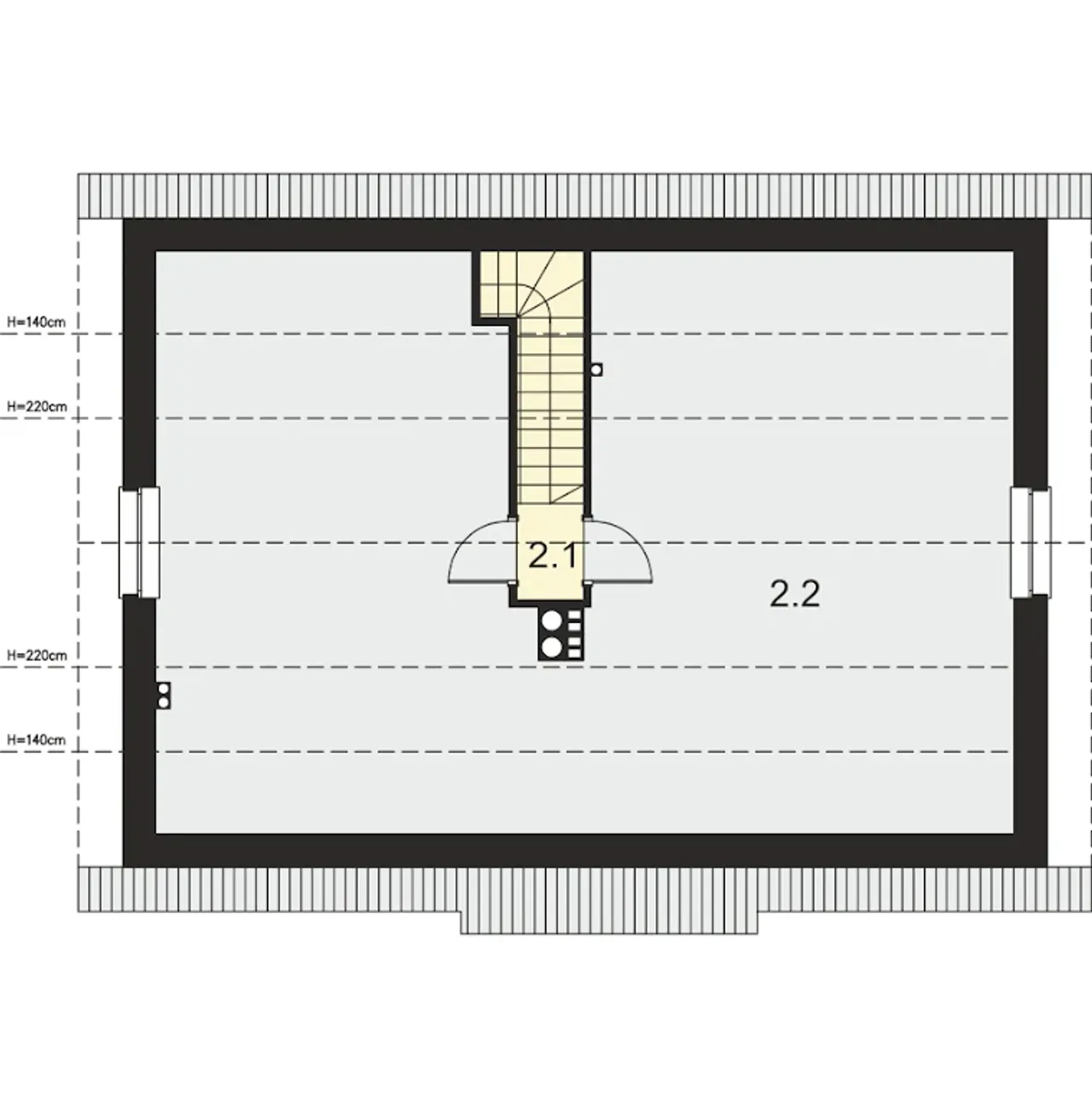

Tamlin
1. Komunikacja 1,17 (1,17) m²
2. Strych 48,21 (84,54) m²
Tamlin
Tamlin

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Tamlin

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Tamlin

Parametry Techniczne gotowego projektu domu Tamlin

Pow. użytkowa 78.53 m²
Ilość pokoi 3
Powierzchnia zabudowy 108.72 m²
Kondygnacje parterowy
Garaż bez garażu
Technologia murowany
Szerokość działki 20.44 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Styl budynku nowoczesny
Liczba łazieniek 1
Szerokość budynku 12.44 m
Kominek kominek w projekcie
Kąt nachylenia dachu 35 °
Długość budynku 8.74 m
Rodzaj dachu dwuspadowy
Piwnica bez podpiwniczenia
Kubatura 645.84 m³
Powierzchnia dachu 166.98 m²
Długość działki 17.64 m
Wysokość budynku 7.47 m
Kalenica równoległa do drogi
Koszty budowy tylko z kosztorysem, 150-200 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Tamlin

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.; Ściany wewnętrzne: z betonu komórkowego, jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: żelbetowy, wylewany. Więźba dachowa drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).; Ogrzewanie: pompa ciepła z instalacją fotowoltaiczną + gaz ziemny (do wyboru na etapie adaptacji projektu).

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Tamlin

Stan surowy zamknięty 133000 zł
powierzchnia
Stan deweloperski 197500 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Tamlin

[Archiportal] kosztorys w wersji papierowej (500 zł)

[Archiportal] Dodatkowy egzemplarz projektu (450 zł)

[Archiportal] Pakiet energo+ (650 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Tamlin

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

1-2 dni roboczych (jeśli projekt nie jest koncepcją)



Komentarze / pytania do projektu domu Tamlin

Julia

Projekt domu Tamlin stanowi odpowiedź na potrzeby każdej dynamiki rodzinnej, ubierając funkcjonalność w niebanalną formę estetyczną. Dzięki swemu ergonomicznemu rozplanowaniu, każdy kąt tej przestrzeni został zaprojektowany z myślą o komforcie i interakcji między mieszkańcami. Harmonijne połączenie otwartych przestrzeni umożliwia płynny przepływ energii oraz światła, co czyni dom nie tylko miejscem zamieszkania, ale prawdziwą oazą spokoju. Ciekawe zastosowanie nowoczesnych materiałów oraz subtelne akcenty architektoniczne podnoszą walory estetyczne projektu, czyniąc go idealnym tłem dla tworzenia rodzinnych wspomnień. Projekt Tamlin to zdecydowanie więcej niż dom; to przemyślana przestrzeń adaptująca się do różnorodnych scenariuszy życiowych.
