84.95 m²
parterowy+poddasze
bez garażu
szkielet/drewniany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych

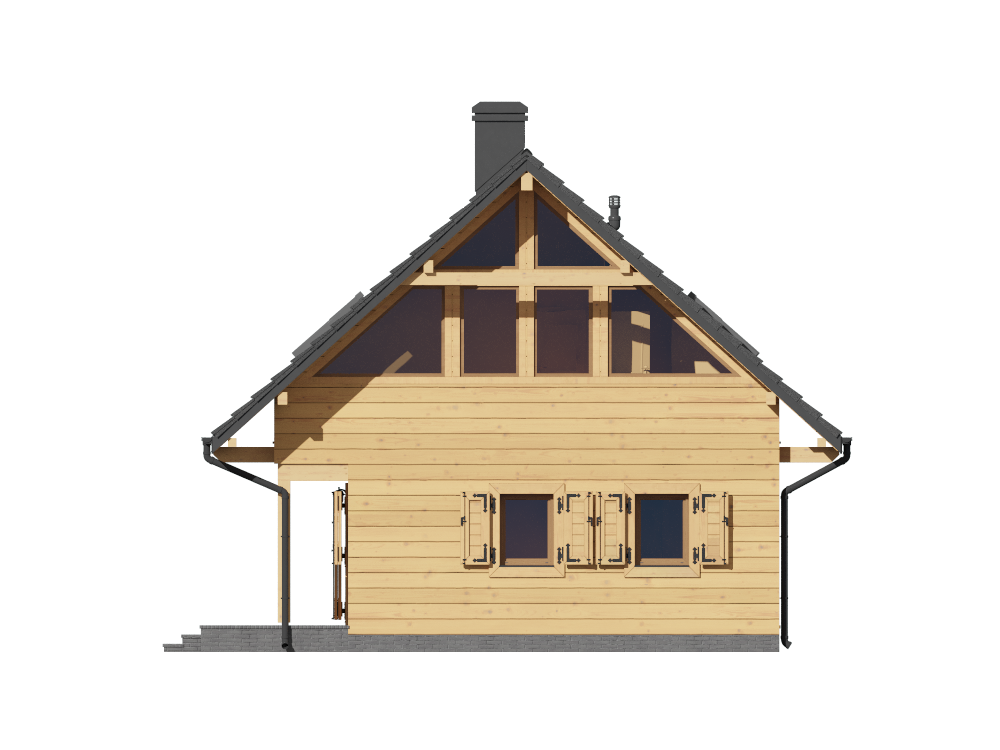

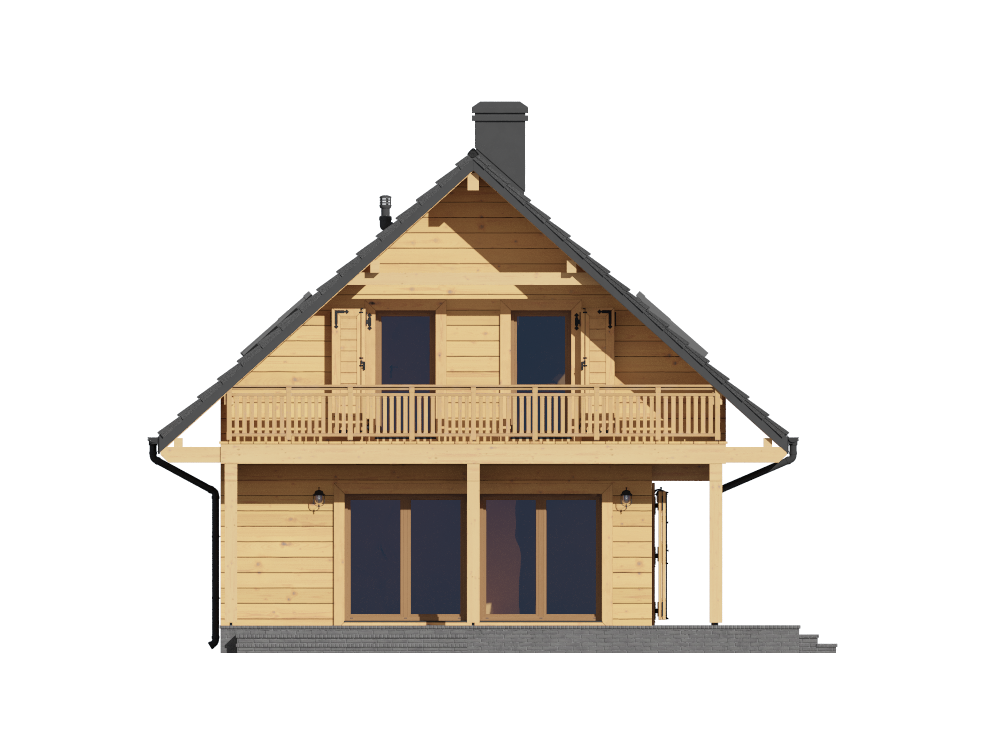

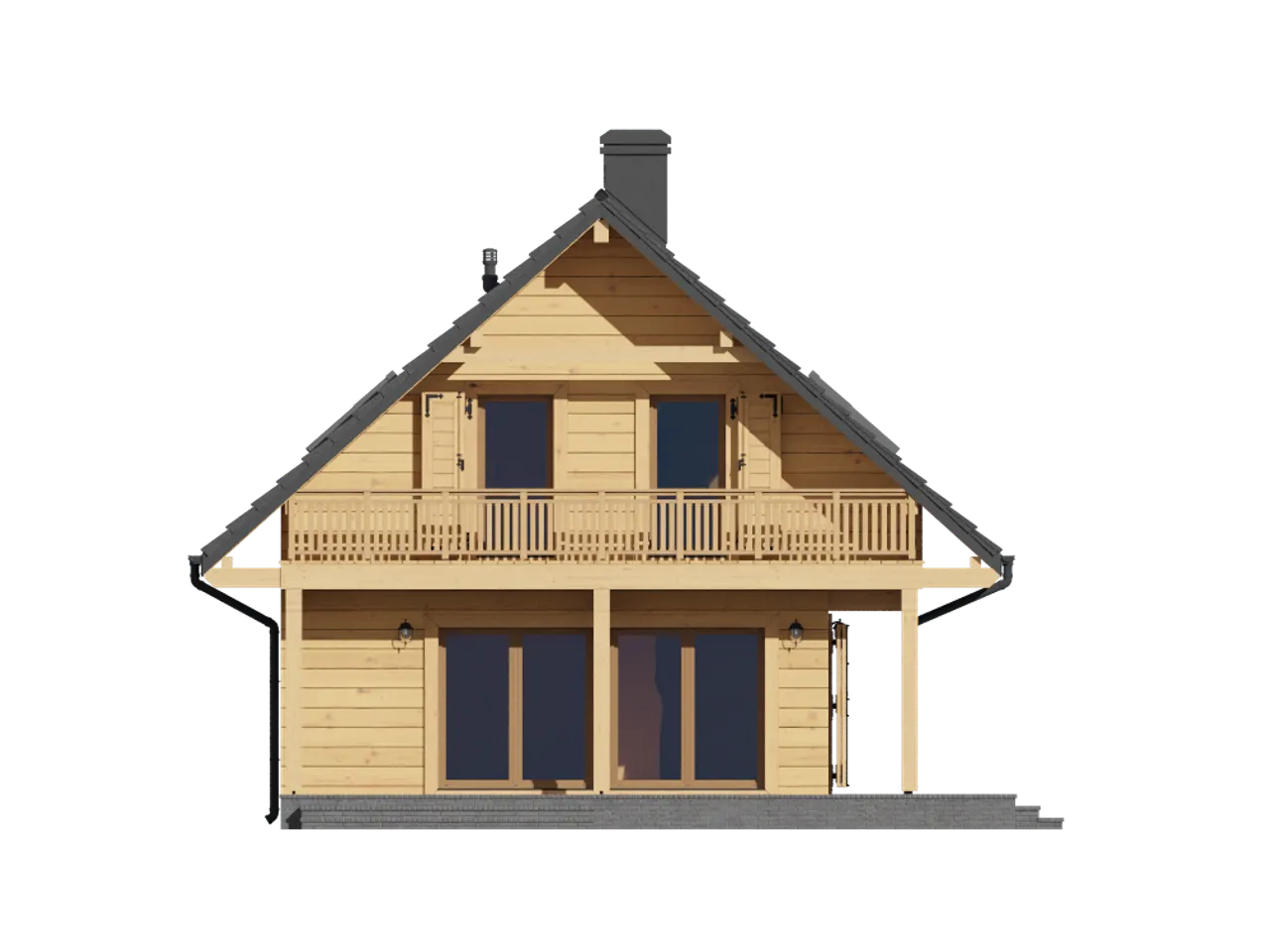

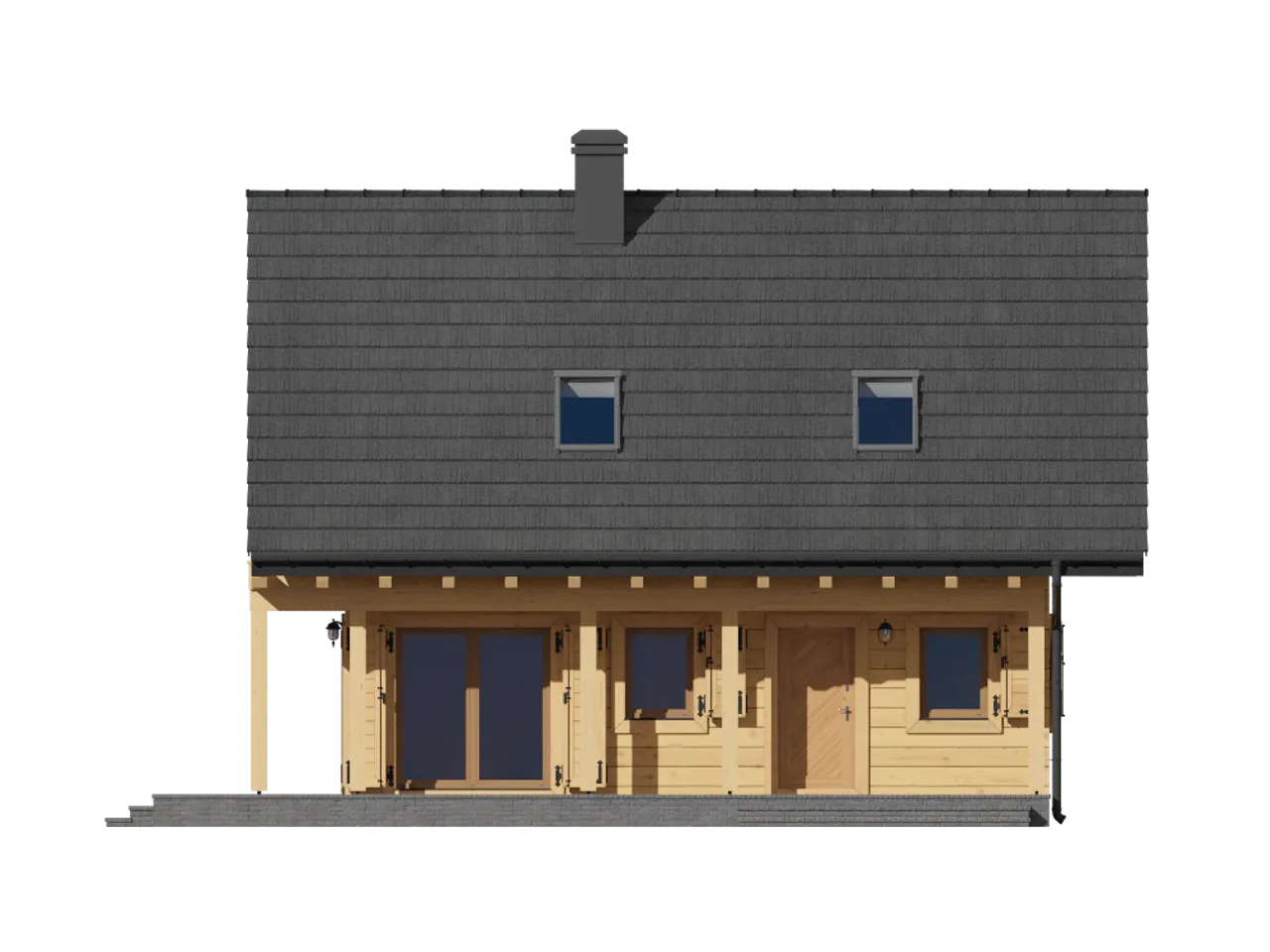

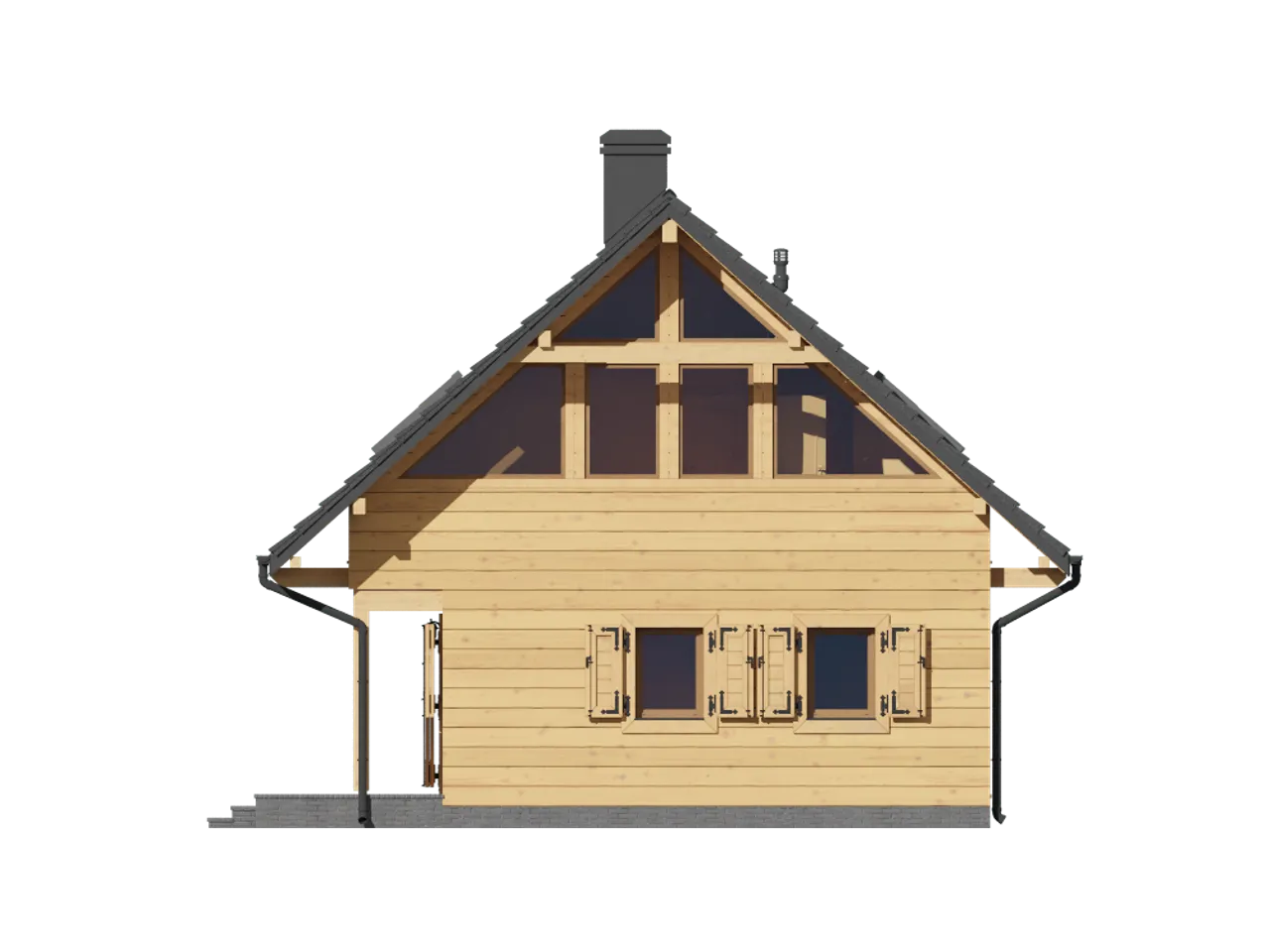

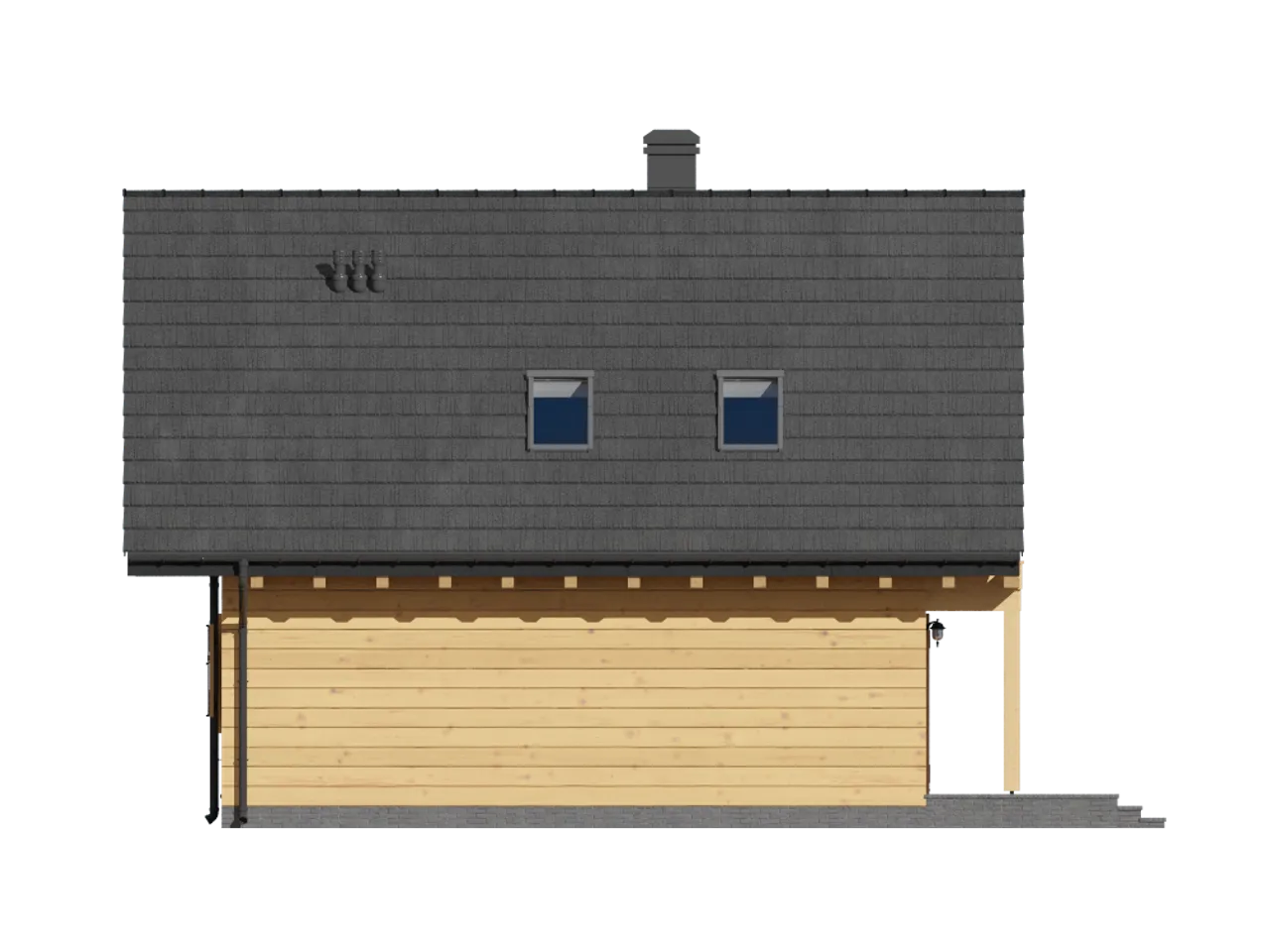

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

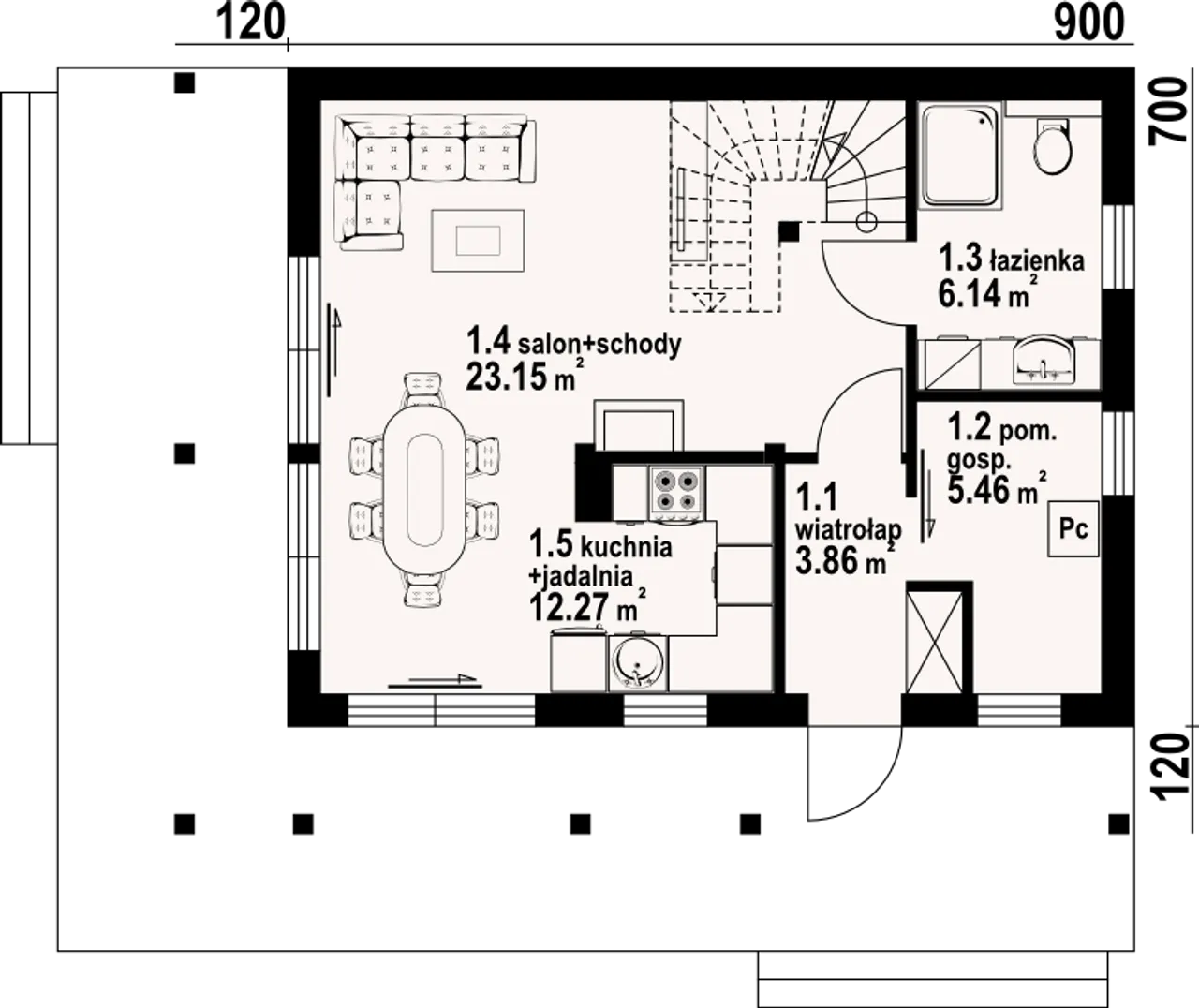

| 1. Wiatrołap | 3,86 m² |
| 2. Pom. gosp. | 5,46 m² |
| 3. łazienka | 6,14 m² |
| 4. Salon+schody | 23,15 m² |
| 5. Kuchnia | 12,27 m² |

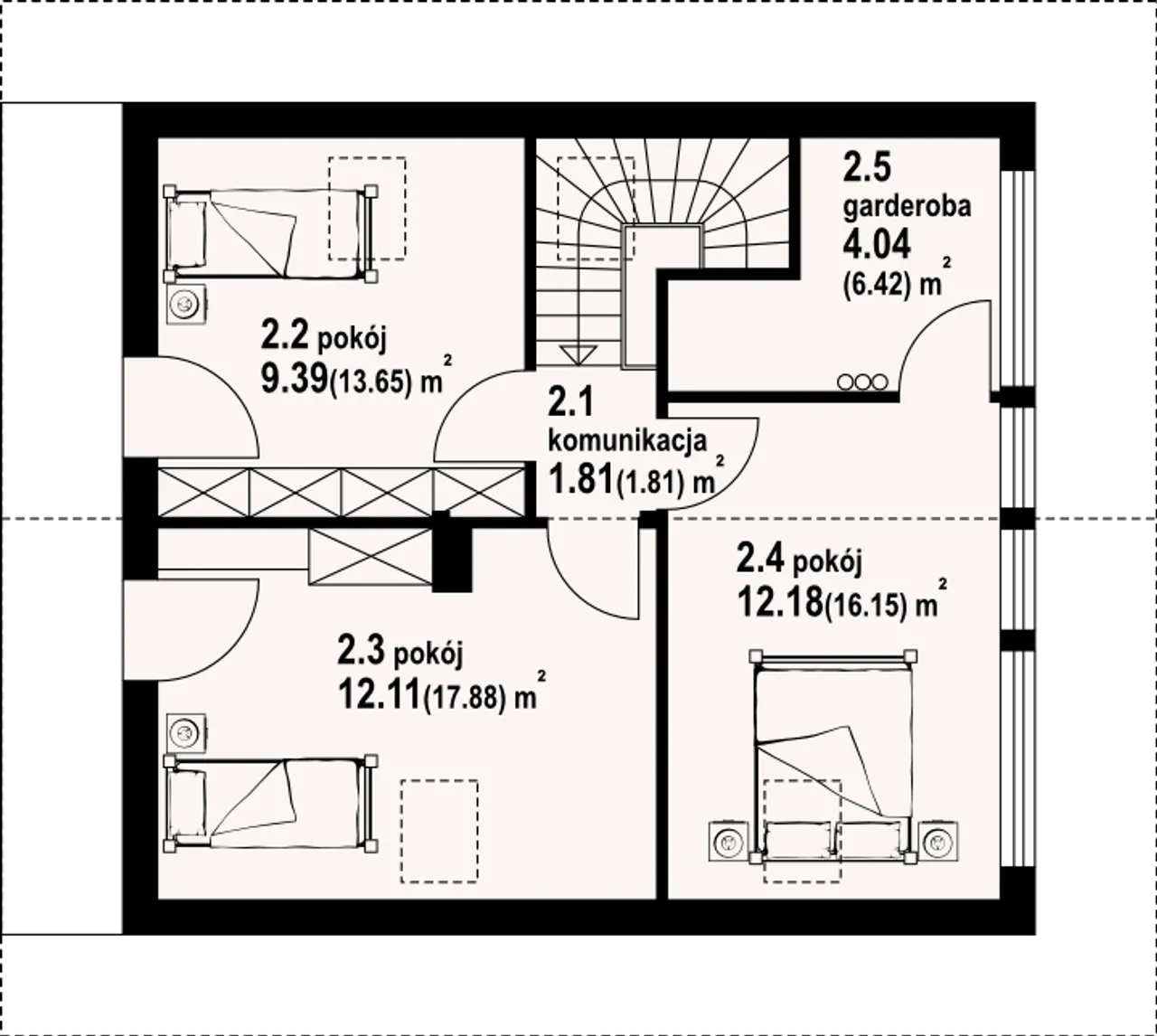

| 1. Komunikacja | 1,81 (1,81) m² |
| 2. Pokój | 9,39 (13,65) m² |
| 3. Pokój | 12,11 (17,88) m² |
| 4. Pokój | 12,18 (16,15) m² |
| 5. Garderoba | 4,04 (6,42) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Świdnica mała dws 6
| Pow. użytkowa 84.95 m² |
| Ilość pokoi 4 |
| Powierzchnia zabudowy 73.92 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia szkielet/drewniany |
| Szerokość działki 17 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Liczba łazieniek 1 |
| Szerokość budynku 9 m |
| Bryła budynku prosta bryła |
| Kominek kominek w projekcie |
| Strop drewniany |
| Długość budynku 7 m |
| Styl budynku tradycyjny |
| Piwnica bez podpiwniczenia |
| Kąt nachylenia dachu 42 ° |
| Kalenica równoległa do drogi |
| Kubatura 373.4 m³ |
| Powierzchnia dachu 156.47 m² |
| Długość działki 16.2 m |
| Wysokość budynku 8.25 m |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie pompa ciepła |
| Ep 68.27 |
| Koszty budowy tylko z kosztorysem, 200-250 tys. |
| Pow. użytkowa 84.95 m² |
| Powierzchnia zabudowy 73.92 m² |
| Garaż bez garażu |
| Szerokość działki 17 m |
| Typ domu jednorodzinny całoroczny |
| Szerokość budynku 9 m |
| Kominek kominek w projekcie |
| Długość budynku 7 m |
| Piwnica bez podpiwniczenia |
| Kalenica równoległa do drogi |
| Powierzchnia dachu 156.47 m² |
| Wysokość budynku 8.25 m |
| Ogrzewanie pompa ciepła |
| Koszty budowy tylko z kosztorysem, 200-250 tys. |
| Ilość pokoi 4 |
| Kondygnacje parterowy+poddasze |
| Technologia szkielet/drewniany |
| Obiekt dom |
| Liczba łazieniek 1 |
| Bryła budynku prosta bryła |
| Strop drewniany |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 42 ° |
| Kubatura 373.4 m³ |
| Długość działki 16.2 m |
| Rodzaj dachu dwuspadowy |
| Ep 68.27 |
pompa ciepła

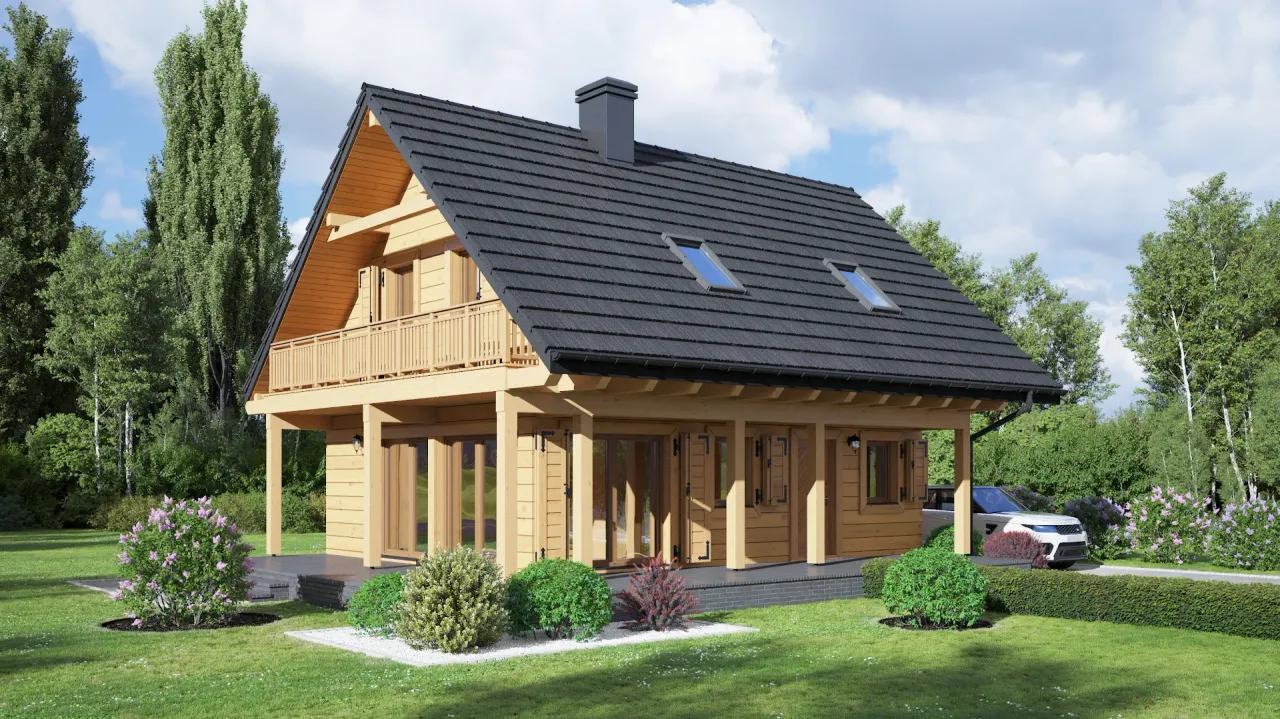

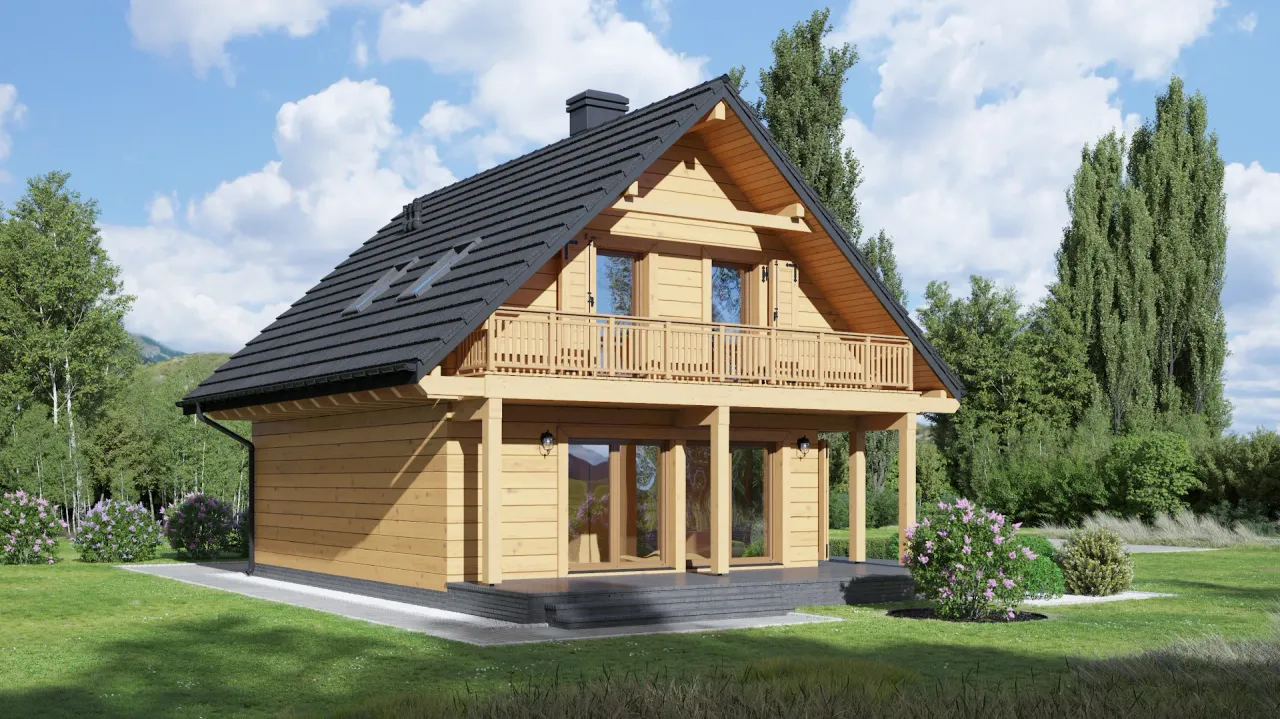

Prosta bryła, funkcjonalność i przytulny klimat - to właśnie oferuje projekt domu Świdnica mała dws 6. To propozycja dla osób ceniących niskie koszty eksploatacji, szybką realizację budowy oraz naturalne materiały konstrukcyjne. Zamieszkaj w domu, który dostosujesz do vida codziennego, z przestrzenią na wspólne chwile i wygodną strefą wypoczynkową.
Projekt idealnie sprawdzi się jako całoroczny dom jednorodzinny dla rodzin szukających solidnej, energooszczędnej konstrukcji oraz ekonomicznego ogrzewania z wykorzystaniem pompy ciepła. Świdnica mała dws 6 łączy nowoczesną technologię szkieletową z tradycyjnym dworkowym stylem, tworząc wyjątkowe miejsce do życia na lata.
Dom Świdnica mała dws 6 to przemyślana propozycja dla działek z wjazdem od południa lub północy - kalenica ułożona równolegle do drogi pozwoli optymalnie wpasować projekt w niemal każde otoczenie. Prostą bryłę wieńczy solidny dach dwuspadowy o nachyleniu 42°, pokryty wytrzymałą dachówką gontopodobną Gerard Corona, która skutecznie chroni przed zmienną polską pogodą.
Szkieletowe, ocieplone ściany zewnętrzne to gwarancja stabilnych warunków we wnętrzu. Niska ścianka kolankowa (0,82 m) daje poddaszu przytulny, kameralny charakter, zachowując jednocześnie funkcjonalność użytkową. Wnętrze podzielono na 4 wygodne pokoje - idealne do indywidualnej aranżacji. Parter oraz strefa poddasza zapewniają naturalny podział na część dzienną i prywatną. Kominek w projekcie pozwala cieszyć się domowym ogniskiem w chłodniejsze wieczory.
Nie zwlekaj - zamów projekt Świdnica mała dws 6 i rozpocznij budowę wymarzonego, naturalnego domu całorocznego!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
