132.38 m²

parterowy

1 stanowisko

murowany

Gotowy projekt domu SOKRATES

ID: 7693

2350 2025-05-30

2350 zł

Projekt wymaga dostosowania do aktualnych przepisów.

✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

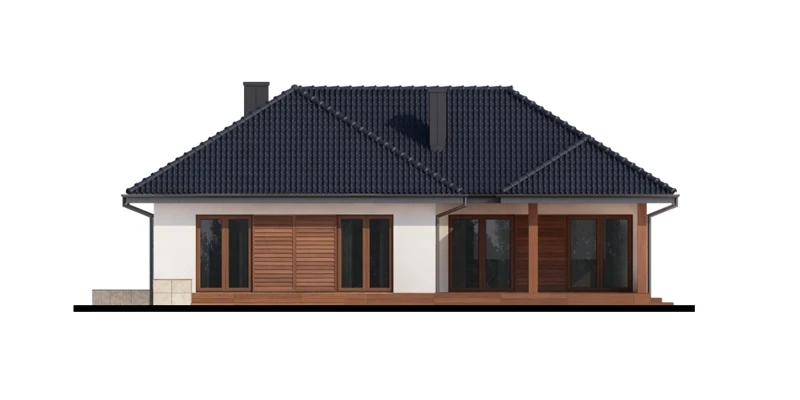

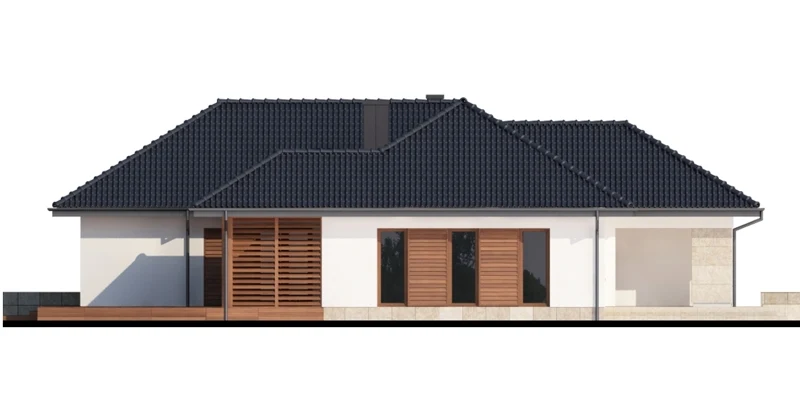

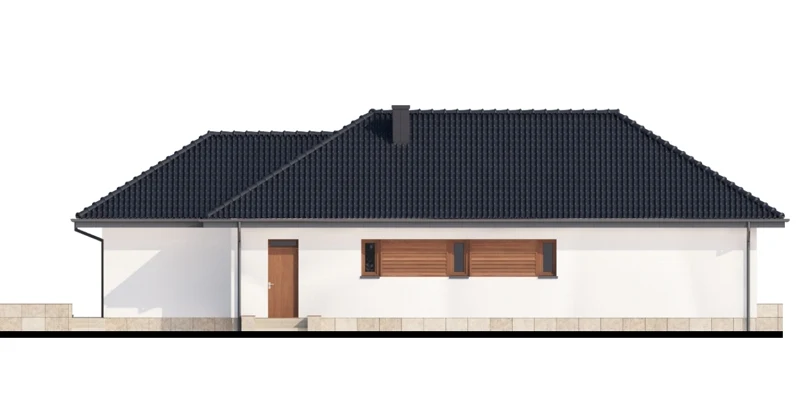

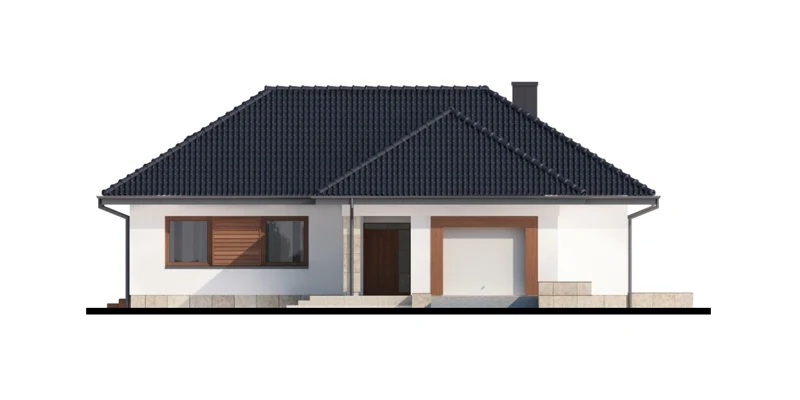

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100

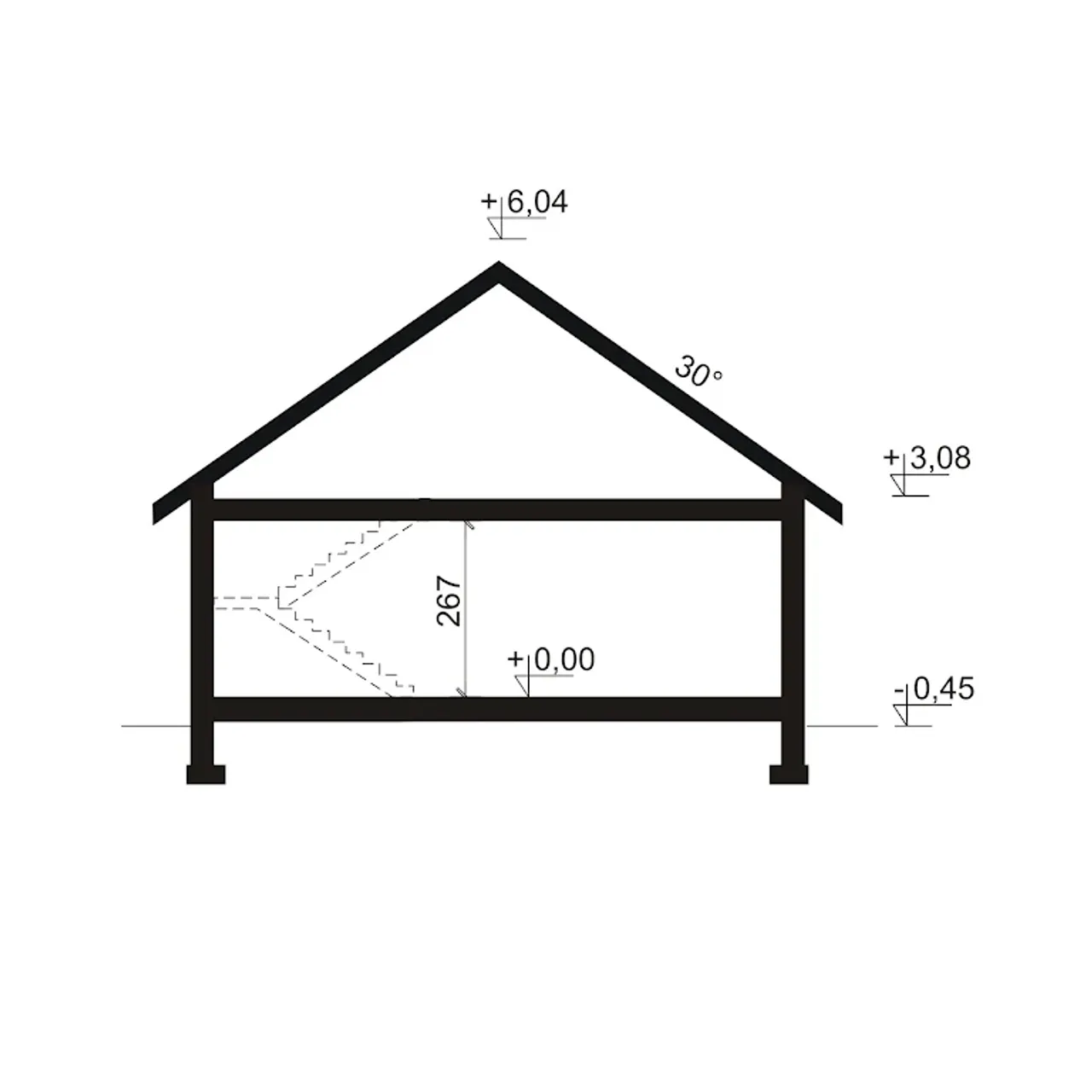

- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

wnętrza

dodatki

wysyłka

kontakt

2350 zł

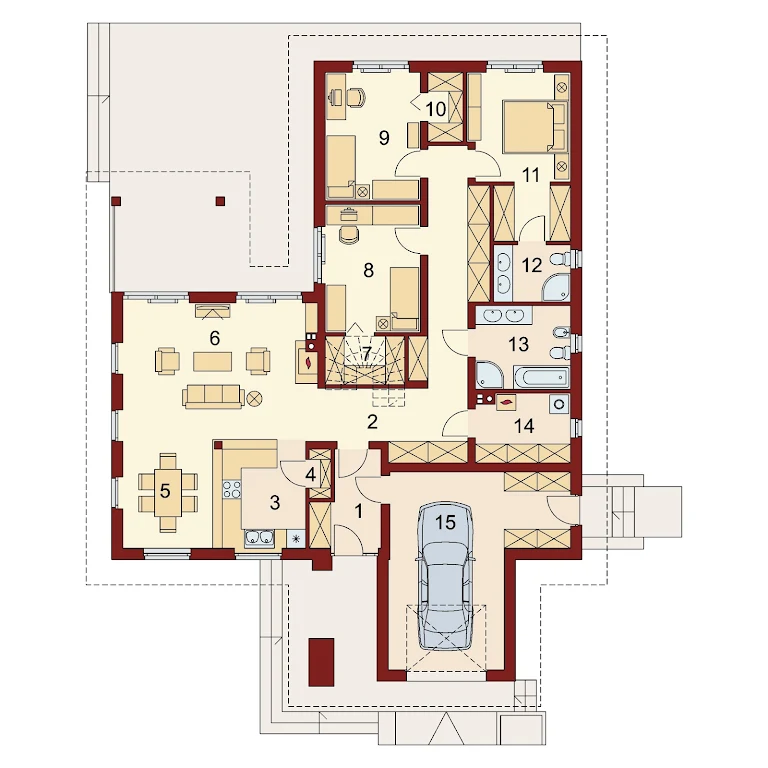

Rzuty gotowego projektu domu SOKRATES

1. Powierzchnia	132,38 m²
2. Wiatrołap	5,53 m²
3. Hall	22,53 m²
4. Kuchnia	8,98 m²
5. Spiżarnia	1,01 m²
6. Jadalnia	10,17 m²
7. Salon	26,74 m²
8. Garderoba	3,74 m²
9. Pokój	12,02 m²
10. Pokój	12,05 m²
11. Garderoba	2,36 m²
12. Pokój z garderobą	15,18 m²
13. łazienka	4,25 m²
14. łazienka	7,82 m²
15. Pom.gospodarcze	6,29 m²
16. Garaż	27,55 m²

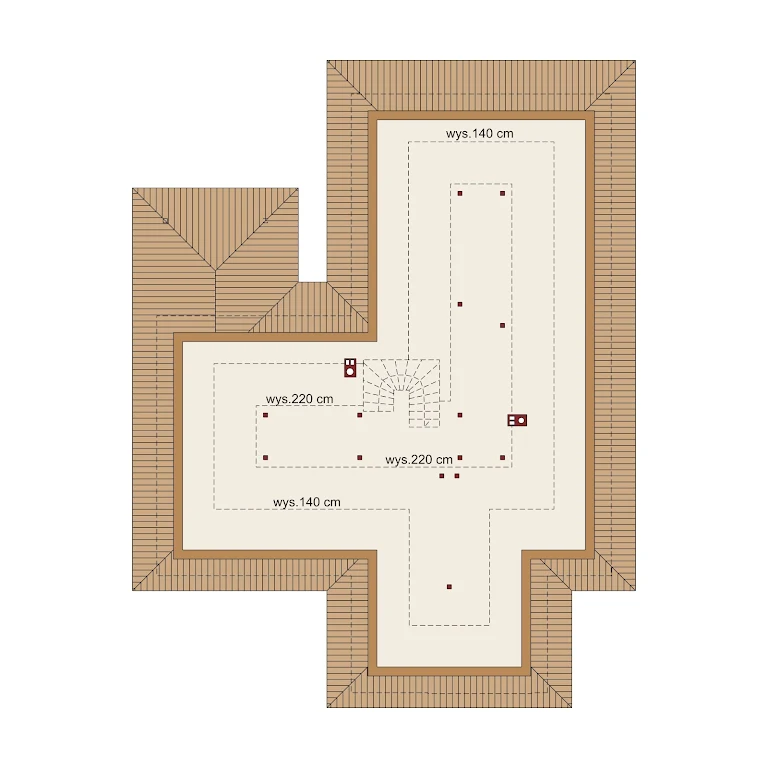

1. Strych

46,97 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: SOKRATES

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu SOKRATES

Parametry Techniczne gotowego projektu domu SOKRATES

Pow. użytkowa 132.38 m²

Ilość pokoi 4

Powierzchnia zabudowy 226.85 m²

Kondygnacje parterowy

Garaż 1 stanowisko

Technologia murowany

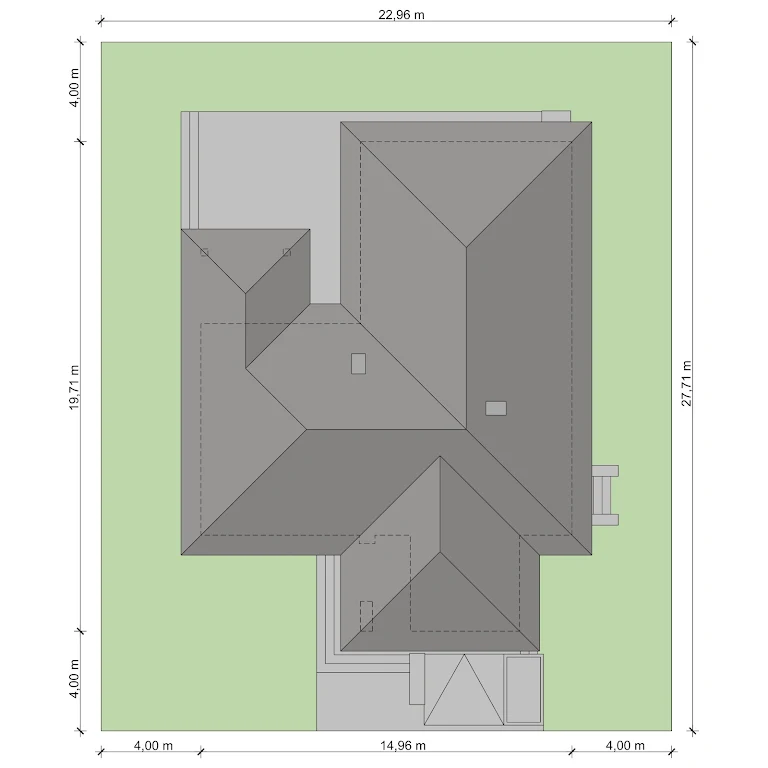

Szerokość działki 22.96 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Styl budynku nowoczesny

Funkcje dodatkowe z dwoma wejściami

Liczba łazieniek 2

Szerokość budynku 14.96 m

Kominek kominek w projekcie

Kąt nachylenia dachu 30 °

Długość budynku 19.71 m

Rodzaj garażu z przodu

Piwnica bez podpiwniczenia

Strop drewniany

Kubatura 459.53 m³

Rodzaj dachu wielospadowy

Kalenica równoległa do drogi

Powierzchnia dachu 335.26 m²

Przechowywanie w kuchni spiżarnia

Długość działki 27.71 m

Wysokość budynku 6.49 m

Koszty budowy 350-400 tys., tylko z kosztorysem

Pow. użytkowa 132.38 m²

Powierzchnia zabudowy 226.85 m²

Garaż 1 stanowisko

Szerokość działki 22.96 m

Typ domu jednorodzinny całoroczny

Funkcje dodatkowe z dwoma wejściami

Szerokość budynku 14.96 m

Kąt nachylenia dachu 30 °

Rodzaj garażu z przodu

Strop drewniany

Rodzaj dachu wielospadowy

Powierzchnia dachu 335.26 m²

Długość działki 27.71 m

Koszty budowy 350-400 tys., tylko z kosztorysem

Ilość pokoi 4

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Styl budynku nowoczesny

Liczba łazieniek 2

Kominek kominek w projekcie

Długość budynku 19.71 m

Piwnica bez podpiwniczenia

Kubatura 459.53 m³

Kalenica równoległa do drogi

Przechowywanie w kuchni spiżarnia

Wysokość budynku 6.49 m

Nasze prawdziwe opinie z Google

Opis projektu domu SOKRATES

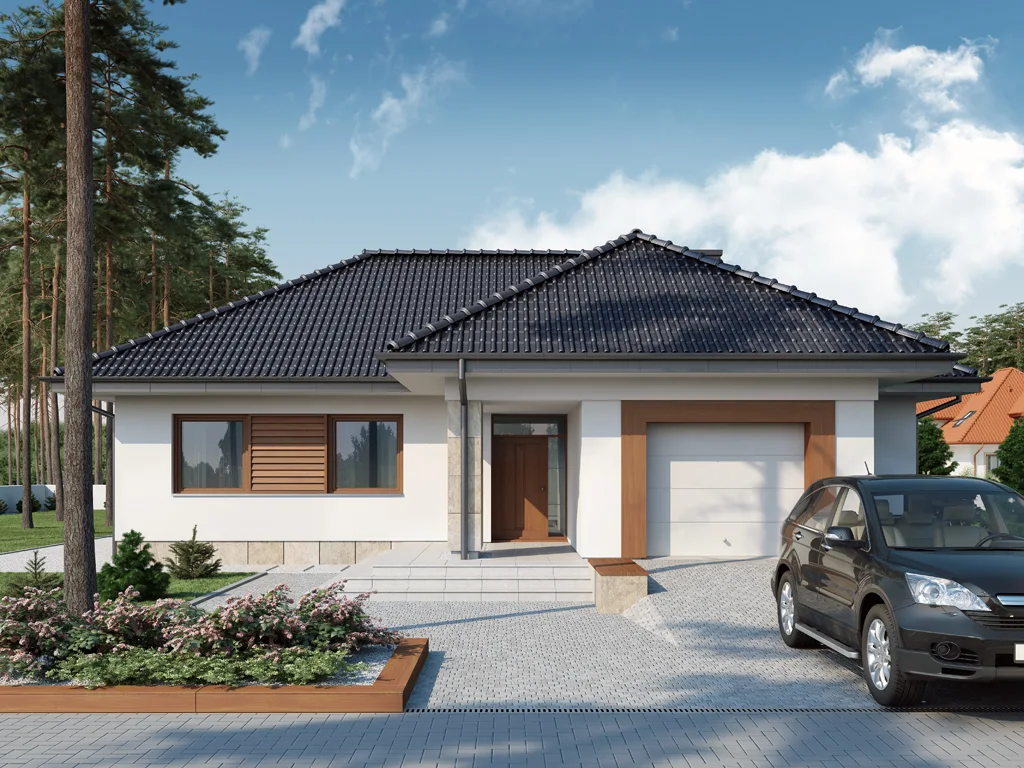

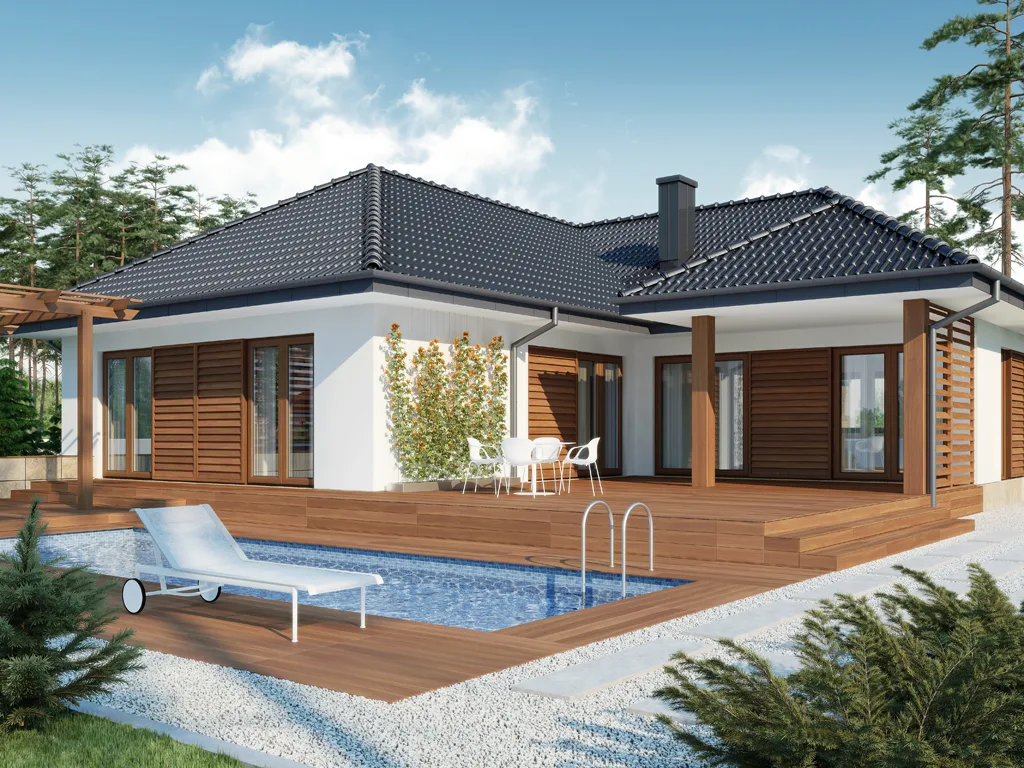

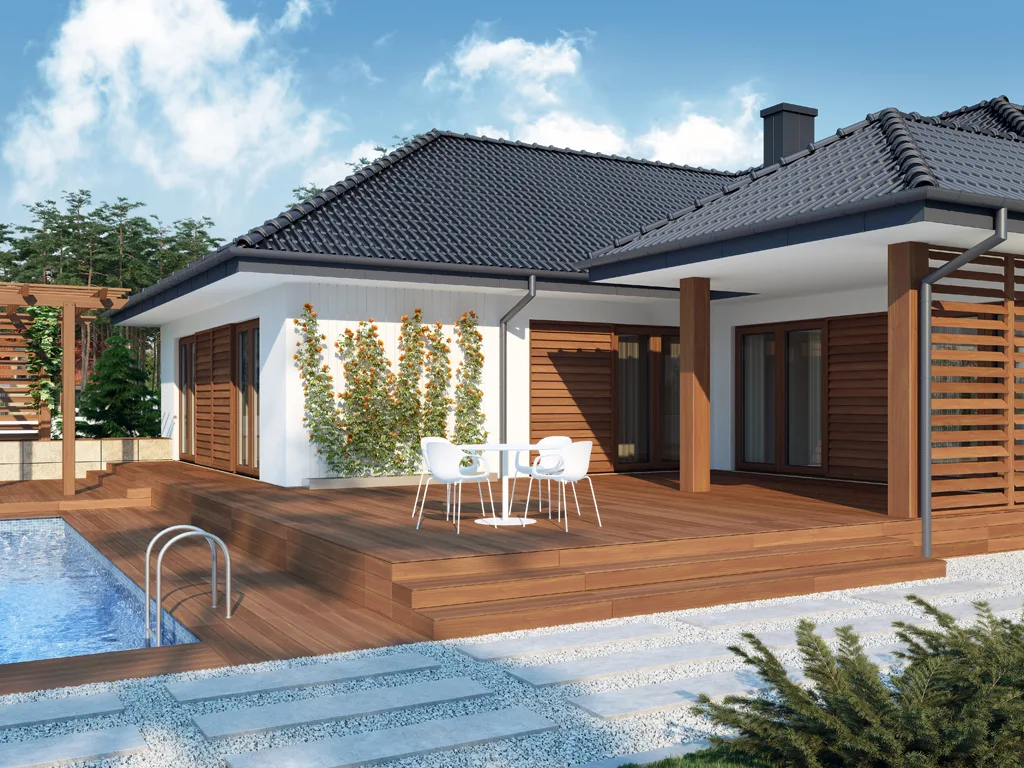

Projekt domu Sokrates to parterowy dom pokryty dachem wielospadowym, budynek posiada tradycyjny wygląd od strony frontowej znajdują się zadaszone drzwi frontowe, oraz wjazd do garażu jednostanowiskowego. W projekcie domu Sokrates od strony ogrodu mamy dostęp do częściowo zadaszonego tarasu, na którym możemy się dostać zarówno z salonu jak i dwóch pokojów.

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki z bet. komórkowego – 24 cm + styropian TERMO ORGANIKA typ Fasada 16 cm.; Ściany wewnętrzne: bloczki z bet. komórkowego – 24 cm (działowe - 12 cm).; Strop: belki drewniane.; Elewacje: tynk – System Platinum firmy TERMO ORGANIKA, płytki gresowe, deska elewacyjna.; Pokrycie dachu: dachówka cementowa.; Konstrukcja dachu: drewniana o układzie konstrukcyjnym mieszanym.; Schody wewnętrzne: wyłąz na poddasze.; Ogrzewanie: kocioł gazowy jednofunkcyjny kondensacyjny, dodatkowe źródło ciepła – kominek z płaszczem wodnym.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.
