118.63 m²

parterowy

bez garażu

murowany

Gotowy projekt domu Serafin 3

ID: 26081

3699 2025-05-13

TANIEJ 400 zł do 09.05.2025

Projekt zgodny z aktualnymi przepisami WT2021

3699 zł

(4099 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3699 zł

3699 2025-05-13

Promocja GRATISOWA do 06.05.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

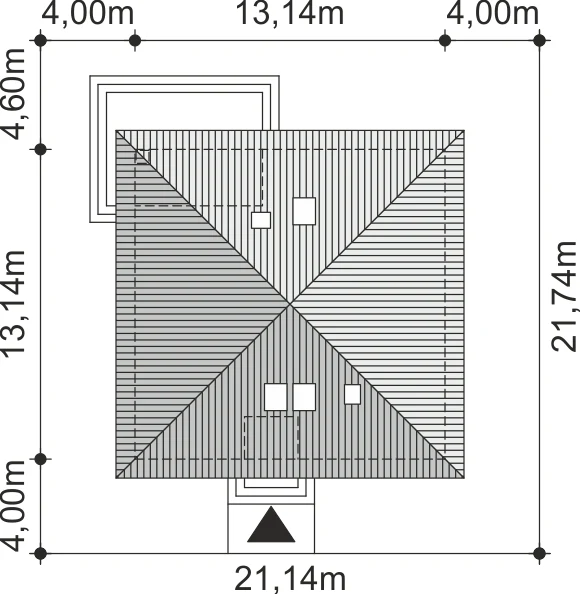

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

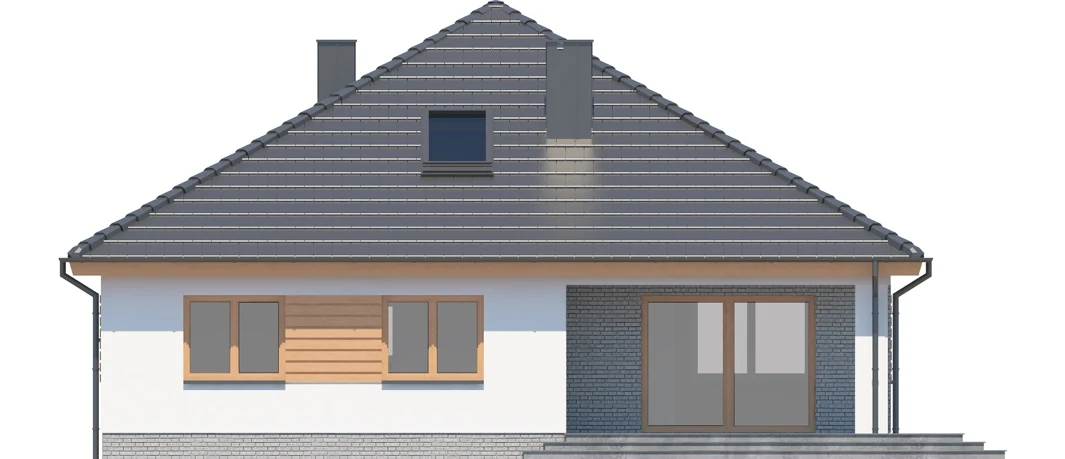

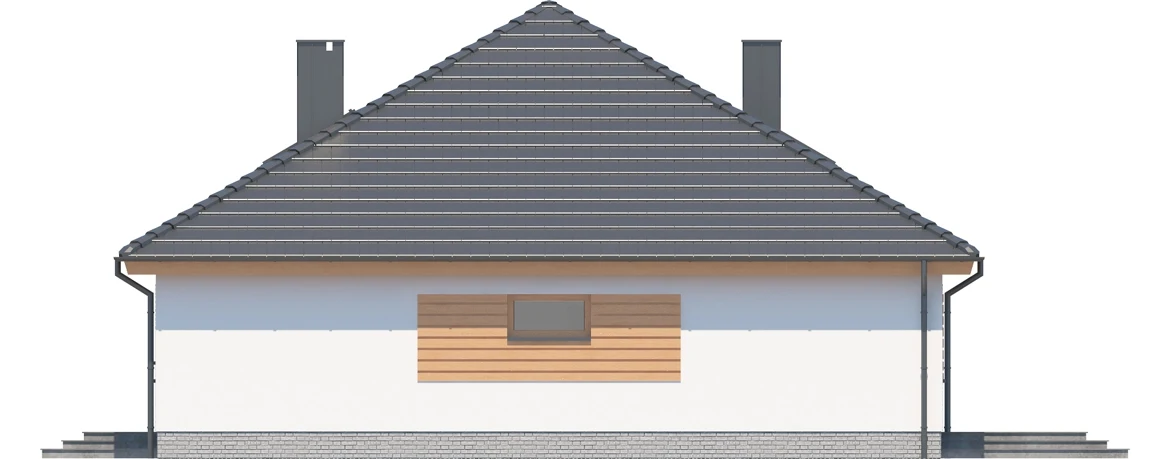

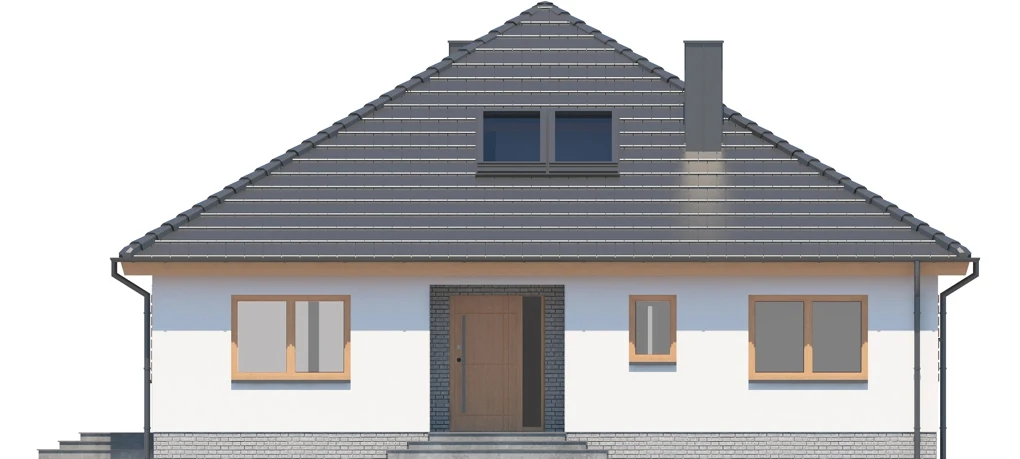

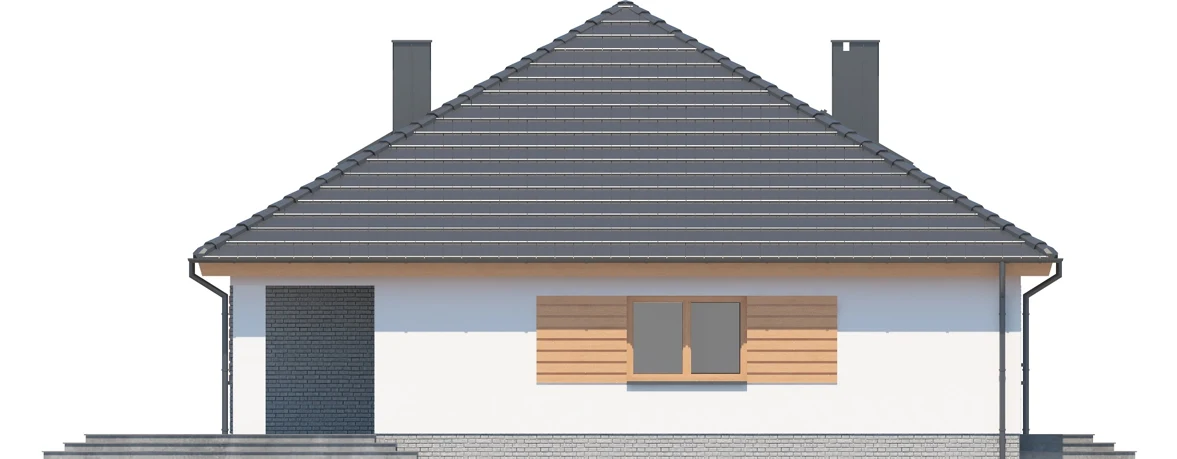

- Elewacje
- Rzuty kondygnacji
- Rzut dachu

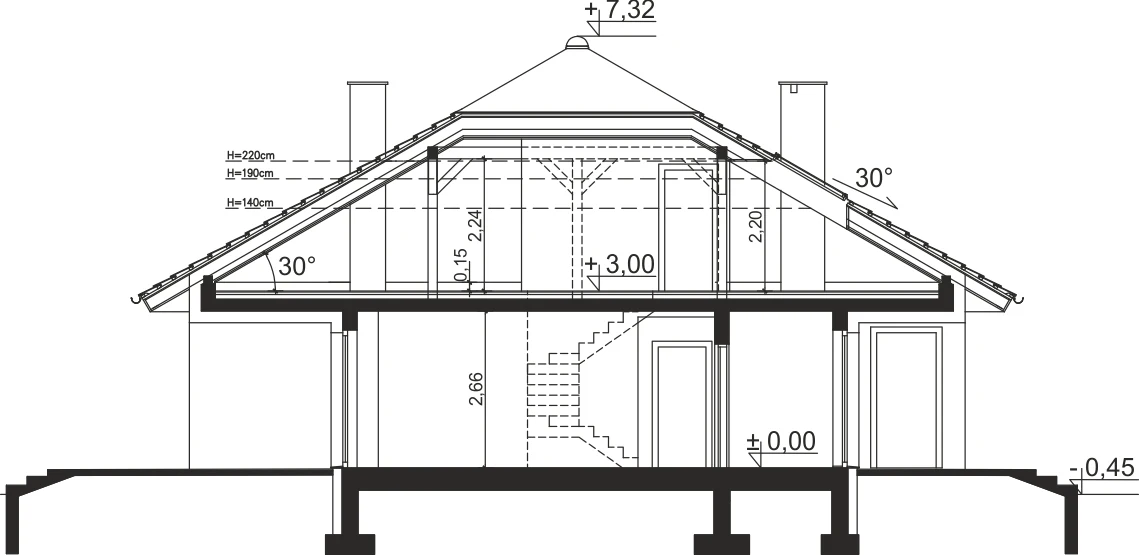

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

wnętrza

dodatki

wysyłka

kontakt

3699.00zł

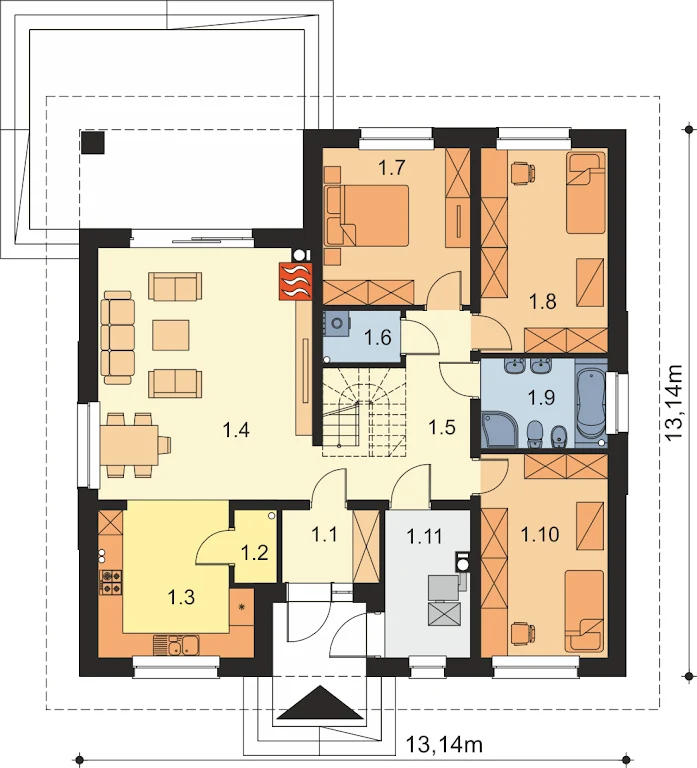

Rzuty gotowego projektu domu Serafin 3

1. Wiatrolap	4,00 m²
2. Spiżarnia	1,73 m²
3. Kuchnia	12,00 m²
4. Salon z jadalnią	30,75 m²
5. Komunikacja	11,58 m²
6. Pralnia	2,28 m²
7. Pokój	13,20 m²
8. Pokój	14,84 m²
9. łazienka	6,50 m²
10. Pokój	14,78 m²
11. Kotłownia	6,97 m²

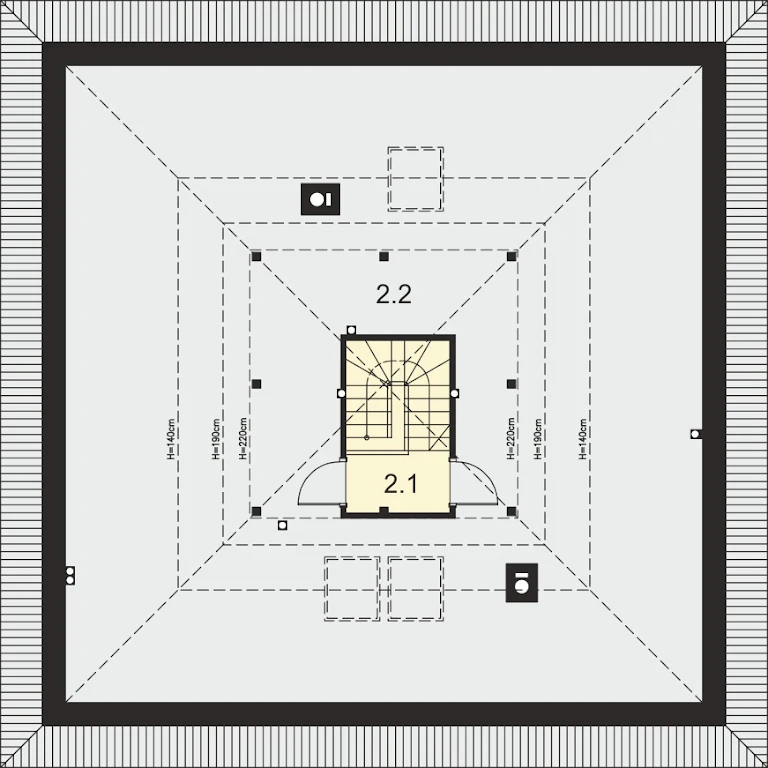

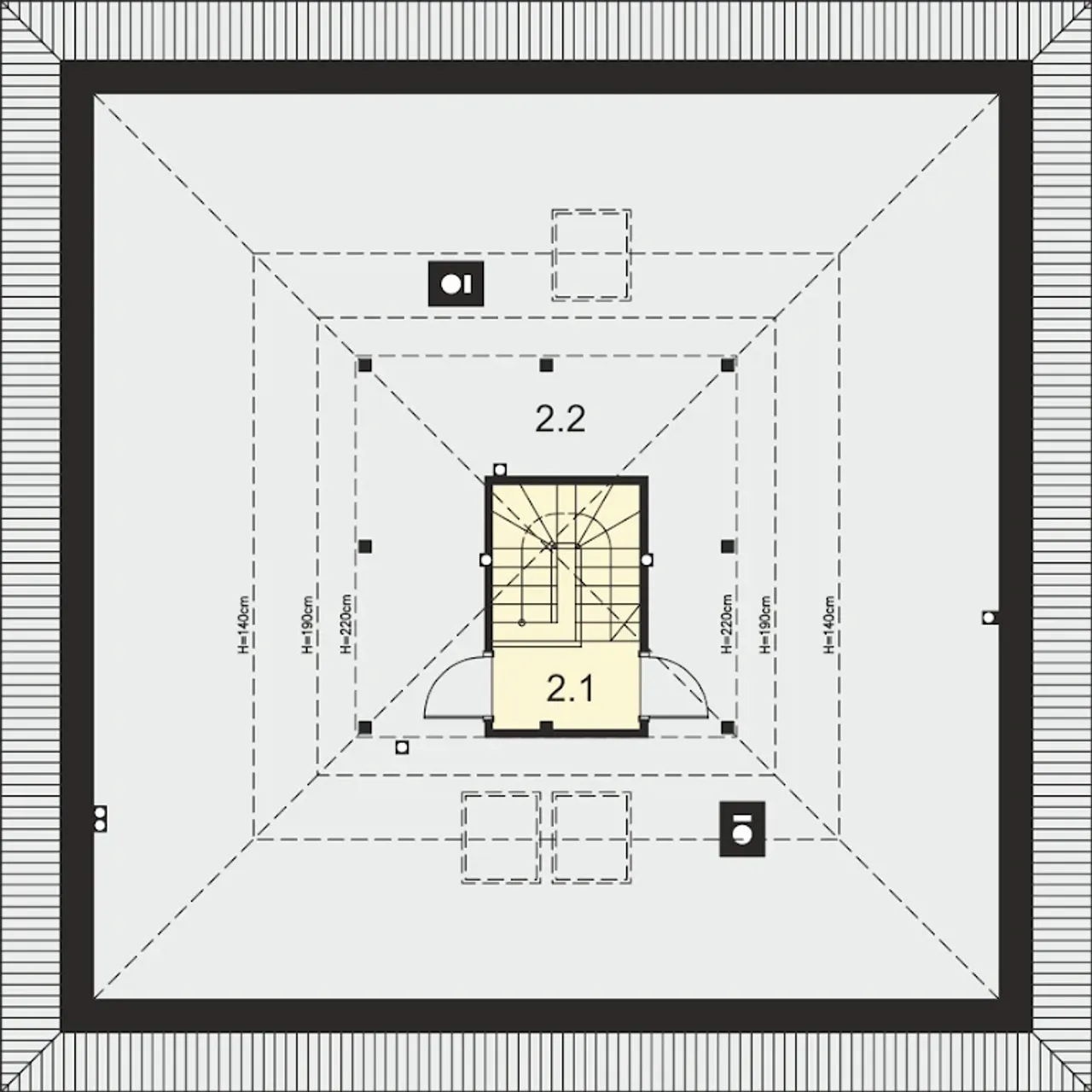

1. Powierzchnia	38,62 m²
2. Komunikacja	2,40 (2,40) m²
3. Strych	36,22 (143,12) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Serafin 3

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Serafin 3

Parametry Techniczne gotowego projektu domu Serafin 3

Pow. użytkowa 118.63 m²

Ilość pokoi 4

Powierzchnia zabudowy 172.66 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

Szerokość działki 21.14 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Szerokość budynku 13.14 m

Styl budynku nowoczesny

Taras z tarasem

Kąt nachylenia dachu 30 °

Strop żelbetowy

Długość budynku 13.14 m

Piwnica bez podpiwniczenia

Kalenica bez znaczenia

Kubatura 805.66 m³

Powierzchnia dachu 250.99 m²

Rodzaj dachu wielospadowy

Długość działki 21.74 m

Ogrzewanie gaz, paliwo stałe

Funkcje dodatkowe z pralnią

Liczba łazieniek 1

Wysokość budynku 7.77 m

Przechowywanie w kuchni spiżarnia

Kominek kominek w projekcie

Bryła budynku prosta bryła

Kotłownia duża kotłownia

Koszty budowy tylko z kosztorysem, 250-300 tys.

Pow. użytkowa 118.63 m²

Powierzchnia zabudowy 172.66 m²

Garaż bez garażu

Szerokość działki 21.14 m

Typ domu jednorodzinny całoroczny

Styl budynku nowoczesny

Kąt nachylenia dachu 30 °

Długość budynku 13.14 m

Kalenica bez znaczenia

Powierzchnia dachu 250.99 m²

Długość działki 21.74 m

Funkcje dodatkowe z pralnią

Wysokość budynku 7.77 m

Kominek kominek w projekcie

Kotłownia duża kotłownia

Ilość pokoi 4

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Szerokość budynku 13.14 m

Taras z tarasem

Strop żelbetowy

Piwnica bez podpiwniczenia

Kubatura 805.66 m³

Rodzaj dachu wielospadowy

Ogrzewanie gaz, paliwo stałe

Liczba łazieniek 1

Przechowywanie w kuchni spiżarnia

Bryła budynku prosta bryła

Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Serafin 3

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.; Ściany wewnętrzne: z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: żelbetowy, wylewany.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna + jako alternatywa – wentylacja mechaniczna z rekuperacją.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
