148.4 m²
parterowy+poddasze
2 stanowiska
murowany
Dostawa w ciągu 3-10 dni
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

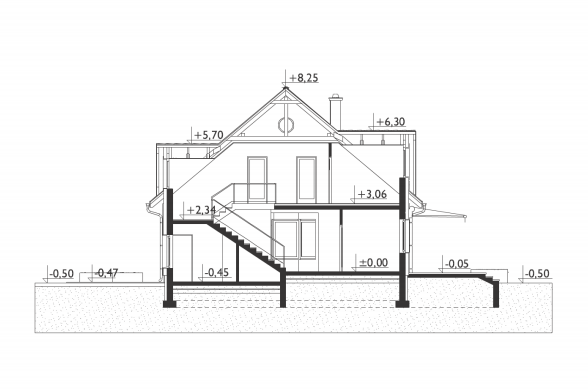

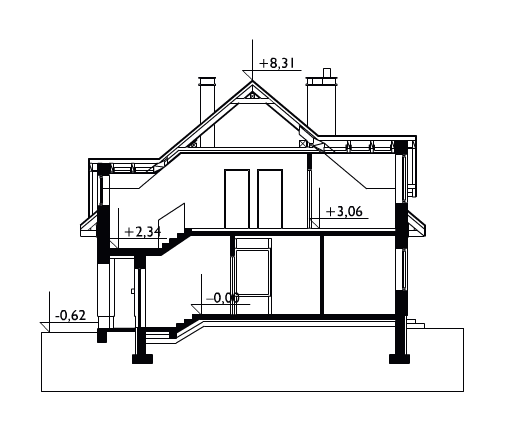

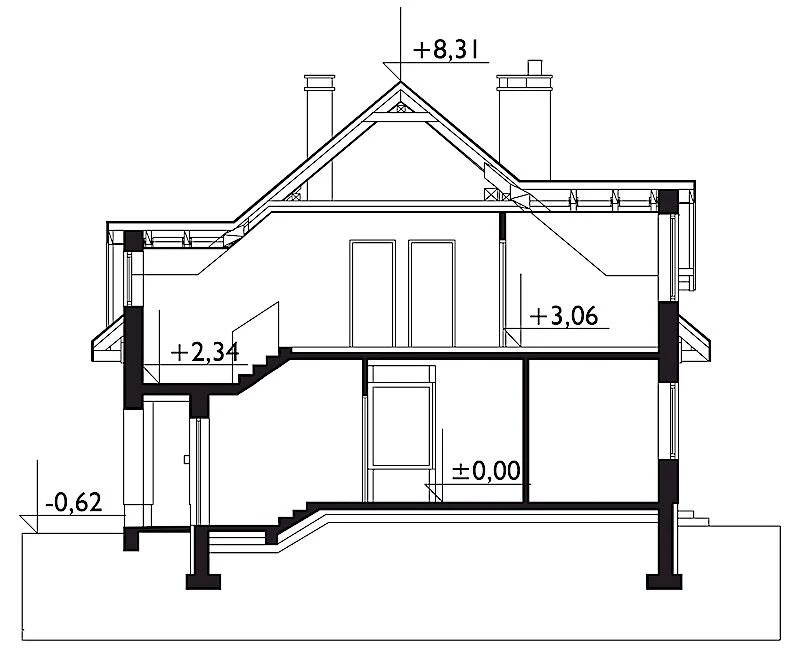

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków
Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania
Projekt techniczny zawiera:
- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej
- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

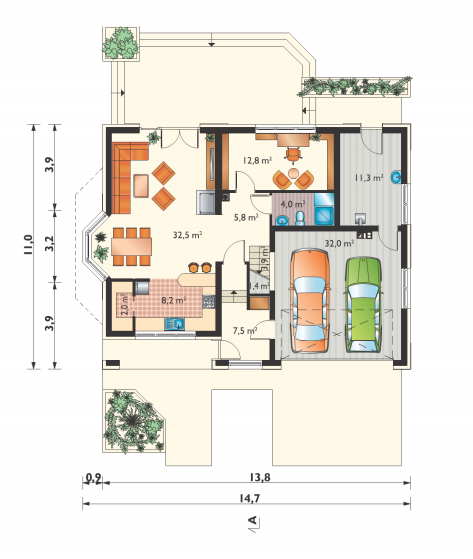

| 1. Pokój dzienny | 32,50 m² |
| 2. Gabinet | 12,80 m² |
| 3. Kuchnia | 8,20 m² |
| 4. Sień | 7,50 m² |
| 5. Hol | 5,80 m² |
| 6. łazienka | 4,00 m² |
| 7. Spiżarka | 2,00 m² |
| 8. Garaż | 32,00 m² |
| 9. Kotłownia | 11,30 m² |
| 10. Klatka schodowa | 3,90 m² |
| 11. Schowek | 1,40 m² |

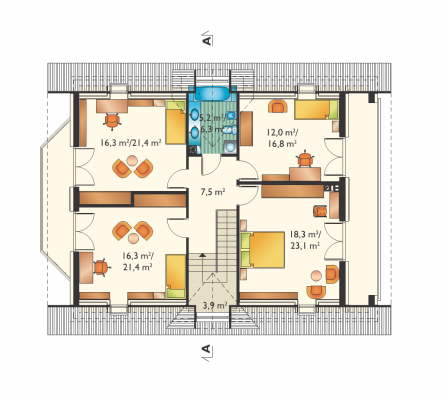

| 1. Sypialnia | 18,30 (23,10) m² |
| 2. Pokój | 16,30 (21,40) m² |
| 3. Pokój | 16,30 (21,40) m² |
| 4. Pokój | 12,00 (16,80) m² |
| 5. Przedpokój | 7,50 m² |
| 6. łazienka | 5,20 (6,30) m² |
| 7. Klatka schodowa | 3,90 m² |
Wypełnij formularz i otrzymaj na podany adres e-mail rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Saba (1500)
| Ilość pokoi 6 |
| Pow. użytkowa 148.4 m² |
| Powierzchnia zabudowy 152.7 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 2 stanowiska |
| Technologia murowany |

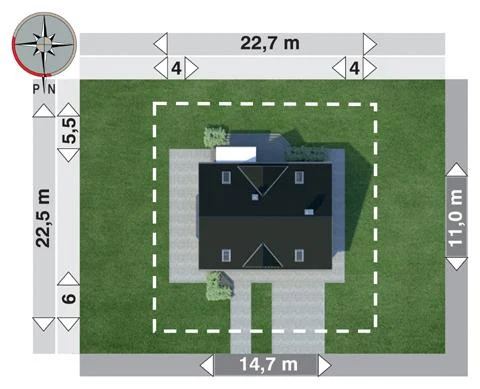

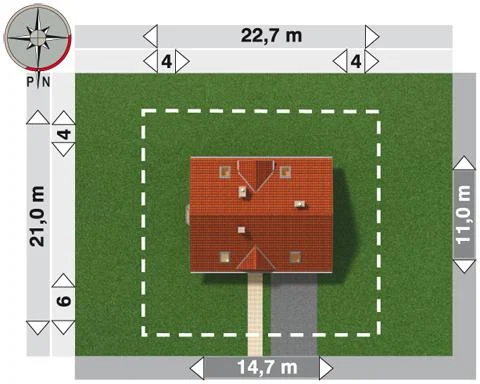

| Szerokość działki 22.7 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Rodzaj dachu dwuspadowy |
| Funkcje dodatkowe z lukarnami |
| Powierzchnia dachu 245.9 m² |
| Przechowywanie w kuchni spiżarnia |
| Długość działki 22.5 m |
| Wysokość budynku 8.8 m |
| Kąt nachylenia dachu drugiego 45 |
| Styl budynku tradycyjny |
| Liczba łazieniek 2 |
| Kominek kominek w projekcie |
| Szerokość budynku 14.7 m |
| Kotłownia duża kotłownia |
| Kąt nachylenia dachu 40 ° |
| Strop żelbetowy |
| Długość budynku 11 m |
| Rodzaj garażu w bryle |
| Piwnica bez podpiwniczenia |
| Kalenica równoległa do drogi |
| Kubatura 926.6 m³ |
| Koszty budowy 400-450 tys., tylko z kosztorysem |
| Ilość pokoi 6 |
| Powierzchnia zabudowy 152.7 m² |
| Garaż 2 stanowiska |
| Szerokość działki 22.7 m |
| Typ domu jednorodzinny całoroczny |
| Funkcje dodatkowe z lukarnami |
| Przechowywanie w kuchni spiżarnia |
| Wysokość budynku 8.8 m |
| Styl budynku tradycyjny |
| Kominek kominek w projekcie |
| Kotłownia duża kotłownia |
| Strop żelbetowy |
| Rodzaj garażu w bryle |
| Kalenica równoległa do drogi |
| Koszty budowy 400-450 tys., tylko z kosztorysem |
| Pow. użytkowa 148.4 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Rodzaj dachu dwuspadowy |
| Powierzchnia dachu 245.9 m² |
| Długość działki 22.5 m |
| Kąt nachylenia dachu drugiego 45 |
| Liczba łazieniek 2 |
| Szerokość budynku 14.7 m |
| Kąt nachylenia dachu 40 ° |
| Długość budynku 11 m |
| Piwnica bez podpiwniczenia |
| Kubatura 926.6 m³ |
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl
Dodatki możesz kupić razem z projektem lub dokupić po czasie
[Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, roboczy (350 zł)
[Archeton] Kosztorys wersja elektroniczna (450 zł)
[Archeton] Kosztorys wersja drukowana (260 zł)
[Archeton] Dodatkowy egzemplarz projektu budowlany i techniczny, opieczętowany, oryginał (550 zł)
[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)
[Archeton] Paliwo stałe + charakterysytka (500 zł)
[Archeton] Architektura w pdf (0 zł)
[Planz] Tablica budowlana (0 zł)
[Planz] Dziennik budowy (0 zł)
[Planz] Wiertarka udarowa (0 zł)
[Planz] Zgoda na zmiany w projekcie (0 zł)
[Planz] Projekty architektury ogrodowej (0 zł)
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)
bezpłatnie (0zł)
przelew zwykły / PayNow
przy odbiorze
2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
142.7 m² murowany 2 stanowiska parterowy+poddasze 129.3 m² murowany 1 stanowisko parterowy+poddasze 136.22 m² murowany 2 stanowiska parterowy+poddasze 160.62 m² murowany 2 stanowiska parterowy
Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
