Gotowy projekt domu Rytowo dw 5

ID: 25058
4549 2025-05-03
TANIEJ 550 zł do 28.04.2025
Projekt zgodny z aktualnymi przepisami WT2021
4549 zł
(5099 zł brutto)
Obniżka ceny skończy się za:
Najniższa cena z 30 dni przed obniżką: 4549 zł
4549 2025-05-03
  • Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.


Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

1. Część opisowa projektu architektoniczno-budowlanego składa się z:

- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
- rzutu dachu
- przekroi poprzecznych i ewentualnie podłużnych
- elewacji
- zestawienia stolarki okiennej i drzwiowej

W części technicznej znajdują się:

- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa projektu technicznego składa się między innymi z:

- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej

Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu Rytowo dw 5

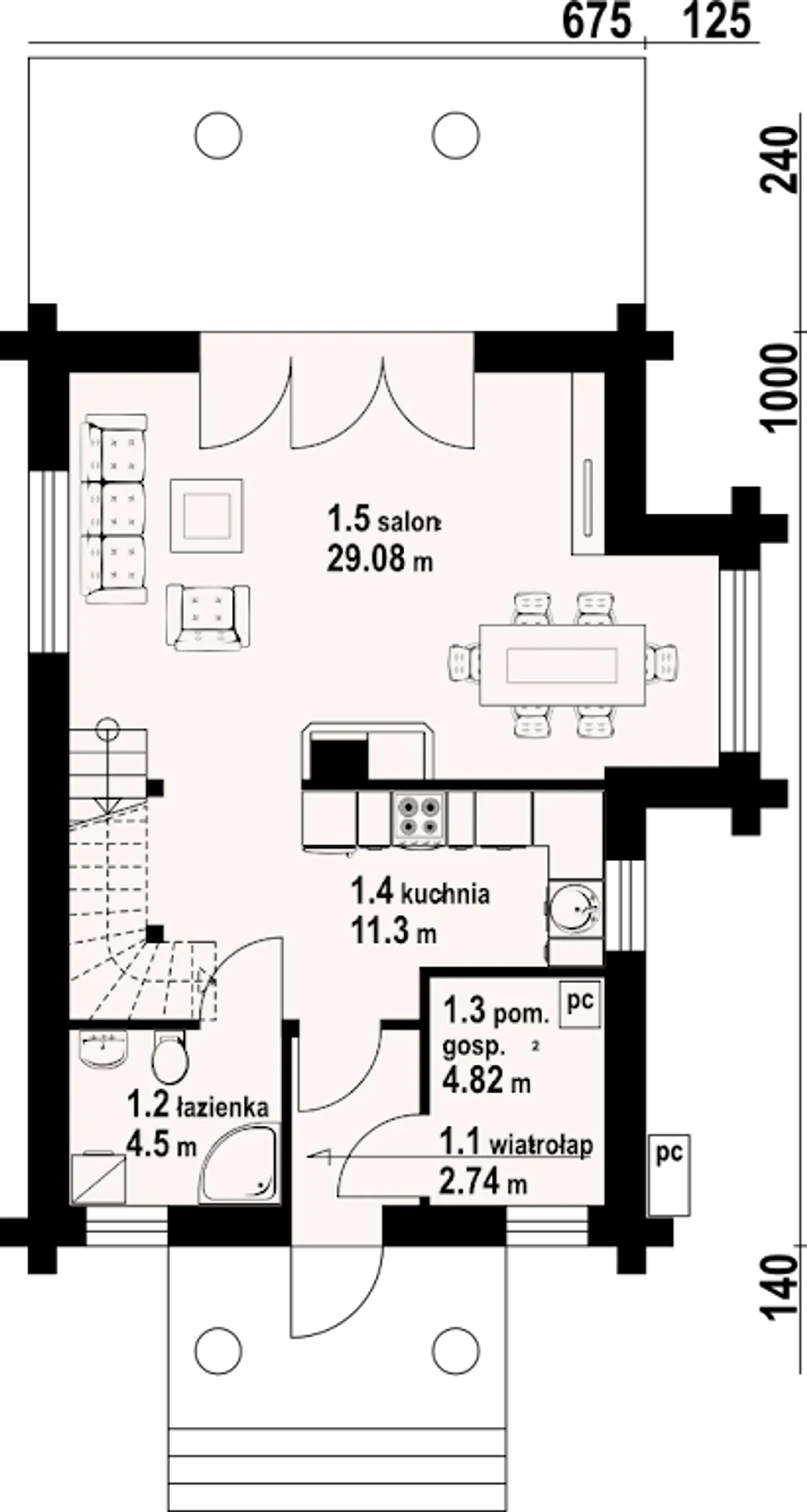

Rytowo dw 5
1. Wiatrołap 2,74 m²
2. łazienka 4,50 m²
3. Pom. gospodarcze 4,82 m²
4. Kuchnia 11,30 m²
5. Salon 29,08 m²

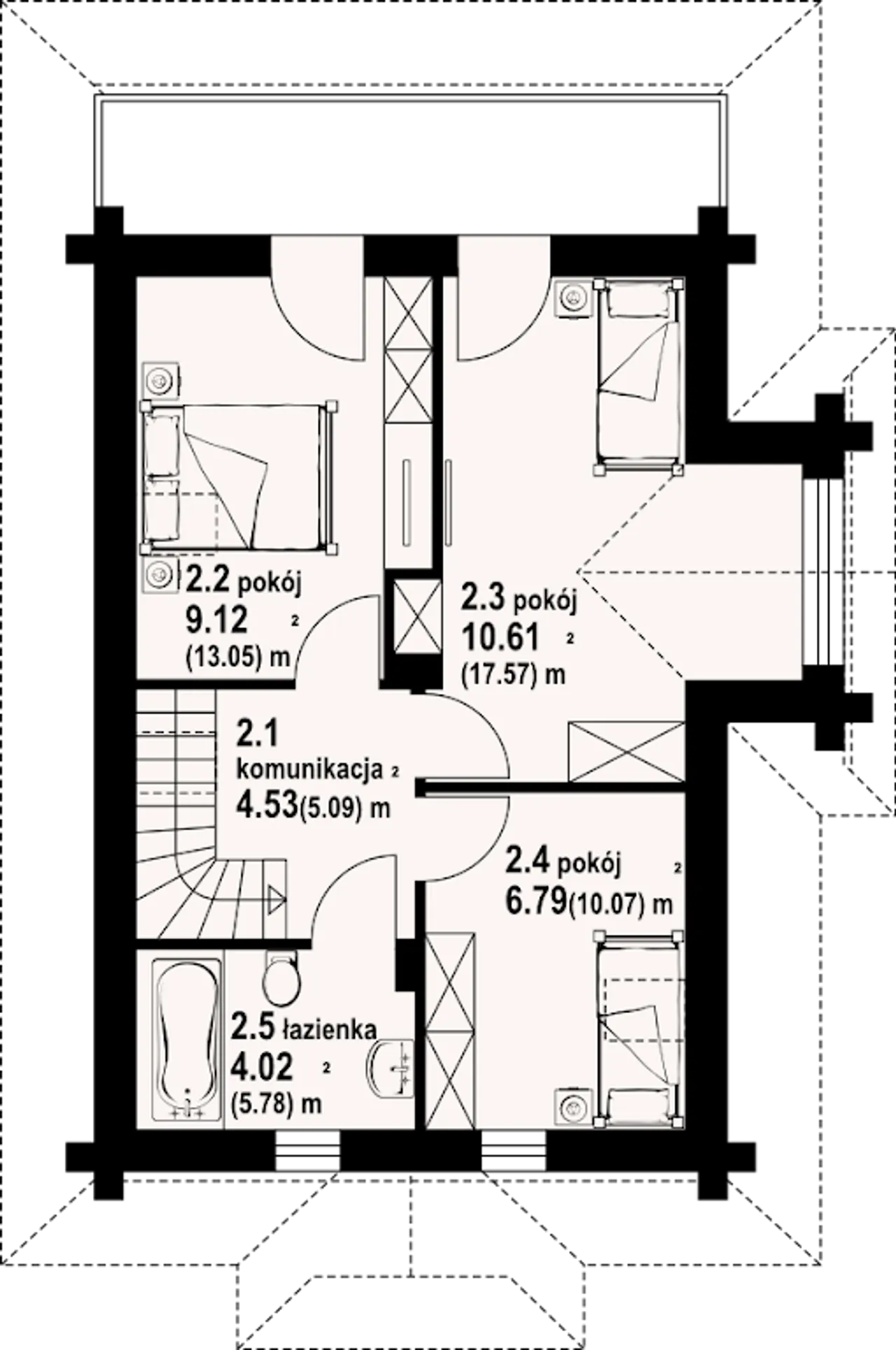

Rytowo dw 5
1. Komunikacja 4,53 (5,09) m²
2. Pokój 9,12 (13,05) m²
3. Pokój 10,61 (17,57) m²
4. Pokój 6,79 (10,07) m²
5. łazienka 4,02 (5,78) m²

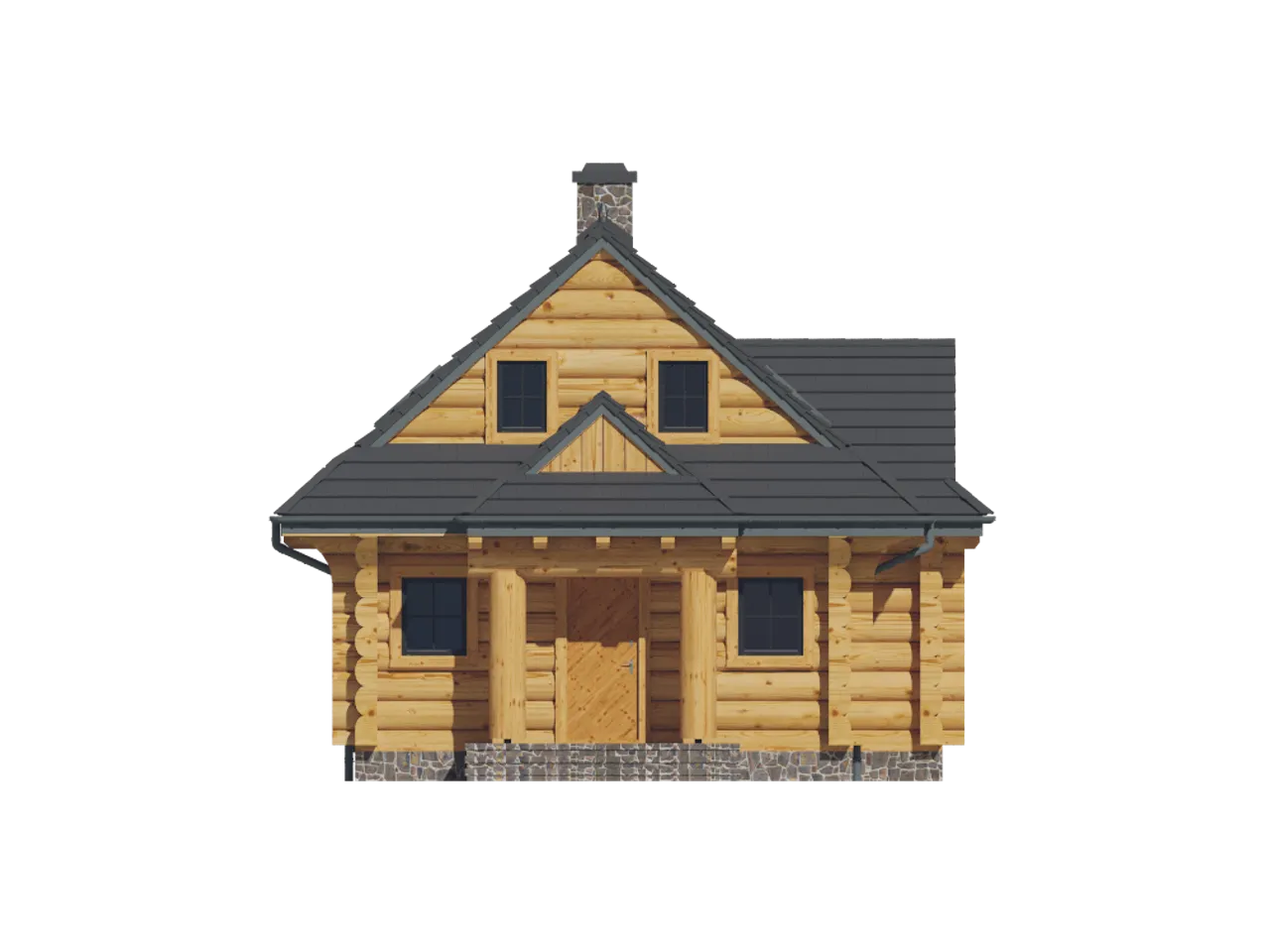

Rytowo dw 5
Rytowo dw 5

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Rytowo dw 5

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Rytowo dw 5

Parametry Techniczne gotowego projektu domu Rytowo dw 5

Ilość pokoi 4
Pow. użytkowa 82.69 m²
Powierzchnia zabudowy 71.5 m²
Kondygnacje parterowy+poddasze
Garaż bez garażu
Technologia z bali
Szerokość działki 16 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Styl budynku tradycyjny
Taras z tarasem
Kąt nachylenia dachu 42 °
Kalenica prostopadła do drogi
Długość budynku 10 m
Piwnica bez podpiwniczenia
Funkcje dodatkowe z lukarnami
Kubatura 423.4 m³
Powierzchnia dachu 179.95 m²
Rodzaj dachu dwuspadowy
Długość działki 18 m
Ogrzewanie pompa ciepła
Wysokość budynku 7.76 m
Liczba łazieniek 2
Bryła budynku prosta bryła
Kominek kominek w projekcie
Strop drewniany
Szerokość budynku 8 m
Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Rytowo dw 5

Wysokość ścianki kolankowej: 1.04 m.; Strop: drewniany.; Pokrycie dachu: dachówka gontopodobna Gerard Corona.; Ściany zewnętrzne: płazy drewniane + wełna mineralna + deska.; Ściany wewnętrzne: płazy drewniane.; Typ ogrzewania: pompa ciepła.; Wskaźnik Ep: 68,67 kWh/(m²·rok).; Inne: okna połaciowe Fakro.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Rytowo dw 5

Stan surowy zamknięty 200500 zł
powierzchnia
Stan deweloperski 254500 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
