Gotowy projekt domu Ron (Energo)

ID: 28718
3936 2025-04-09
  • Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska


Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

1. Opis techniczny – sporządzony w zwięzłej formie precyzujący zaprojektowane rozwiązania w zakresie architektury, konstrukcji, wewnętrznych instalacji: elektrycznej i sanitarnych.

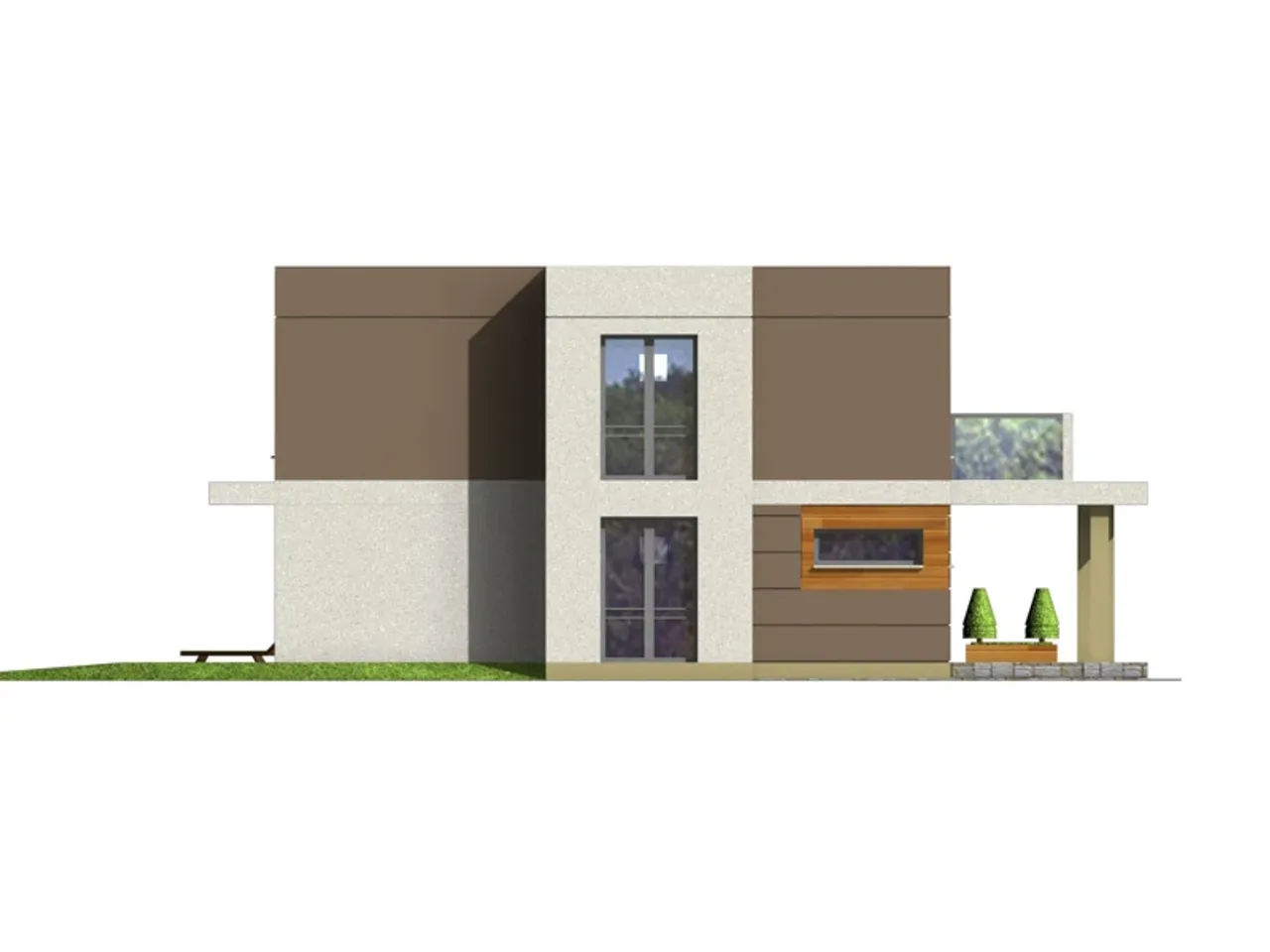

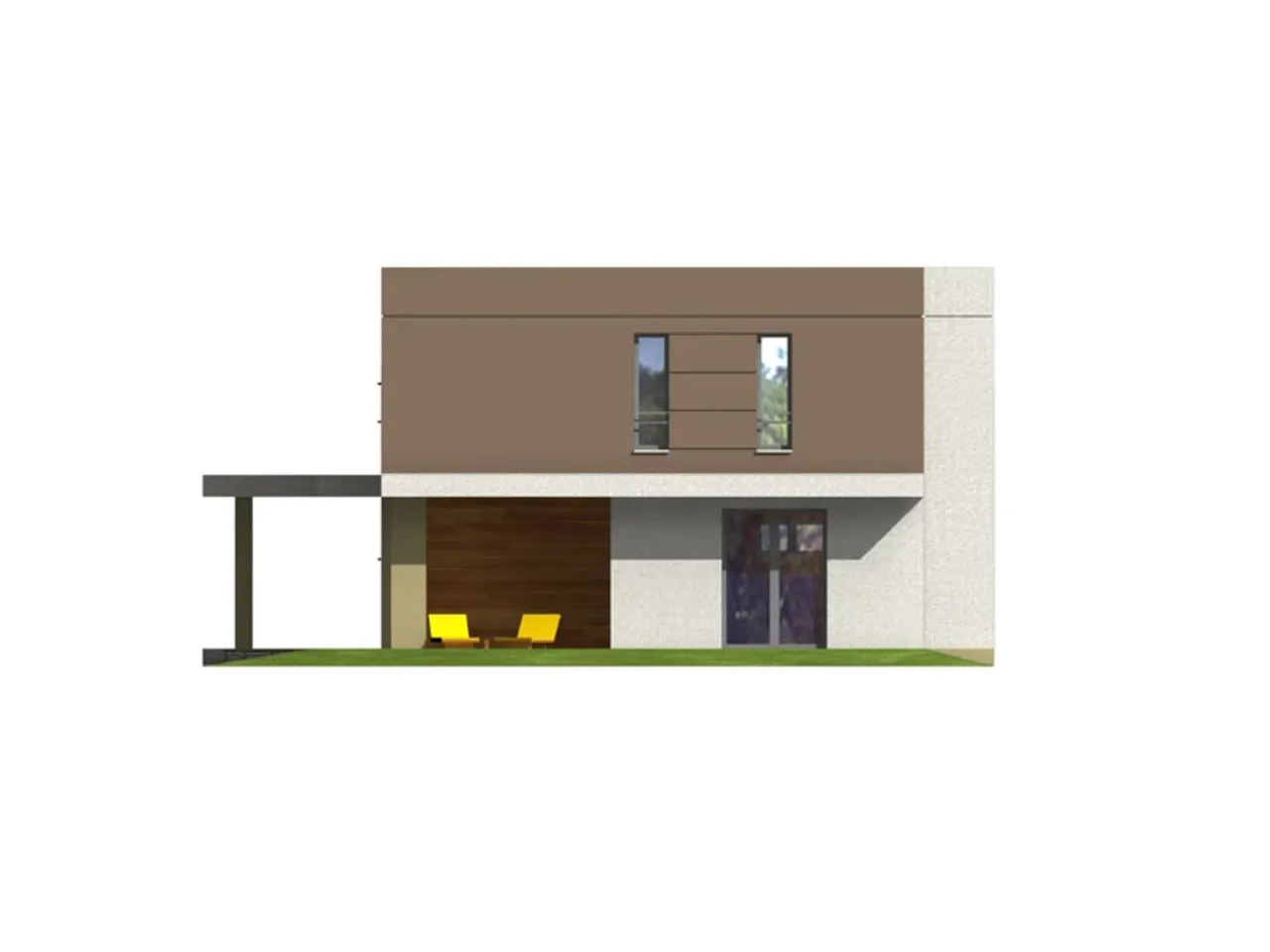

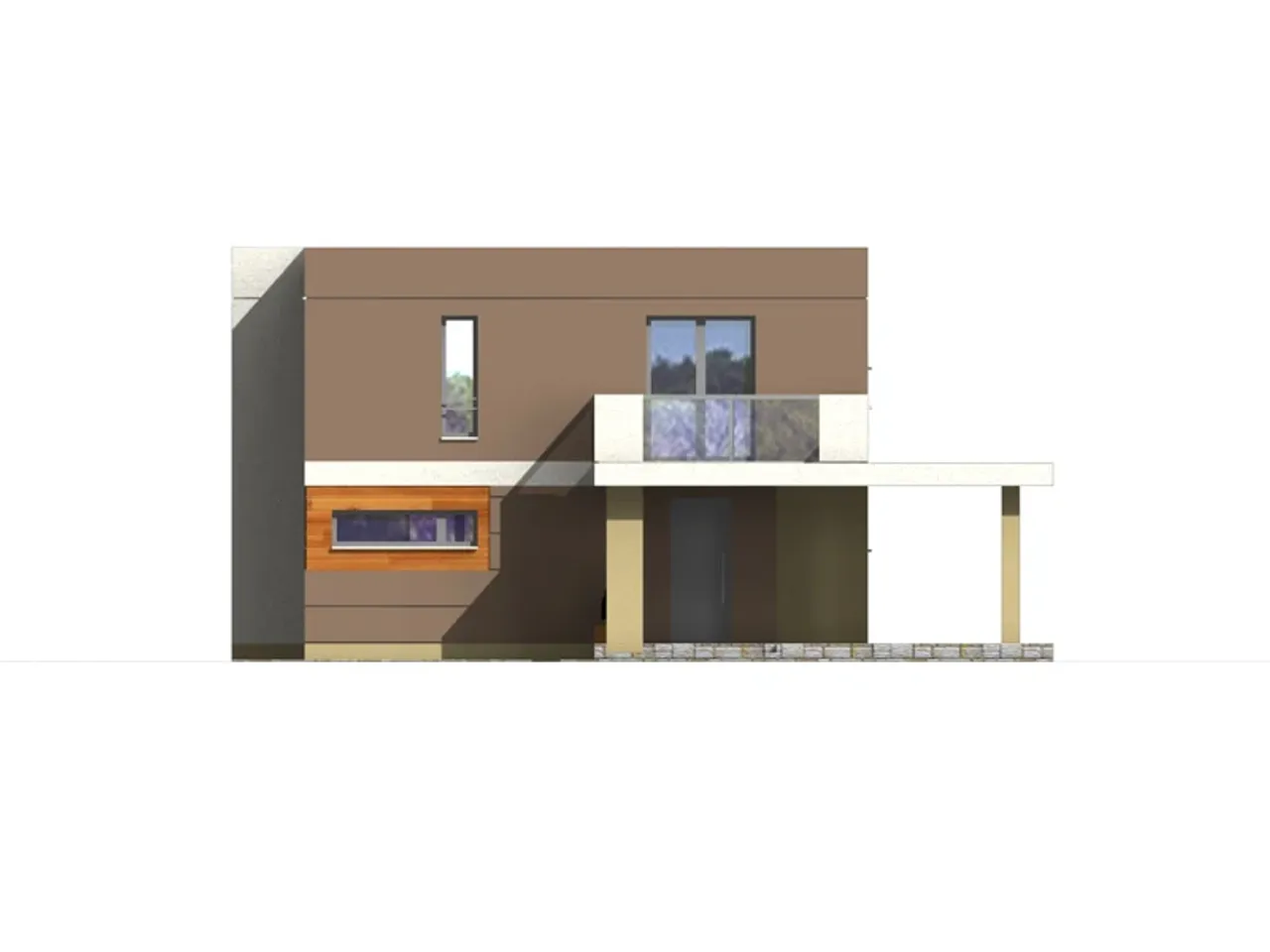

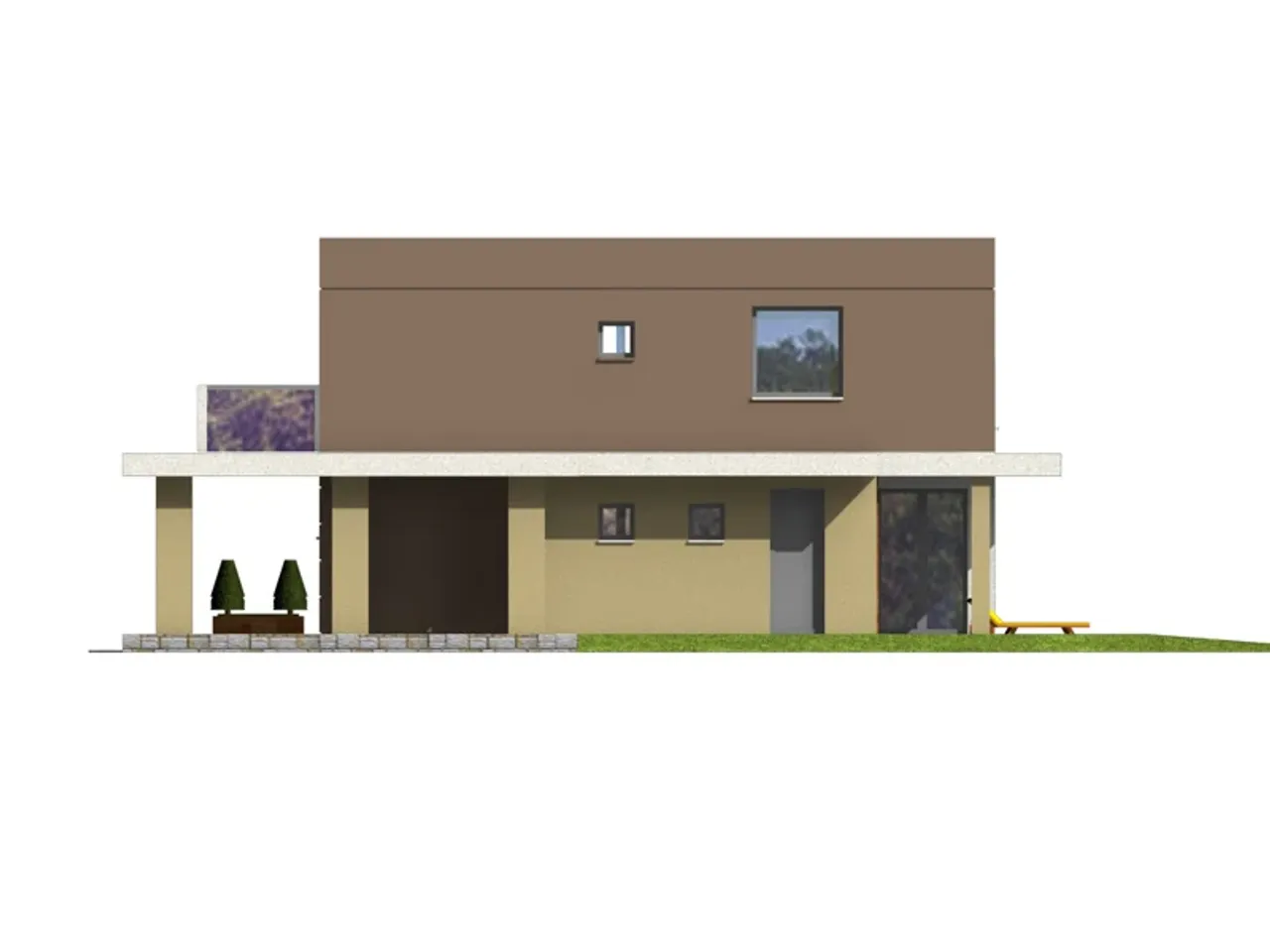

2. Elewacje – pokazujące dokładny wygląd budynku ze wszystkich czterech stron wraz z opisem proponowanych materiałów wykończeniowych.

3. Rzut parteru i pozostałych kondygnacji (w zależności od projektu) – dokładnie zwymiarowane, z podanymi powierzchniami poszczególnych pomieszczeń, rozmieszczeniem ścian, detalami rozwiązań, wyposażeniem, technologią, itp.

4. Rzut dachu – dokładnie zwymiarowany pokazujący kształt dachu i jego kąt nachylenia ,rozmieszczenie okien połaciowych, lukarn oraz rur spustowych.

5. Przekroje – dokładnie wykonane i zwymiarowane pokazują sposób rozwiązania strategicznych części budynku, warstwy ścian, posadzek i dachu, wieńce, okapy, detale itp .

6. Zestawienia stolarki – wykaz i wymiary okien i drzwi zastosowanych w projekcie.

7. Rzut fundamentów – z pokazaniem niezbędnych detali ław i stóp fundamentowych .

8. Rzut stropów – przedstawiający zwymiarowany układ stropów, rozmieszczenie i rozstawy belek stropowych, detale wieńców itp.

9. Rzut więźby dachowej – z dokładnie określonym układem elementów konstrukcyjnych dachu, ich przekrojami, rozstawem, sposobami łączenia.

10. Rysunki Instalacji wewnętrznych – pokazujące rozmieszczenie i sposób wykonania instalacji wewnątrz domu (wodnej, kanalizacyjnej, gazowej, c.o., elektrycznej).

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu Ron (Energo)

Ron (Energo)
1. Powierzchnia 70,60 m²
2. Wiatrołap 3,20 m²
3. Hall 3,60 m²
4. łazienka 4,40 m²
5. Kotł. i pom. gosp. 9,00 m²
6. Salon i jadalnia 37,00 m²
7. Kuchnia 13,40 m²
Ron (Energo)
1. Powierzchnia 67,60 m²
2. Komunikacja 7,50 m²
3. Sypialnia 12,10 m²
4. Garderoba 4,00 m²
5. Sypialnai 15,10 m²
6. Garderoba 6,10 m²
7. Sypialnia 15,80 m²
8. łazienka 7,00 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Ron (Energo)

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Ron (Energo)

Parametry Techniczne gotowego projektu domu Ron (Energo)

Pow. użytkowa 138.2 m²
Ilość pokoi 5
Powierzchnia zabudowy 95 m²
Kondygnacje piętrowy
Garaż bez garażu
Technologia murowany
Szerokość działki 18.47 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Styl budynku nowoczesny
Wysokość budynku 6.85 m
Kalenica bez znaczenia
Długość działki 19.12 m
Funkcje dodatkowe z wykuszem
Liczba łazieniek 2
Kąt nachylenia dachu 5 °
Rodzaj garażu wiata
Kominek kominek opcjonalnie
Szerokość budynku 10.47 m
Rodzaj dachu płaski
Kotłownia duża kotłownia
Długość budynku 11.12 m
Piwnica bez podpiwniczenia
Kubatura 680 m³
Koszty budowy 300-350 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Ron (Energo)

Stan surowy zamknięty 201500 zł
powierzchnia
Stan deweloperski 303500 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Ron (Energo)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Ron (Energo)

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-14 dni roboczych (jeśli projekt nie wymaga aktualizacji)
