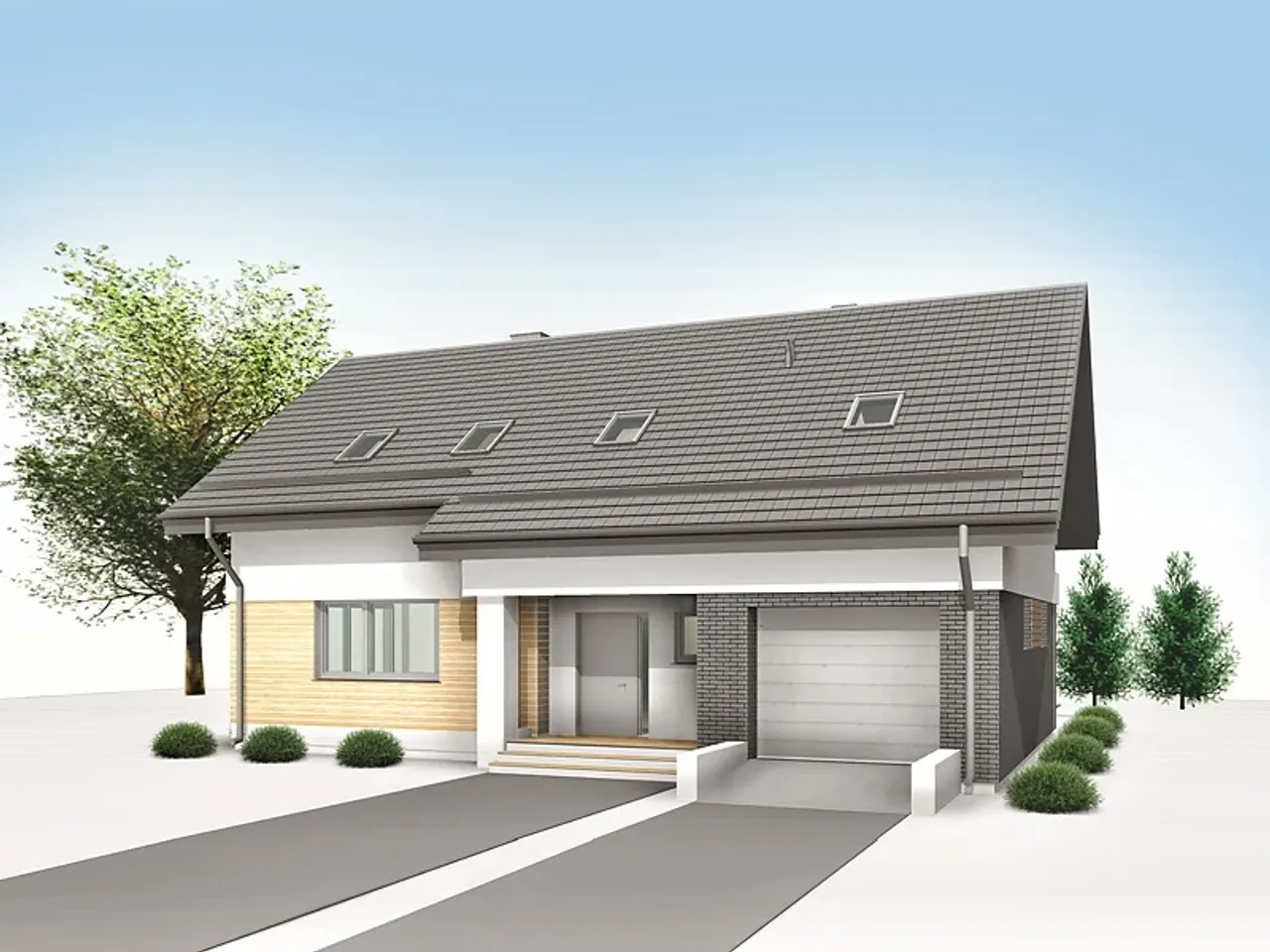

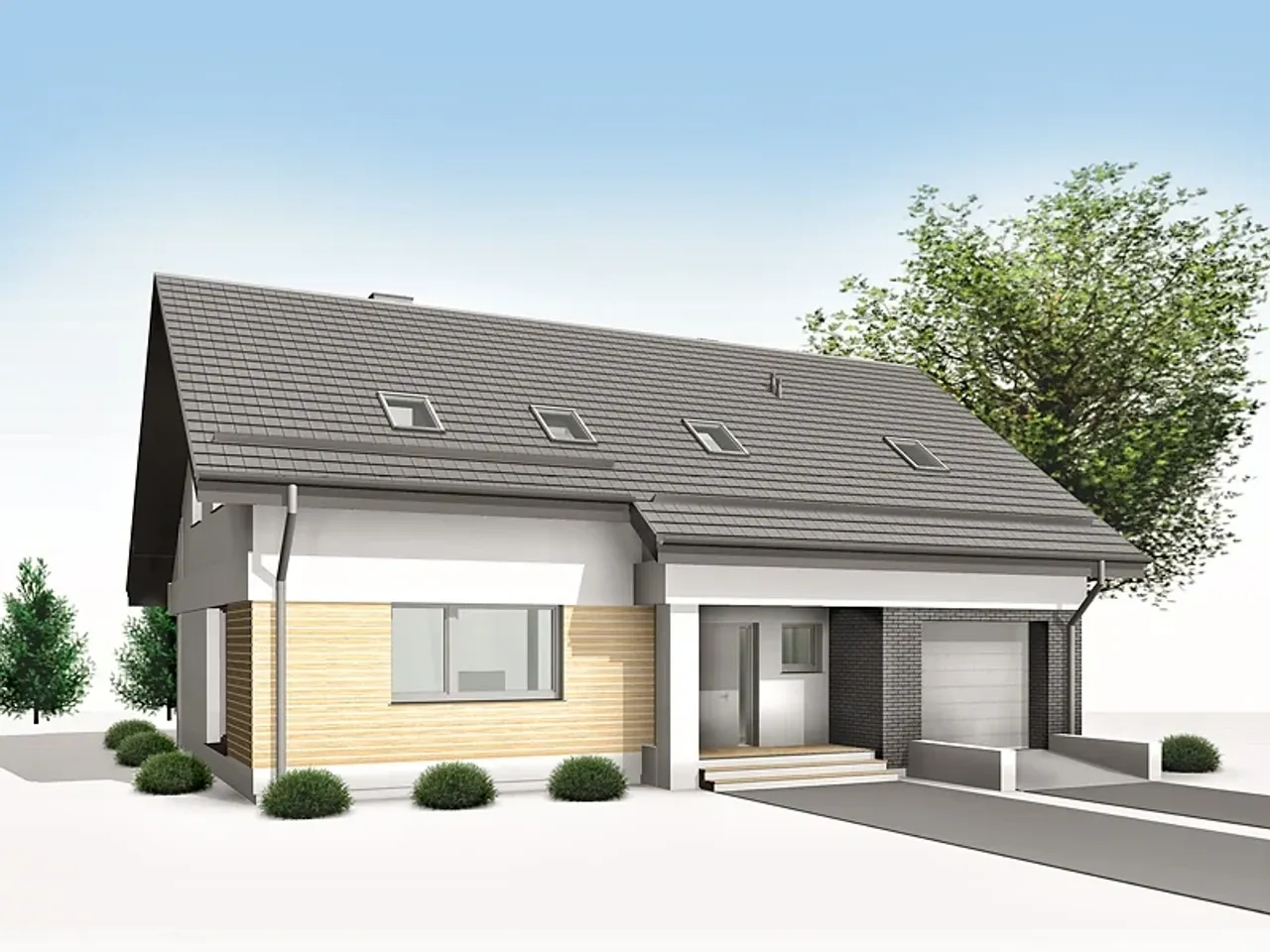

Gotowy projekt domu Rio

ID: 22003

5749 2025-08-25

TANIEJ 500 zł do 22.08.2025

Możliwy dłuższy czas realizacji, prosimy o kontakt przed zakupem.

5749 zł

(6249 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 5749 zł

5749 2025-08-25

Promocja GRATISOWA do 19.08.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu to: 3 egzemplarze projektu archtektoniczno budowlanego + 2 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+2 egzemplarze.

Projekt architektoniczno-budowlany

Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100: rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),rzut dachu,

przekroje, opisy przegród, elewacje budynku, wykaz stolarki okiennej i drzwiowej, detale rozwiązań architektonicznych.

Projekt zawiera również opis techniczny, który wskazuje:

zamierzony sposób użytkowania obiektu budowlanego, charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji), informację o sposobie posadowienia obiektu budowlanego, projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko, informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej, inne wymagane opinie, uzgodnienia i pozwolenia

Projekt techniczny zawiera:

Opis techniczny i konstrukcyjny, Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100), Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się: rzuty fundamentów, rzuty konstrukcyjne poszczególnych kondygnacji, wykaz drewna na więźbę dachową i jej rzut, wykaz stali zbrojeniowej, szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.

Instalacje sanitarne, które zwierają: opis techniczny, niezbędne obliczenia, schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej, schemat instalacji CO wraz z doborem grzejników, schemat i rozwinięcie instalacji gazowej, schemat kotłowni wraz z doborem kotła, schemat podłączenia wodomierza i gazomierza.

Instalacje elektryczne zawierające: opis techniczny i obliczenia instalacji elektrycznej i odgromowej, schemat rozmieszczenia elementów instalacji elektrycznej, schemat szafki bezpiecznikowej, schemat tablicy bezpiecznikowej, schemat instalacji telefonicznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

5749.00zł

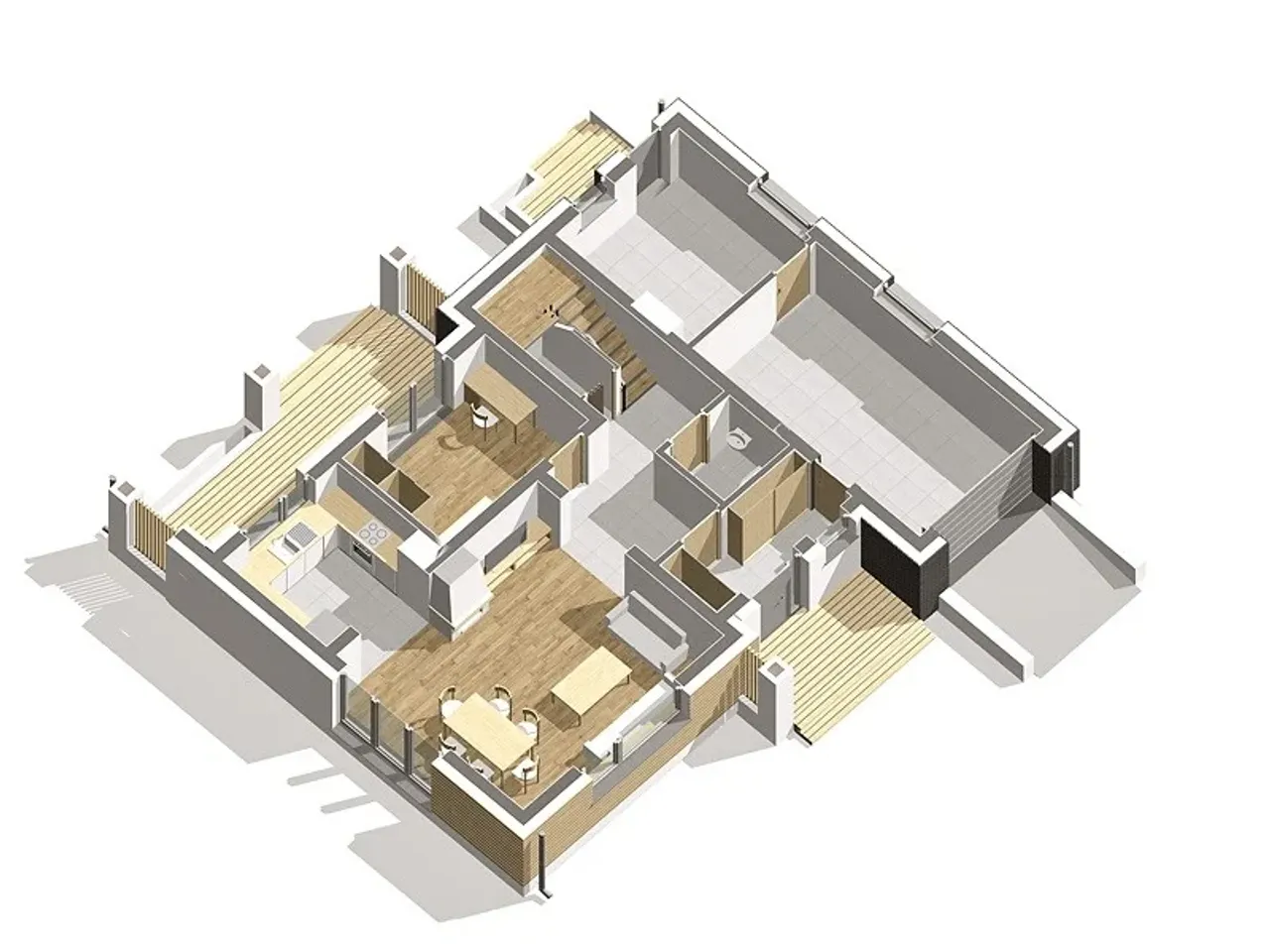

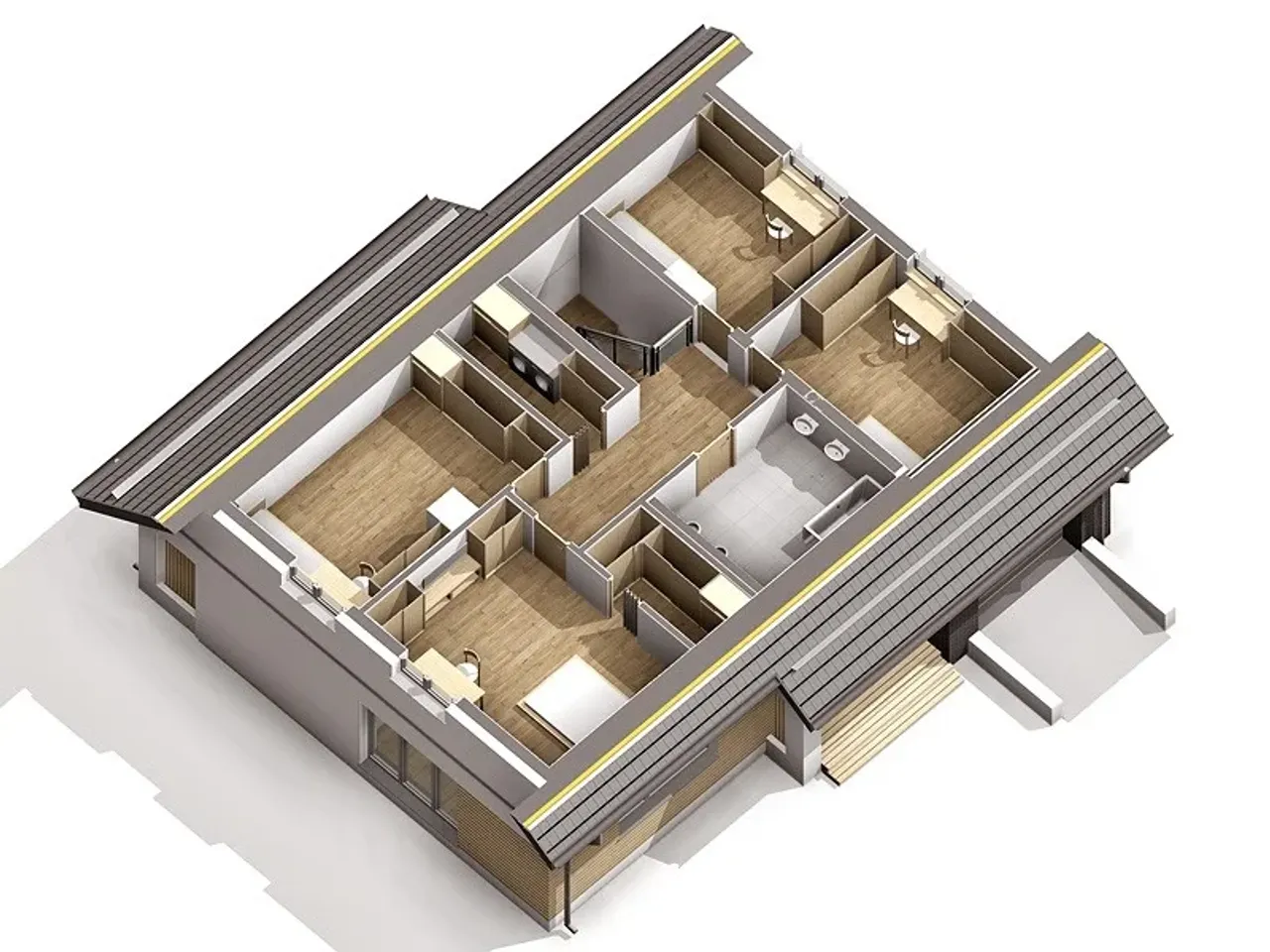

Rzuty gotowego projektu domu Rio

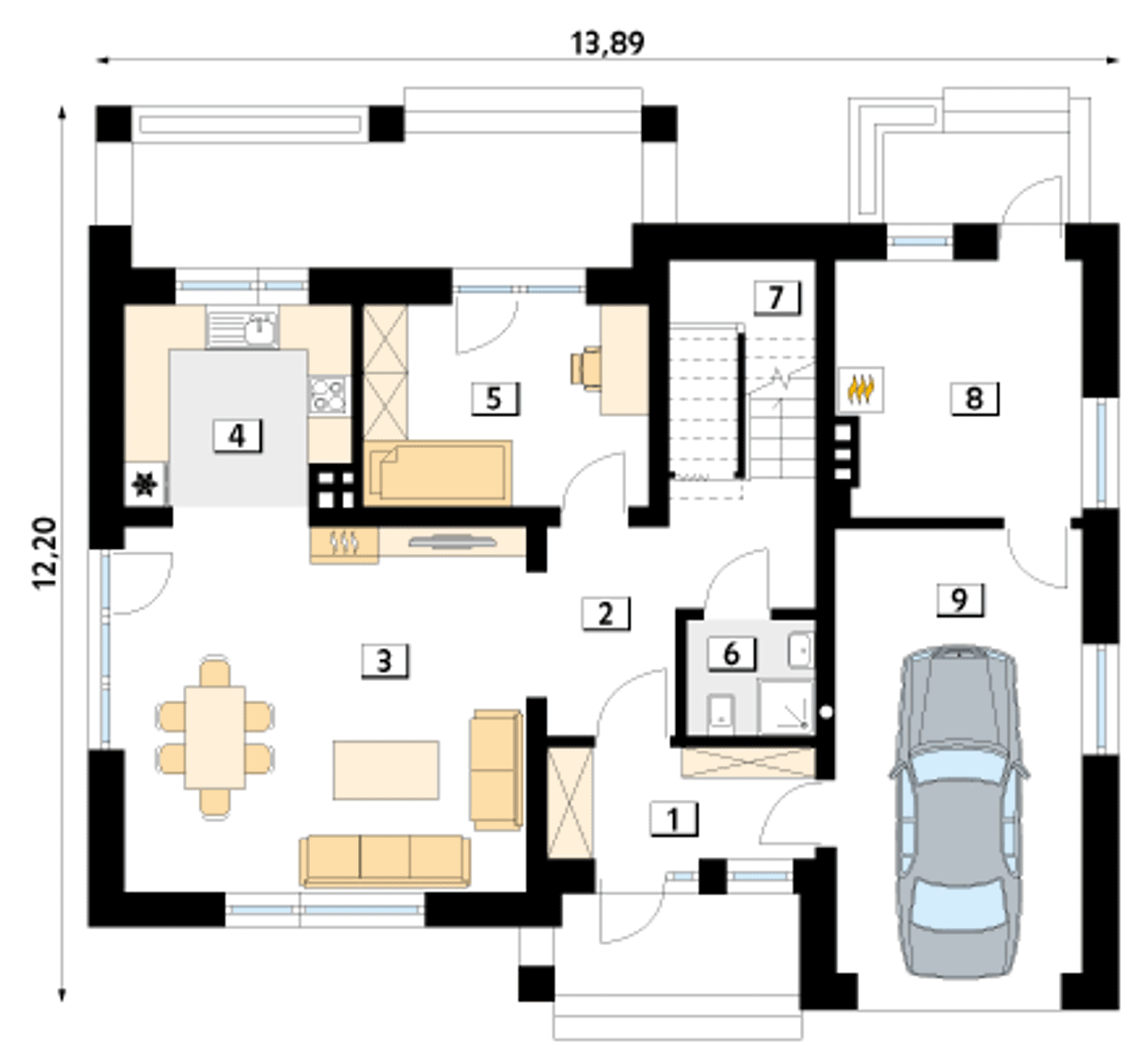

1. Wiatrołap	5,43 m²
2. Korytarz/komunikacja	8,73 m²
3. Salon/jadalnia	26,72 m²
4. Kuchnia	8,50 m²
5. Pokój	10,47 m²
6. łazienka	2,72 m²
7. Pomieszczenie gospodarcze	1,08 m²
8. Kotłownia	11,25 m²
9. Garaż	19,99 m²

Pobieram bezpłatne rysunki szczegółowe

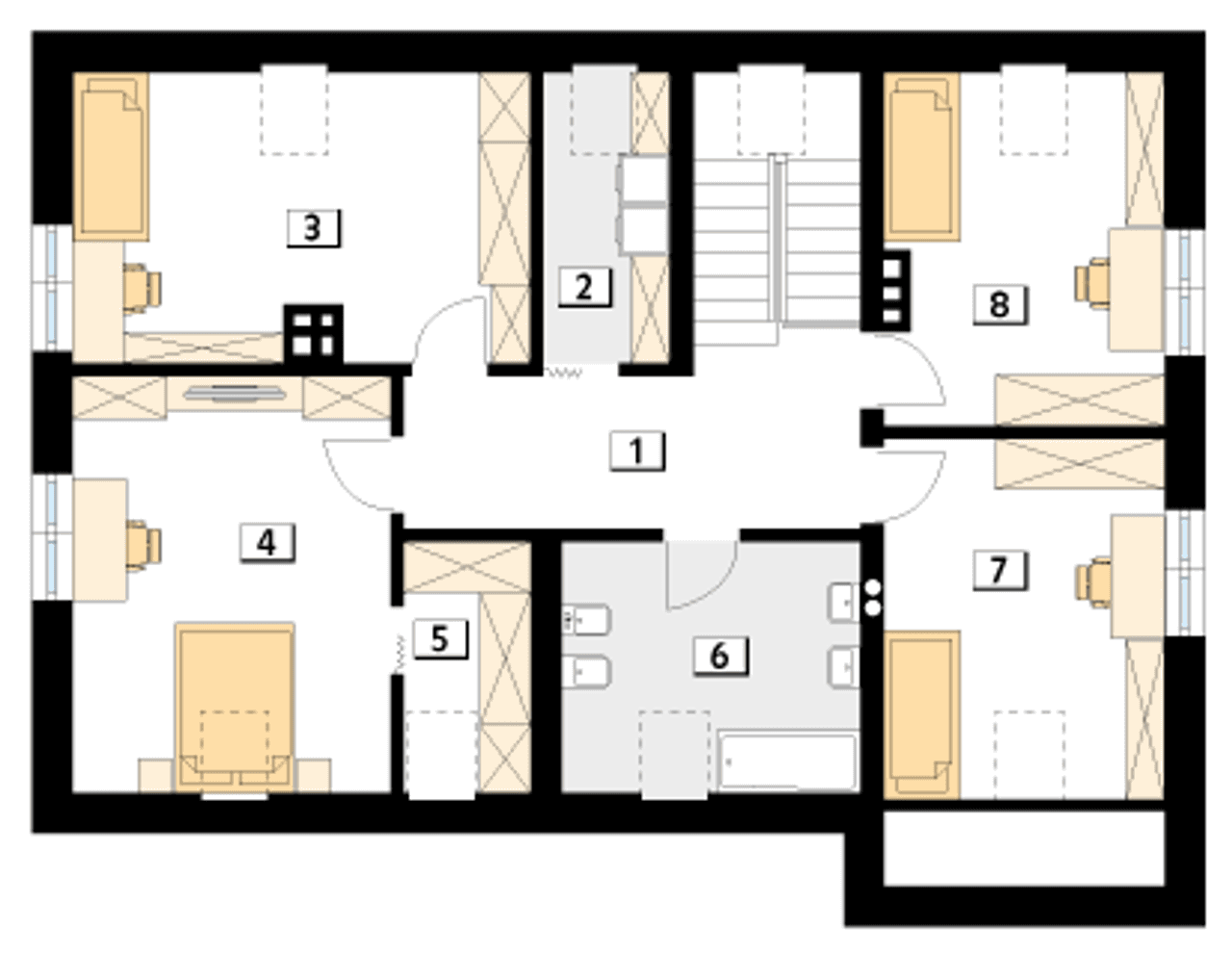

1. Korytarz/komunikacja	11,07 m²
2. Pralnia	3,46 m²
3. Sypialnia	12,95 m²
4. Sypialnia	14,82 m²
5. Garderoba	2,97 m²
6. łazienka	7,17 m²
7. Sypialnia	10,67 m²
8. Sypialnia	10,39 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Rio

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Rio

Parametry Techniczne gotowego projektu domu Rio

Pow. użytkowa 148.4 m²

Ilość pokoi 6

Powierzchnia zabudowy 136.52 m²

Kondygnacje parterowy+poddasze

Garaż 1 stanowisko

Technologia murowany

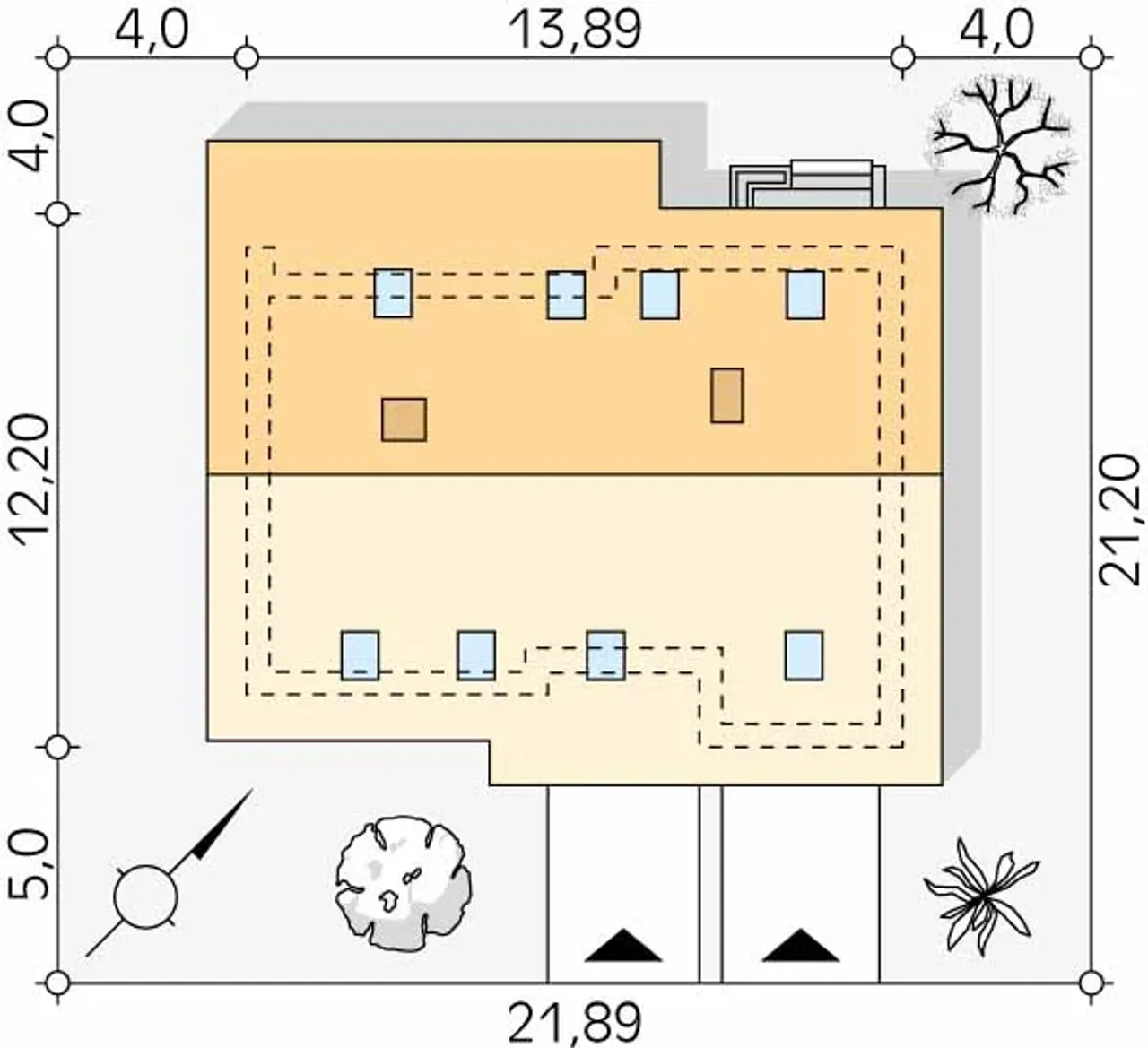

Szerokość działki 21.89 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Piwnica bez podpiwniczenia

Szerokość budynku 13.89 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 35 °

Długość budynku 12.2 m

Rodzaj garażu w bryle

Kominek kominek opcjonalnie

Strop żelbetowy

Kubatura 833 m³

Rodzaj dachu dwuspadowy

Liczba łazieniek 2

Kalenica równoległa do drogi

Powierzchnia dachu 230.78 m²

Wysokość budynku 7.6 m

Długość działki 21.2 m

Styl budynku nowoczesny

Funkcje dodatkowe z pralnią

Koszty budowy 300-350 tys., tylko z kosztorysem

Pow. użytkowa 148.4 m²

Powierzchnia zabudowy 136.52 m²

Garaż 1 stanowisko

Szerokość działki 21.89 m

Typ domu jednorodzinny całoroczny

Szerokość budynku 13.89 m

Kąt nachylenia dachu 35 °

Rodzaj garażu w bryle

Strop żelbetowy

Rodzaj dachu dwuspadowy

Kalenica równoległa do drogi

Wysokość budynku 7.6 m

Styl budynku nowoczesny

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 6

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Piwnica bez podpiwniczenia

Kotłownia duża kotłownia

Długość budynku 12.2 m

Kominek kominek opcjonalnie

Kubatura 833 m³

Liczba łazieniek 2

Powierzchnia dachu 230.78 m²

Długość działki 21.2 m

Funkcje dodatkowe z pralnią

Nasze prawdziwe opinie z Google

Opis projektu domu Rio

Technologia wykonania:

Dach: dachówka ceramiczna, kąt nachylenia 35°.
Stropy: żelbetowe, wylewane.
Ściany: 2-warstwowe – pustak ceramiczny + styropian.
Ogrzewanie: gazowe, na paliwo stałe.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ Projekty techniczne ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Rio

Stan surowy zamknięty 204500 zł

Stan deweloperski 325500 zł

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Rio

[Uni] Zgoda na zmiany w projekcie (0 zł)

[Domy w Stylu] Schemat szamba (600 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

[Uni] Zgoda na zmiany w projekcie (0 zł)

Zgoda na zmiany wypisane wyżej, dołączana jest automatycznie. Jeśli potrzebny jest szerszy zakres zmian, prosimy o informację w zamówieniu, w polu 'komentarz'. Każda zgoda jest bezpłatna.
