136.2 m²

parterowy+poddasze

2 stanowiska

murowany

Gotowy projekt domu Puk 3 G2

ID: 20923

4549 2025-04-09

TANIEJ 250 zł

Projekt zgodny z aktualnymi przepisami WT2021

4549 zł

(4799 zł brutto)

Najniższa cena z 30 dni przed obniżką: 4799 zł

4549 2025-04-09

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:
- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

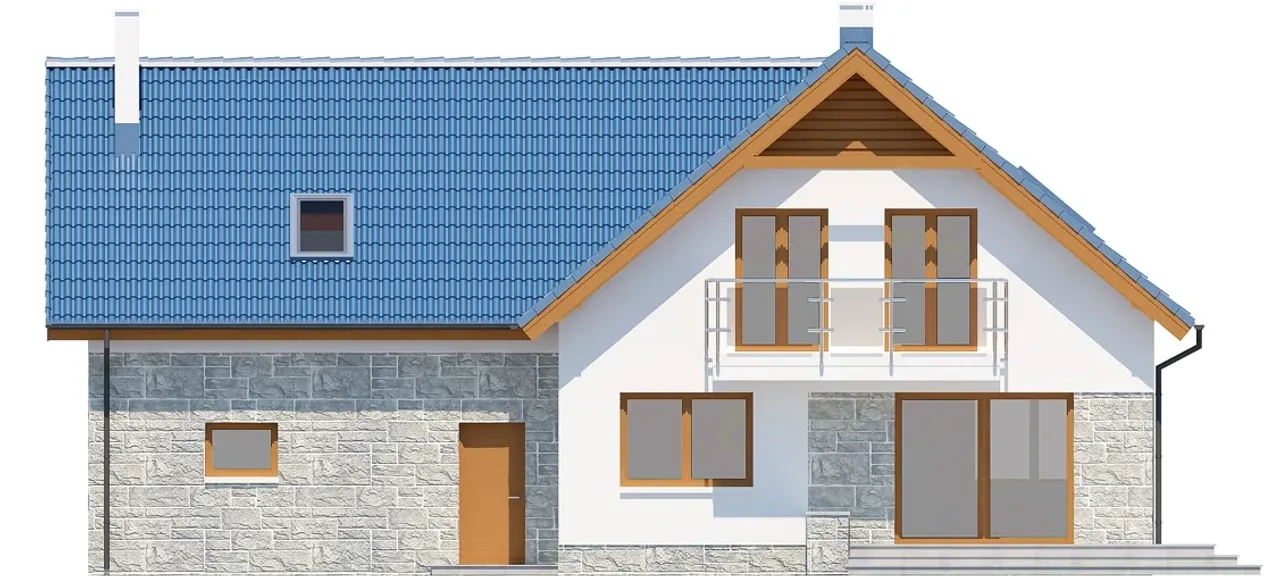

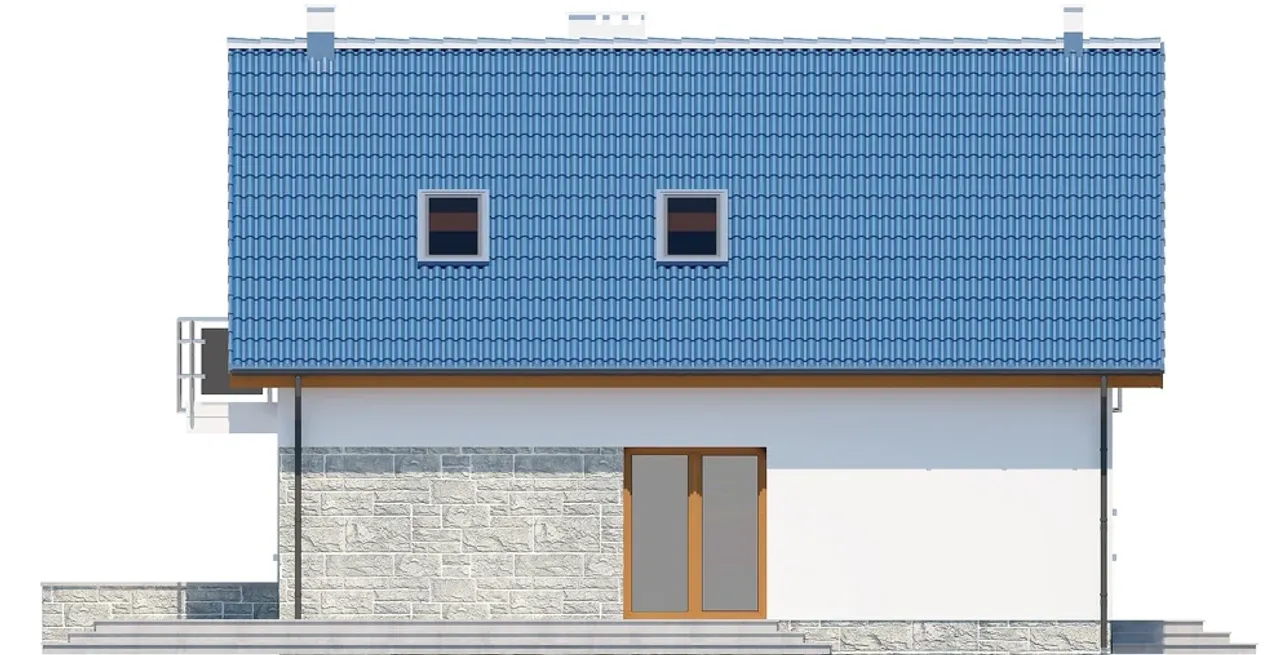

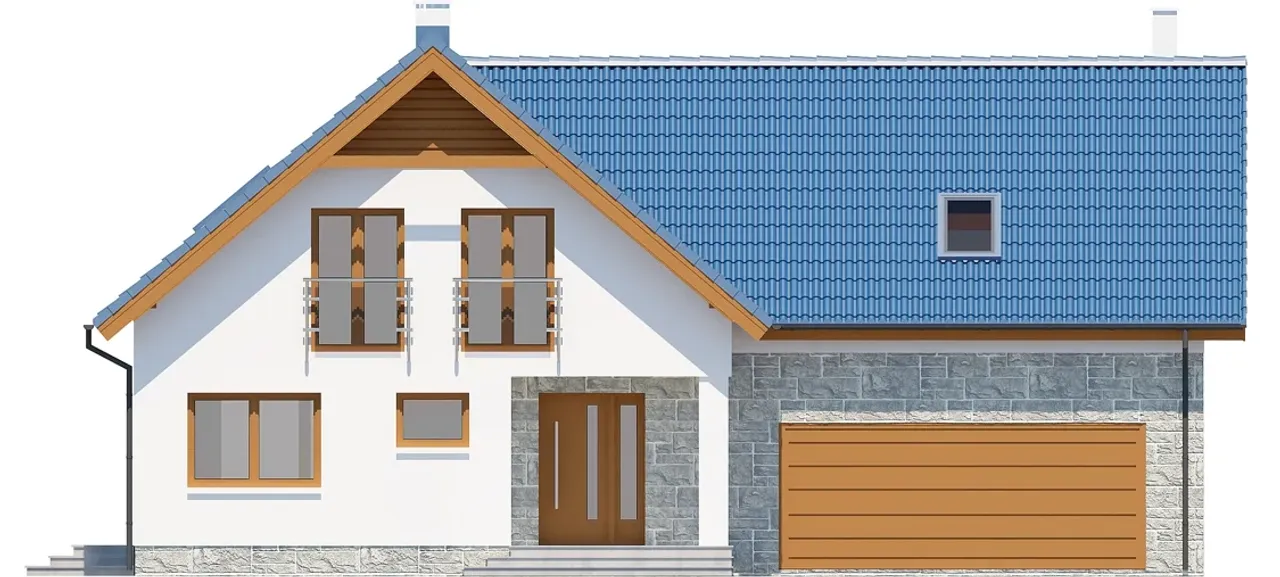

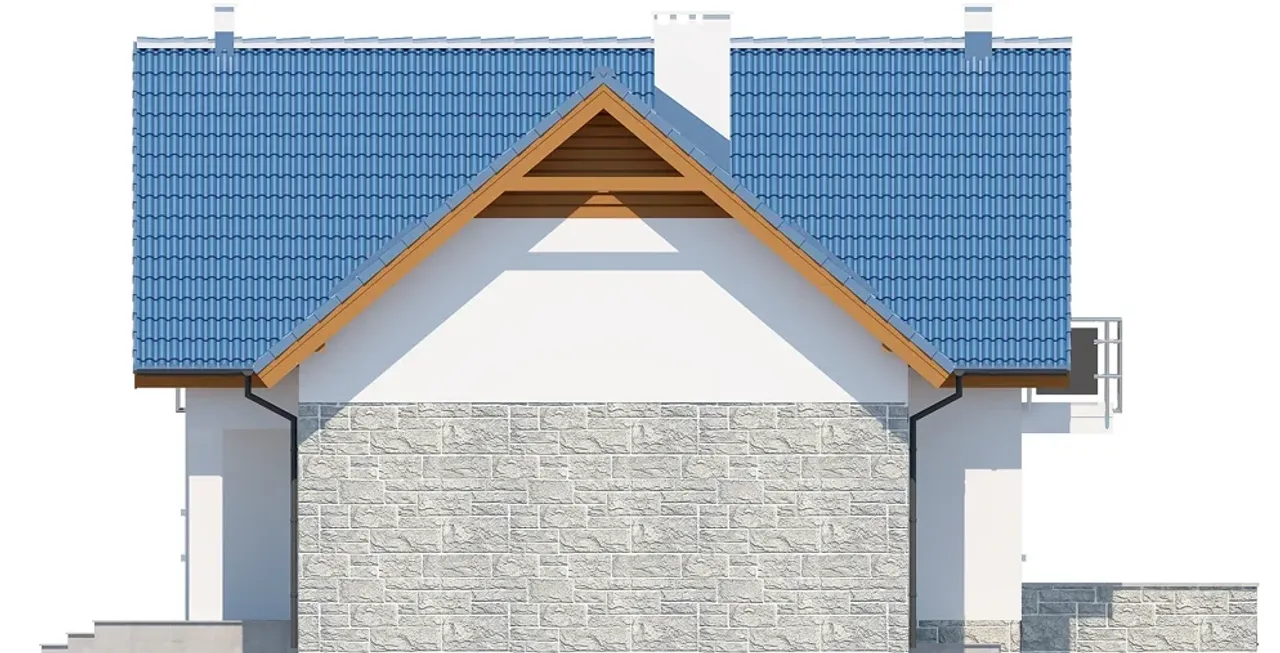

- Elewacje
- Rzuty kondygnacji
- Rzut dachu
- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

wnętrza

dodatki

wysyłka

kontakt

4549.00zł

Rzuty gotowego projektu domu Puk 3 G2

1. Powierzchnia	81,35 m²
2. Wiatrołap	7,09 m²
3. Hol + komunikacja	5,71 m²
4. łazienka	3,25 m²
5. Spiżarnia	1,30 m²
6. Kuchnia	10,09 m²
7. Salon + jadalnia	29,65 m²
8. Pokój / gabinet	11,99 m²
9. Kotłownia	12,27 m²
10. Garaż	34,30 m²

1. Powierzchnia	54,85 m²
2. Komunikacja	5,75 (5,75) m²
3. Pokój	12,66 (16,24) m²
4. łazienka	9,78 (12,30) m²
5. Pralnia / suszarnia	3,24 (5,82) m²
6. Pokój	11,05 (15,96) m²
7. Pokój	12,37 (15,96) m²
8. Strych / garderoba	16,25 (19,42) m²
9. Strych	24,68 (27,84) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Puk 3 G2

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Puk 3 G2

Parametry Techniczne gotowego projektu domu Puk 3 G2

Ilość pokoi 5

Pow. użytkowa 136.2 m²

Powierzchnia zabudowy 158.09 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 23.09 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Strop żelbetowy

Kubatura 948.07 m³

Rodzaj garażu przyklejony

Kalenica prostopadła do drogi

Powierzchnia dachu 247.05 m²

Rodzaj dachu dwuspadowy

Długość działki 19.67 m

Ogrzewanie gaz, paliwo stałe

Liczba łazieniek 2

Wysokość budynku 8.17 m

Przechowywanie w kuchni spiżarnia

Funkcje dodatkowe z pralnią

Kominek kominek w projekcie

Styl budynku nowoczesny

Kotłownia duża kotłownia

Szerokość budynku 16.09 m

Taras z tarasem

Kąt nachylenia dachu 40 °

Długość budynku 11.14 m

Piwnica bez podpiwniczenia

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 158.09 m²

Garaż 2 stanowiska

Szerokość działki 23.09 m

Typ domu jednorodzinny całoroczny

Kubatura 948.07 m³

Kalenica prostopadła do drogi

Rodzaj dachu dwuspadowy

Ogrzewanie gaz, paliwo stałe

Wysokość budynku 8.17 m

Funkcje dodatkowe z pralnią

Styl budynku nowoczesny

Szerokość budynku 16.09 m

Kąt nachylenia dachu 40 °

Piwnica bez podpiwniczenia

Pow. użytkowa 136.2 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Strop żelbetowy

Rodzaj garażu przyklejony

Powierzchnia dachu 247.05 m²

Długość działki 19.67 m

Liczba łazieniek 2

Przechowywanie w kuchni spiżarnia

Kominek kominek w projekcie

Kotłownia duża kotłownia

Taras z tarasem

Długość budynku 11.14 m

Koszty budowy 300-350 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu Puk 3 G2

W projekcie PUK 3 G2 zawarty jest garaż, w którym pomieszczą się dwa auta. Zaprojektowane ma do wyboru dwa rodzaje ogrzewania, gazowe lub na paliwo stałe. Posiada pralnię, spiżarnię oraz dodatkowy pokój, który można przeznaczyć na np. pokój gościnny.

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego.; Ściany wewnętrzne: z betonu komórkowego jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: żelbetowy – wylewany.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?
