96.5 m²
parterowy+poddasze
bez garażu
murowany
Projekt dostępny od ręki
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

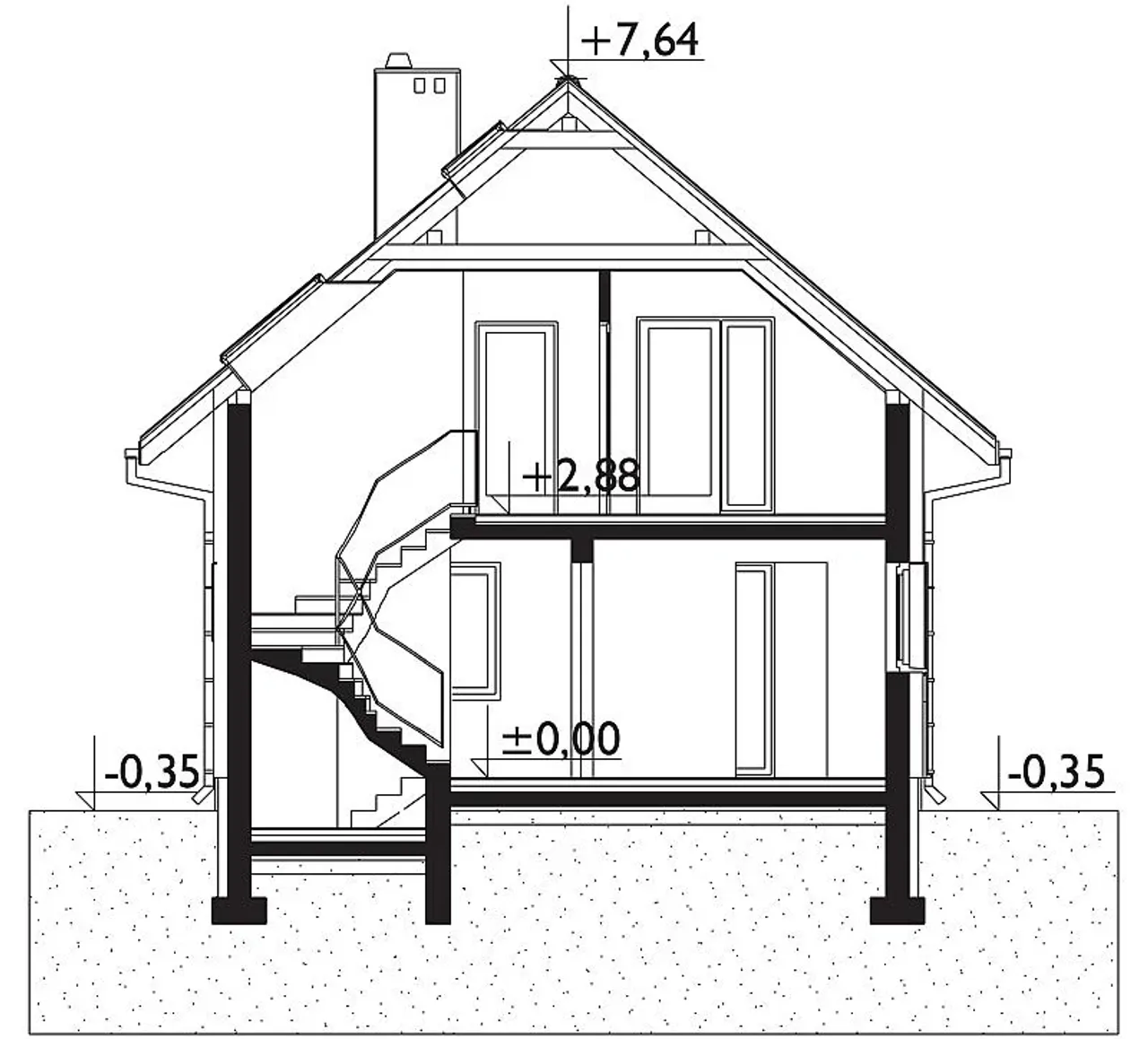

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków
Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania
Projekt techniczny zawiera:
- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej
- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

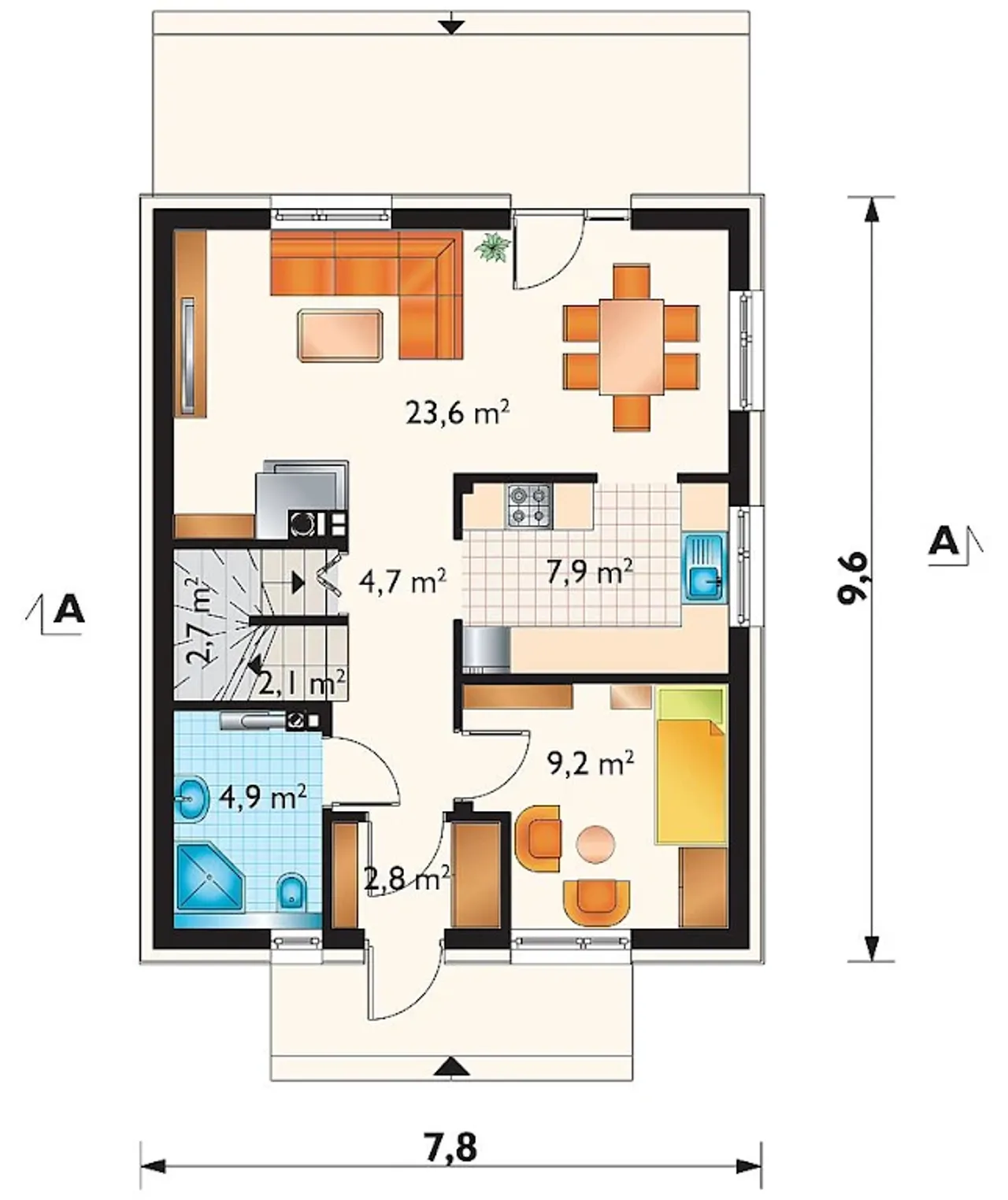

| 1. Hol | 4,70 m² |
| 2. Klatka schodowa | 2,10 m² |
| 3. Kuchnia | 7,90 m² |
| 4. łazienka | 4,90 m² |
| 5. Pokój | 9,20 m² |
| 6. Pokój dzienny | 23,60 m² |
| 7. Schowek | 2,70 m² |
| 8. Sień | 2,80 m² |

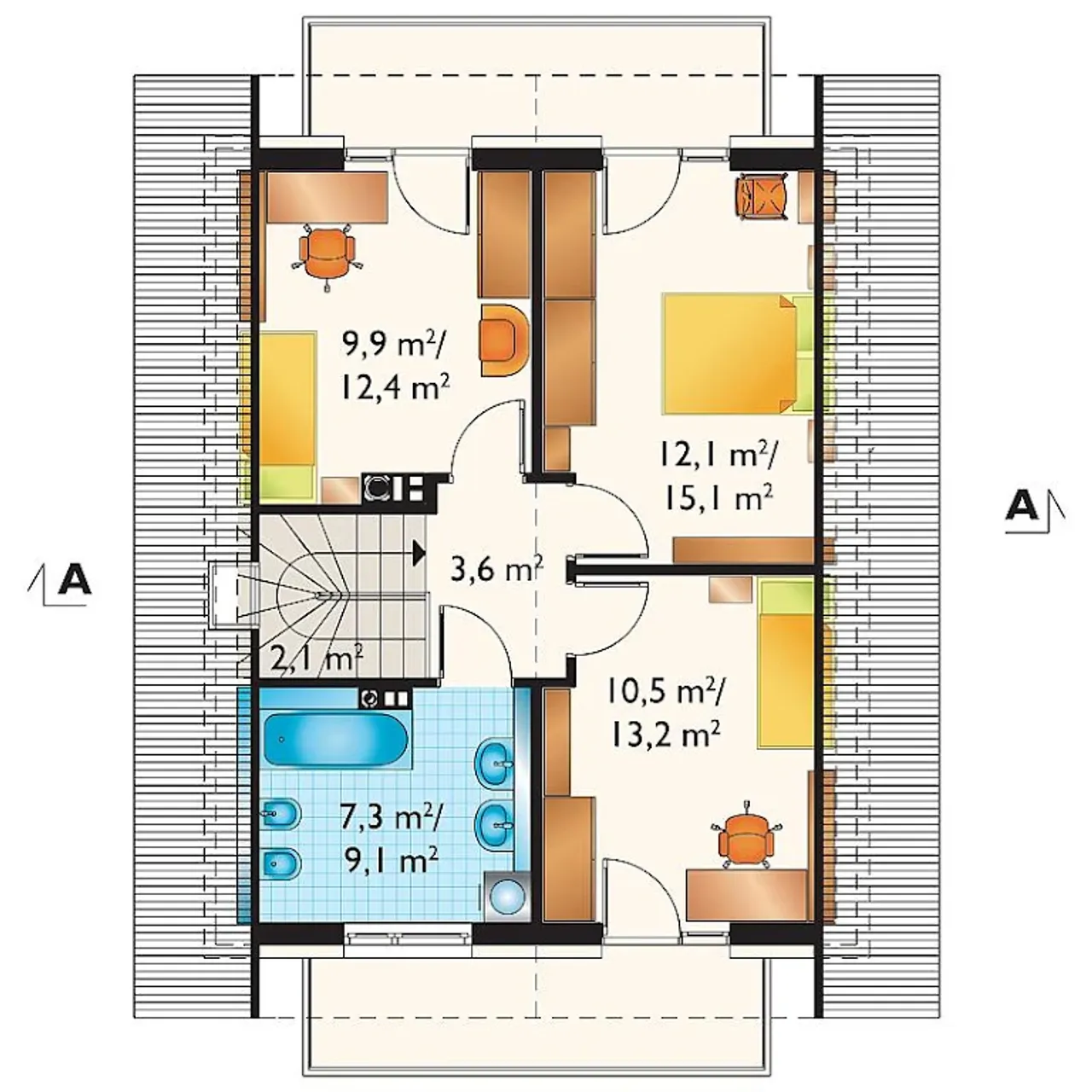

| 1. Klatka schodowa | 2,10 (2,10) m² |
| 2. łazienka | 7,30 (9,10) m² |
| 3. Pokój | 9,90 (12,40) m² |
| 4. Pokój | 10,50 (13,20) m² |
| 5. Przedpokój | 3,60 (3,60) m² |
| 6. Sypialnia | 12,10 (15,10) m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Promyk
| Ilość pokoi 5 |
| Pow. użytkowa 96.5 m² |
| Powierzchnia zabudowy 74 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia murowany |

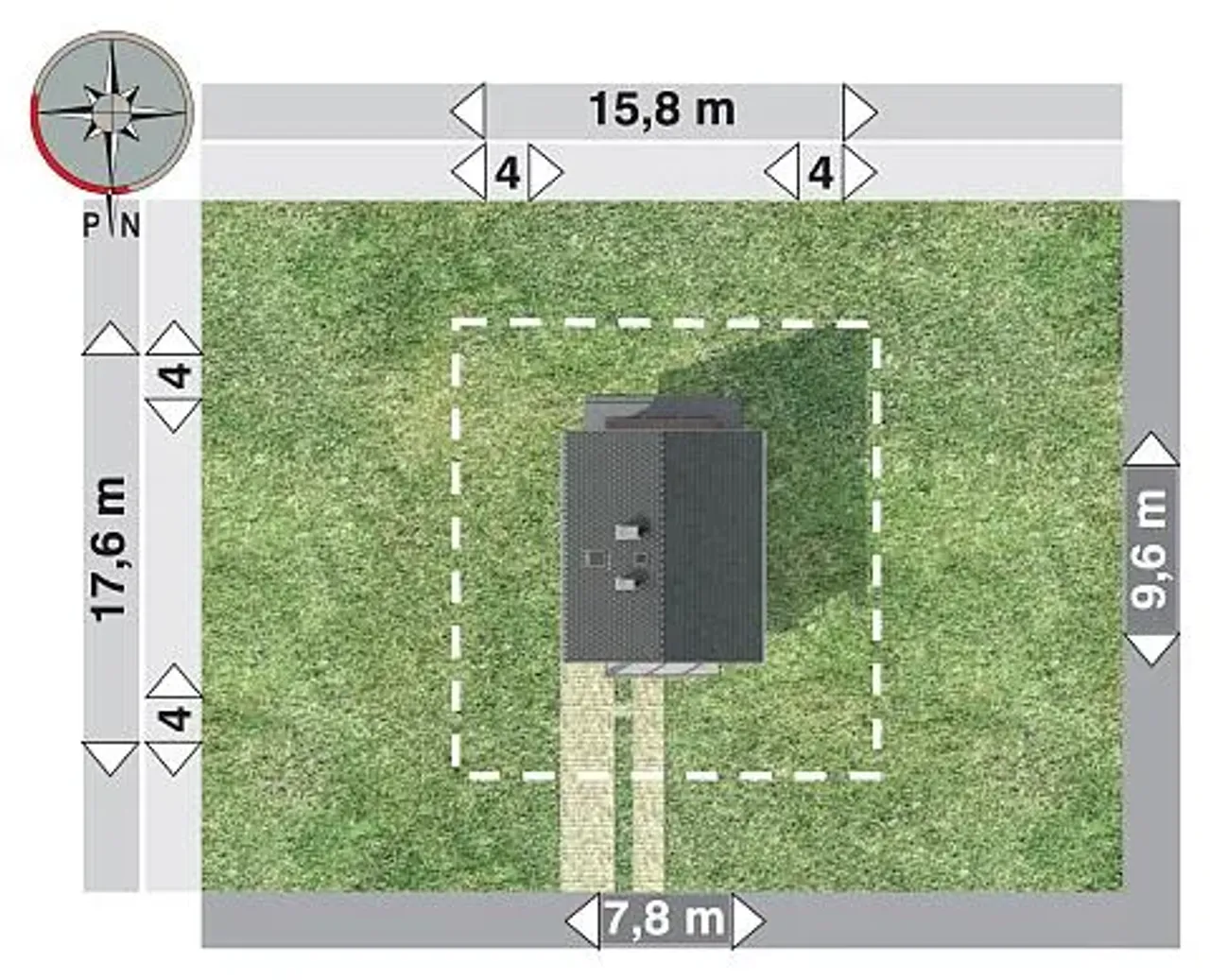

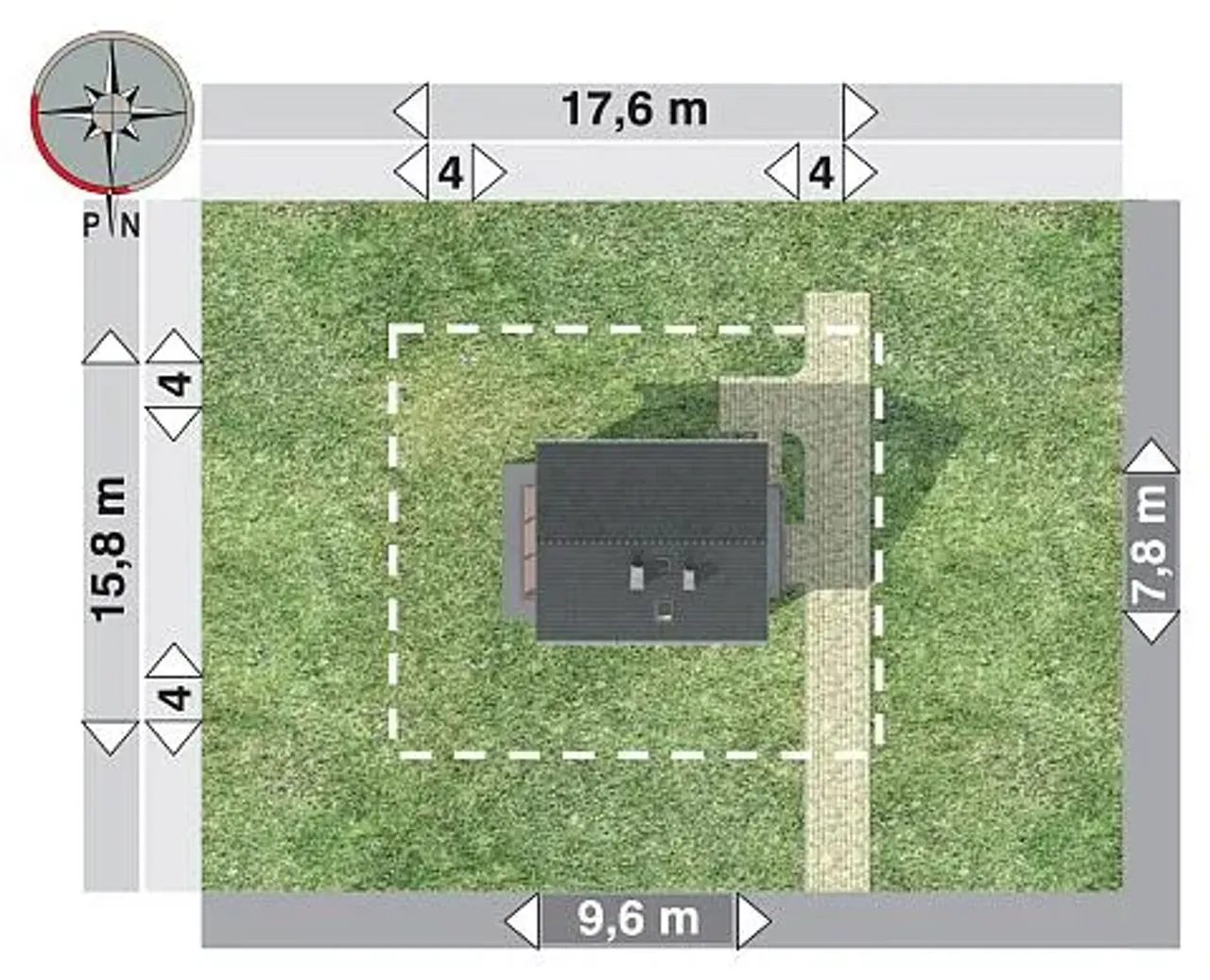

| Szerokość działki 15.8 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Styl budynku nowoczesny |
| Liczba łazieniek 2 |
| Kalenica prostopadła do drogi |
| Szerokość budynku 7.8 m |
| Kominek kominek w projekcie |
| Kąt nachylenia dachu 40 ° |
| Długość budynku 9.6 m |
| Piwnica bez podpiwniczenia |
| Kubatura 470 m³ |
| Rodzaj dachu dwuspadowy |
| Powierzchnia dachu 131.1 m² |
| Długość działki 17.6 m |
| Wysokość budynku 8 m |
| Bryła budynku prosta bryła |
| Strop żelbetowy |
| Koszty budowy tylko z kosztorysem, 200-250 tys. |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 74 m² |
| Garaż bez garażu |
| Szerokość działki 15.8 m |
| Typ domu jednorodzinny całoroczny |
| Liczba łazieniek 2 |
| Szerokość budynku 7.8 m |
| Kąt nachylenia dachu 40 ° |
| Piwnica bez podpiwniczenia |
| Rodzaj dachu dwuspadowy |
| Długość działki 17.6 m |
| Bryła budynku prosta bryła |
| Koszty budowy tylko z kosztorysem, 200-250 tys. |
| Pow. użytkowa 96.5 m² |
| Kondygnacje parterowy+poddasze |
| Technologia murowany |
| Obiekt dom |
| Styl budynku nowoczesny |
| Kalenica prostopadła do drogi |
| Kominek kominek w projekcie |
| Długość budynku 9.6 m |
| Kubatura 470 m³ |
| Powierzchnia dachu 131.1 m² |
| Wysokość budynku 8 m |
| Strop żelbetowy |
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
