138.2 m²
piętrowy
2 stanowiska
murowany
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

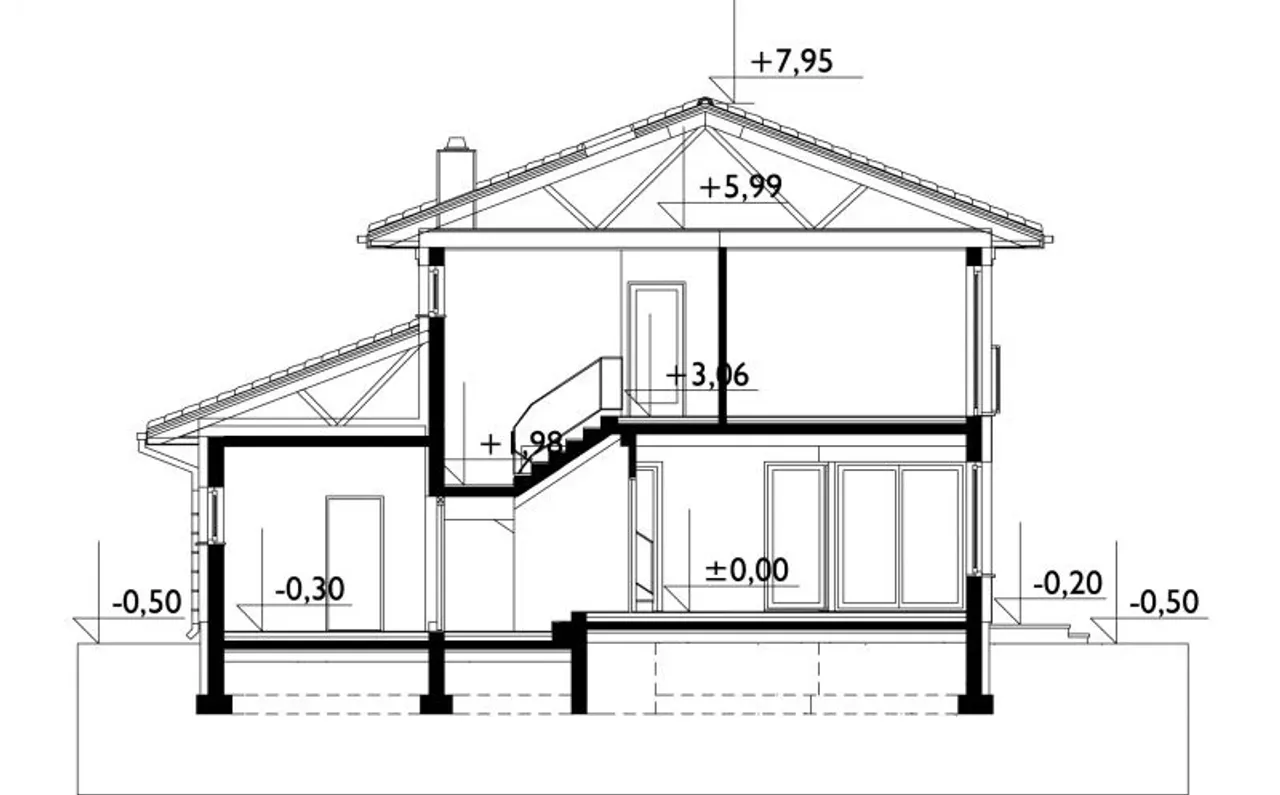

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków
Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania
Projekt techniczny zawiera:
- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej
- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

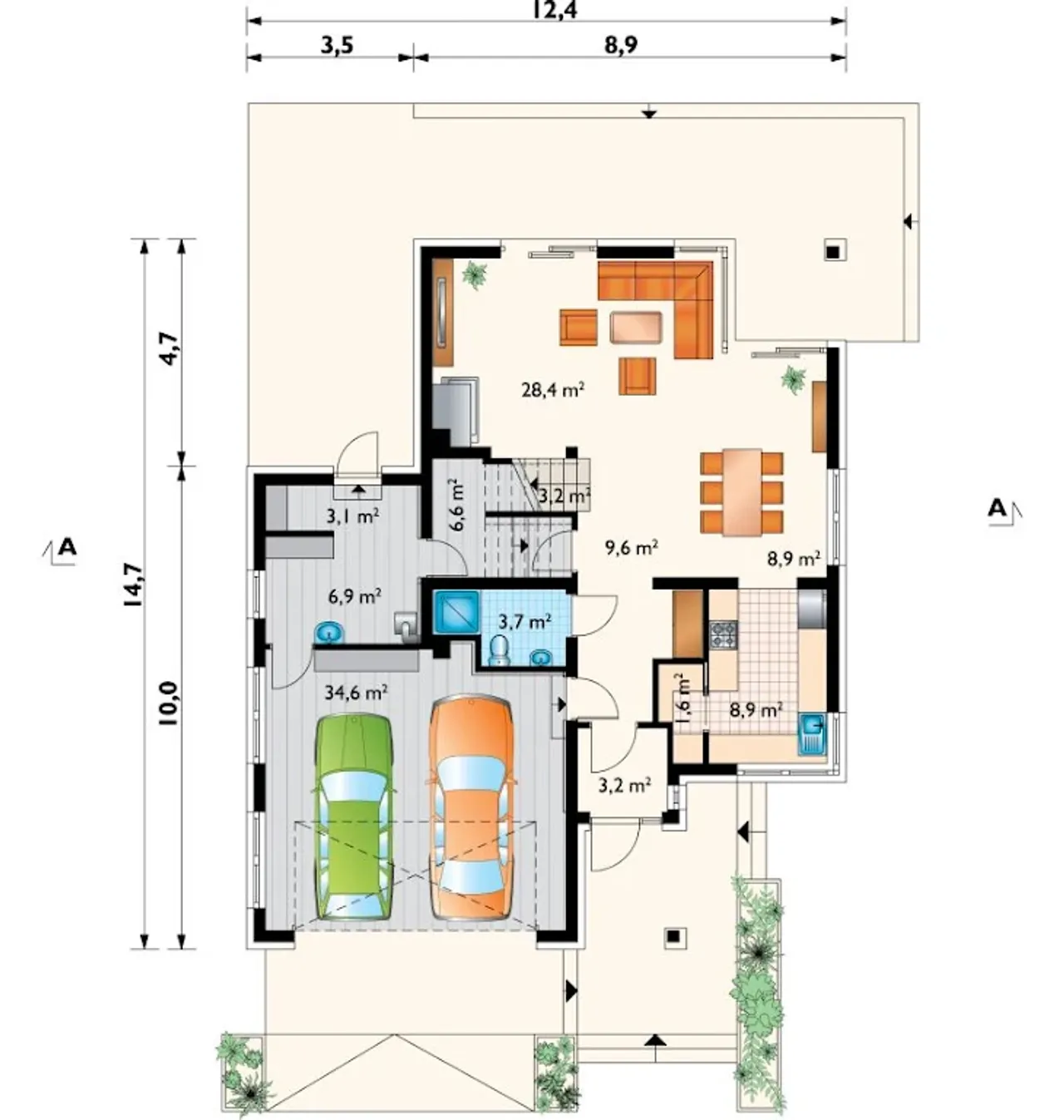

| 1. Garaż | 34,60 m² |
| 2. Hol | 9,60 m² |
| 3. Jadalnia | 8,90 m² |
| 4. Klatka schodowa | 3,20 m² |
| 5. Kotłownia | 6,90 m² |
| 6. Kuchnia | 8,90 m² |
| 7. Pokój dzienny | 28,40 m² |
| 8. Pomieszczenie gospodarcze | 3,10 m² |
| 9. Schowek | 6,60 m² |
| 10. Sień | 3,20 m² |
| 11. Spiżarka | 1,60 m² |
| 12. Wc | 3,70 m² |

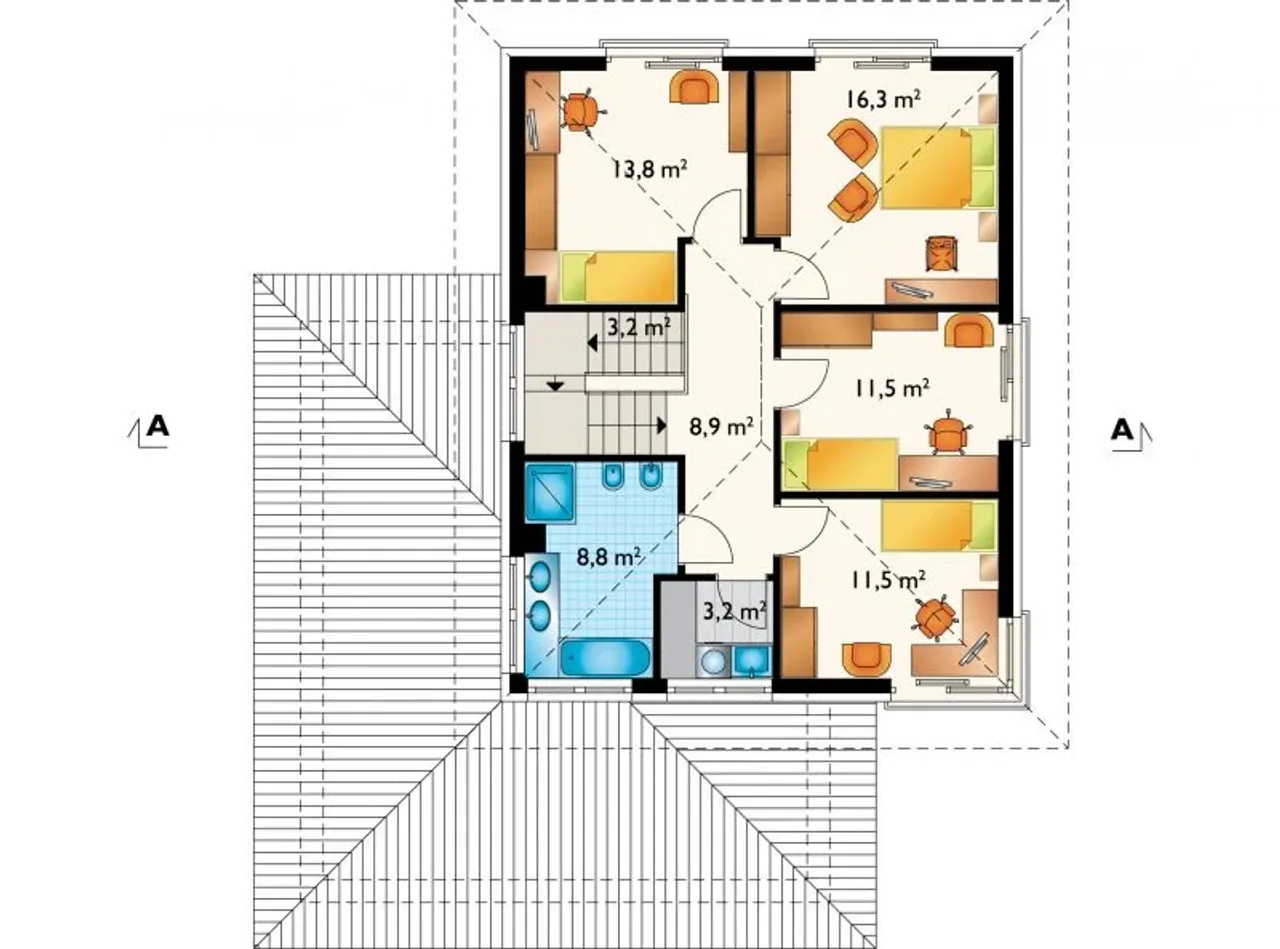

| 1. Klatka schodowa | 3,20 m² |
| 2. łazienka | 8,80 m² |
| 3. Pokój | 11,50 m² |
| 4. Pokój | 13,80 m² |
| 5. Pokój | 16,30 m² |
| 6. Pokój | 11,50 m² |
| 7. Pralnia | 3,20 m² |
| 8. Przedpokój | 8,90 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Piryt G2
| Pow. użytkowa 138.2 m² |
| Ilość pokoi 5 |
| Powierzchnia zabudowy 149.3 m² |
| Kondygnacje piętrowy |
| Garaż 2 stanowiska |
| Technologia murowany |

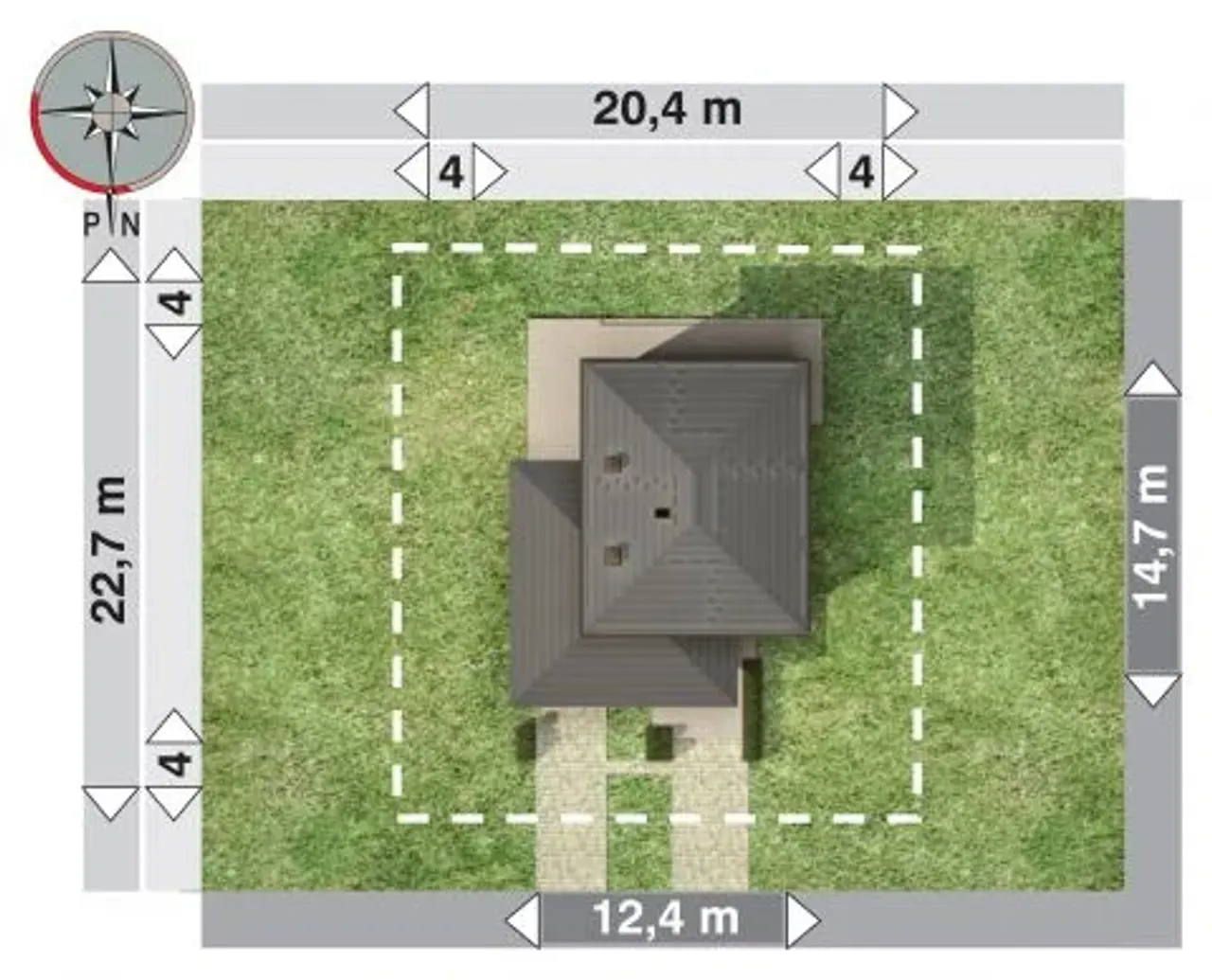

| Szerokość działki 20.4 m |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Powierzchnia dachu 242.3 m² |
| Długość działki 22.7 m |
| Styl budynku nowoczesny |
| Liczba łazieniek 2 |
| Kalenica prostopadła do drogi |
| Kominek kominek w projekcie |
| Kąt nachylenia dachu 21 ° |
| Funkcje dodatkowe z pralnią |
| Szerokość budynku 12.4 m |
| Rodzaj garażu z przodu |
| Kotłownia duża kotłownia |
| Długość budynku 14.7 m |
| Rodzaj dachu wielospadowy |
| Piwnica bez podpiwniczenia |
| Kubatura 894.6 m³ |
| Przechowywanie w kuchni spiżarnia |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
| Pow. użytkowa 138.2 m² |
| Powierzchnia zabudowy 149.3 m² |
| Garaż 2 stanowiska |
| Szerokość działki 20.4 m |
| Typ domu jednorodzinny całoroczny |
| Długość działki 22.7 m |
| Liczba łazieniek 2 |
| Kominek kominek w projekcie |
| Funkcje dodatkowe z pralnią |
| Rodzaj garażu z przodu |
| Długość budynku 14.7 m |
| Piwnica bez podpiwniczenia |
| Przechowywanie w kuchni spiżarnia |
| Ilość pokoi 5 |
| Kondygnacje piętrowy |
| Technologia murowany |
| Obiekt dom |
| Powierzchnia dachu 242.3 m² |
| Styl budynku nowoczesny |
| Kalenica prostopadła do drogi |
| Kąt nachylenia dachu 21 ° |
| Szerokość budynku 12.4 m |
| Kotłownia duża kotłownia |
| Rodzaj dachu wielospadowy |
| Kubatura 894.6 m³ |
| Koszty budowy 350-400 tys., tylko z kosztorysem |
Kupując projekt w technologii murowanej powinieneś budować dom murowany. Zupełna zmiana technologii na szkieletową wymaga przeprojektowania całego budynku ( zmieniają się obciążenia, fundamenty, konstrukcja dachu). Wydamy zgodę na takie przeprojektowanie jednak wiążę się to z dużymi kosztami. Istnieją firmy wykonawcze, które podejmują się zmiany technologii budowy bezpłatnie przy skorzystaniu z ich usług wykonawczych. Zdarza się, że pracownia architektoniczna przygotowuje warianty konkretnego projektu przewidując także inne technologie. Prosimy o sprawdzenie czy istnieje poszukiwana wersja projektu, w zakładce - warianty projektu.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl
Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
[Archeton] Dodatkowy egzemplarz projektu (350 zł)
[Archeton] Kosztorys wersja elektroniczna (450 zł)
[Archeton] Kosztorys wersja drukowana (260 zł)
[Archeton] Dodatkowy egzemplarz projektu (550 zł)
[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)
[Archeton] Paliwo stałe + charakterysytka (500 zł)
[Archeton] Architektura w pdf (0 zł)
[Planz] Tablica budowlana (0 zł)
[Planz] Dziennik budowy (0 zł)
[Planz] Wiertarka udarowa (0 zł)
[Planz] Zgoda na zmiany w projekcie (0 zł)
[Planz] Projekty architektury ogrodowej (0 zł)
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)
bezpłatnie (0zł)
przelew zwykły / PayNow
przy odbiorze
2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
164 m² murowany 2 stanowiska piętrowy 153.6 m² murowany 2 stanowiska piętrowy 134.69 m² murowany 2 stanowiska parterowy 130.5 m² murowany 2 stanowiska parterowy Projekt Domu Piryt G2 prezentuje się naprawdę atrakcyjnie! Podoba mi się otwarta, przestronna przestrzeń, jaką oferuje. To na pewno coś, co warto rozważyć podczas poszukiwania idealnego projektu.
