Gotowy projekt domu Piotruś

ID: 7792
3444 2025-05-13
  • Promocja GRATISOWA do 06.05.2025 ➞ sprawdź zasady
  • ✓ GRATIS: Wiertarka
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska


Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
Czyli w dwóch częściach zawierających:
I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

1. Opis techniczny – sporządzony w zwięzłej formie precyzujący zaprojektowane rozwiązania w zakresie architektury, konstrukcji, wewnętrznych instalacji: elektrycznej i sanitarnych.

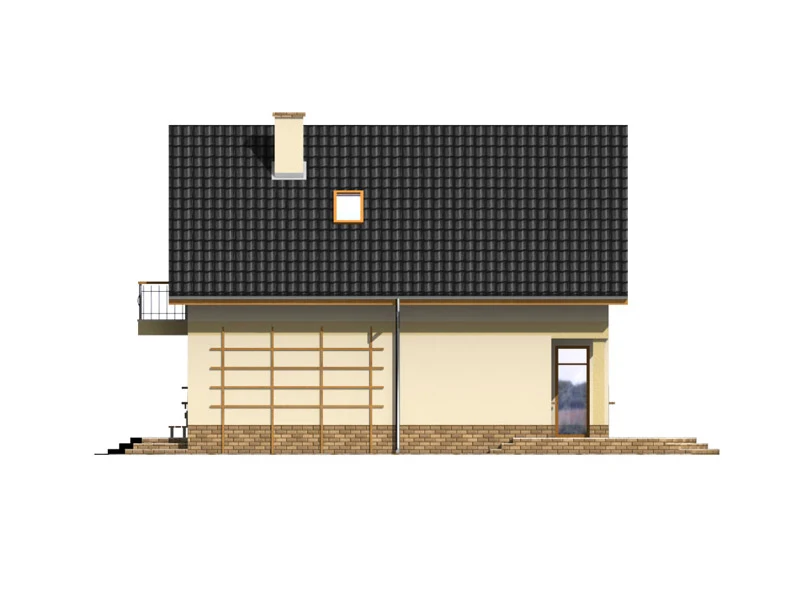

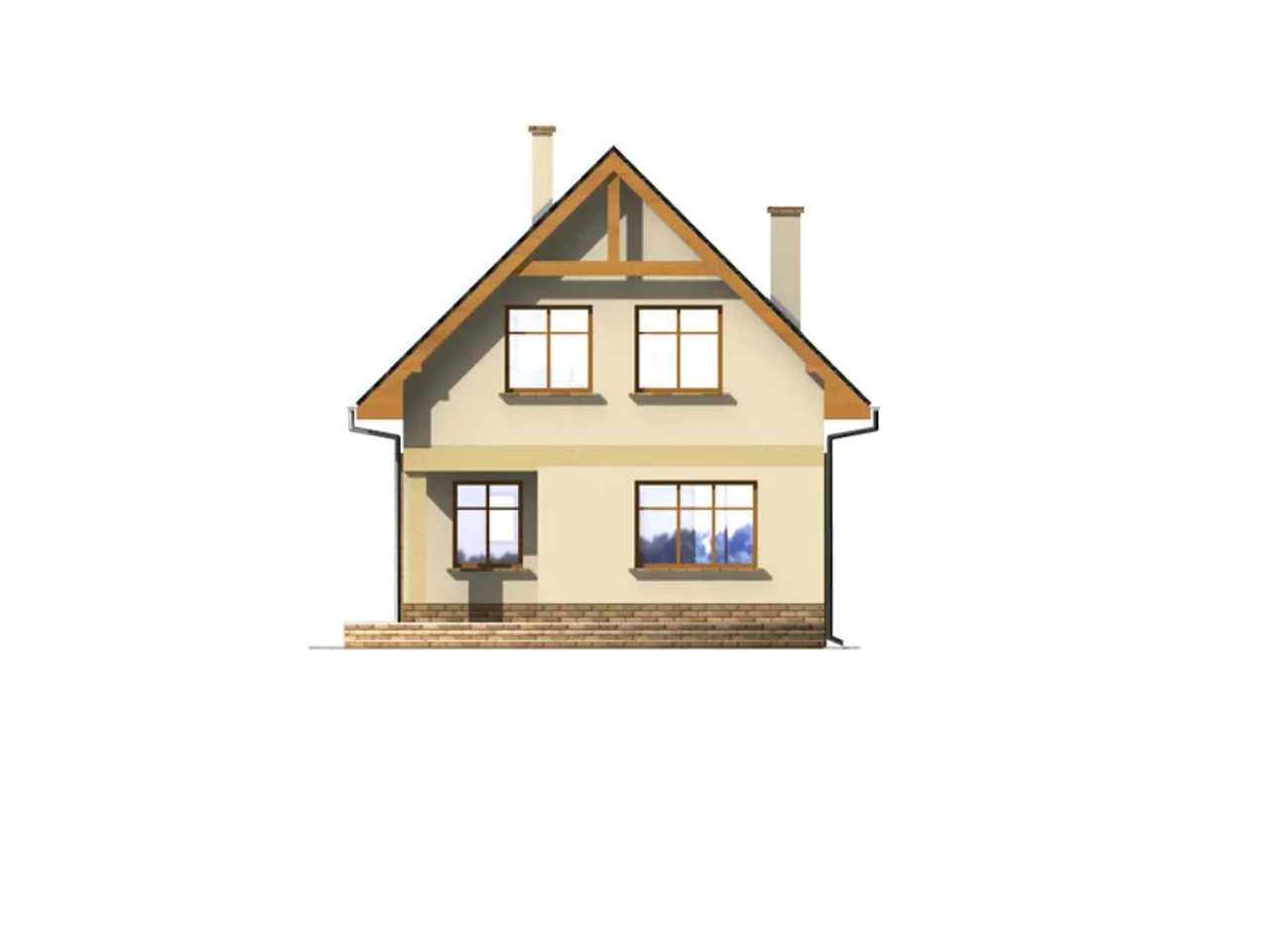

2. Elewacje – pokazujące dokładny wygląd budynku ze wszystkich czterech stron wraz z opisem proponowanych materiałów wykończeniowych.

3. Rzut parteru i pozostałych kondygnacji (w zależności od projektu) – dokładnie zwymiarowane, z podanymi powierzchniami poszczególnych pomieszczeń, rozmieszczeniem ścian, detalami rozwiązań, wyposażeniem, technologią, itp.

4. Rzut dachu – dokładnie zwymiarowany pokazujący kształt dachu i jego kąt nachylenia ,rozmieszczenie okien połaciowych, lukarn oraz rur spustowych.

5. Przekroje – dokładnie wykonane i zwymiarowane pokazują sposób rozwiązania strategicznych części budynku, warstwy ścian, posadzek i dachu, wieńce, okapy, detale itp .

6. Zestawienia stolarki – wykaz i wymiary okien i drzwi zastosowanych w projekcie.

7. Rzut fundamentów – z pokazaniem niezbędnych detali ław i stóp fundamentowych .

8. Rzut stropów – przedstawiający zwymiarowany układ stropów, rozmieszczenie i rozstawy belek stropowych, detale wieńców itp.

9. Rzut więźby dachowej – z dokładnie określonym układem elementów konstrukcyjnych dachu, ich przekrojami, rozstawem, sposobami łączenia.

10. Rysunki Instalacji wewnętrznych – pokazujące rozmieszczenie i sposób wykonania instalacji wewnątrz domu (wodnej, kanalizacyjnej, gazowej, c.o., elektrycznej).

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
Udostępnij projekt:

Rzuty gotowego projektu domu Piotruś

Piotruś
1. Powierzchnia 54,20 m²
2. Wiatrołap 4,20 m²
3. Hall 3,20 m²
4. Kuchnia 29,60 m²
5. Pokój dzienny i jadalnia 29,60 m²
6. Wc 1,20 m²
7. Kotłownia i p.gosp. 5,10 m²

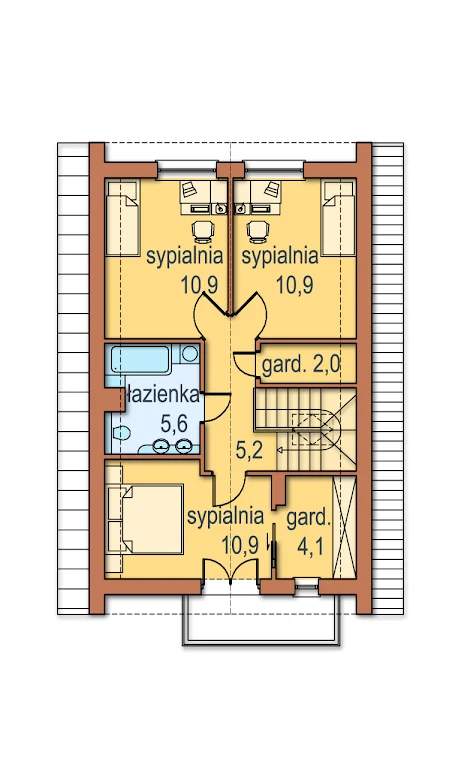

Piotruś
1. Powierzchnia 49,60 m²
2. Komunikacja 5,20 m²
3. Garderoba 4,10 m²
4. Sypialnia 10,90 m²
5. łazienka 5,60 m²
6. Sypialnia 10,90 m²
7. Sypialnia 10,90 m²
8. Garderoba 2,00 m²
Piotruś
Piotruś

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Piotruś

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Piotruś

Parametry Techniczne gotowego projektu domu Piotruś

Pow. użytkowa 103.8 m²
Powierzchnia zabudowy 75.8 m²
Kondygnacje parterowy+poddasze
Garaż bez garażu
Technologia murowany

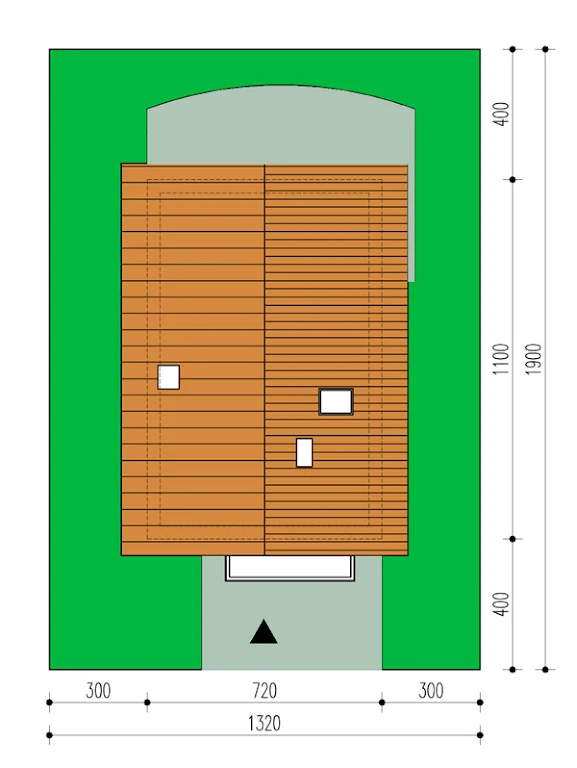

Szerokość działki 13.2 m
Obiekt dom
Typ domu jednorodzinny całoroczny
Strop gęstożebrowy
Styl budynku tradycyjny

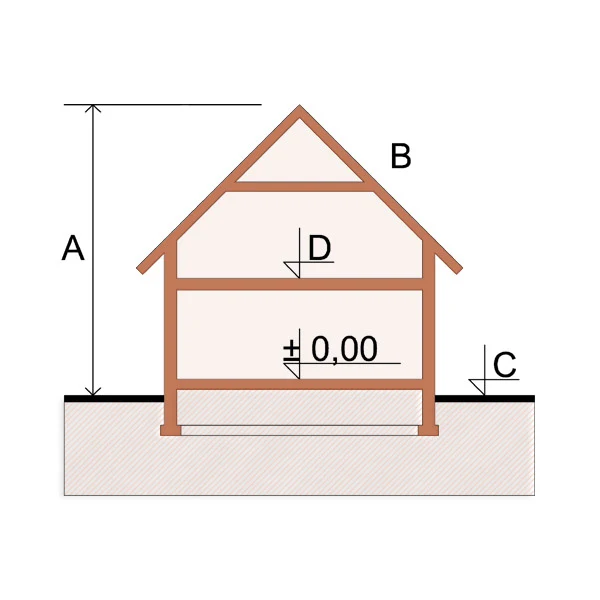

Wysokość budynku 8.65 m
Kalenica prostopadła do drogi
Długość działki 19 m
Funkcje dodatkowe z dwoma wejściami
Kąt nachylenia dachu 45 °
Rodzaj dachu dwuspadowy
Szerokość budynku 7.2 m
Kominek kominek w projekcie
Długość budynku 11 m
Piwnica bez podpiwniczenia
Kubatura 370 m³
Koszty budowy tylko z kosztorysem, 250-300 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Piotruś

Projekt domu Piotruś przedstawia niewielki, bardzo ładny dom z poddaszem o regularnej prostej bryle z dachem dwuspadowym. Tył domu zdobi taras a nad drzwiami frontowymi ładny balkon. Część dzienną domu tworzą wiatrołap, hall, duża otwarta kuchnia, salon z jadalnią i wyjściem na taras i ogród, wc i kotłownia z pomieszczeniem gospodarczym. Na poddaszu w części nocnej znajdują się trzy sypialnie, w tym jedna z własną garderobą i balkonem oraz hall i łazienka. Projekt domu Piotruś to przede wszystkim wygoda i komfort użytkowania przez domowników i gości.



Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

  • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
  • ✓ 3 x Projekt techniczny ➞ szczegóły
  • ✓ charakterystyka energetyczna (do projektów domów)
  • ✓ zgoda na zmiany w projekcie ➞ szczegóły
  • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
  • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
  • ✓ GRATIS: tablica i dziennik budowy
  • ✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Piotruś

Stan surowy zamknięty 165000 zł
powierzchnia
Stan deweloperski 259500 zł
powierzchnia

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

Dodatki do projektu Piotruś

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

Wysyłka i płatność za projekt Piotruś

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-14 dni roboczych (jeśli projekt nie wymaga aktualizacji)
