119.46 m²

parterowy

2 stanowiska

murowany

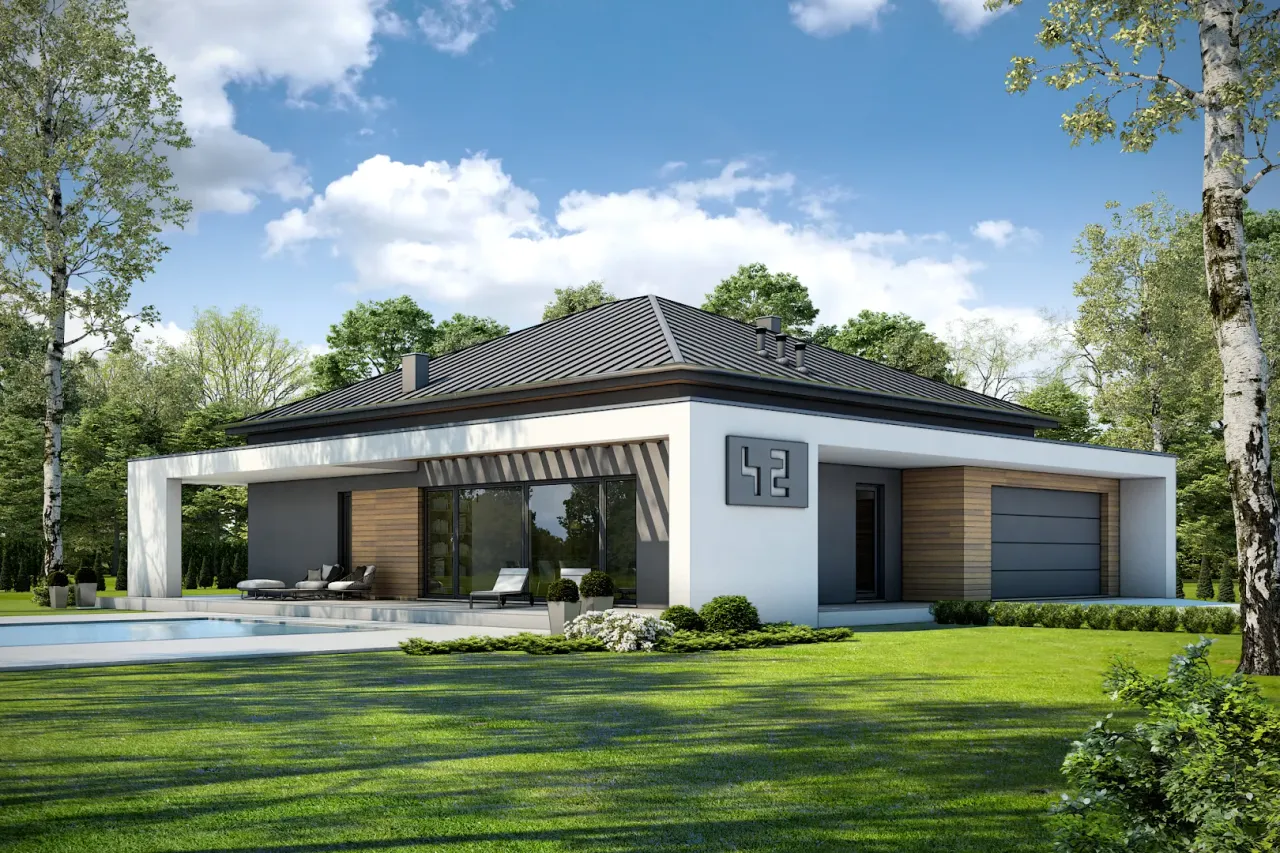

Gotowy projekt domu Otwarty D42 wariant II

ID: 29394

4599 2025-11-06

TANIEJ 300 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

4599 zł

(4899 zł brutto)

Najniższa cena z 30 dni przed obniżką: 4489 zł

4599 2025-11-06

Promocja GRATISOWA do 31.10.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska
✓ Czas na zwrot:30 dni

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

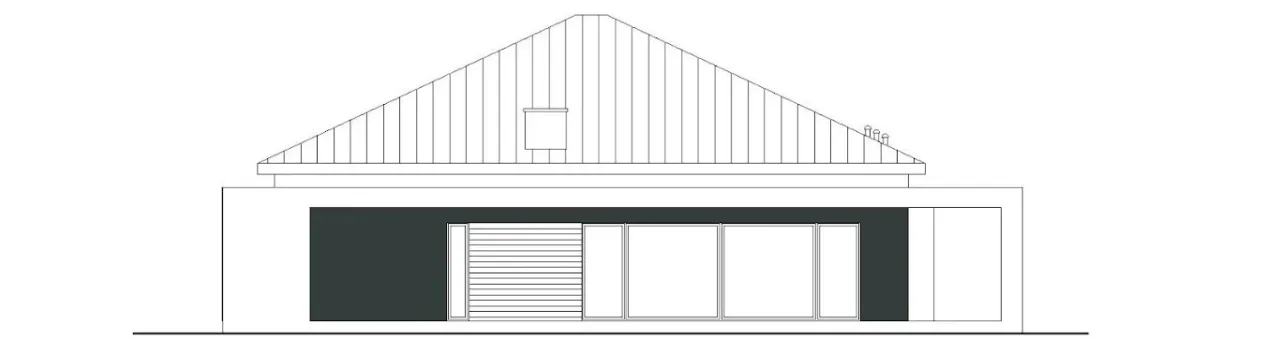

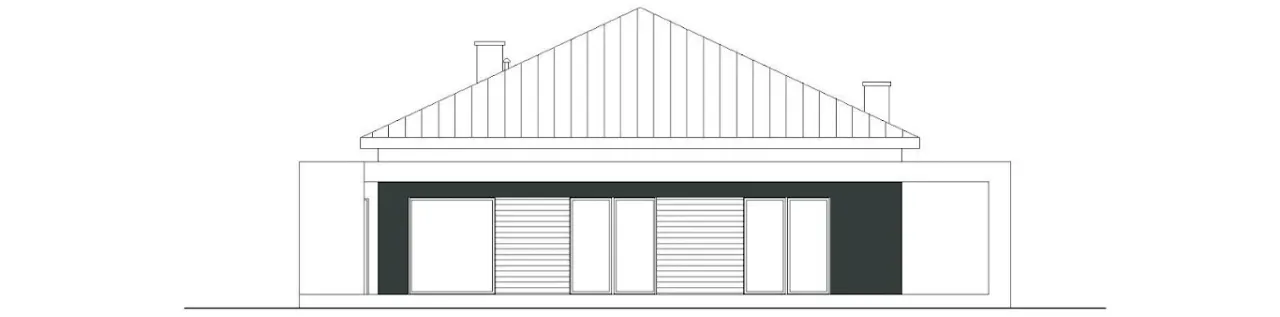

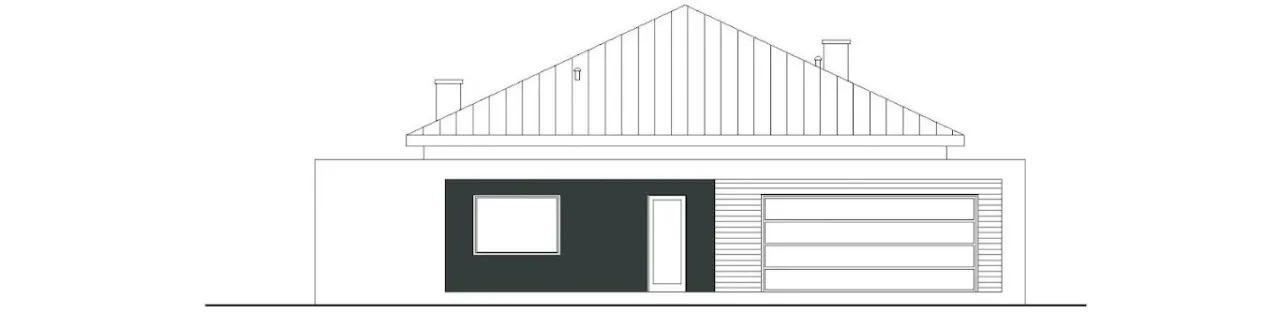

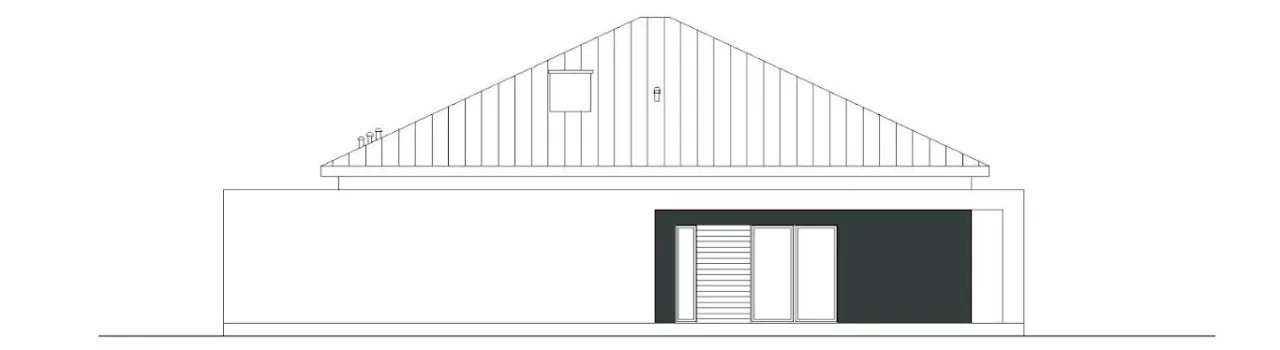

- elewacje

- rzuty wszystkich kondygnacji

- więźba wraz z zestawieniem drewna

- rzut dachu oraz zestawienie stolarki otworowej

Na rysunkach konstrukcyjnych pokazane są:

- fundamenty wraz z przekrojami szczegółowymi

- rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy

W części instalacji sanitarnych zawarte są:

- rzuty kondygnacji z poszczególnymi instalacjami oraz rozwinięcia

Projekt instalacji elektrycznych obejmuje:

- rozdzielnicę budynku

- lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

Ogrzewanie

zmiany

koszty budowy

podobne

wersje

wnętrza

dodatki

wysyłka

kontakt

4599.00zł

Rzuty gotowego projektu domu Otwarty D42 wariant II

1. Wiatrołap	6,68 m²
2. Spiżarnia	1,59 m²
3. Kuchnia	10,15 m²
4. Salon + jadalnia	31,86 m²
5. Korytarz	8,11 m²
6. łazienka	6,55 m²
7. Pokój	12,98 m²
8. Pokój	12,34 m²
9. Pokój	16,28 m²
10. łazienka	4,84 m²
11. Garderoba	8,08 m²
12. Pom. techniczne	6,65 m²
13. Garaż	38,54 m²
14. Taras	69,12 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Otwarty D42 wariant II

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Otwarty D42 wariant II

Parametry Techniczne gotowego projektu domu Otwarty D42 wariant II

Pow. użytkowa 119.46 m²

Ilość pokoi 4

Powierzchnia zabudowy 203.08 m²

Kondygnacje parterowy

Garaż 2 stanowiska

Technologia murowany

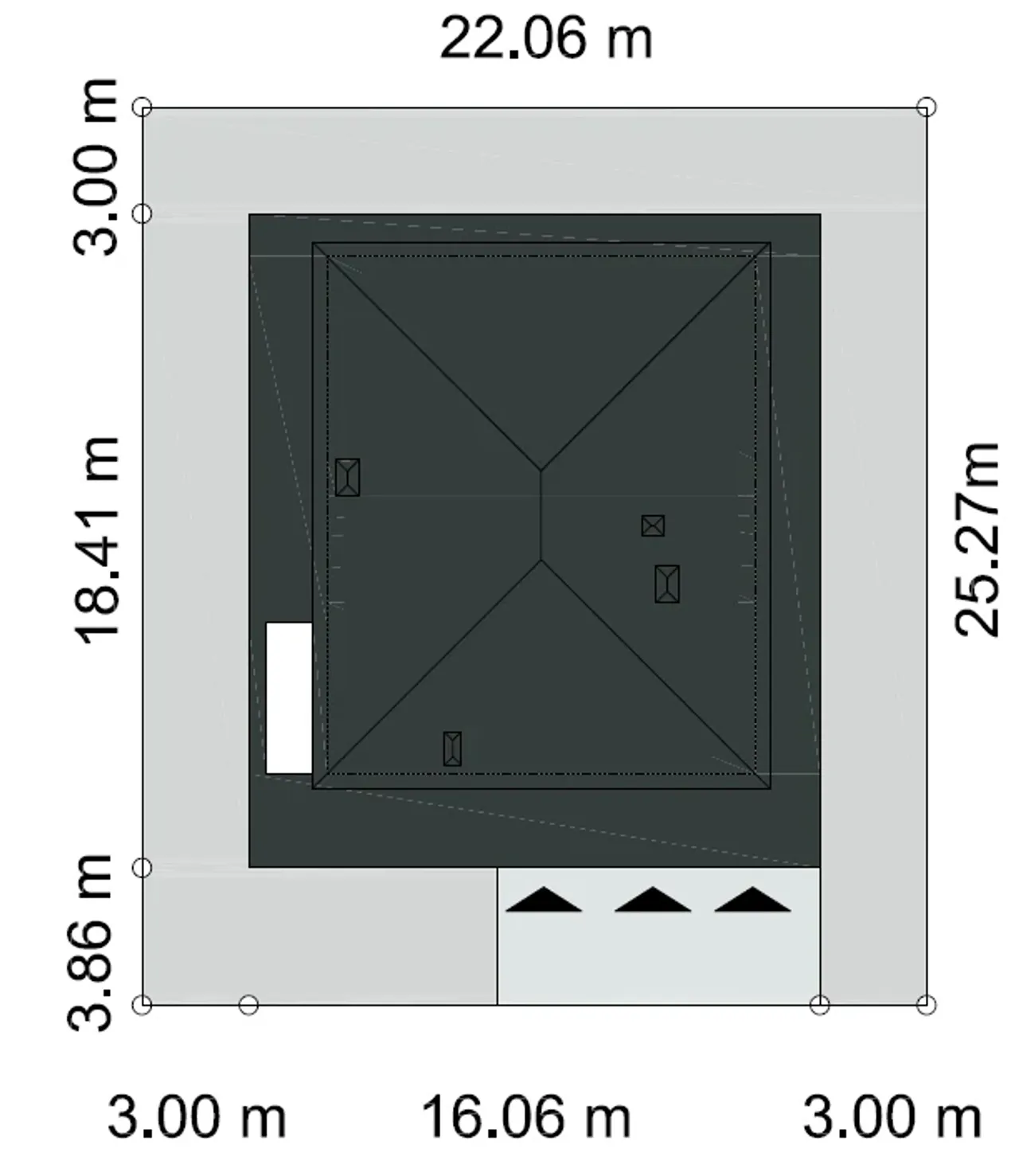

Szerokość działki 22.06 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Strop żelbetowy

Kubatura 444.06 m³

Rodzaj garażu z przodu

Kalenica prostopadła do drogi

Wysokość budynku 7.03 m

Rodzaj dachu wielospadowy

Długość działki 25.27 m

Ogrzewanie gaz, paliwo stałe

Liczba łazieniek 2

Ep 67.8

Przechowywanie w kuchni spiżarnia

Kominek kominek w projekcie

Styl budynku nowoczesny

Kotłownia duża kotłownia

Szerokość budynku 16.06 m

Taras z tarasem

Kąt nachylenia dachu 25 °

Długość budynku 18.41 m

Piwnica bez podpiwniczenia

Koszty budowy 300-350 tys., tylko z kosztorysem

Pow. użytkowa 119.46 m²

Powierzchnia zabudowy 203.08 m²

Garaż 2 stanowiska

Szerokość działki 22.06 m

Typ domu jednorodzinny całoroczny

Kubatura 444.06 m³

Kalenica prostopadła do drogi

Rodzaj dachu wielospadowy

Ogrzewanie gaz, paliwo stałe

Ep 67.8

Kominek kominek w projekcie

Kotłownia duża kotłownia

Taras z tarasem

Długość budynku 18.41 m

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 4

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Strop żelbetowy

Rodzaj garażu z przodu

Wysokość budynku 7.03 m

Długość działki 25.27 m

Liczba łazieniek 2

Przechowywanie w kuchni spiżarnia

Styl budynku nowoczesny

Szerokość budynku 16.06 m

Kąt nachylenia dachu 25 °

Piwnica bez podpiwniczenia

Energia i ogrzewanie gotowego projektu domu Otwarty D42 wariant II

Źródło ogrzewania: gaz, paliwo stałe

Możliwość dokupienia dodatku zmieniającego źródło ciepła:

- Aneks na paliwo stałe

- Powietrzna pompa ciepła

- Gruntowa pompa ciepła

Dodatek dostępny w formularzu zamówienia

Wentylacja: Grawitacyjna

Do projektu dostaniesz BONUS:

- Ogrzewanie podłogowe w całym domu lub wybranych pomieszczeniach (tzw. zimnych). Szczegóły rozwiązania ustalisz z nami telefonicznie lub mailowo.

Parametry energetyczne:

Ep: 67.8 kWh/(m²rok)

Euco: 57 kWh/(m²rok)

Wnętrza domu Otwarty D42 wariant II

Nasze prawdziwe opinie z Google

Opis projektu domu Otwarty D42 wariant II

Technologia wykonania:

Fundamenty: ławy fundamentowe żelbetowe monolityczne.
Ściany fundamentowe: bloczki betonowe.
Ściany konstrukcyjne: pustaki gazobetonowe o grubości 24 cm.
Ściany działowe: pustaki gazobetonowe o grubości 12 cm.
Stropy: żelbetowe monolityczne.
Dach: kopertowy pokryty blachą na rąbek stojący.
