118.51 m²
parterowy+poddasze
bez garażu
z bali
Możliwy dłuzszy czas realizacji
Gwarantujemy najniższą cenę
Zawartość projektu
3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.
- opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
2. Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
- rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

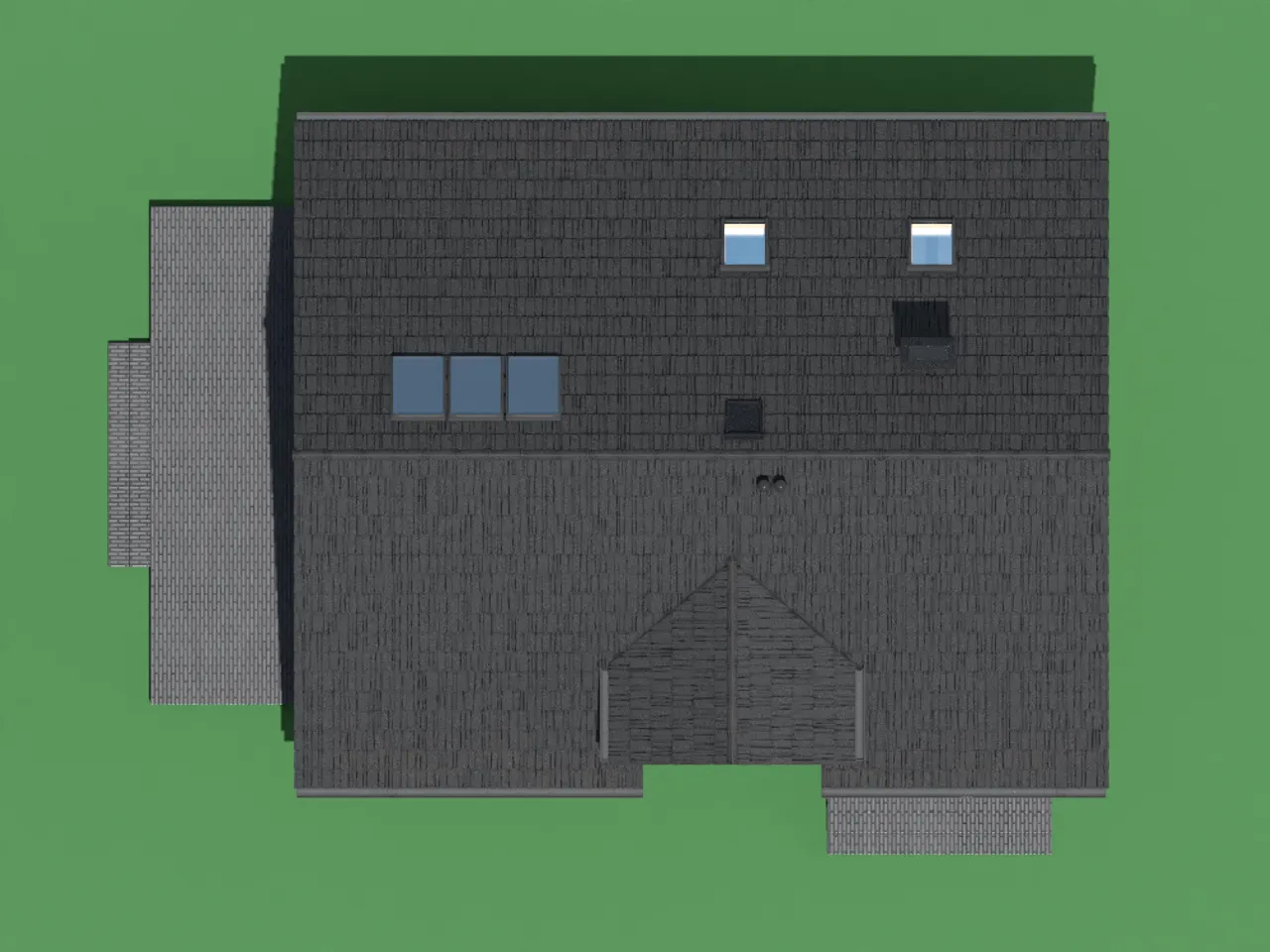

- rzutu dachu

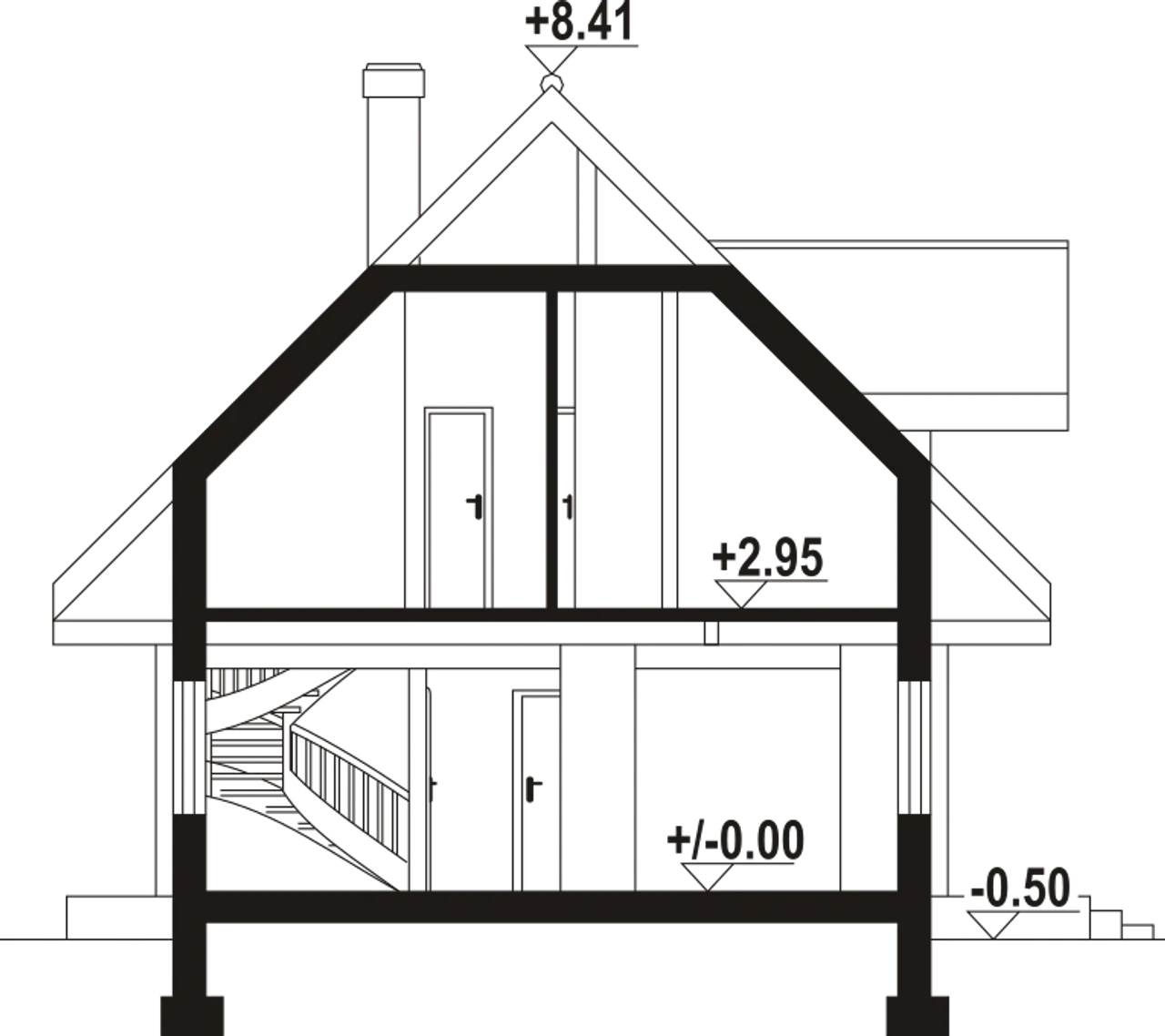

- przekroi poprzecznych i ewentualnie podłużnych

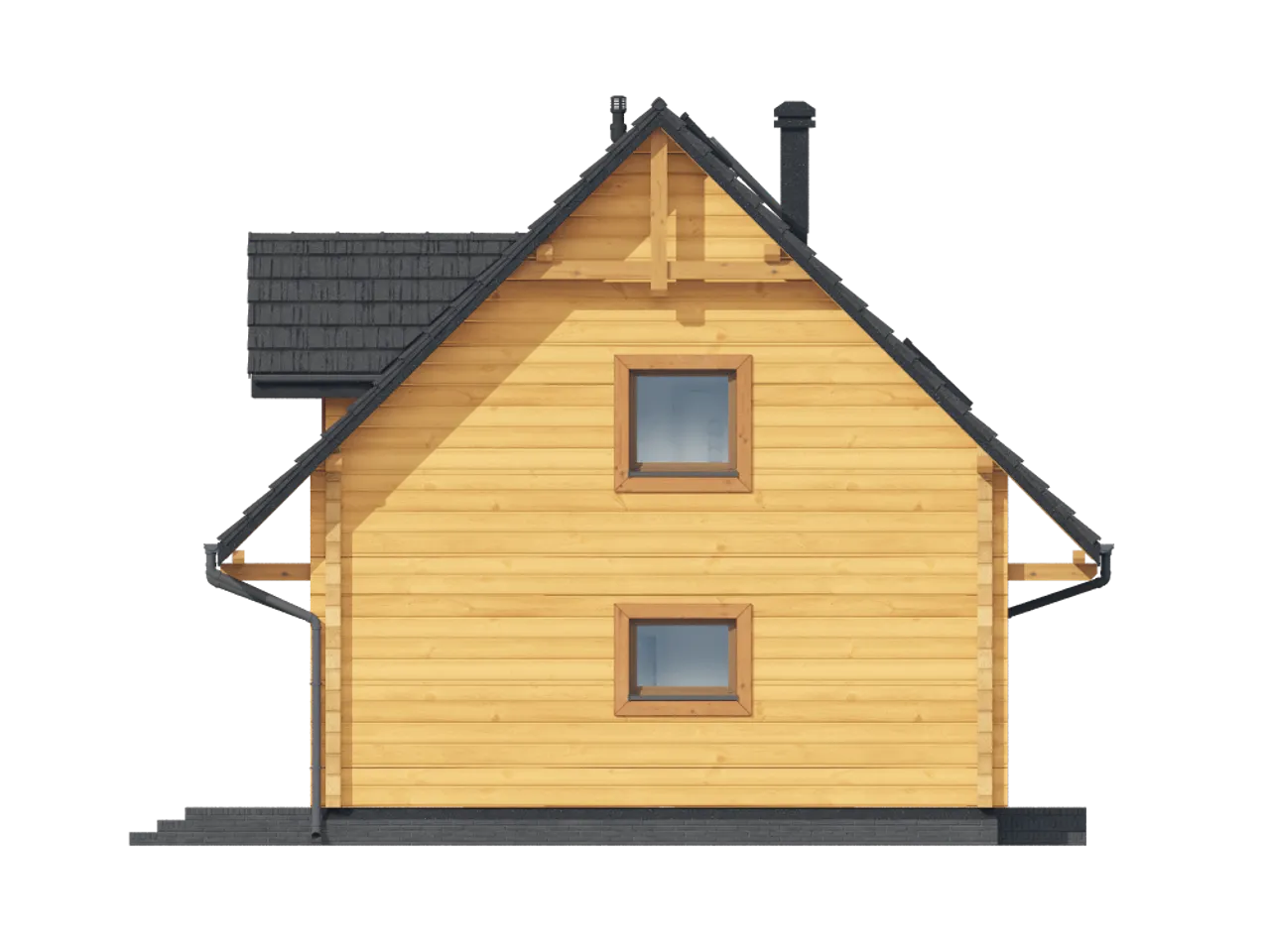

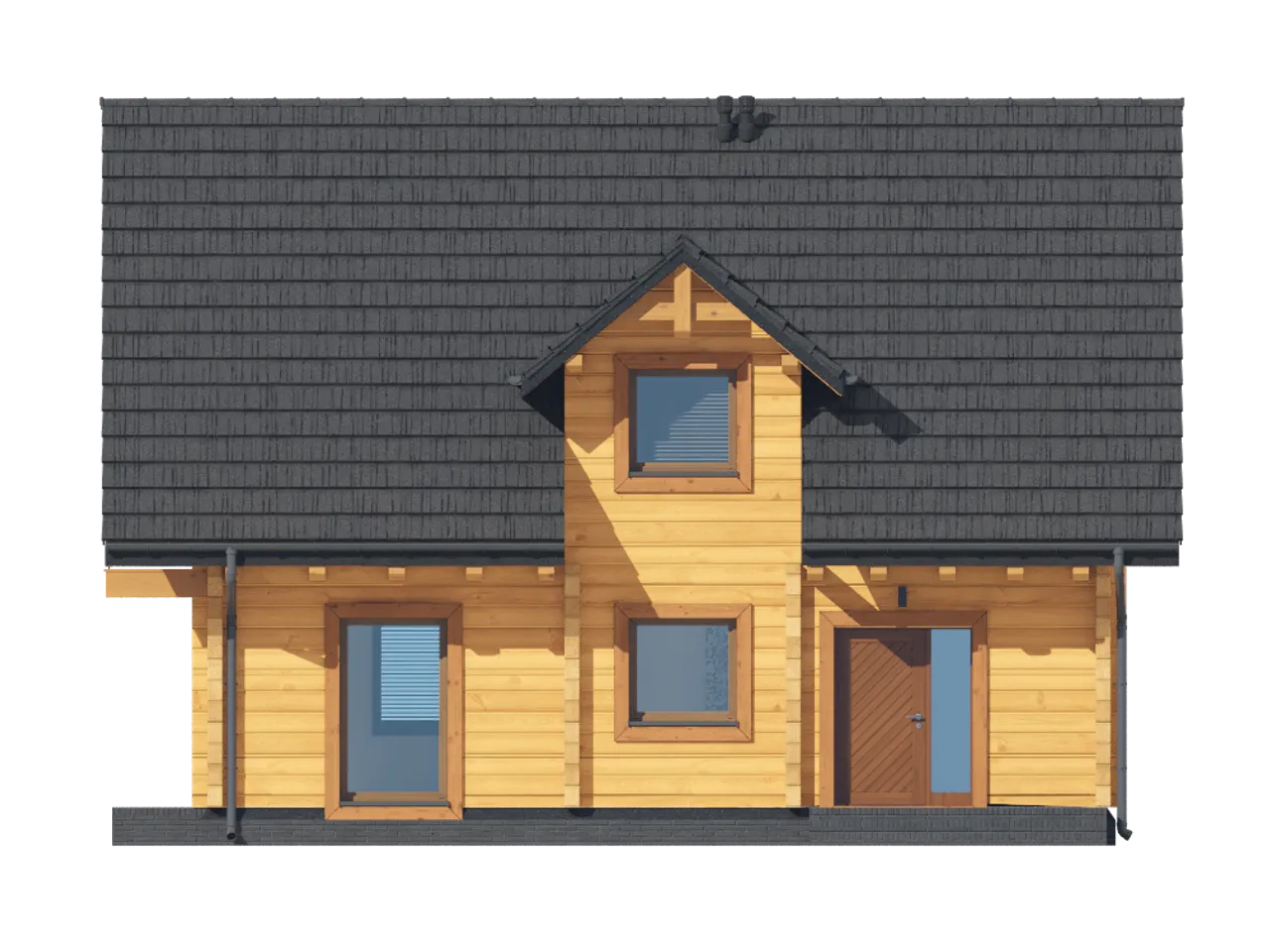

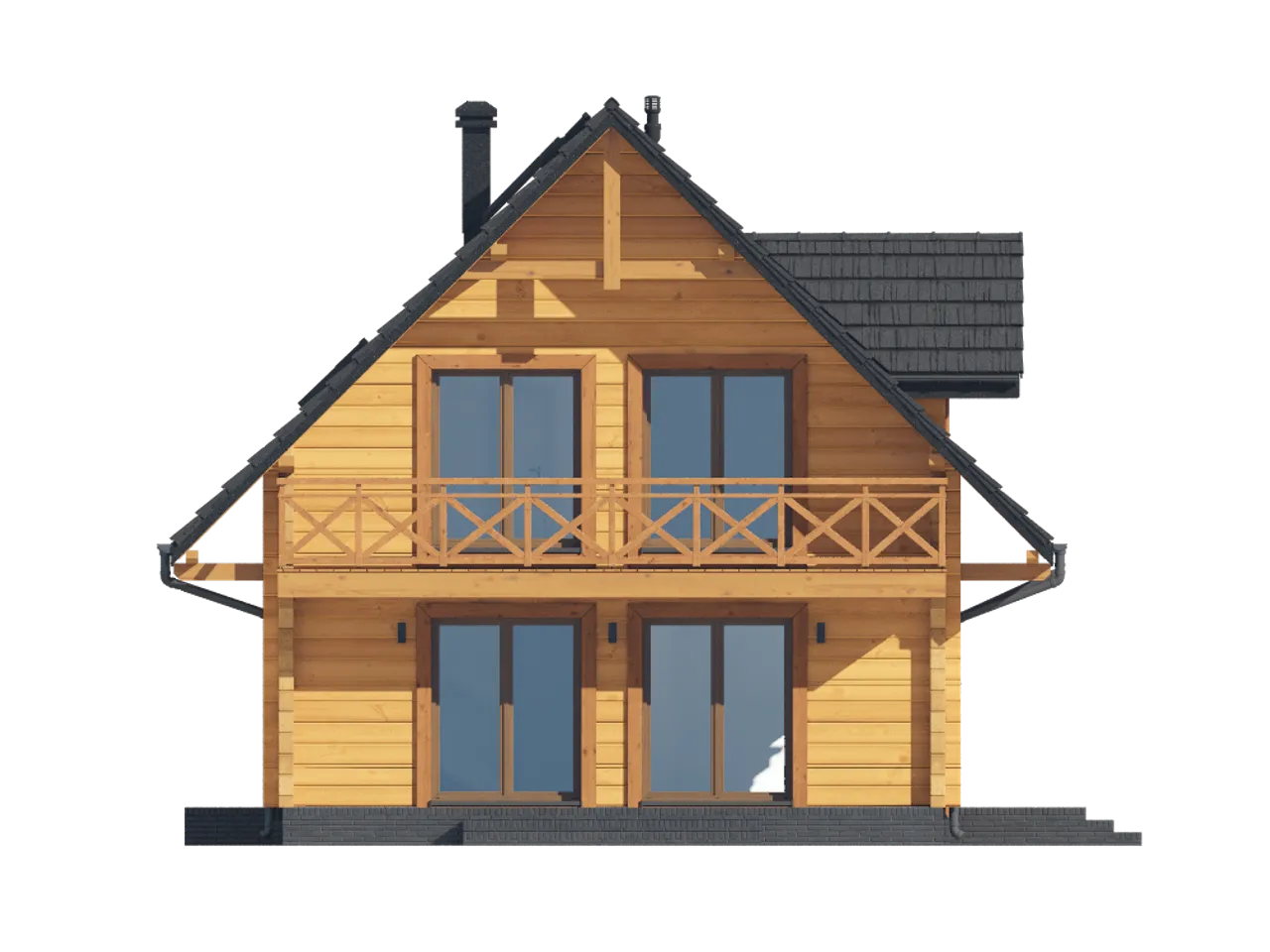

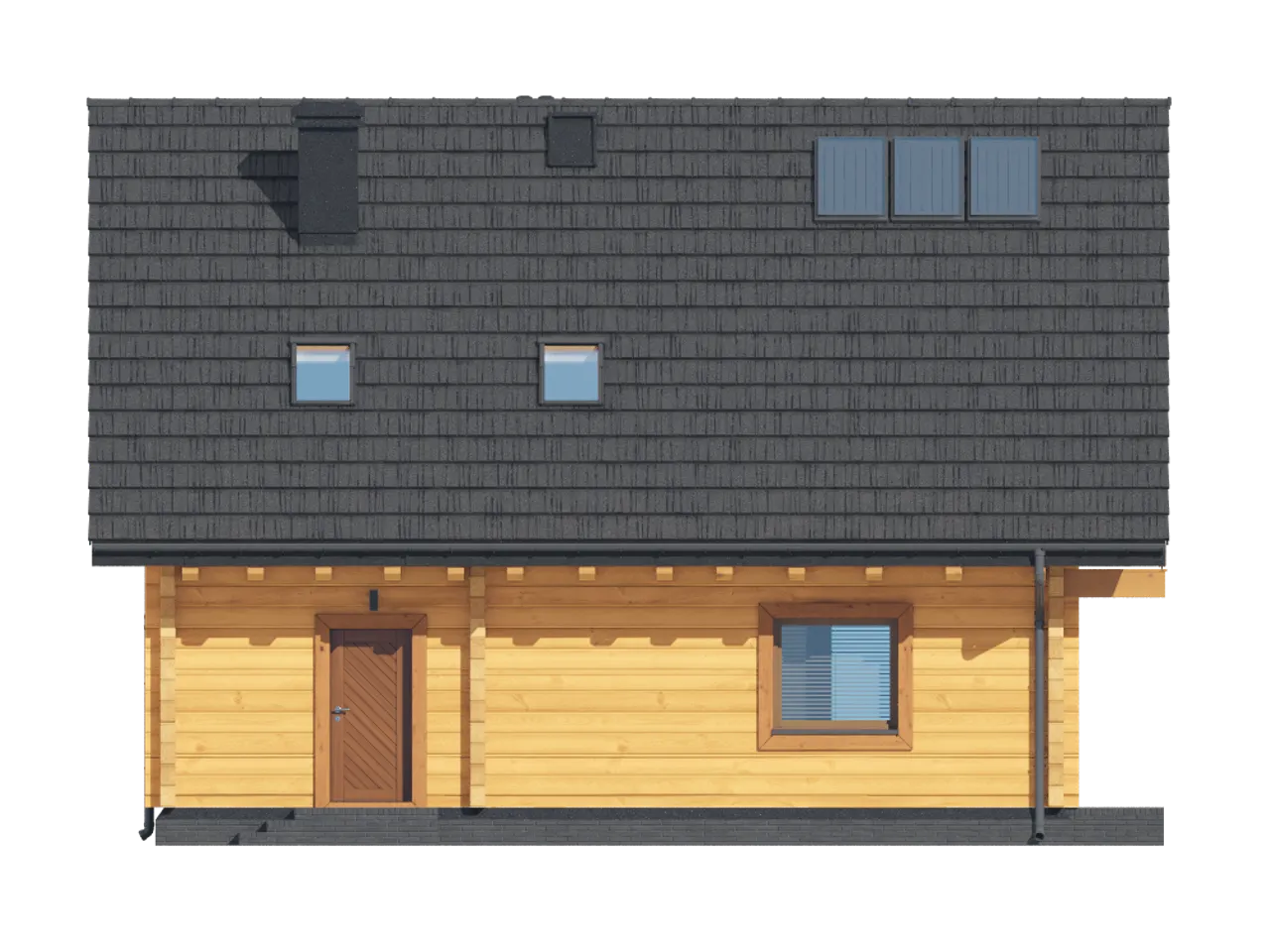

- elewacji
- zestawienia stolarki okiennej i drzwiowej
W części technicznej znajdują się:
- projekt konstrukcji
- projekt instalacji wodno-kanalizacyjnej
- projekt instalacji centralnego ogrzewania
- projekt instalacji gazowej (jeżeli występuje)
- projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączona jest projektowana charakterystyka energetyczna.

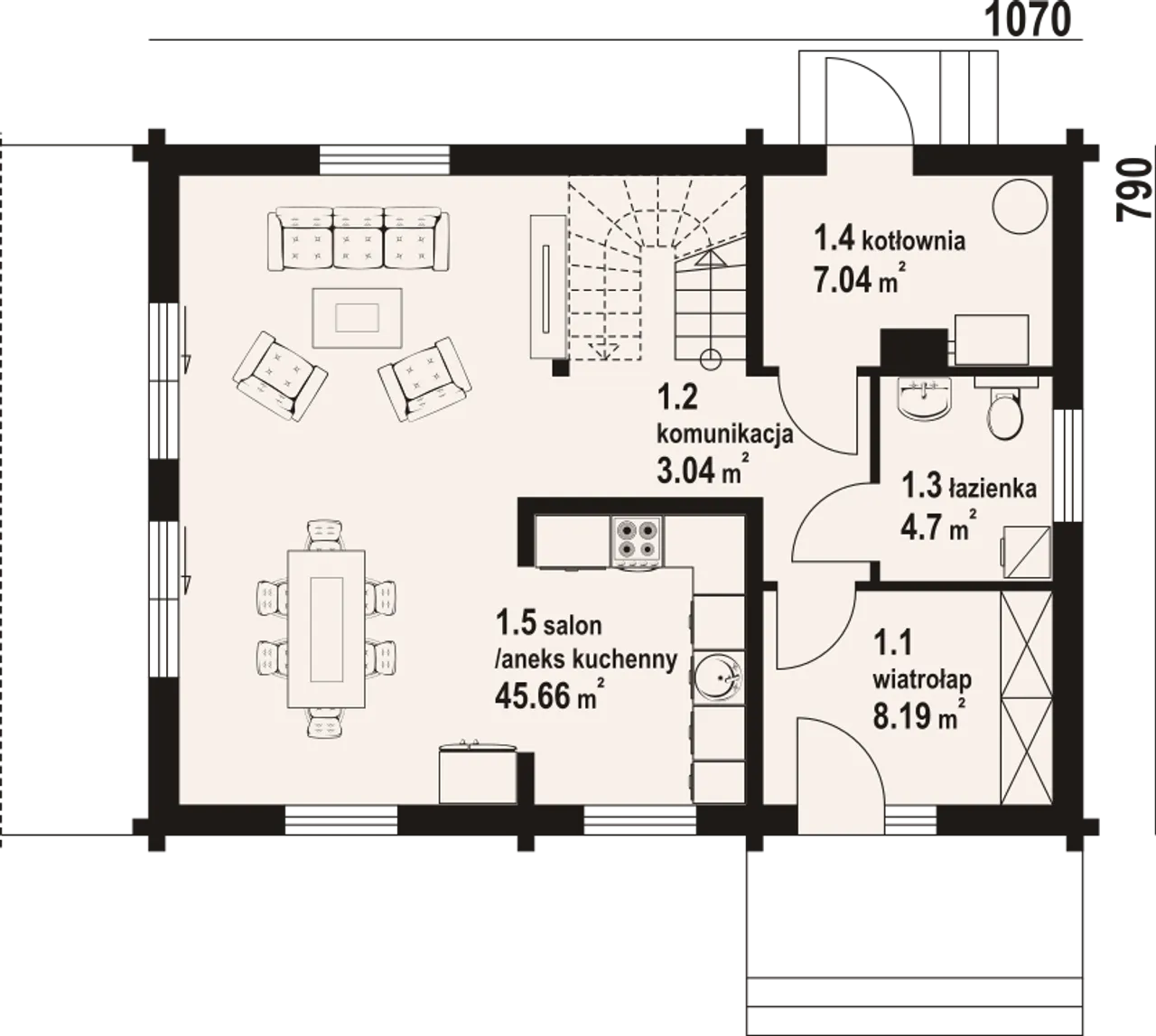

| 1. Wiatrołap | 8,19 m² |
| 2. Komunikacja | 3,04 m² |
| 3. łazienka | 4,70 m² |
| 4. Kotłownia | 7,04 m² |
| 5. Salon z aneksem kuchennym | 45,66 m² |
| 1. Komunikacja | 6,11 m² |
| 2. Pokój | 12,15 m² |
| 3. Pokój | 12,62 m² |
| 4. Pokój | 9,24 m² |
| 5. Pokój | 11,25 m² |
| 6. łazienka | 5,55 m² |
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Orłowo a3 dw
| Pow. użytkowa 118.51 m² |
| Powierzchnia zabudowy 84.53 m² |
| Kondygnacje parterowy+poddasze |
| Garaż bez garażu |
| Technologia z bali |
| Obiekt dom |
| Typ domu jednorodzinny całoroczny |
| Kominek kominek opcjonalnie |
| Wysokość budynku 8.91 m |
| Taras z tarasem |
| Bryła budynku prosta bryła |
| Piwnica bez podpiwniczenia |
| Styl budynku tradycyjny |
| Kąt nachylenia dachu 45 ° |
| Kalenica równoległa do drogi |
| Kubatura 499.71 m³ |
| Rodzaj dachu dwuspadowy |
| Ogrzewanie gaz, paliwo stałe |
| Powierzchnia dachu 189 m² |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
| Pow. użytkowa 118.51 m² |
| Kondygnacje parterowy+poddasze |
| Technologia z bali |
| Typ domu jednorodzinny całoroczny |
| Wysokość budynku 8.91 m |
| Bryła budynku prosta bryła |
| Styl budynku tradycyjny |
| Kalenica równoległa do drogi |
| Rodzaj dachu dwuspadowy |
| Powierzchnia dachu 189 m² |
| Powierzchnia zabudowy 84.53 m² |
| Garaż bez garażu |
| Obiekt dom |
| Kominek kominek opcjonalnie |
| Taras z tarasem |
| Piwnica bez podpiwniczenia |
| Kąt nachylenia dachu 45 ° |
| Kubatura 499.71 m³ |
| Ogrzewanie gaz, paliwo stałe |
| Koszty budowy 300-350 tys., tylko z kosztorysem |
gaz
paliwo stałe
Projekt Orłowo a3 dw to ponadczasowy dom jednorodzinny z bali, idealny dla osób ceniących tradycyjną stylistykę i wygodne rozwiązania architektoniczne. Dzięki prostej bryle, dwuspadowemu dachowi o kącie nachylenia 45° oraz przestronnemu tarasowi, inwestor otrzymuje funkcjonalny i nastrojowy dom do zamieszkania przez cały rok.
Piękno naturalnego drewna, solidność i czytelny układ przestrzenny czynią ten projekt świetną propozycją dla rodzin, które pragną zaprojektować swoją codzienność wygodnie i z klimatem. Orłowo a3 dw wyróżnia się poddaszem użytkowym, szerokimi możliwościami aranżacji wnętrza i nowoczesnym podejściem do ogrzewania.
Projekt Orłowo a3 dw to propozycja dla osób, które szukają domu inspirowanego tradycją z nowoczesnymi rozwiązaniami. Dwuspadowy dach, prosty rzut oraz kalenica równoległa do drogi upraszczają wybór lokalizacji na większości działek budowlanych oraz pozytywnie wpływają na proporcje budynku. Brak garażu pozwala w pełni wykorzystać przestrzeń dla mieszkańców, a obszerny taras zachęca do wypoczynku na świeżym powietrzu o każdej porze roku.
Wnętrze domu rozplanowane jest na dwóch poziomach, z możliwością urządzenia przytulnego salonu z kominkiem (opcja) oraz wyodrębnienia wygodnej strefy nocnej na poddaszu. Dom bez piwnicy sprzyja szybkiemu i ekonomicznemu procesowi budowy oraz obniża koszty inwestycji. Technologia z bali przekłada się na energooszczędność, zapewniając lepszy mikroklimat i trwałość całej konstrukcji.
Zaufaj sprawdzonym rozwiązaniom i zaplanuj dom swoich najbliższych od podstaw - zamów projekt Orłowo a3 dw i stwórz bezpieczną, piękną przystań na lata!
Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.
Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.
Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.
Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.
Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.
Zwężenie/poszerzenie budynku* to nic innego jak zmiana w projekcie. Istnieje możliwość wprowadzenia takich zmian, we własnym zakresie (podczas adaptacji). *zwężenie/poszerzenie budynku nie powinno stanowić problemu w przypadku domów o dachu dwuspadowym jeśli wiąże się to z wydłużeniem/skróceniem kalenicy dachu.
