    Gotowy projekt domu Na Kwadracie Bis

    ID: 30347
    2635 2025-08-25
    TANIEJ 355 zł do 22.08.2025
    Projekt zgodny z aktualnymi przepisami WT2021
    2635 zł
    (2990 zł brutto)
    Obniżka ceny skończy się za:
    Najniższa cena z 30 dni przed obniżką: 2635 zł
    2635 2025-08-25
    • Promocja GRATISOWA do 19.08.2025 ➞ sprawdź zasady
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Zawartość projektu

    3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.
    Czyli w dwóch częściach zawierających:
    I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;
    II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

    W branży architektonicznej znajdują się:

    - opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
    - rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
    - rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
    - rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien
    - przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
    - elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

    Dodatkowo w projekcie znajduje się:
    - aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
    - zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

    Projekt techniczny zawiera:

    - projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

    - projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
    - projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
    - projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji


    Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.
    Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.
    Udostępnij projekt:

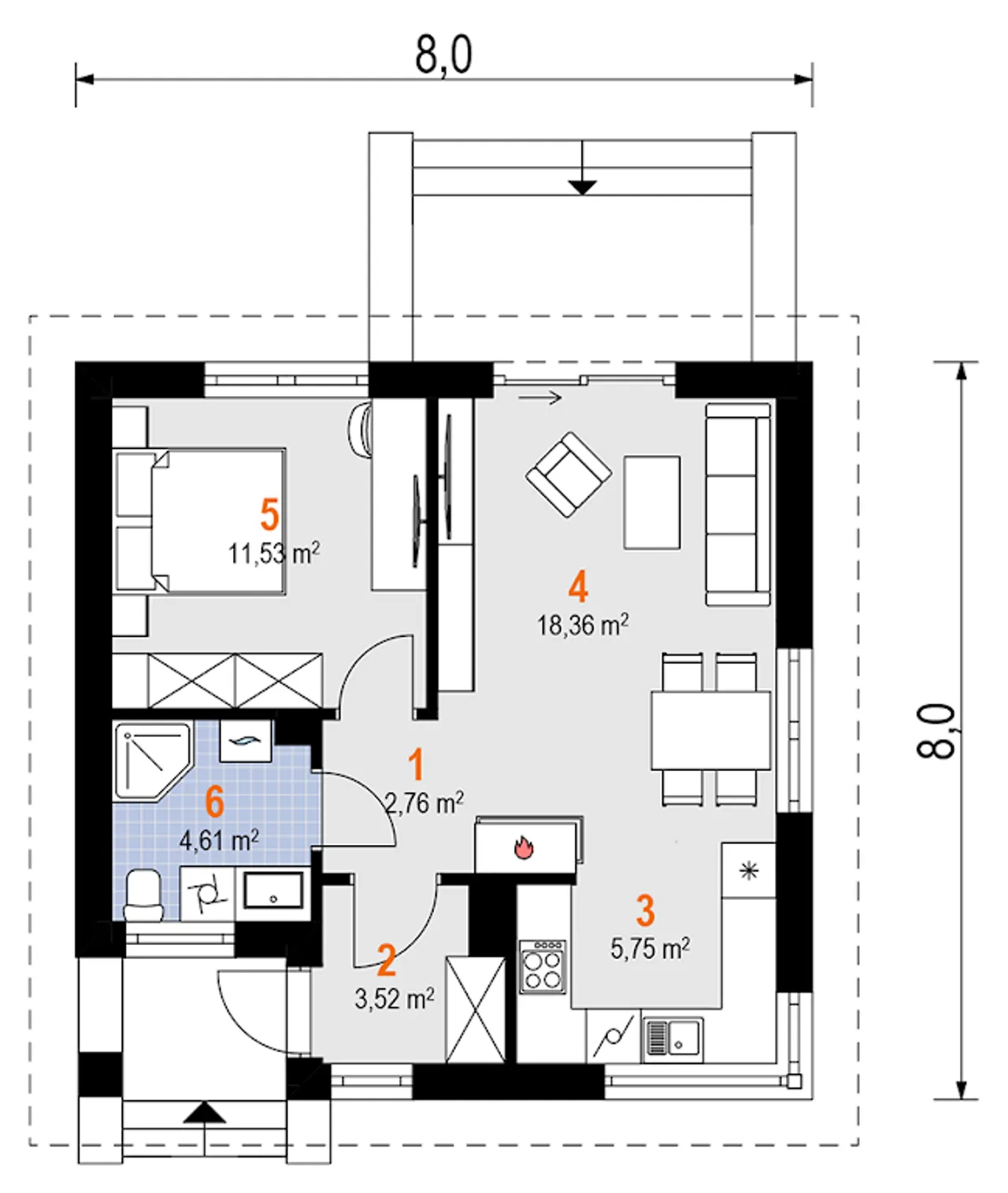

    Rzuty gotowego projektu domu Na Kwadracie Bis

    Na Kwadracie Bis
    1. Hol 2,76 m²
    2. Wiatrołap 3,52 m²
    3. Kuchnia 5,75 m²
    4. Pokój dzienny 18,36 m²
    5. Pokój 11,53 m²
    6. łazienka 4,61 m²
    Pobieram bezpłatne rysunki szczegółowe
    Na Kwadracie Bis
    Pobieram bezpłatne rysunki szczegółowe
    Na Kwadracie Bis
    Pobieram bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Na Kwadracie Bis

    Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Na Kwadracie Bis

    Parametry Techniczne gotowego projektu domu Na Kwadracie Bis

    Pow. użytkowa 46.53 m²
    Ilość pokoi 2
    Powierzchnia zabudowy 61.08 m²
    Kondygnacje parterowy
    Garaż bez garażu
    Technologia murowany
    Szerokość działki 15 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Szerokość budynku 8 m
    Kominek kominek opcjonalnie
    Kąt nachylenia dachu 30 °
    Długość budynku 8 m
    Piwnica bez podpiwniczenia
    Kubatura 246.97 m³
    Rodzaj dachu wielospadowy
    Powierzchnia dachu 93.23 m²
    Długość działki 17 m
    Wysokość budynku 6.09 m
    Bryła budynku prosta bryła
    Kalenica bez znaczenia
    Styl budynku nowoczesny
    Liczba łazieniek 1
    Koszty budowy tylko z kosztorysem, 100-150 tys.

    Nasze prawdziwe opinie z Google

    Opis projektu domu Na Kwadracie Bis

    Technologia wykonania:

    • Wersja technologiczna: murowana - beton komórkowy.
    • Izolacja termiczna ścian zewnętrznych: Termo Organika TERMONIUM FASADA / alternatywnie termPIR ETX.
    • Strop: dolny pas wiązarów MITEK.
    • Typ chodów: brak.
    • Konstrukcja dachu: prefabrykowane wiązary drewniane MITEK Industries Polska.
    • Pokrycie dachowe: dachówka ceramiczna.
    • Typ ogrzewania: Kocioł na gaz.
    • Ściany zewnętrzne: 24 cm beton komórkowy Solbet Optimal.
    • Ściany wewnętrzne: 12 cm beton komórkowy Solbet Optimal.
    • Ściany wewnętrzne działowe: 12 cm beton komorkówy Solbet Optimal.
    • Wentylacja: grawitacyjna.

    Częste pytania

    Czy mogę wprowadzić zmiany w projekcie?

    Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

    W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

    Projekt jest murowany, a ja chcę budować drewniany

    Co zrobić gdy wybrany dom nie mieści się na działce?

    Jakie zmiany można wprowadzić w projekcie?

    Porady ekspertów

    Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

    Co zawiera projekt

    • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
    • ✓ Projekty techniczne ➞ szczegóły
    • ✓ charakterystyka energetyczna (do projektów domów)
    • ✓ zgoda na zmiany w projekcie ➞ szczegóły
    • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Szacunkowy kosztorys dla projektu Na Kwadracie Bis

    Stan surowy zamknięty 84000 zł
    powierzchnia
    Stan deweloperski 120000 zł
    powierzchnia

    Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

    Dodatki do projektu Na Kwadracie Bis

    [Archeton] Dodatkowy egzemplarz projektu (350 zł)

    [Archeton] Kosztorys wersja elektroniczna (450 zł)

    [Archeton] Kosztorys wersja drukowana (260 zł)

    [Archeton] Dodatkowy egzemplarz projektu (550 zł)

    [Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

    [Archeton] Paliwo stałe + charakterysytka (500 zł)

    [Archeton] Architektura w pdf (0 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Na Kwadracie Bis

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)
