74.46 m²

parterowy+poddasze

bez garażu

murowany

Gotowy projekt domu Motylek

ID: 10242

3341 2025-11-20

TANIEJ 408 zł do 14.11.2025

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

3341 zł

(3749 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3341 zł

3341 2025-11-20

Promocja GRATISOWA do 14.11.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska
✓ Czas na zwrot:30 dni

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu to: 3 egzemplarze projektu archtektoniczno budowlanego + 2 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+2 egzemplarze.

Projekt architektoniczno-budowlany

Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100: rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),rzut dachu,

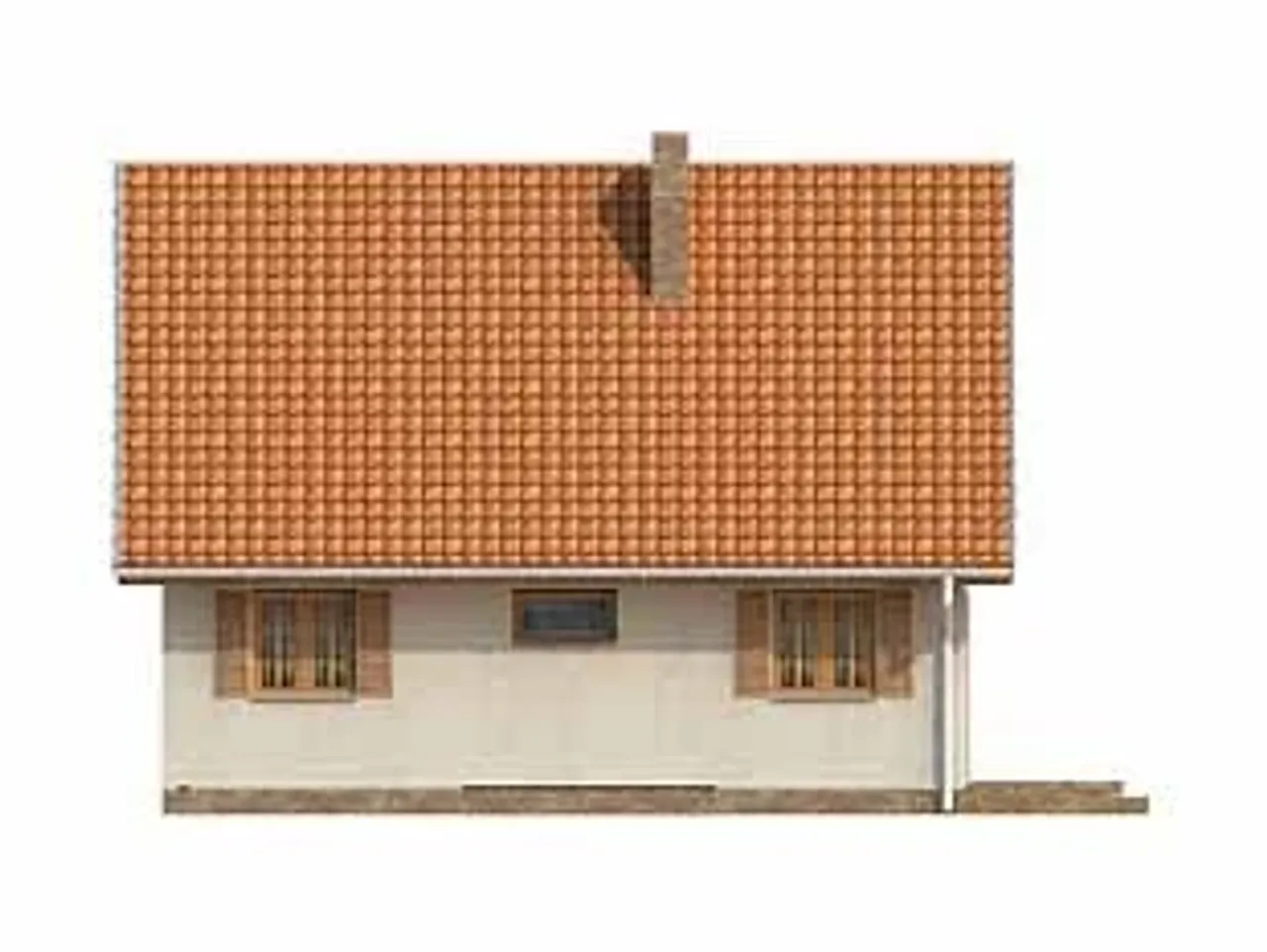

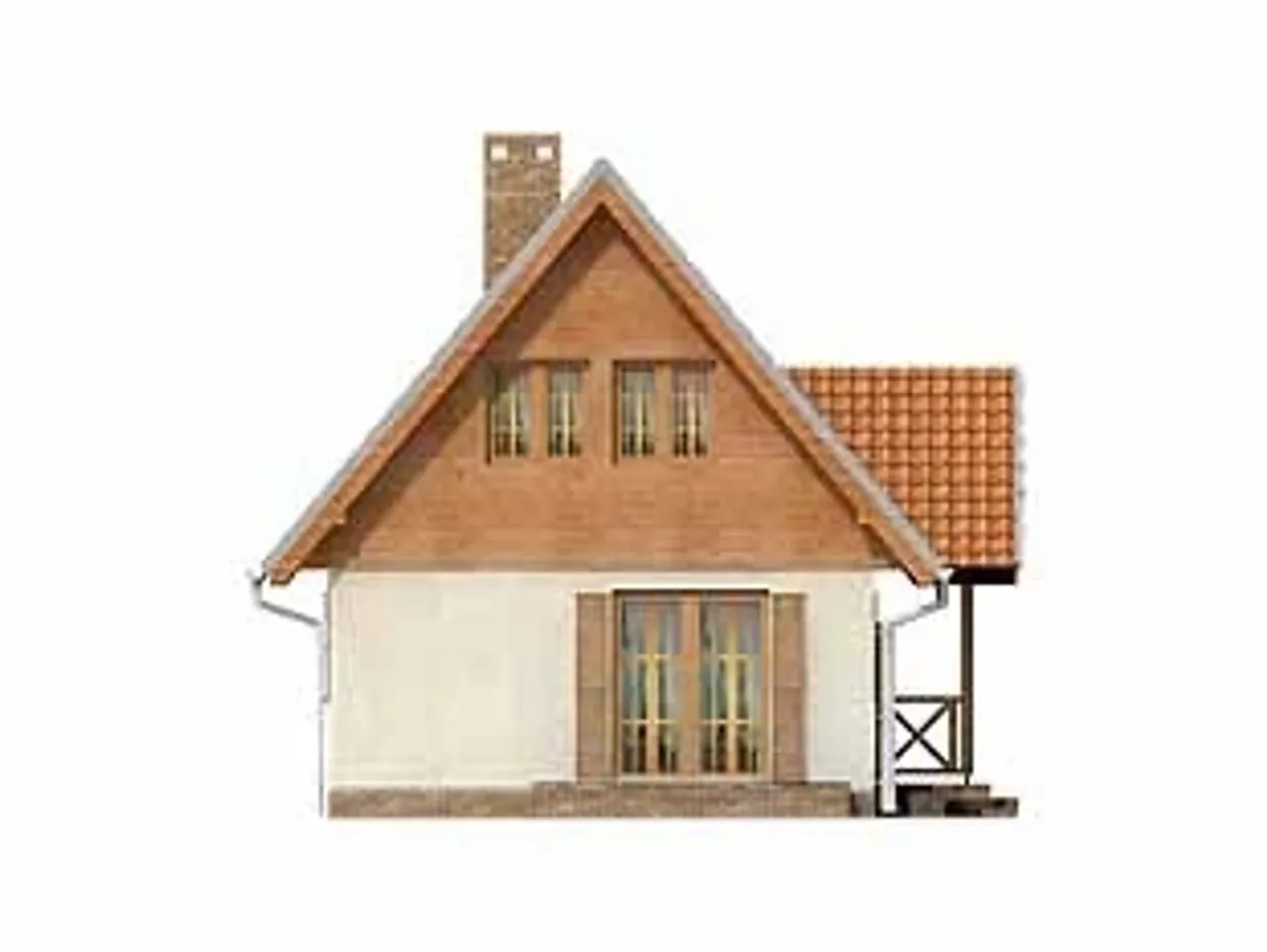

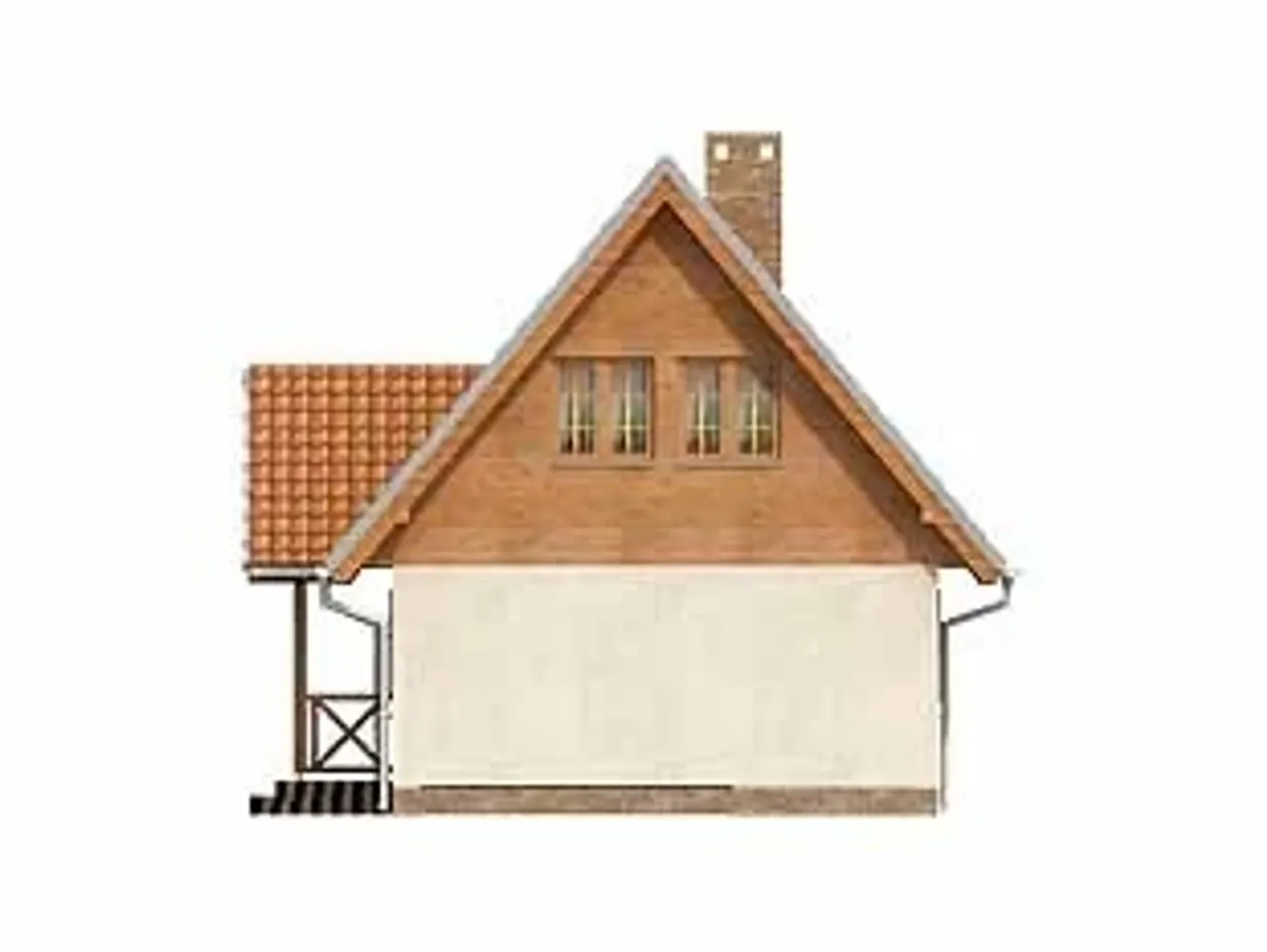

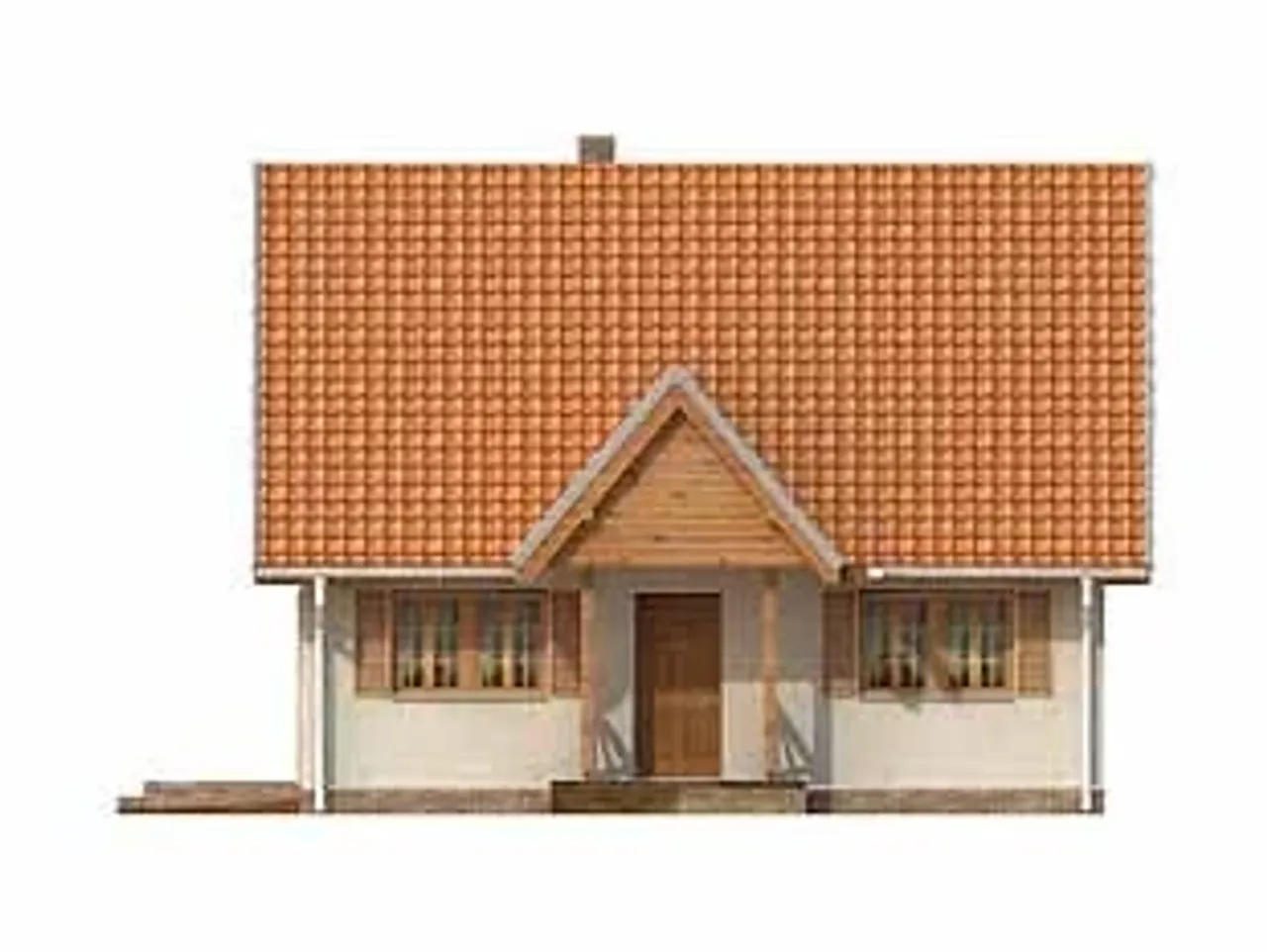

przekroje, opisy przegród, elewacje budynku, wykaz stolarki okiennej i drzwiowej, detale rozwiązań architektonicznych.

Projekt zawiera również opis techniczny, który wskazuje:

zamierzony sposób użytkowania obiektu budowlanego, charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji), informację o sposobie posadowienia obiektu budowlanego, projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko, informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej, inne wymagane opinie, uzgodnienia i pozwolenia

Projekt techniczny zawiera:

Opis techniczny i konstrukcyjny, Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100), Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się: rzuty fundamentów, rzuty konstrukcyjne poszczególnych kondygnacji, wykaz drewna na więźbę dachową i jej rzut, wykaz stali zbrojeniowej, szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.

Instalacje sanitarne, które zwierają: opis techniczny, niezbędne obliczenia, schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej, schemat instalacji CO wraz z doborem grzejników, schemat i rozwinięcie instalacji gazowej, schemat kotłowni wraz z doborem kotła, schemat podłączenia wodomierza i gazomierza.

Instalacje elektryczne zawierające: opis techniczny i obliczenia instalacji elektrycznej i odgromowej, schemat rozmieszczenia elementów instalacji elektrycznej, schemat szafki bezpiecznikowej, schemat tablicy bezpiecznikowej, schemat instalacji telefonicznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

3341.00zł

Rzuty gotowego projektu domu Motylek

1. Salon	14,25 m²
2. Kuchnia	7,74 m²
3. łazienka	3,75 m²
4. Pokój	6,81 m²
5. Pokój	8,73 m²
6. Korytarz/komunikacja	2,89 m²

Pobieram bezpłatne rysunki szczegółowe

1. Korytarz/komunikacja	6,41 m²
2. Pokój	12,13 m²
3. Pokój	11,75 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Motylek

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Motylek

Parametry Techniczne gotowego projektu domu Motylek

Pow. użytkowa 74.46 m²

Ilość pokoi 4

Powierzchnia zabudowy 64 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

Szerokość działki 17.64 m

Obiekt dom

Typ domu letniskowy

Kubatura 331.54 m³

Powierzchnia dachu 130 m²

Długość działki 16.59 m

Wysokość budynku 7.42 m

Kalenica równoległa do drogi

Styl budynku tradycyjny

Liczba łazieniek 1

Szerokość budynku 9.64 m

Kominek kominek w projekcie

Kąt nachylenia dachu 50 °

Długość budynku 7.59 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Koszty budowy tylko z kosztorysem, 150-200 tys.

Pow. użytkowa 74.46 m²

Powierzchnia zabudowy 64 m²

Garaż bez garażu

Szerokość działki 17.64 m

Typ domu letniskowy

Powierzchnia dachu 130 m²

Wysokość budynku 7.42 m

Styl budynku tradycyjny

Szerokość budynku 9.64 m

Kąt nachylenia dachu 50 °

Rodzaj dachu dwuspadowy

Koszty budowy tylko z kosztorysem, 150-200 tys.

Ilość pokoi 4

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Kubatura 331.54 m³

Długość działki 16.59 m

Kalenica równoległa do drogi

Liczba łazieniek 1

Kominek kominek w projekcie

Długość budynku 7.59 m

Piwnica bez podpiwniczenia

Nasze prawdziwe opinie z Google

Opis projektu domu Motylek

Gotowy projekt domu o nazwie Motylek (KO) to budynek letniskowy , zaprojektowany w technologii murowanej - tradycyjnej. Elewacja budynku wykończona jest w stylu tradycyjnym, natomiast dom pokryty jest dachem dwuspadowym. Projekt domu Motylek (KO) zmieści się na działkę o szerokości 17.24, jego powierzchnia użytkowa 78.6 obejmuje parter oraz poddasze budynku. W projekcie Motylek (KO) nie ma garażu (prosimy o sprawdzenie w innych wersjach projektu Motylek (KO)).Jest to dom z kominkiem,bez piwnicy.

Technologia wykonania:

Dach: dachówka, kąt nachylenia 50°.
Stropy: na belkach drewnianych.
Ściany: 2-warstwowe – bloczki z betonu komórkowego + styropian.
Ogrzewanie: kominkowe.

Częste pytania

Czy projekty z Planz.pl są kompletne?

Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.

Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.

Czy mogę wprowadzić zmiany w projekcie?

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ Projekty techniczne ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Dodatki do projektu Motylek

Dodatki możesz kupić razem z projektem lub dokupić po czasie

[Uni] Zgoda na zmiany w projekcie (0 zł)

[Domy w Stylu] Schemat szamba (600 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

[Uni] Zgoda na zmiany w projekcie (0 zł)

Zgoda na zmiany wypisane wyżej, dołączana jest automatycznie. Jeśli potrzebny jest szerszy zakres zmian, prosimy o informację w zamówieniu, w polu 'komentarz'. Każda zgoda jest bezpłatna.
