145.13 m²

piętrowy

2 stanowiska

murowany

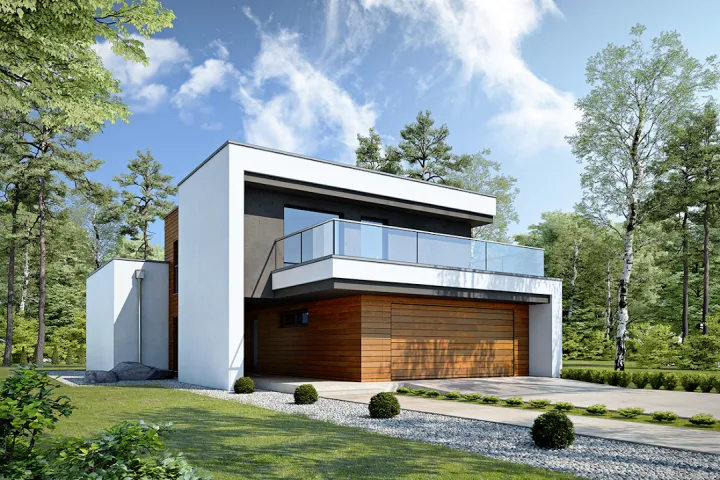

Gotowy projekt domu Modularny D28

ID: 29399

4799 2025-04-08

TANIEJ 400 zł

Projekt zgodny z aktualnymi przepisami WT2021

4799 zł

(5199 zł brutto)

Najniższa cena z 30 dni przed obniżką: 5199 zł

4799 2025-04-08

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- elewacje

- rzuty wszystkich kondygnacji

- więźba wraz z zestawieniem drewna

- rzut dachu oraz zestawienie stolarki otworowej

Na rysunkach konstrukcyjnych pokazane są:

- fundamenty wraz z przekrojami szczegółowymi

- rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy

W części instalacji sanitarnych zawarte są:

- rzuty kondygnacji z poszczególnymi instalacjami oraz rozwinięcia

Projekt instalacji elektrycznych obejmuje:

- rozdzielnicę budynku

- lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

4799.00zł

Rzuty gotowego projektu domu Modularny D28

1. Powierzchnia	70,95 m²
2. Wiatrołap	5,16 m²
3. Korytarz	4,05 m²
4. Pokój	8,84 m²
5. Salon + jadalnia	30,36 m²
6. Kuchnia	12,48 m²
7. Przedsionek	2,55 m²
8. łazienka	3,46 m²
9. Schody	8,71 m²
10. Pom. techniczne	8,59 m²
11. Garaż	38,54 m²

1. Powierzchnia	74,18 m²
2. Korytarz	8,89 m²
3. Pokój	15,99 m²
4. Pokój	15,00 m²
5. Pokój	16,70 m²
6. Garderoba	6,67 m²
7. łazienka	6,39 m²
8. Pralnia	2,58 m²
9. Przedsionek	1,96 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Modularny D28

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Modularny D28

Parametry Techniczne gotowego projektu domu Modularny D28

Pow. użytkowa 145.13 m²

Ilość pokoi 5

Powierzchnia zabudowy 165.15 m²

Kondygnacje piętrowy

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 17.84 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Długość działki 26.34 m

Liczba łazieniek 2

Styl budynku nowoczesny

Kominek kominek w projekcie

Kotłownia duża kotłownia

Kąt nachylenia dachu 3 °

Strop żelbetowy

Szerokość budynku 10.24 m

Taras z tarasem

Kalenica bez znaczenia

Długość budynku 20.14 m

Rodzaj garażu z przodu

Piwnica bez podpiwniczenia

Funkcje dodatkowe z pralnią

Kubatura 451.33 m³

Rodzaj dachu płaski

Ogrzewanie gaz

Wysokość budynku 7.06 m

Koszty budowy 400-450 tys., tylko z kosztorysem

Pow. użytkowa 145.13 m²

Powierzchnia zabudowy 165.15 m²

Garaż 2 stanowiska

Szerokość działki 17.84 m

Typ domu jednorodzinny całoroczny

Liczba łazieniek 2

Kominek kominek w projekcie

Kąt nachylenia dachu 3 °

Szerokość budynku 10.24 m

Kalenica bez znaczenia

Rodzaj garażu z przodu

Funkcje dodatkowe z pralnią

Rodzaj dachu płaski

Wysokość budynku 7.06 m

Ilość pokoi 5

Kondygnacje piętrowy

Technologia murowany

Obiekt dom

Długość działki 26.34 m

Styl budynku nowoczesny

Kotłownia duża kotłownia

Strop żelbetowy

Taras z tarasem

Długość budynku 20.14 m

Piwnica bez podpiwniczenia

Kubatura 451.33 m³

Ogrzewanie gaz

Koszty budowy 400-450 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu Modularny D28

Fundamenty: ławy fundamentowe żelbetowe monolityczne.; Ściany fundamentowe: bloczki betonowe.; Ściany konstrukcyjne: silikaty.; Ściany działowe: pustaki gazobetonowe o grubości 12 cm.; Stropy: żelbetowe monolityczne.; Dach: stropodach płaski żelbetowy monolityczny.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ 3 x Projekt techniczny ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Szacunkowy kosztorys dla projektu Modularny D28

Stan surowy zamknięty 284000 zł

Stan deweloperski 401000 zł

Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.
