Gotowy projekt domu Modrzyk Karbo (ID: 18509)

86.5 m²

parterowy

bez garażu

murowany

3590 2025-11-24

Modrzyk Karbo - 86.5m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

3590 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

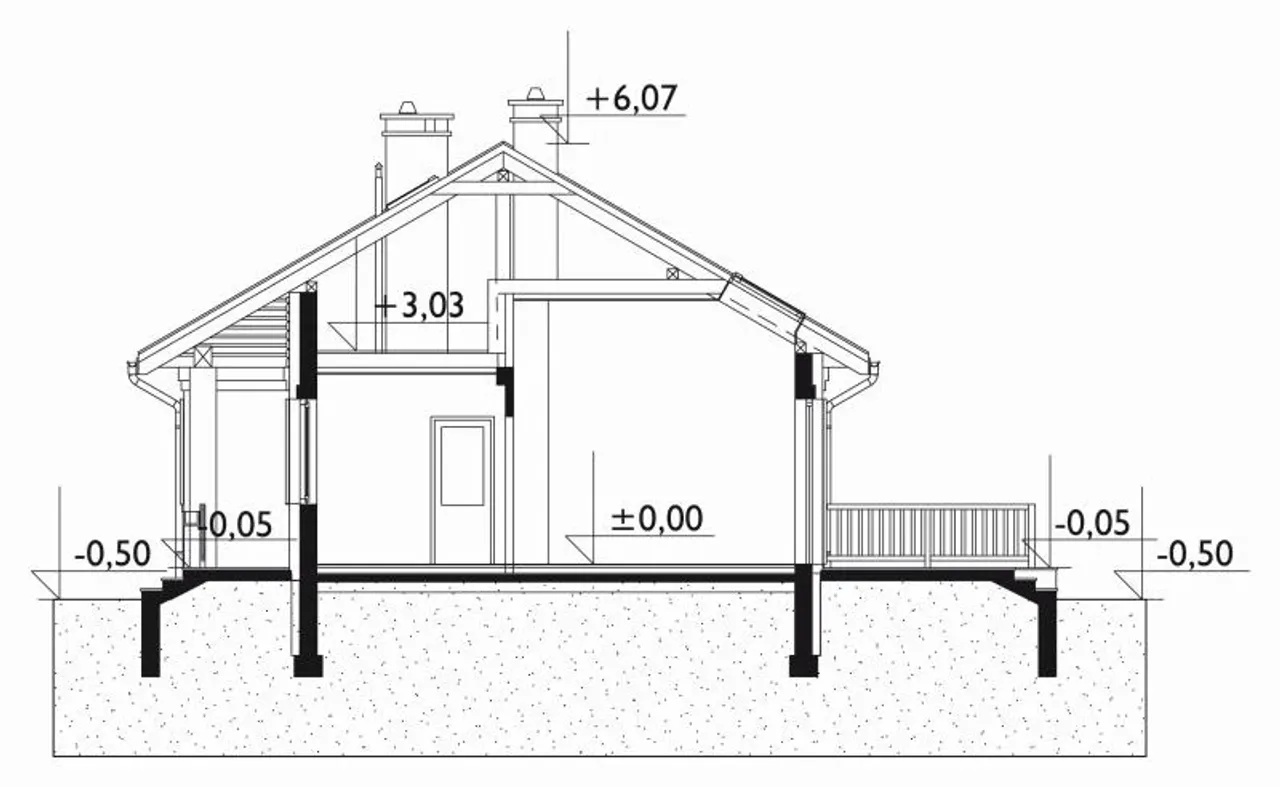

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

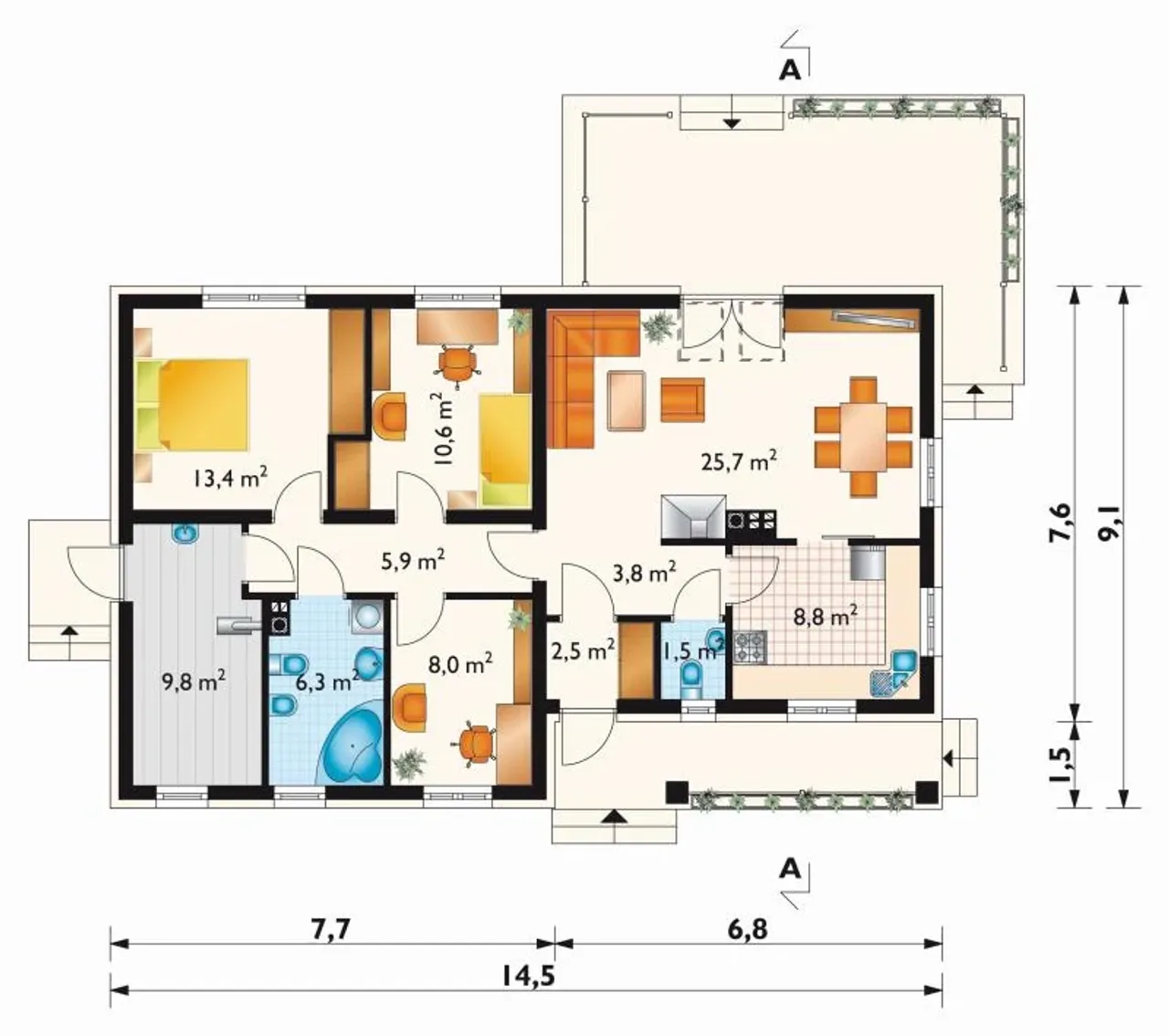

Rzuty gotowego projektu domu Modrzyk Karbo

1. Gabinet	8,00 m²
2. Hol	3,80 m²
3. Kotłownia	9,80 m²
4. Kuchnia	8,80 m²
5. Pokój dzienny	25,70 m²
6. Przedpokój	5,90 m²
7. Sypialnia	13,40 m²
8. Sypialnia	10,60 m²
9. Wc	1,50 m²
10. Wiatrołap	2,50 m²
11. łazienka	6,30 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Modrzyk Karbo

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Modrzyk Karbo

Parametry Techniczne gotowego projektu domu Modrzyk Karbo

Ilość pokoi 4

Pow. użytkowa 86.5 m²

Powierzchnia zabudowy 131.7 m²

Kondygnacje parterowy

Garaż bez garażu

Technologia murowany

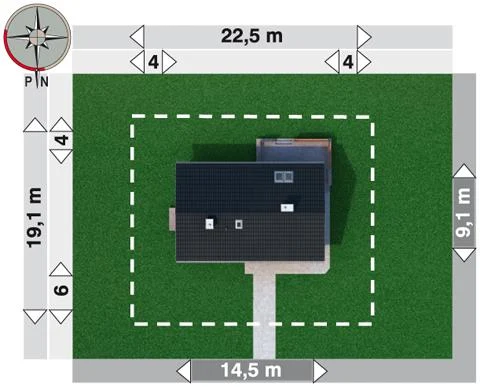

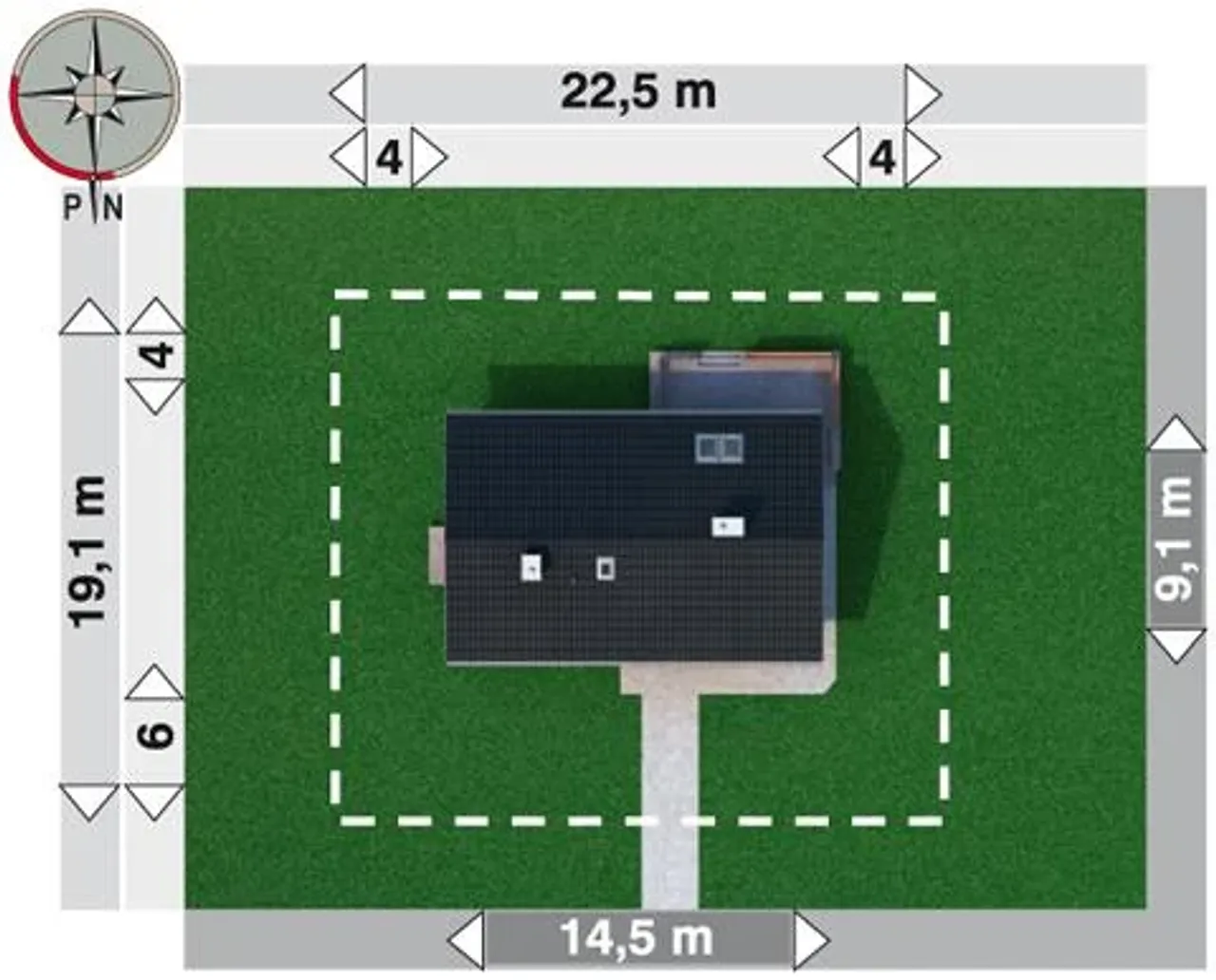

Szerokość działki 22.5 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Piwnica bez podpiwniczenia

Kubatura 625.8 m³

Powierzchnia dachu 185.7 m²

Kalenica równoległa do drogi

Długość działki 19.1 m

Styl budynku tradycyjny

Wysokość budynku 6.6 m

Liczba łazieniek 1

Kominek kominek w projekcie

Kąt nachylenia dachu 30 °

Szerokość budynku 9.1 m

Rodzaj dachu dwuspadowy

Kotłownia duża kotłownia

Długość budynku 14.5 m

Koszty budowy tylko z kosztorysem, 200-250 tys.

Ilość pokoi 4

Powierzchnia zabudowy 131.7 m²

Garaż bez garażu

Szerokość działki 22.5 m

Typ domu jednorodzinny całoroczny

Kubatura 625.8 m³

Kalenica równoległa do drogi

Styl budynku tradycyjny

Liczba łazieniek 1

Kąt nachylenia dachu 30 °

Rodzaj dachu dwuspadowy

Długość budynku 14.5 m

Pow. użytkowa 86.5 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Piwnica bez podpiwniczenia

Powierzchnia dachu 185.7 m²

Długość działki 19.1 m

Wysokość budynku 6.6 m

Kominek kominek w projekcie

Szerokość budynku 9.1 m

Kotłownia duża kotłownia

Koszty budowy tylko z kosztorysem, 200-250 tys.

Nasze prawdziwe opinie z Google

Opis projektu domu Modrzyk Karbo

Przedstawiony projekt domu o nazwie Modrzyk Karbo 956-MB to bardzo ciekawa, funkcjonalna i ergonomiczna propozycja sprzyjająca energooszczędności i oszczędnościom. Modrzyk Karbo 956-MB po wybudowaniu będzie domem wygodnym w użytkowaniu i zamieszkaniu. W projekcie nie przewidziano miejsc garażowych zadaszonych. Można rozważyć garaż pod wiatą / wolnostojący. Projekt spełnia aktualne normy i warunki techniczne na bieżący rok. W prezentowanym projekcie dach będzie miał 30 stopni nachylenia. Będzie to dom parterowy bez poddasza, bez podpiwniczenia.Autor proponuje wykonanie budynku jako murowany.
